麦克纳姆轮介绍

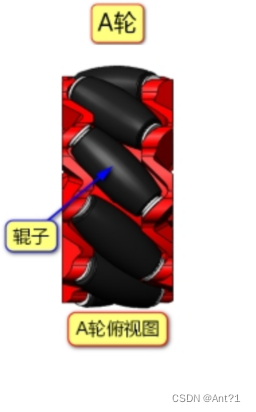

A轮

在这里插入图片描述

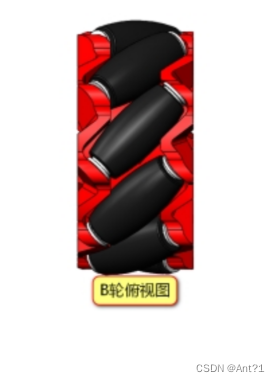

B轮

在这里插入图片描述
我们以俯视图的中心为坐标系原点 A轮轴向方向过2 4象限 B轮轴向方向过1 3象限

在这里插入图片描述
这里相当于从下往上看仰视图相当于B轮的俯视图

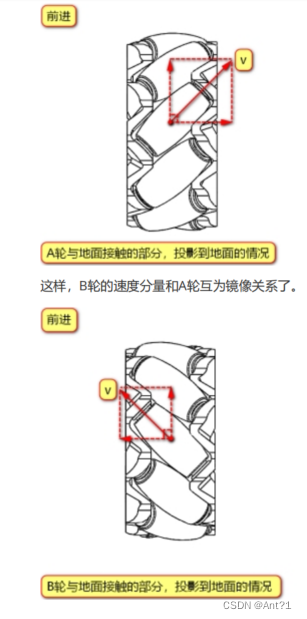

辊子转动方向是不会产生给机器人运动的力，轴向方向会产生运动的摩擦力。

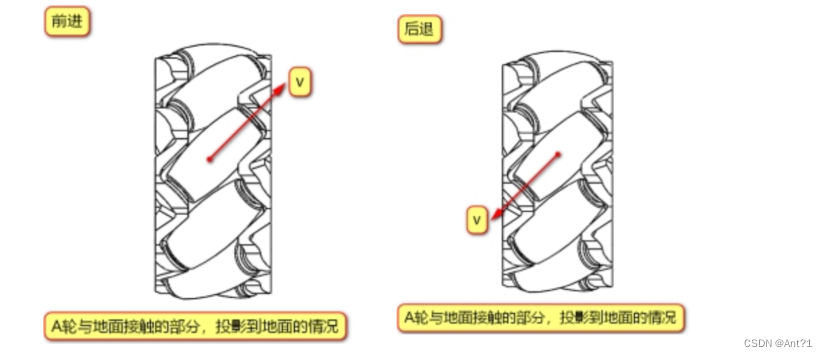

车如果向前运动则A轮要产生45°斜向上的力
车如果向前运动则A轮要产生225°斜向下的力

在这里插入图片描述
A轮产生向右的力B轮产生向左的力左右两个力平衡 小车向前运动

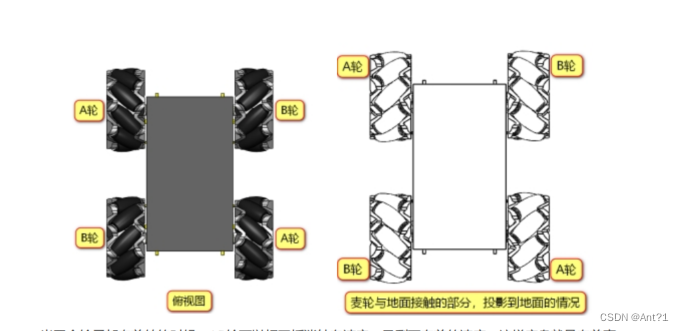

X型安装方式

在这里插入图片描述
在这里插入图片描述

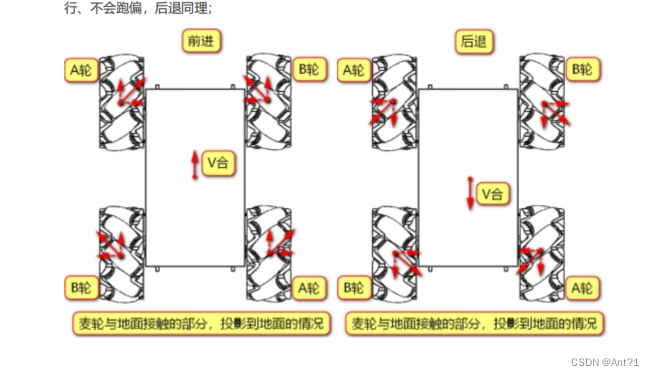

前进AB轮都向前转动 前后两对AB轮互相抵消左右两方向的力 合力向前
后退同理合力向后

在这里插入图片描述

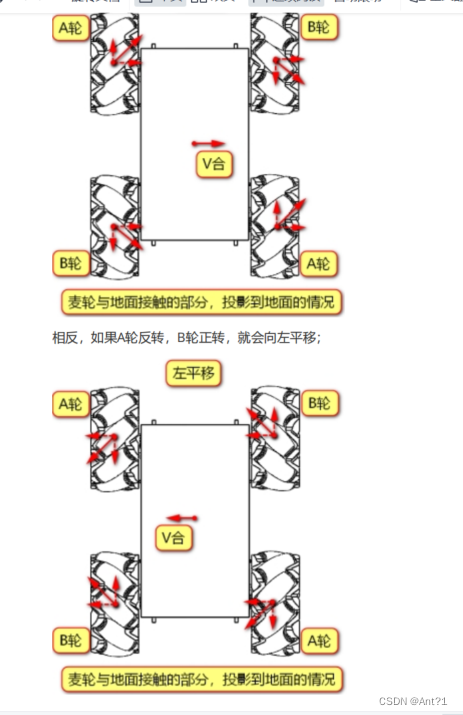

向右平移A轮前转B轮后传 竖着的两对AB轮平衡掉前后的力，合力向右
向左平移A轮后转B轮前传 竖着的两对AB轮平衡掉前后的力，合力向左

在这里插入图片描述

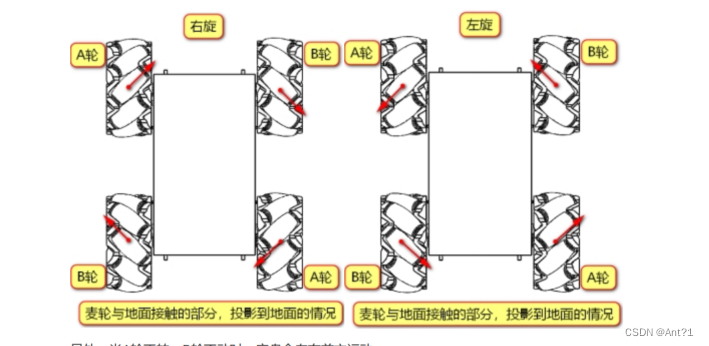

左侧轮子正传右侧轮子反转，向右旋转
左侧轮子反传右侧轮子正转，向左旋转

在这里插入图片描述

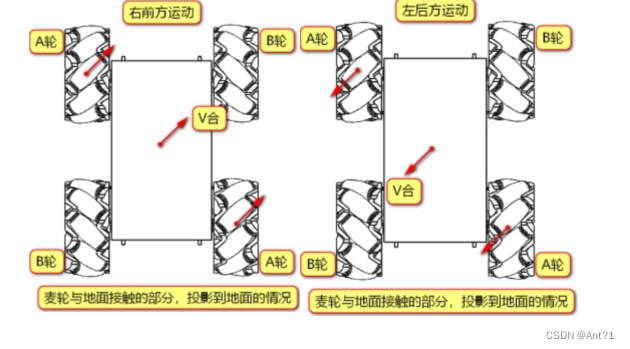

A轮正传B轮不动向右前方运动
A轮反传B轮不动向左后方运动

在这里插入图片描述

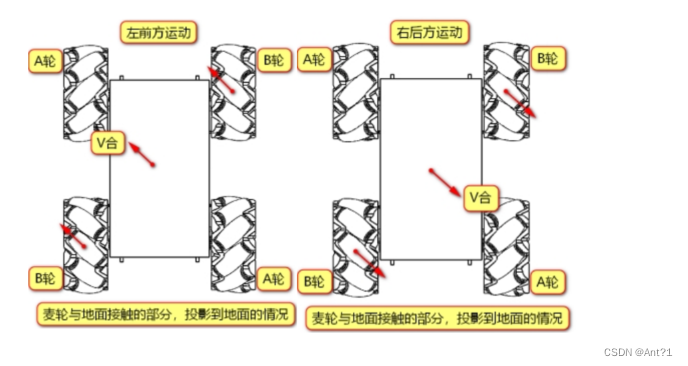

B轮正传A轮不动向左前方运动
B轮反传A轮不动向右后方运动

在这里插入图片描述

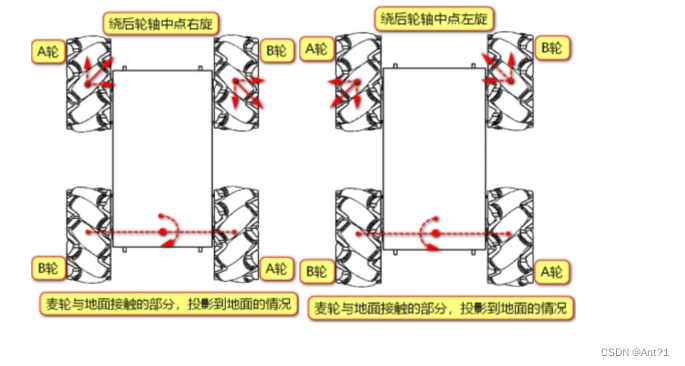

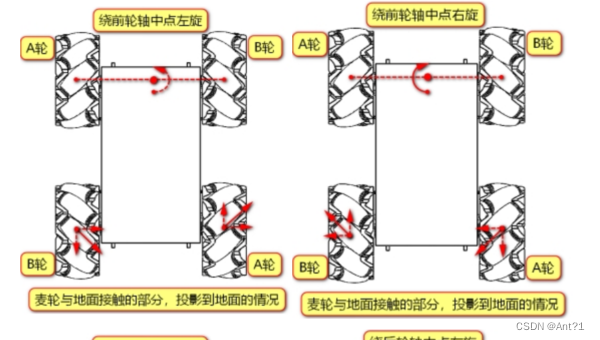

后侧轮 B轮反转A轮正传 前轮中点左转

后侧轮 B轮正转A轮反传 前轮中点右转

在这里插入图片描述
前侧轮 B轮反转A轮正传 后轮中点右转

前侧轮 B轮正转A轮反传 后轮中点左转
