HC32L072 ADC 性能测试

前言

像这种测试的一般方法就是实际测试的数据与数据手册进行对比；

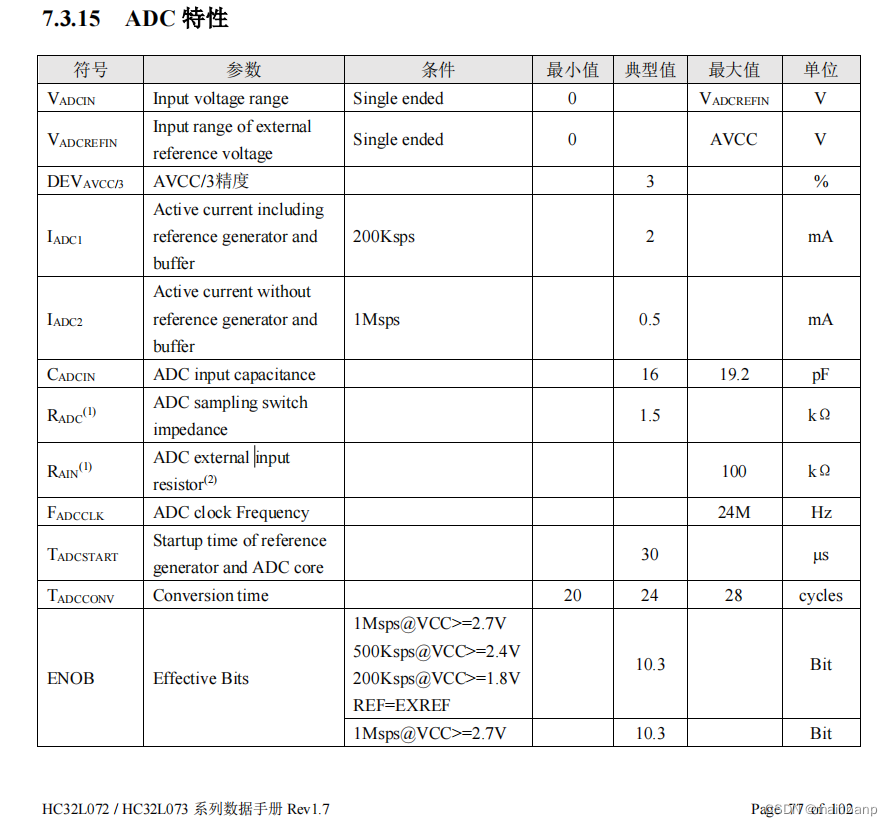

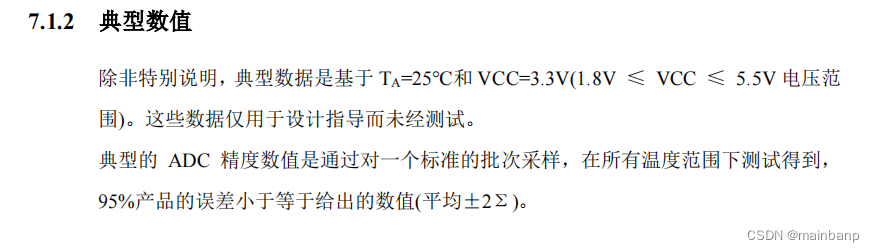

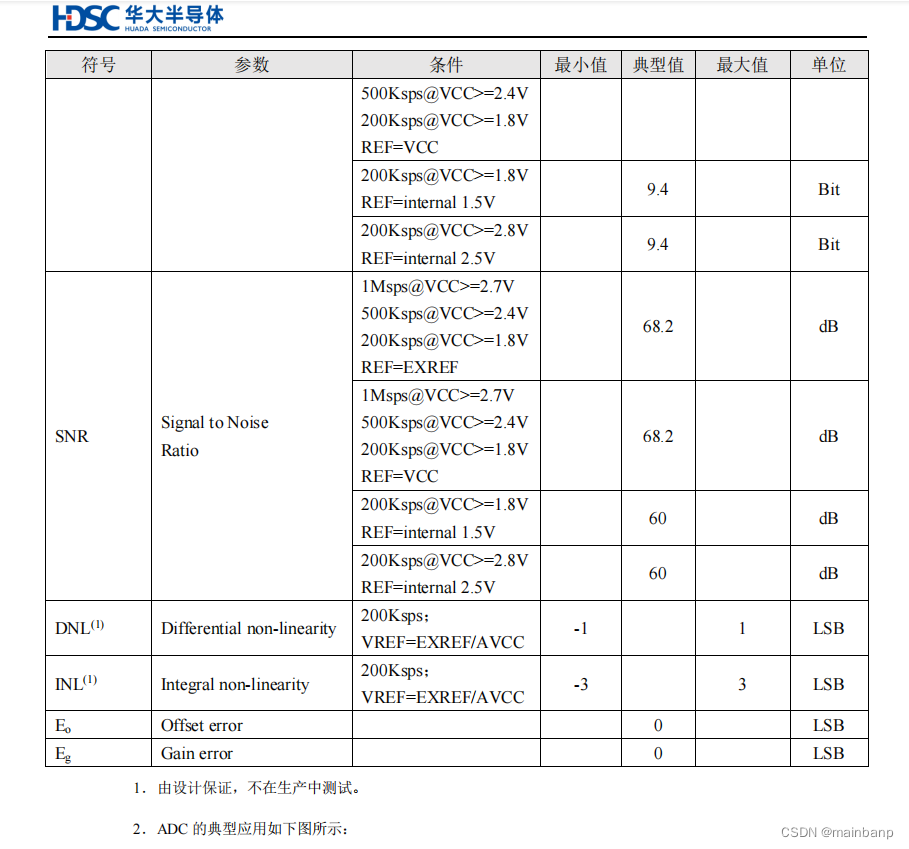

ADC数据手册参数

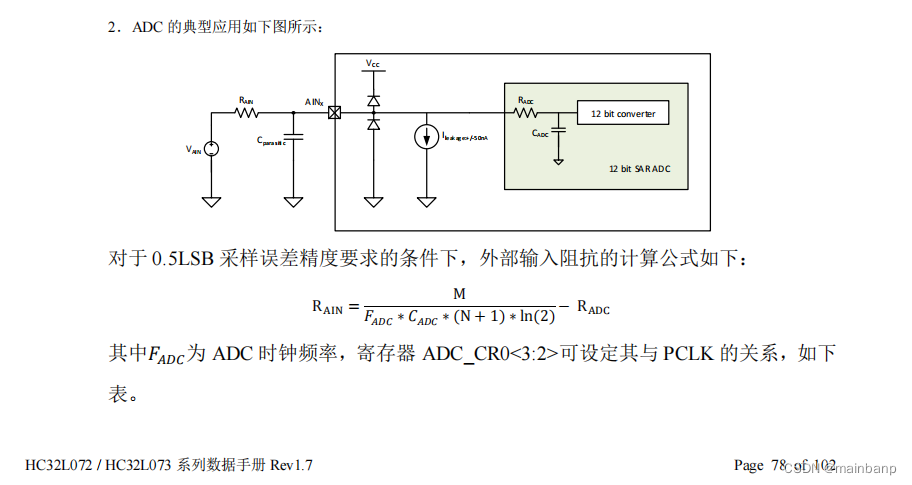

ADC测试连接图

测试数据

1：REF = VCC = 3.3V

        0~3.3 取7个测试点，每个测试点采集10个原始数据滤波@62.5Ksps

电压值（mV）	测量值（RAW）
96.9x	116~117
596.7	734~735
1196.5	1474~1475
1796.6	2212~2213
2394	2951~2952
2994	3689~3690
3294	4058~4059

2：REF = internal 2.5V

        0~2.5 取7个测试点，每个测试点采集10个原始数据@62.5Ksps

电压值（mV）	测量值（RAW）
96.6	157~1587
496.7	816~817
996.5	1637~1638
1496.5	2459~2460
1996.0	3280~3281
2294	3772~3773
2494	4095

 测试结论

        ADC稳定度 上面的测试结果是±1LSB，应该是因为电源波动/干扰的原因；

手册±0.5LSB应该没问题；
