使用verilog实现

DDS的原理
DDS(Direct Digital Frequency Synthesizer)直接数字频率合成器,也可叫DDFS。
•DDS是从相位的概念直接合成所需波形的一种频率合成技术。
•不仅可以产生不同频率的正弦波,而且可以控制波形的初始相位。

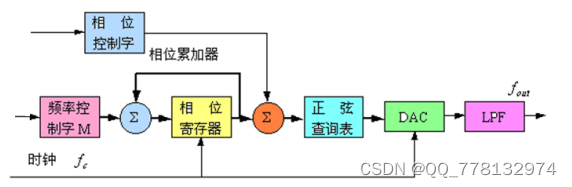

DDS原理框图
在这里插入图片描述

主要构成：
内部：相位累加器，正弦查找表
外围：DAC，LPF(低通滤波器)
工作过程
1、将存于ROM中的数字波形，经DAC，形成模拟量波形。
2、改变寻址的步长来改变输出信号的频率。 步长即为对数字波形查表的相位增量。由累加器对相位增量进行累加,累加器的值作为查表地址。
3、DAC输出的阶梯形波形,经低通滤波，成为模拟波形。

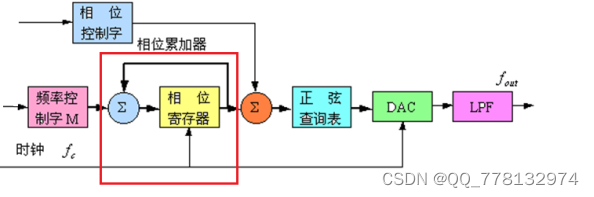

频率控制
在这里插入图片描述

在程序中，采样时钟是50M，N相位累加器的位宽是32，M频率控制字的位宽是16位；
可以控制的最大的频率就是65535*50000000/42949
