State Machine Compiler 用法：使用 SMC 工具自动生成状态机代码
Qidi 2020.12.18 (MarkDown & EnterpriseArchitect & Haroopad)
0. SMC 简介
SMC (State Machine Compiler) 目前还没有正式中文名，这里把它意译成 状态机生成器，其主要作者是 Charles W. Rapp。状态机生成器实际上早在 2000 年左右就由 Robert C. Martin （他还有个网名叫 Uncle Bob） 创造出来了，现在一般把他发明的状态机生成器称作 OSMC (Original State Machine Compiler)。Charles 曾经是 Robert 的同事，在后者离职后，前者接手了 OSMC 的维护工作[1]。
本文介绍的 SMC 使用 Java 写成，在 OSMC 的基础上进行了扩展和优化，可用于生成基于 状态模式（State Pattern） 实现的状态机代码，并且支持多达 14 种编程语言[2]。相关源码可以在 SourceForge.net 上查看。如果对 SMC 的代码不感兴趣，也可以直接下载最新版本的 jar 包使用（点我下载）。
1. 为 SMC 配置运行环境
下载并解压后，得到可执行文件 Smc.jar，但需要先安装 Java 运行环境才能运行它。
安装 JRE 的教程网上很多，读者可以自行搜索，或者参考《JRE的安装及环境变量配置》这篇文章进行操作。
2. 选定目标场景，确定状态迁移关系
比如我们对 干饭人 混吃等死的美好生活很感兴趣，想实现一个表现 干饭人的一天 的状态机。经过一段时间遐想后，可以得出和干饭人直接相关的状态有：
- 饿了
- 渴了
- 吃饭
- 喝水
- 闲逛
- 睡觉
- 满足
其中 满足 可以作为干饭人的起始状态，视天气而定，转换到 闲逛 或者 睡觉 状态，在这两种状态下，随时间流逝又可以转换为 饿了 或者 渴了 状态，继而转换到 吃饭 或者 喝水 状态。吃掉一定量的食物后（喝水同理），干饭人有可能还没吃饱，这时就会回到 饿了 的状态；或者有可能已经吃饱但又口渴了，这时就会转换到 渴了 的状态；如果此时既不饿也不渴，就会转回到 满足 的状态，实现一次循环。

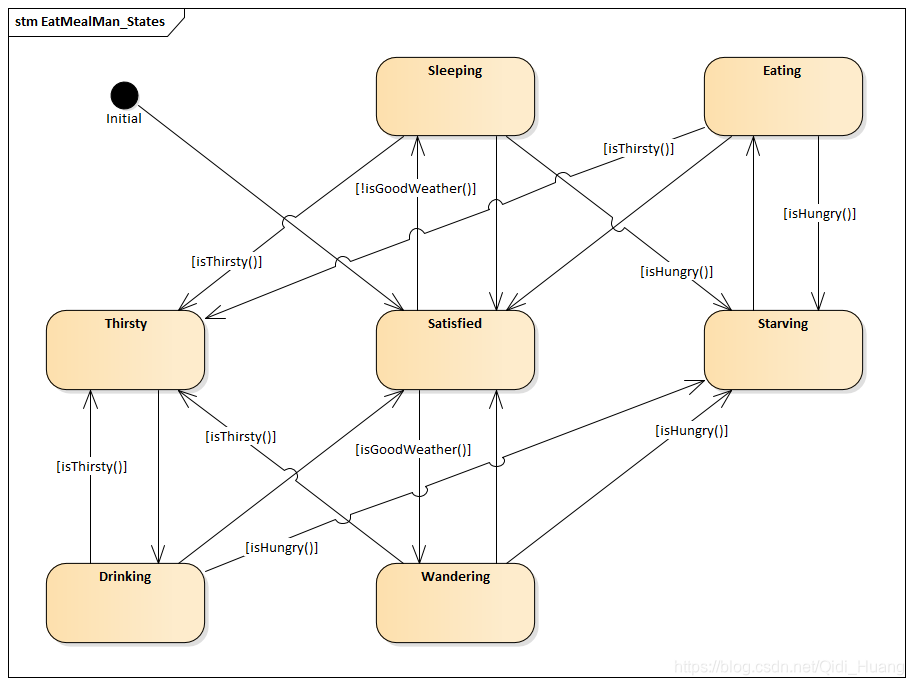

如此，我们就可以手绘出一幅状态迁移图，如下所示：
3. 编写 .sm 文件
理清状态迁移关系之后，为了下一步使用 SMC 工具自动生成代码，我们就可以开始编写 .sm 文件了。
3.1 .sm 文件的格式和语法
关于 .sm 文件的格式和语法，详细说明可以参考 官方文档（点我阅读）。本文只对基础用法进行说明，搭配 3.2节 中的 示例文件 进行阅读，效果更佳。
-
格式
- 添加源文件版权声明/免责声明
使用
%{...}%将声明内容括起来进行标识，比如：%{ // put disclaimer or copy right here %}- 添加注释
使用
//进行标识，比如：Thirsty { // to drink processState Drinking {} }- 添加具体实现类的类名
用于实现状态机中的具体行为的类的名字。用
%class关键字来标识，比如：%class EatMealMan- 添加声明具体实现类的头文件名
包含具体实现类的类声明的头文件的名字。用
%header关键字来标识，比如：%header EatMealMan.h- 指定要生成的状态机类的类名
要生成的状态机类的名字。用
%fsmclass关键字来标识，比如：%fsmclass EatMealManFSM- 指定要生成的状态机类所在的源文件名
要生成的包含状态机类实现的源文件名（不含扩展文件名）。用
%fsmfile关键字来标识，比如：%fsmfile EatMealManFSM- 指定状态机起始状态
使用
%start关键字来标识，比如：%start EatMealManMap::Satisfied- 指定状态迁移图名称
使用
%map关键字来标识，比如：%map EatMealManMap- 添加各状态定义及迁移关系
使用
%%...%%将各状态及其迁移关系扩起来进行标识，比如：%% Satisfied { processState [!context.getOwner().isGoodWeather()] Sleeping {} processState Wandering {} } Wandering { processState Satisfied { hangOutAWhile(ctxt.getStateDuration()); } } Sleeping { processState Satisfied { sleepAWhile(ctxt.getStateDuration()); } } %% -
语法
- 语法总览
StateName Entry { // 在这里添加进入 StateName 状态时的行为 } Exit { // 在这里添加退出 StateName 状态时的行为 } { TriggerMethod [triggerConditions] NewStateName { // 在这里添加转换到 NewStateName 状态前的行为 } }其中
StateName是当前的状态名，NewStateName是要切换到的状态名；
Entry和Exit及它们的行为定义都是可选的，如果没有需要可以不写；
TriggerMethod是触发状态转换的方法名，triggerCondition是转换到NewStateName状态需要满足的条件。triggerCondition也是可选的。- 简单状态迁移
只需定义当前状态、目标状态、触发方法。如下：
Thirsty { // to drink processState Drinking {} }- 条件性状态迁移
在简单状态迁移写法的基础上，在
TriggerMethod后，使用 方括号[]添加状态转换的保护条件（Guard Condition）。只有当条件满足时，才会进行状态切换。如下：Sleeping { processState [context.getOwner().isThirsty()] Thirsty {} processState [context.getOwner().isHungry()] Starving {} processState Satisfied {} }在多个相同的
TriggerName后添加不同的保护条件和目标状态，其含义为：在该函数中，满足不同条件时分别切换到不同的状态。- 指定转换到新状态前的行为
在目标状态的花括号中添加的行为，会在转换到目标状态前被执行。如下：
Thirsty { // to drink processState Drinking { setThirstyFlag(true); } }- 带参数的状态迁移
在
TriggerMethod后，使用 圆括号()添加触发函数的参数。如下：Thirsty { maintenanceTime(isBlocked: bool) nil { startCLI(isBlocked); } }其中
maintenanceTime是触发函数的名字，isBlocked是函数参数，bool是参数类型。这个函数的作用是使干饭人进入到维护模式，以便开发人员实时检查运行状态。nil表示这个函数不会触发状态切换，状态机会将当前状态设置为最终状态。- 指定进入状态时的行为
使用
Entry关键字来指定进入状态时的行为。如下：Eating Entry { eatBread(ctxt.getBreadSupply()); } { // still hungry after eating processState [context.getOwner().isHungry()] Starving {} // feel thirsty after eating processState [context.getOwner().isThirsty()] Thirsty { setThirstyFlag(true); } // well fed processState Satisfied { setStarvingFlag(false); } }这个示例表示：进入
Eating状态时，就执行eatBread()函数。- 指定退出状态时的行为
类似的，使用
Exit关键字来指定退出状态时的行为。如下：Satisfied Exit { saySomething(); } { // raining outside processState [!context.getOwner().isGoodWeather()] Sleeping {} // warm outside processState [context.getOwner().isGoodWeather()] Wandering {} maintenanceTime(isBlocked: bool) nil { startCLI(isBlocked); } }- 定义默认方法
某些情况下，我们可能需要为某个状态提供多个函数方法。但由于生成的代码基于 状态模式 实现，每个状态要提供的方法个数和名称都必须相同。这时，我们就可以定义默认方法，作为其它不必支持多个函数方法的状态的默认实现；或者作为当我们对各状态要处理的所有场景考虑不周时的最终保障。
新增
Default状态，并为需要实现的默认方法指定内容。如下：Default { processState nil { doSelfCheck(); dumpRuntimeInfo(); } }
3.2 .sm 文件示例
了解 .sm 文件的格式及语法后，根据前文得出的状态迁移关系，编写文件 EatMealMan.sm。内容如下：
%{
//
// Copyright (c) 2020
// All rights reserved.
//
// Author: Qidi (huang_qi_di@hotmail.com)
//
%}
// This FSM works for the EatMealMan class only and
// only the EatMealMan class may instantiate it.
%class EatMealMan
%header EatMealMan.h
%fsmclass EatMealManFSM
%fsmfile EatMealManFSM
// A %map name cannot be the same as the FSM class name.
%start EatMealManMap::Satisfied
%map EatMealManMap
%%
Satisfied
{
// raining outside
processState [!context.getOwner().isGoodWeather()]
Sleeping
{}
// warm outside
processState [context.getOwner().isGoodWeather()]
Wandering
{}
maintenanceTime(isBlocked: bool)
nil
{
startCLI(isBlocked);
}
}
Wandering
Entry
{
// waterDemand and breadDemand is
// the consumption happened during wandering
consumeWater(ctxt.getWaterDemand());
consumeBread(ctxt.getBreadDemand());
}
{
// happen to be thirsty
processState [context.getOwner().isThirsty()]
Thirsty
{}
// happen to be hungry
processState [context.getOwner().isHungry()]
Starving
{}
// neither thirsty nor hungry
processState
Satisfied
{
hangOutAWhile(ctxt.getStateDuration());
}
maintenanceTime(isBlocked: bool)
nil
{
startCLI(isBlocked);
}
}
Sleeping
Entry
{
consumeWater(ctxt.getWaterDemand());
consumeBread(ctxt.getBreadDemand());
}
{
processState [context.getOwner().isThirsty()]
Thirsty
{}
processState [context.getOwner().isHungry()]
Starving
{}
processState
Satisfied
{
sleepAWhile(ctxt.getStateDuration());
}
maintenanceTime(isBlocked: bool)
nil
{
startCLI(isBlocked);
}
}
Thirsty
{
// to drink
processState
Drinking
{
setThirstyFlag(true);
}
maintenanceTime(isBlocked: bool)
nil
{
startCLI(isBlocked);
}
}
Starving
{
// to eat
processState
Eating
{
setStarvingFlag(true);
}
maintenanceTime(isBlocked: bool)
nil
{
startCLI(isBlocked);
}
}
Drinking
Entry
{
drinkWater(ctxt.getWaterSupply());
}
{
// still thirsty after drinking
processState [context.getOwner().isThirsty()]
Thirsty
{}
// feel hungry after drinking
processState [context.getOwner().isHungry()]
Starving
{
setStarvingFlag(true);
}
// refilled
processState
Satisfied
{
setThirstyFlag(false);
}
maintenanceTime(isBlocked: bool)
nil
{
startCLI(isBlocked);
}
}
Eating
Entry
{
eatBread(ctxt.getBreadSupply());
}
{
// still hungry after eating
processState [context.getOwner().isHungry()]
Starving
{}
// feel thirsty after eating
processState [context.getOwner().isThirsty()]
Thirsty
{
setThirstyFlag(true);
}
// well fed
processState
Satisfied
{
setStarvingFlag(false);
}
maintenanceTime(isBlocked: bool)
nil
{
startCLI(isBlocked);
}
}
Default
{
processState
nil
{
doSelfCheck();
dumpRuntimeInfo();
}
}
%%
4. 生成状态机代码
生成状态机代码的命令格式为：
java -jar <smc.jar文件位置> <目标语言类型> [参数] <sm文件名>
以我本地执行的具体命令为例，生成 C++ 源文件 EatMealManFSM.cpp 和头文件 EatMealManFSM.h，命令如下：
java -jar ..\Smc.jar -c++ -noex -nocatch -nostreams EatMealMan.sm
其中 -noex 表示不生成抛出异常代码，-nocatch 表示不生成捕获异常代码，-nostreams 表示不使用 iostream 库打印日志信息。
更多参数含义可以参考 官方说明（点我查看）。
生成的 EatMealManFSM.cpp 内容如下：
//
// ex: set ro:
// DO NOT EDIT.
// generated by smc (http://smc.sourceforge.net/)
// from file : EatMealMan.sm
//
//
// Copyright (c) 2020
// All rights reserved.
//
// Author: Qidi (huang_qi_di@hotmail.com)
//
#include "EatMealMan.h"
#include "EatMealManFSM.h"
using namespace statemap;
// Static class declarations.
EatMealManMap_Satisfied EatMealManMap::Satisfied("EatMealManMap::Satisfied", 0);
EatMealManMap_Wandering EatMealManMap::Wandering("EatMealManMap::Wandering", 1);
EatMealManMap_Sleeping EatMealManMap::Sleeping("EatMealManMap::Sleeping", 2);
EatMealManMap_Thirsty EatMealManMap::Thirsty("EatMealManMap::Thirsty", 3);
EatMealManMap_Starving EatMealManMap::Starving("EatMealManMap::Starving", 4);
EatMealManMap_Drinking EatMealManMap::Drinking("EatMealManMap::Drinking", 5);
EatMealManMap_Eating EatMealManMap::Eating("EatMealManMap::Eating", 6);
void EatMealManState::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
Default(context);
}
void EatMealManState::processState(EatMealManFSM& context)
{
Default(context);
}
void EatMealManState::Default(EatMealManFSM& context)
{
assert(false);
}
void EatMealManMap_Default::processState(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.doSelfCheck();
ctxt.dumpRuntimeInfo();
context.setState(endState);
}
void EatMealManMap_Satisfied::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.startCLI(isBlocked);
context.setState(endState);
}
void EatMealManMap_Satisfied::processState(EatMealManFSM& context)
{
if (!context.getOwner().isGoodWeather())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Sleeping);
context.getState().Entry(context);
}
else if (context.getOwner().isGoodWeather())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Wandering);
context.getState().Entry(context);
} else
{
EatMealManMap_Default::processState(context);
}
}
void EatMealManMap_Wandering::Entry(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
ctxt.consumeWater(ctxt.getWaterDemand());
ctxt.consumeBread(ctxt.getBreadDemand());
}
void EatMealManMap_Wandering::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.startCLI(isBlocked);
context.setState(endState);
}
void EatMealManMap_Wandering::processState(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
if (context.getOwner().isThirsty())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Thirsty);
context.getState().Entry(context);
}
else if (context.getOwner().isHungry())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Starving);
context.getState().Entry(context);
}
else
{
context.getState().Exit(context);
context.clearState();
ctxt.hangOutAWhile(ctxt.getStateDuration());
context.setState(EatMealManMap::Satisfied);
context.getState().Entry(context);
}
}
void EatMealManMap_Sleeping::Entry(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
ctxt.consumeWater(ctxt.getWaterDemand());
ctxt.consumeBread(ctxt.getBreadDemand());
}
void EatMealManMap_Sleeping::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.startCLI(isBlocked);
context.setState(endState);
}
void EatMealManMap_Sleeping::processState(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
if (context.getOwner().isThirsty())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Thirsty);
context.getState().Entry(context);
}
else if (context.getOwner().isHungry())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Starving);
context.getState().Entry(context);
}
else
{
context.getState().Exit(context);
context.clearState();
ctxt.sleepAWhile(ctxt.getStateDuration());
context.setState(EatMealManMap::Satisfied);
context.getState().Entry(context);
}
}
void EatMealManMap_Thirsty::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.startCLI(isBlocked);
context.setState(endState);
}
void EatMealManMap_Thirsty::processState(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
context.getState().Exit(context);
context.clearState();
ctxt.setThirstyFlag(true);
context.setState(EatMealManMap::Drinking);
context.getState().Entry(context);
}
void EatMealManMap_Starving::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.startCLI(isBlocked);
context.setState(endState);
}
void EatMealManMap_Starving::processState(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
context.getState().Exit(context);
context.clearState();
ctxt.setStarvingFlag(true);
context.setState(EatMealManMap::Eating);
context.getState().Entry(context);
}
void EatMealManMap_Drinking::Entry(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
ctxt.drinkWater(ctxt.getWaterSupply());
}
void EatMealManMap_Drinking::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.startCLI(isBlocked);
context.setState(endState);
}
void EatMealManMap_Drinking::processState(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
if (context.getOwner().isThirsty())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Thirsty);
context.getState().Entry(context);
}
else if (context.getOwner().isHungry())
{
context.getState().Exit(context);
context.clearState();
ctxt.setStarvingFlag(true);
context.setState(EatMealManMap::Starving);
context.getState().Entry(context);
}
else
{
context.getState().Exit(context);
context.clearState();
ctxt.setThirstyFlag(false);
context.setState(EatMealManMap::Satisfied);
context.getState().Entry(context);
}
}
void EatMealManMap_Eating::Entry(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
ctxt.eatBread(ctxt.getBreadSupply());
}
void EatMealManMap_Eating::maintenanceTime(EatMealManFSM& context, bool isBlocked)
{
EatMealMan& ctxt = context.getOwner();
EatMealManState& endState = context.getState();
context.clearState();
ctxt.startCLI(isBlocked);
context.setState(endState);
}
void EatMealManMap_Eating::processState(EatMealManFSM& context)
{
EatMealMan& ctxt = context.getOwner();
if (context.getOwner().isHungry())
{
context.getState().Exit(context);
// No actions.
context.setState(EatMealManMap::Starving);
context.getState().Entry(context);
}
else if (context.getOwner().isThirsty())
{
context.getState().Exit(context);
context.clearState();
ctxt.setThirstyFlag(true);
context.setState(EatMealManMap::Thirsty);
context.getState().Entry(context);
}
else
{
context.getState().Exit(context);
context.clearState();
ctxt.setStarvingFlag(false);
context.setState(EatMealManMap::Satisfied);
context.getState().Entry(context);
}
}
//
// Local variables:
// buffer-read-only: t
// End:
//
生成的 EatMealManFSM.h 内容如下：
//
// ex: set ro:
// DO NOT EDIT.
// generated by smc (http://smc.sourceforge.net/)
// from file : EatMealMan.sm
//
#ifndef EATMEALMANFSM_H
#define EATMEALMANFSM_H
#define SMC_NO_EXCEPTIONS
#include <statemap.h>
// Forward declarations.
class EatMealManMap;
class EatMealManMap_Satisfied;
class EatMealManMap_Wandering;
class EatMealManMap_Sleeping;
class EatMealManMap_Thirsty;
class EatMealManMap_Starving;
class EatMealManMap_Drinking;
class EatMealManMap_Eating;
class EatMealManMap_Default;
class EatMealManState;
class EatMealManFSM;
class EatMealMan;
class EatMealManState :
public statemap::State
{
public:
EatMealManState(const char * const name, const int stateId)
: statemap::State(name, stateId)
{};
virtual void Entry(EatMealManFSM&) {};
virtual void Exit(EatMealManFSM&) {};
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
protected:
virtual void Default(EatMealManFSM& context);
};
class EatMealManMap
{
public:
static EatMealManMap_Satisfied Satisfied;
static EatMealManMap_Wandering Wandering;
static EatMealManMap_Sleeping Sleeping;
static EatMealManMap_Thirsty Thirsty;
static EatMealManMap_Starving Starving;
static EatMealManMap_Drinking Drinking;
static EatMealManMap_Eating Eating;
};
class EatMealManMap_Default :
public EatMealManState
{
public:
EatMealManMap_Default(const char * const name, const int stateId)
: EatMealManState(name, stateId)
{};
virtual void processState(EatMealManFSM& context);
};
class EatMealManMap_Satisfied :
public EatMealManMap_Default
{
public:
EatMealManMap_Satisfied(const char * const name, const int stateId)
: EatMealManMap_Default(name, stateId)
{};
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
};
class EatMealManMap_Wandering :
public EatMealManMap_Default
{
public:
EatMealManMap_Wandering(const char * const name, const int stateId)
: EatMealManMap_Default(name, stateId)
{};
virtual void Entry(EatMealManFSM&);
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
};
class EatMealManMap_Sleeping :
public EatMealManMap_Default
{
public:
EatMealManMap_Sleeping(const char * const name, const int stateId)
: EatMealManMap_Default(name, stateId)
{};
virtual void Entry(EatMealManFSM&);
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
};
class EatMealManMap_Thirsty :
public EatMealManMap_Default
{
public:
EatMealManMap_Thirsty(const char * const name, const int stateId)
: EatMealManMap_Default(name, stateId)
{};
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
};
class EatMealManMap_Starving :
public EatMealManMap_Default
{
public:
EatMealManMap_Starving(const char * const name, const int stateId)
: EatMealManMap_Default(name, stateId)
{};
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
};
class EatMealManMap_Drinking :
public EatMealManMap_Default
{
public:
EatMealManMap_Drinking(const char * const name, const int stateId)
: EatMealManMap_Default(name, stateId)
{};
virtual void Entry(EatMealManFSM&);
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
};
class EatMealManMap_Eating :
public EatMealManMap_Default
{
public:
EatMealManMap_Eating(const char * const name, const int stateId)
: EatMealManMap_Default(name, stateId)
{};
virtual void Entry(EatMealManFSM&);
virtual void maintenanceTime(EatMealManFSM& context, bool isBlocked);
virtual void processState(EatMealManFSM& context);
};
class EatMealManFSM :
public statemap::FSMContext
{
public:
explicit EatMealManFSM(EatMealMan& owner)
: FSMContext(EatMealManMap::Satisfied),
_owner(owner)
{};
EatMealManFSM(EatMealMan& owner, const statemap::State& state)
: FSMContext(state),
_owner(owner)
{};
virtual void enterStartState()
{
getState().Entry(*this);
return;
}
inline EatMealMan& getOwner()
{
return (_owner);
};
inline EatMealManState& getState()
{
assert(_state != NULL);
return dynamic_cast<EatMealManState&>(*_state);
};
inline void maintenanceTime(bool isBlocked)
{
getState().maintenanceTime(*this, isBlocked);
};
inline void processState()
{
getState().processState(*this);
};
private:
EatMealMan& _owner;
};
#endif // EATMEALMANFSM_H
//
// Local variables:
// buffer-read-only: t
// End:
//
5. 生成状态迁移图
要想生成状态迁移图，需要先生成 .dot 文件。命令格式为：
java -jar <smc.jar文件位置> -graph [参数] <sm文件名>
以我本地执行的具体命令为例，生成 .dot 文件 EatMealMan.dot，命令如下：
java -jar ..\Smc.jar -graph -glevel 1 EatMealMan.sm
再使用 graphviz 工具集（点我下载安装）中的 dot 命令，生成状态迁移图：
dot -Tpng EatMealMan.dot -o EatMealManMap.png
其中，-Txxx 参数用于指定生成的图片格式，-o 参数用于指定生成的图片文件名。
有关 graphviz 的安装和详细使用方式，网上也有很多。本文不作说明，请读者朋友们自行检索。
自动生成的状态迁移图如下：
和手绘的相比，自动生成的迁移图丑是丑了点，但状态间的关系是一致的。
6. 基于生成的状态机代码实现具体功能
SMC 工具为我们生成的代码只能管理状态转换关系，各状态中被调用的函数的具体行为仍然要我们自己实现 —— 也就是要实现上文中出现的 isGoodWeather()、isHungry()、sleepAWhile()、consumeWater() 等函数的函数体。
在 EatMealMan.sm 中已经指定了具体实现类的类名和头文件名分别为 EatMealMan 和 EatMealMan.h。于是我们创建源文件 EatMealMan.cpp 和头文件 EatMealMan.h。
EatMealMan.cpp 内容如下（用于说明目的，并未完整实现）：
#include "EatMealMan.h"
EatMealMan::EatMealMan()
{
_fsm = new EatMealManFSM();
}
EatMealMan::~EatMealMan() {}
bool EatMealMan::isGoodWeather()
{
return mWeatherState;
}
bool EatMealMan::isThirsty()
{
float waterShortage = mMaxWater - mWaterStorage;
if (waterShortage < 0.1)
return true;
return false;
}
bool EatMealMan::isHungry()
{
float breadShortage = mMaxBread - mBreadStorage;
if (breadShortage < 1)
return true;
return false;
}
float EatMealMan::getWaterDemand() {}
float EatMealMan::getBreadDemand() {}
void EatMealMan::consumeWater(float waterVolume) {}
void EatMealMan::consumeBread(float breadNum) {}
void EatMealMan::hangOutAWhile(long durationSeconds) {}
void EatMealMan::sleepAWhile(long durationSeconds) {}
long EatMealMan::getStateDuration() {}
void EatMealMan::setThirstyFlag(bool val)
{
mThirstyState = val;
}
void EatMealMan::setStarvingFlag(bool val)
{
mStarvingState = val;
}
float EatMealMan::getBreadSupply() {}
float EatMealMan::getWaterSupply() {}
void EatMealMan::eatBread(float breadNum) {}
void EatMealMan::drinkWater(float waterVolume) {}
void EatMealMan::doSelfCheck() {}
void EatMealMan::dumpRuntimeInfo() {}
void EatMealMan::startCLI(bool isBlocked) {}
EatMealMan.h 内容如下：
#ifndef __EATMEALMAN_H__
#define __EATMEALMAN_H__
Class EatMealMan {
bool mWeatherState;
bool mStarvingState;
bool mThirstyState;
float mWaterStorage;
float mBreadStorage;
const float mMaxBread = 10.0;
const float mMaxWater = 2.0;
EatMealManFSM _fsm;
public:
bool isGoodWeather();
bool isThirsty();
bool isHungry();
float getWaterDemand();
float getBreadDemand();
void consumeWater(float waterVolume);
void consumeBread(float breadNum);
void hangOutAWhile(long durationSeconds);
void sleepAWhile(long durationSeconds);
long getStateDuration();
void setThirstyFlag(bool val);
void setStarvingFlag(bool val);
float getBreadSupply();
float getWaterSupply();
void eatBread(float breadNum);
void drinkWater(float waterVolume);
void doSelfCheck();
void dumpRuntimeInfo();
void startCLI(bool isBlocked);
};
#endif
这里有三点需要注意。
其一是在 EatMealMan.h 中引用了状态机类的头文件 EatMealManFSM.h，并添加了状态机成员 EatMealManFSM _fsm：
#ifndef __EATMEALMAN_H__
#define __EATMEALMAN_H__
#include "EatMealManFSM.h"
Class EatMealMan {
//... 省略
EatMealManFSM _fsm;
public:
//... 省略
};
#endif
其二是在具体实现类的构造函数中实例化了状态机对象，并使状态机进入到初始状态：
#include "EatMealMan.h"
EatMealMan::EatMealMan()
{
_fsm = new EatMealManFSM();
_fsm.enterStartState(); // 这会调用当前状态的 Entry() 方法
}
EatMealMan::~EatMealMan() {}
//... 省略
其三是需要把头文件 statemap.h 加入到编译环境中。SMC 的开发者在 SourceForge.net 上为不同的编程语言提供了不同版本的头文件，我们需要根据自己要生成的编程语言类型选择合适的版本进行下载（点我下载 C++ 版本头文件）。
至此，我们有了状态机类 EatMealManFSM，也有了具体实现类 EatMealMan，并且将它们关联在了一起。所有准备工作都已完成，接下来我们只需要在要处理具体状态的地方调用 EatMealManFSM::processState() 方法就可以了。比如：
EatMealMan::threadLoop()
{
_fsm.processState();
}
扫一扫
3216
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
