Altium Designer PCB布局效率提升指南：常用操作命令与快捷键

在PCB设计流程中，布局是决定电路性能、可制造性和美观性的关键环节。熟练掌握Altium Designer中的布局操作命令和快捷键，能显著提升工作效率，让你在面对复杂电路板时游刃有余。

一、 基础元件操作

这是布局最频繁的操作，掌握它们是第一步。

• 移动元件

  • 操作：光标移动到目标元件上，按住鼠标左键，即可开始拖动。同样也适用于移动已选中的多个对象。
  • 快捷操作：

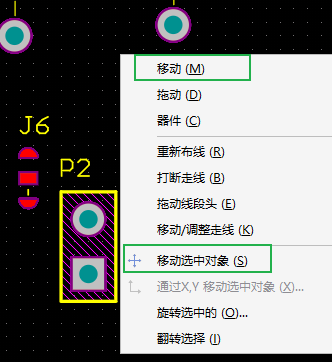

    • M, M： 执行“移动”命令。 最常用！无需预先选中，连续按两次M（加速键用法）。
    • M，S：执行“移动选中对象”命令。需要预先选中器件再操作。

• 旋转元件

  • 操作： 在移动元件时，按空格键 (Space)进行 逆时针 90度旋转。
  • 注意： 这是移动过程中的操作，不是独立命令。

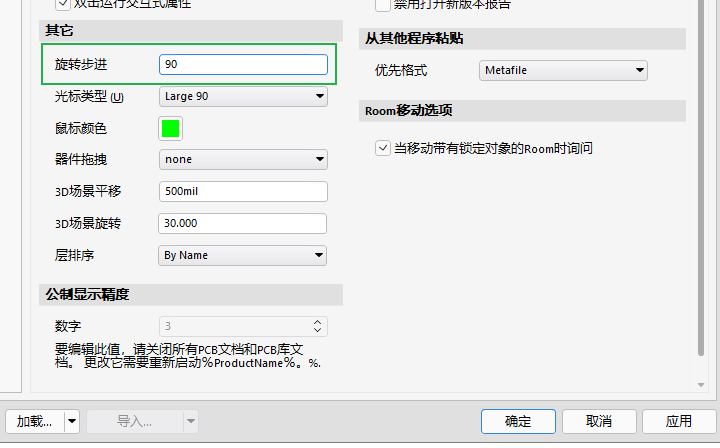

  • 技巧： 可以在设置系统参数 -> PCB Editor -> General中设置旋转的默认角度（如45度），但90度是最常用的，需要频繁更改旋转角度时，建议搭配脚本快速操作。

• 翻转（镜像）元件

  • 操作： 在移动元件时，按L键将元件从顶层（Top Layer）翻转到底层（Bottom Layer），或反之。
  • 注意： 同样，必须在移动状态下按L。

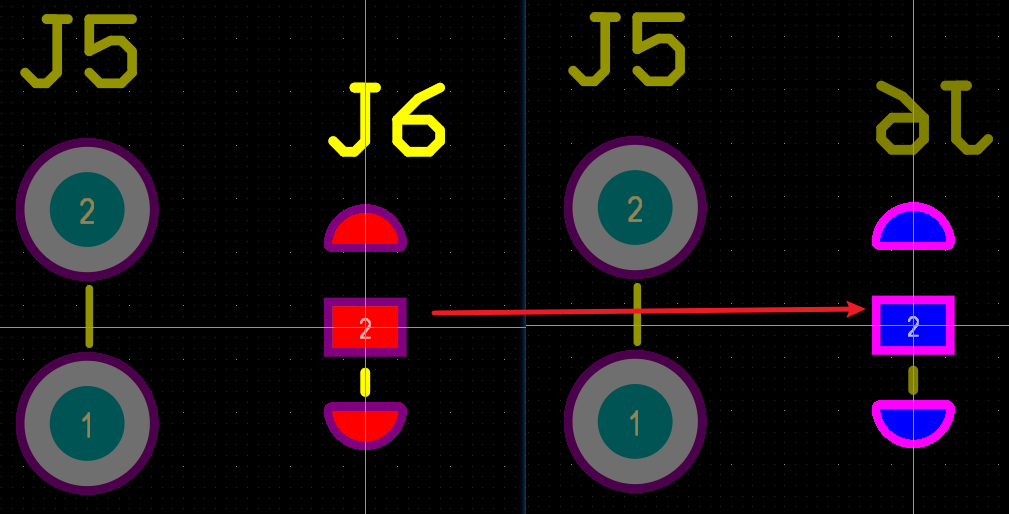

  • 技巧： 翻转后，元件的焊盘会自动切换到对应层，丝印也会镜像。原位翻转可以借助鼠标左键长按，进入移动状态时按L即可。


• 对齐元件 (Align Components)

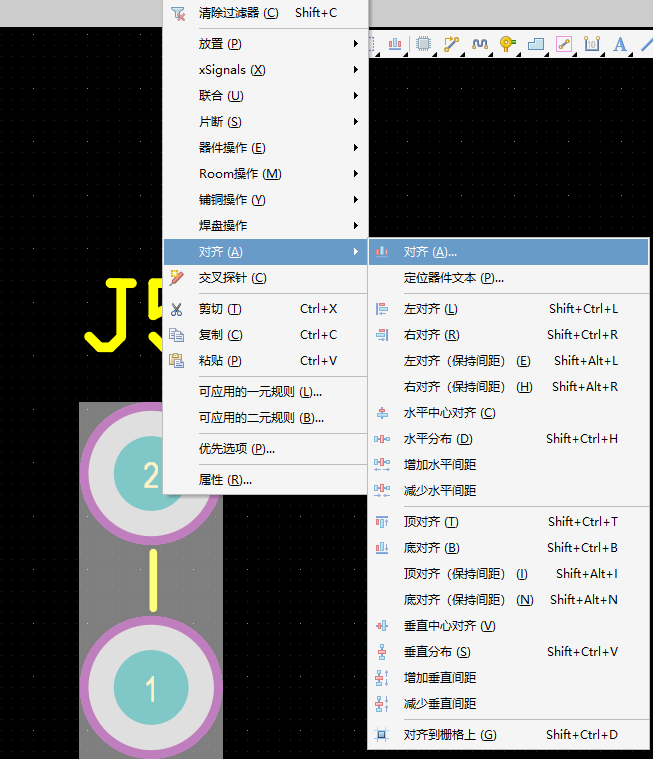

  • 操作： 选中两个或多个需要对齐的元件，右键 ->对齐 -> 选择对齐方式（左、右、上、下、中心水平、中心垂直等）。
  • 快捷键： Shift+Ctrl+（左L、右R、上T、下B等)。
  • 技巧： 对齐是实现专业、整洁布局的关键。

• 等距分布

  • 操作： 选中三个或更多元件，右键 -> 对齐 -> 垂直/水平分布。确保选中的元件中有作为参考的“边界”元件。
  • 快捷键： Shift+Ctrl+（水平H、垂直V等)。
  • 技巧： 用于创建均匀间距的阵列，如按键、LED灯等。


二、Altium Designer PCB布局常用操作快捷键、加速键

下面将列举PCB布局阶段最实用的操作命令和快捷键，帮助您更快地完成设计工作。

快捷键	功能描述
Shift+Ctrl+X	打开或关闭交叉选择模式
Ctrl+H	选择连接到同一网络Net的所有电气对象（找连接在一起的器件很有用）。
Shift+F	查找相似对象
Shift+C	清除过滤器（清楚选中状态很有用）
Shift+S	循环切换单层模式
Shift+Ctrl+L	按左边缘对齐所选对象
Shift+Ctrl+R	按右边缘对齐所选对象
Shift+Ctrl+H	使所选对象的水平间距相等
Shift+Ctrl+V	使所选对象的垂直间距相等
Shift+Ctrl+T	按其顶部边缘对齐选定对象
Shift+Ctrl+B	按其底部边缘对齐所选对象
Ctrl+End	跳转到当前原点
Ctrl+Shift+滚轮	切换工作层
Ctrl+M	测量距离
Space	移动时旋转选中对象

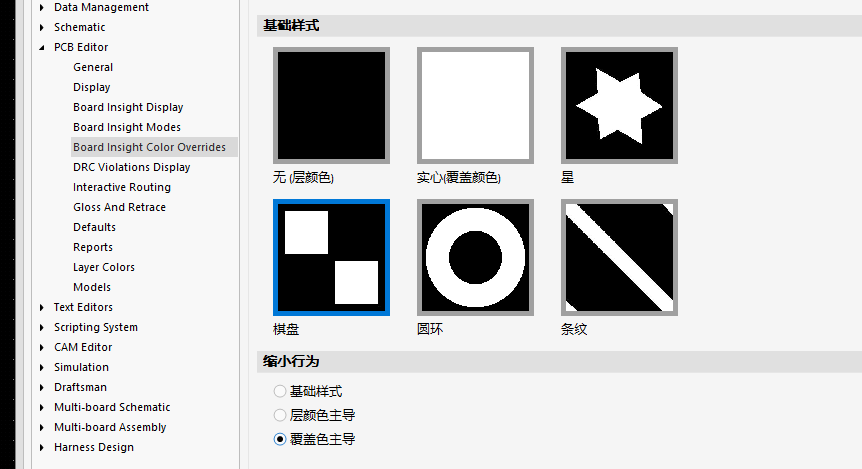

F5	显示/隐藏网络颜色

加速键	功能描述

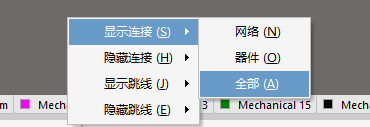

N	显示/隐藏连接/网络飞线

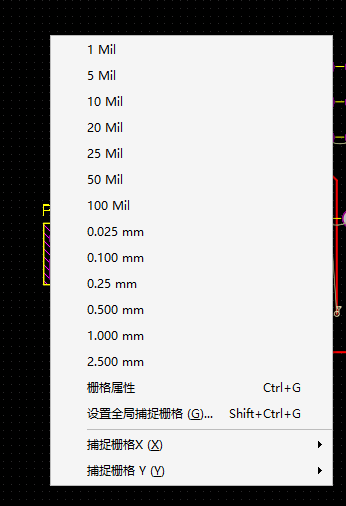

G	调出快速设置栅格菜单
T+C	PCB点击器件，原理图定位器件（需打开交叉选择模式）
T+O+R	按照ROOM排列器件
T+O+L	在矩形区域内排列（选中器件后操作，原理图选中，PCB快速归类）

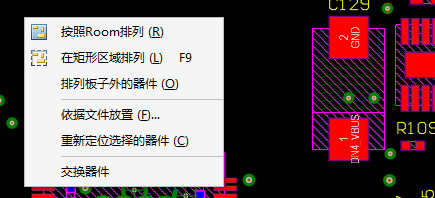

I+L	在矩形区域内排列（选中器件后操作，原理图选中，PCB快速归类）
M+M	移动对象
J+C	跳转到元件
D+S+D	按照选择闭合曲线定义板形

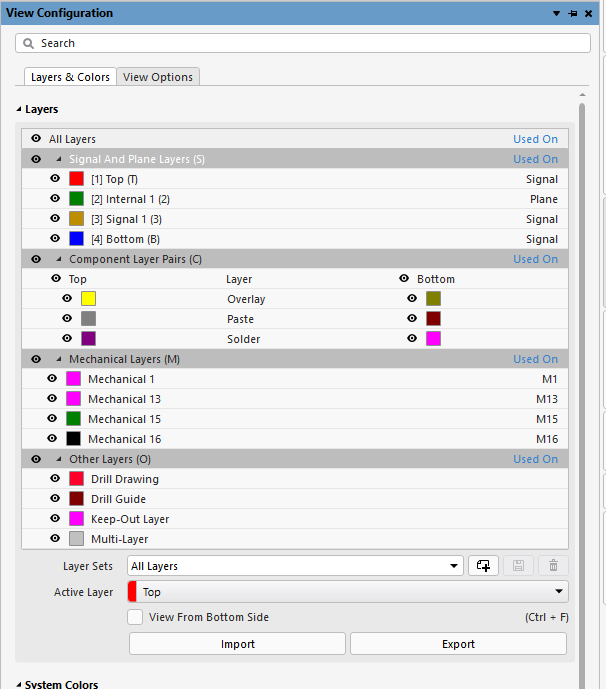

L	视图配置（设置元显示、半透明等），新版可设置一直显示某一层
J+C	跳转到元件

三、总结

熟练掌握这些快捷键和操作命令，PCB布局效率可快速提升。有未提到的布局时使用的操作或者快捷键，欢迎留言补充。
