Camunda会签、或签、比例签

最新推荐文章于 2024-09-18 15:38:59 发布
最新推荐文章于 2024-09-18 15:38:59 发布
阅读量2.7k 收藏 12
点赞数 18
分类专栏： Camunda修炼手册 文章标签： camunda 工作流
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/QingXu1234/article/details/136036205
版权
本文详细介绍了如何在Camunda7中使用BPMN2.0设计会签工作流，包括一人审批、按比例投票和全部通过的规则，并通过实例演示了流程定义、部署和实例测试过程。
摘要由CSDN通过智能技术生成

💖专栏简介

✔️本专栏将从Camunda(卡蒙达) 7中的关键概念到实现中国式工作流相关功能。

✔️文章中只包含演示核心代码及测试数据，完整代码可查看作者的开源项目snail-camunda

✔️请给snail-camunda 点颗星吧😘

💖说在前面

请无视标题，无论是或签还是比例签都是会签，只是该节点通过的规则不同。本文将演示会签通过的三种规则：【所有人审批通过】、【一人审批通过】、【按比例投票】。

注意：设置的是通过规则，对于驳回操作均为一人驳回则驳回。

💖设计流程定义

在《认识BPMN2.0》中提及用户任务可以直接分配给单个用户、用户列表或组列表，本文将演示分配给单个用户、用户列表两种方式，用户组在后续文章中也会演示。

以下变量名是在整个过程中比较重要的，结合示例理解并使用：

  • nrOfInstances : 实例总数
  • nrOfActiveInstances：当前活动的实例的数量。对于串行而言该值始终为1
  • nrOfCompletedInstances：已经完成的实例数
  • loopCounter ：循环计数器
  • Loop cardinality：循环基数
  • Collection：会签人数的集合
  • Element variable：变量元素。选择Collection时必选，为collection集合每次遍历的元素。
  • Completion condition：完成条件

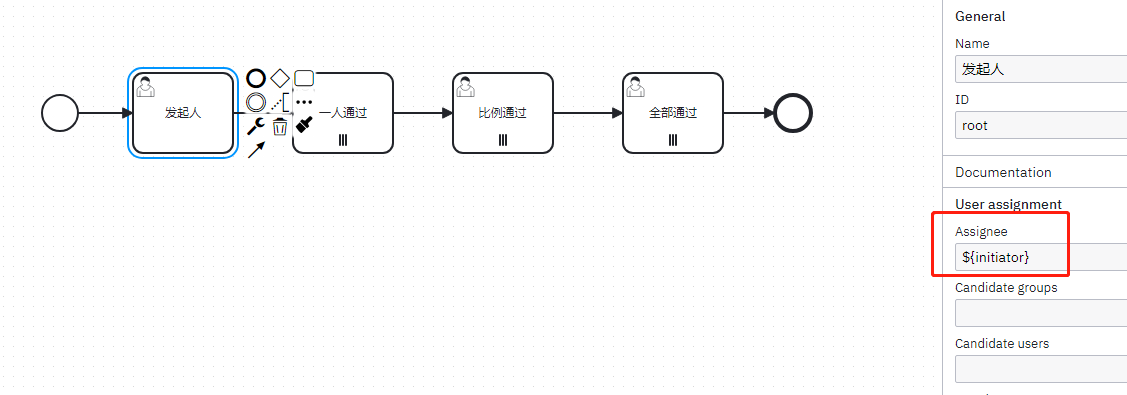

用户任务分配给单个用户可按如下图所示设置：

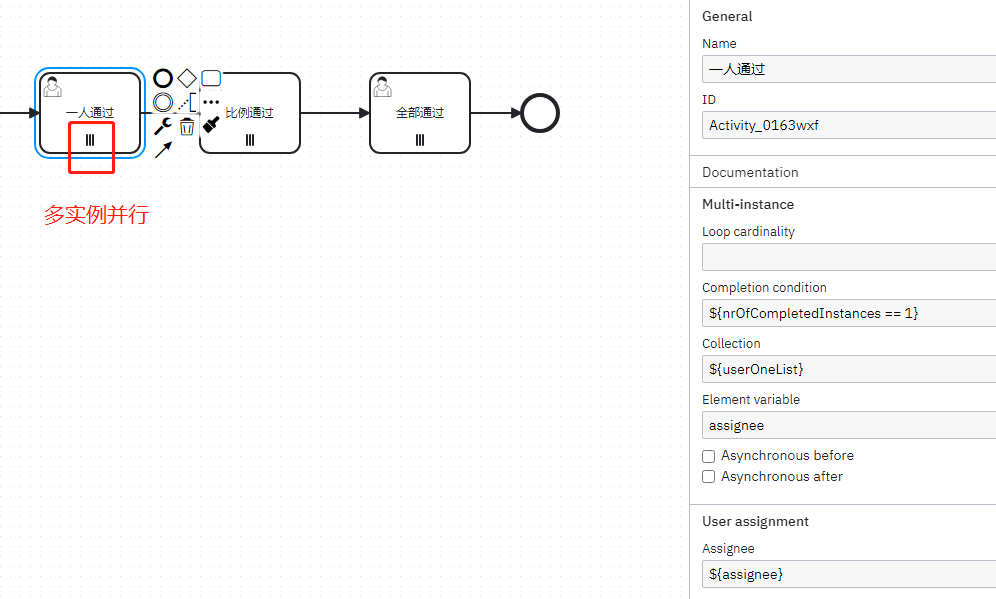

一人通过 通常被称为【或签】，设置完成条件：

${nrOfCompletedInstances == 1}

还需注意变量元素名和Assignee中设置的变量名保持一致。类似于在Java中的fori循环，变量名是i，使用该变量时也应该用i。

比例通过和全部通过就不截图了，完成条件分别改为：

//已完成的实例数占总实例数的三成以上就算通过
${nrOfCompletedInstances/nrOfInstances > 0.3}
//已完成的实例数 等于 总实例数才算通过
${nrOfCompletedInstances == nrOfInstances}

好吧，直接把流程定义放上来：

<?xml version="1.0" encoding="UTF-8"?>
<bpmn:definitions xmlns:bpmn="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" xmlns:camunda="http://camunda.org/schema/1.0/bpmn" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:di="http://www.omg.org/spec/DD/20100524/DI" xmlns:modeler="http://camunda.org/schema/modeler/1.0" id="Definitions_1o78fuh" targetNamespace="http://bpmn.io/schema/bpmn" exporter="Camunda Modeler" exporterVersion="5.19.0" modeler:executionPlatform="Camunda Platform" modeler:executionPlatformVersion="7.20.0">
  <bpmn:process id="Process_19w1rrm" isExecutable="true" camunda:historyTimeToLive="180">
    <bpmn:startEvent id="StartEvent_1">
      <bpmn:outgoing>Flow_0g1nmt1</bpmn:outgoing>
    </bpmn:startEvent>
    <bpmn:sequenceFlow id="Flow_0g1nmt1" sourceRef="StartEvent_1" targetRef="root" />
    <bpmn:userTask id="root" name="发起人" camunda:assignee="${initiator}">
      <bpmn:incoming>Flow_0g1nmt1</bpmn:incoming>
      <bpmn:outgoing>Flow_178rknz</bpmn:outgoing>
    </bpmn:userTask>
    <bpmn:sequenceFlow id="Flow_178rknz" sourceRef="root" targetRef="Activity_0163wxf" />
    <bpmn:userTask id="Activity_0163wxf" name="一人通过" camunda:assignee="${assignee}">
      <bpmn:incoming>Flow_178rknz</bpmn:incoming>
      <bpmn:outgoing>Flow_1t1uand</bpmn:outgoing>
      <bpmn:multiInstanceLoopCharacteristics camunda:collection="${userOneList}" camunda:elementVariable="assignee">
        <bpmn:completionCondition xsi:type="bpmn:tFormalExpression">${nrOfCompletedInstances == 1}</bpmn:completionCondition>
      </bpmn:multiInstanceLoopCharacteristics>
    </bpmn:userTask>
    <bpmn:sequenceFlow id="Flow_1t1uand" sourceRef="Activity_0163wxf" targetRef="Activity_1hgbacv" />
    <bpmn:userTask id="Activity_1hgbacv" name="比例通过" camunda:assignee="${assignee}">
      <bpmn:incoming>Flow_1t1uand</bpmn:incoming>
      <bpmn:outgoing>Flow_1giv9ue</bpmn:outgoing>
      <bpmn:multiInstanceLoopCharacteristics camunda:collection="${userTwoList}" camunda:elementVariable="assignee">
        <bpmn:completionCondition xsi:type="bpmn:tFormalExpression">${nrOfCompletedInstances/nrOfInstances &gt; 0.3 }</bpmn:completionCondition>
      </bpmn:multiInstanceLoopCharacteristics>
    </bpmn:userTask>
    <bpmn:userTask id="Activity_14cwgmh" name="全部通过" camunda:assignee="${assignee}">
      <bpmn:incoming>Flow_1giv9ue</bpmn:incoming>
      <bpmn:outgoing>Flow_0xb5gog</bpmn:outgoing>
      <bpmn:multiInstanceLoopCharacteristics camunda:collection="${userThreeList}" camunda:elementVariable="assignee">
        <bpmn:completionCondition xsi:type="bpmn:tFormalExpression">${nrOfCompletedInstances == nrOfInstances}</bpmn:completionCondition>
      </bpmn:multiInstanceLoopCharacteristics>
    </bpmn:userTask>
    <bpmn:endEvent id="Event_0a7muzc">
      <bpmn:incoming>Flow_0xb5gog</bpmn:incoming>
    </bpmn:endEvent>
    <bpmn:sequenceFlow id="Flow_0xb5gog" sourceRef="Activity_14cwgmh" targetRef="Event_0a7muzc" />
    <bpmn:sequenceFlow id="Flow_1giv9ue" sourceRef="Activity_1hgbacv" targetRef="Activity_14cwgmh" />
  </bpmn:process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_1">
    <bpmndi:BPMNPlane id="BPMNPlane_1" bpmnElement="Process_19w1rrm">
      <bpmndi:BPMNShape id="_BPMNShape_StartEvent_2" bpmnElement="StartEvent_1">
        <dc:Bounds x="179" y="99" width="36" height="36" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Activity_0fh3xaa_di" bpmnElement="root">
        <dc:Bounds x="270" y="77" width="100" height="80" />
        <bpmndi:BPMNLabel />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Activity_06ae8hl_di" bpmnElement="Activity_0163wxf">
        <dc:Bounds x="430" y="77" width="100" height="80" />
        <bpmndi:BPMNLabel />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Activity_0edrq19_di" bpmnElement="Activity_1hgbacv">
        <dc:Bounds x="590" y="77" width="100" height="80" />
        <bpmndi:BPMNLabel />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Activity_1j25q3g_di" bpmnElement="Activity_14cwgmh">
        <dc:Bounds x="760" y="77" width="100" height="80" />
        <bpmndi:BPMNLabel />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Event_0a7muzc_di" bpmnElement="Event_0a7muzc">
        <dc:Bounds x="912" y="99" width="36" height="36" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="Flow_0g1nmt1_di" bpmnElement="Flow_0g1nmt1">
        <di:waypoint x="215" y="117" />
        <di:waypoint x="270" y="117" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_178rknz_di" bpmnElement="Flow_178rknz">
        <di:waypoint x="370" y="117" />
        <di:waypoint x="430" y="117" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_1t1uand_di" bpmnElement="Flow_1t1uand">
        <di:waypoint x="530" y="117" />
        <di:waypoint x="590" y="117" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_0xb5gog_di" bpmnElement="Flow_0xb5gog">
        <di:waypoint x="860" y="117" />
        <di:waypoint x="912" y="117" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_1giv9ue_di" bpmnElement="Flow_1giv9ue">
        <di:waypoint x="690" y="117" />
        <di:waypoint x="760" y="117" />
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</bpmn:definitions>

💖部署流程定义

在resources下新建目录bpmn用于存放流程定义文件，启动项目后调用部署接口：

/**
 * 流程定义相关接口
 * @author lonewalker
 */
@RequestMapping("/process/definition")
@AllArgsConstructor
@RestController
public class ProcessDefinitionController {

    private final RepositoryService repositoryService;

    /**
     * 部署流程定义
     *
     * @return 提示信息
     */
    @PostMapping("/deploy")
    public String deployProcessDefinition(){
        repositoryService.createDeployment()
                .addClasspathResource("bpmn/2.bpmn")
                .name("演示")
                .deploy();
        return "部署成功";
    }
}

💖流程实例测试

/**
 * 流程实例相关接口
 *
 * @author lonewalker
 */
@RequestMapping("/process/instance")
@RequiredArgsConstructor
@RestController
public class ProcessInstanceController {

    private final RuntimeService runtimeService;

    private final TaskService taskService;

    /**
     * 根据流程定义key发起流程实例
     *
     * @param requestParam 请求参数
     * @return 流程实例id
     */
    @PostMapping("/startProcessInstanceByKey")
    public String startProcessInstanceByKey(@RequestBody StartProcessRequest requestParam) {
        Map<String, Object> paramMap = new HashMap<>(8);
        List<String> userOneList = new ArrayList<>();
        List<String> userTwoList = new ArrayList<>();
        List<String> userThreeList = new ArrayList<>();

        //一人通过节点的审批人
        userOneList.add("10086");
        userOneList.add("10087");

        //比例通过节点的审批人
        userTwoList.add("10087");
        userTwoList.add("10088");
        userTwoList.add("10089");
        userTwoList.add("10090");
        userTwoList.add("10091");

        //全部通过节点的审批人
        userThreeList.add("10090");
        userThreeList.add("10091");

        paramMap.put("initiator", "10086");
        paramMap.put("userOneList", userOneList);
        paramMap.put("userTwoList", userTwoList);
        paramMap.put("userThreeList", userThreeList);

        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(requestParam.getProcessDefinitionKey(), requestParam.getBusinessKey(), paramMap);
        return processInstance.getProcessInstanceId();
    }

    /**
     * 完成单个任务
     *
     * @param requestParam 请求参数
     * @return 任务所在节点信息
     */
    @PostMapping("/completeSingleTask")
    public Boolean completeSingleTask(@RequestBody @Validated CompleteTaskRequest requestParam) {
        taskService.complete(requestParam.getTaskId());
        return true;
    }
}

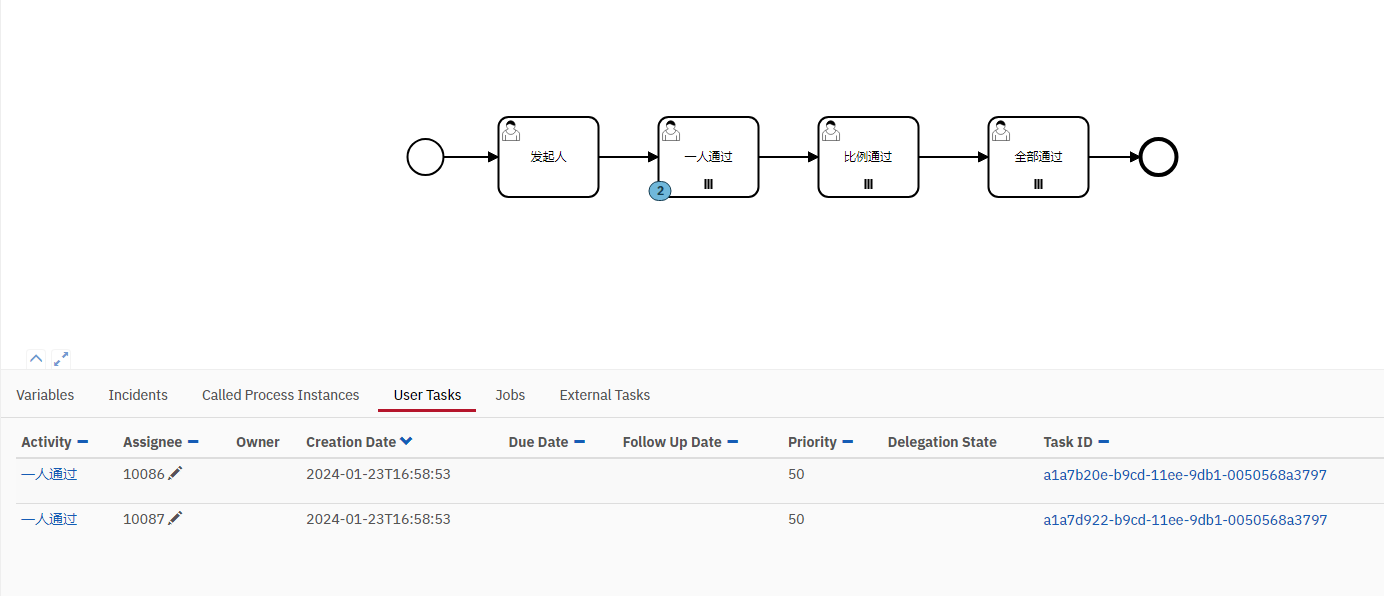

发起流程实例后让流程来到【一人通过】节点

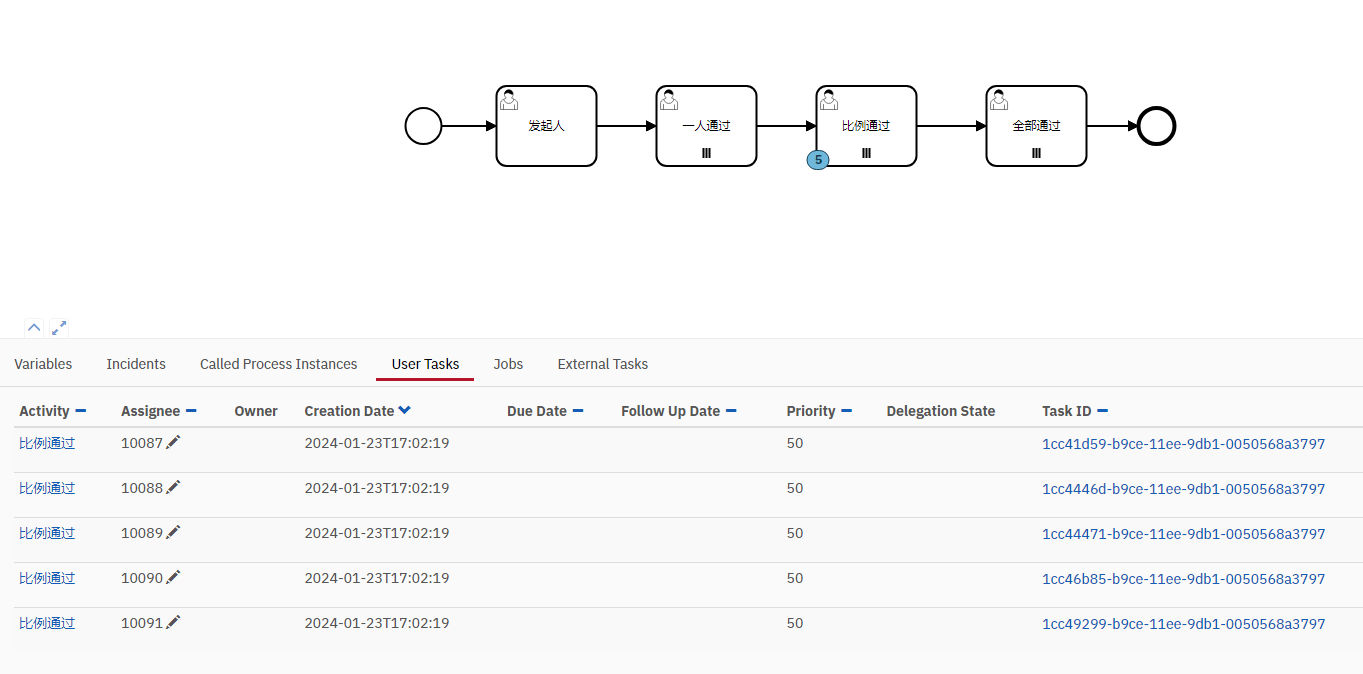

在【比例通过】节点设置完成条件是通过人数占总人数的三成，所以只需两个人审批通过即通过：

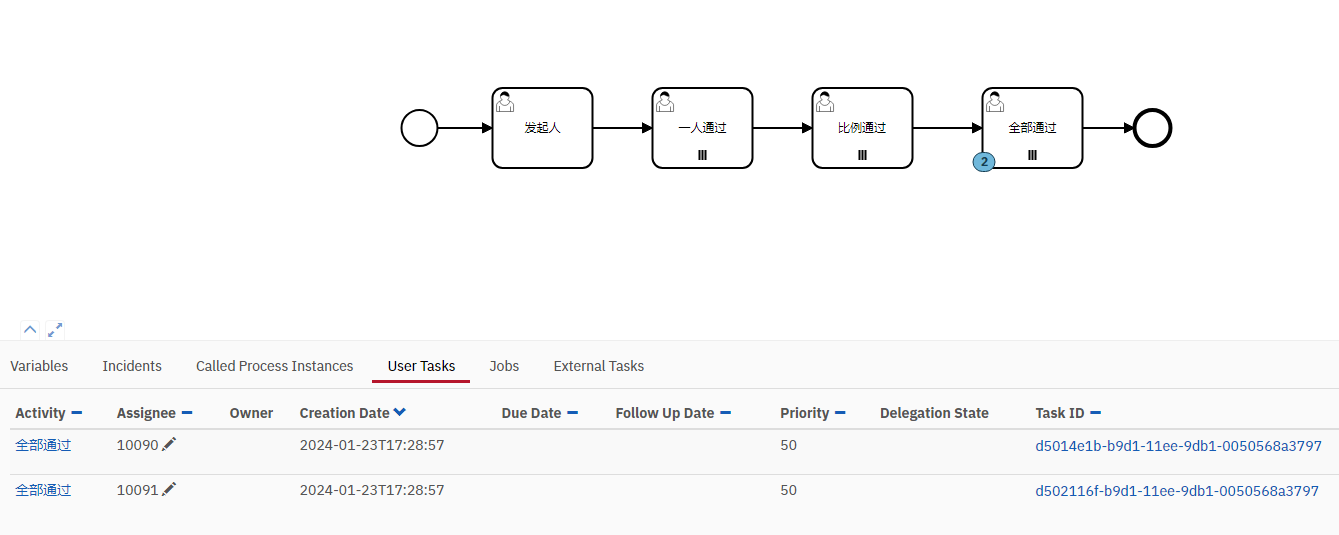

两人审批通过后是符合预期来到最后一个节点

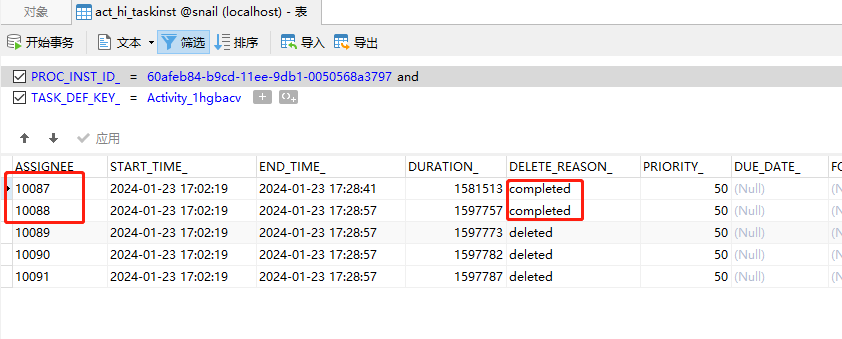

查看任务的历史表【act_hi_taskinst】，两个任务被完成，其他任务则被删除了。

💖扩展

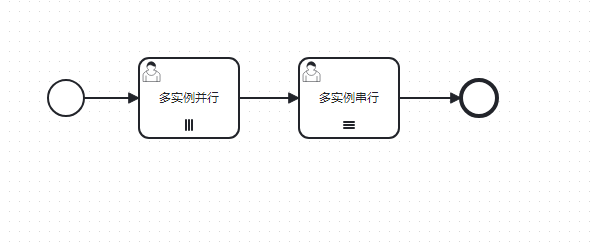

多实例节点可以配置串行或并行。三条垂直线表示实例将并行执行，而三条水平线表示顺序执行。

该部分就不单独做演示了。
