【Canvas与艺术】红绿蓝同心三色环

已于 2024-12-21 11:10:49 修改
阅读量592 收藏 10
点赞数 20
分类专栏： 艺术 文章标签： canvas 色环
于 2024-12-21 11:09:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/River_Sun/article/details/144628285
版权

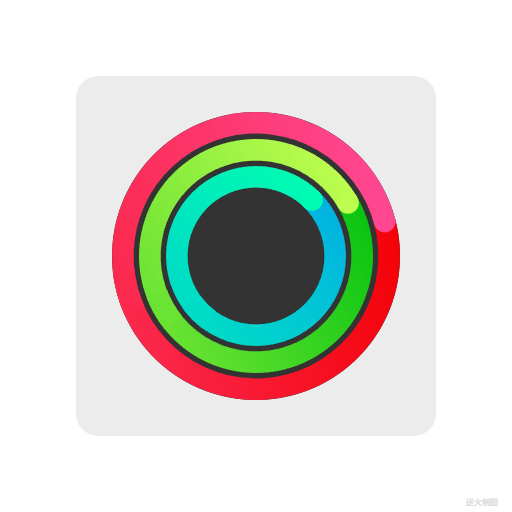

【成图】

120*120的png图标：

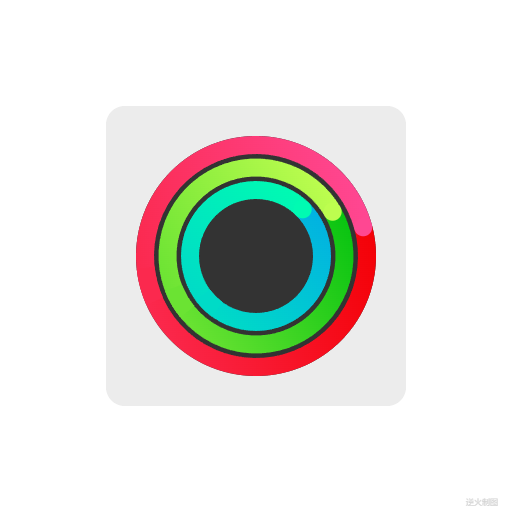

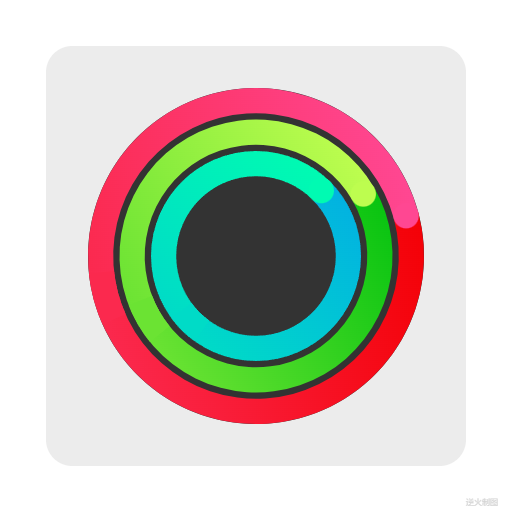

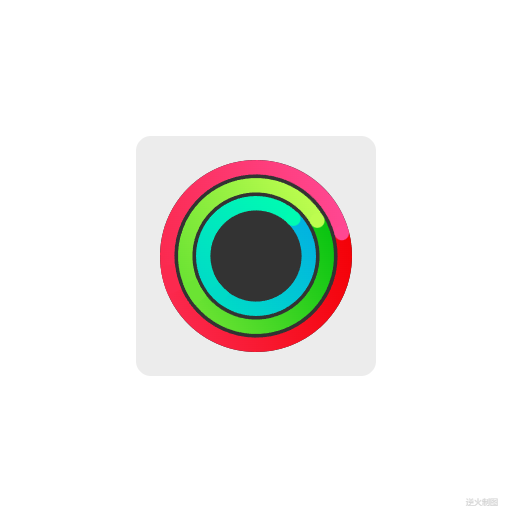

大小图：

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>红绿蓝色环 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body οnlοad="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){
    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸

        // #1圈
        ctx.save();
        var r=R*1.00;
        ctx.fillStyle="rgb(236,236,236)";
        drawRoundRect(ctx,0,0,2*r,2*r,r/8);
        ctx.fill();
        ctx.restore();

        // 底色圆
        ctx.save();
        var r=R*0.80;
        drawSolidCircle(ctx,0,0,r,"rgb(51,51,51)");
        ctx.restore();

        // 红圈
        ctx.save();
        var rOut=R*0.80;
        var rIn=R*0.68;
        var theta=-Math.PI/12;
        var startColor="rgb(244,1,7)";
        var midColor="rgb(251,41,78)";
        var endColor="rgb(255,71,146)";

        var startAngle=theta;// 下半圈
        var endAngle=Math.PI+theta;
        var a=createPt(rOut*Math.cos(startAngle),rOut*Math.sin(startAngle));
        var b=createPt(rOut*Math.cos(endAngle),rOut*Math.sin(endAngle));
        var gnt=ctx.createLinearGradient(a.x,a.y,b.x,b.y);
        gnt.addColorStop(0,startColor);
        gnt.addColorStop(1,midColor);
        ctx.fillStyle=gnt;
        drawFan(ctx,0,0,rIn,rOut,startAngle,endAngle);
        ctx.fill();

        startAngle=Math.PI+theta;// 上半圈
        endAngle=Math.PI*2+theta;
        var a=createPt(rOut*Math.cos(startAngle),rOut*Math.sin(startAngle));
        var b=createPt(rOut*Math.cos(endAngle),rOut*Math.sin(endAngle));
        var gnt=ctx.createLinearGradient(a.x,a.y,b.x,b.y);
        gnt.addColorStop(0,midColor);
        gnt.addColorStop(1,endColor);
        ctx.fillStyle=gnt;
        drawFan(ctx,0,0,rIn,rOut,startAngle,endAngle);
        ctx.fill();

        ctx.fillStyle=midColor;// 补缝圈
        drawFan(ctx,0,0,rIn,rOut,startAngle-Math.PI/20,startAngle+Math.PI/20);
        ctx.fill();

        var rMid=rIn/2+rOut/2;// 收尾圆
        var c=createPt(rMid*Math.cos(endAngle),rMid*Math.sin(endAngle));
        drawSolidCircle(ctx,c.x,c.y,rOut/2-rIn/2,endColor);

        ctx.restore();

        // 绿圈
        ctx.save();
        var rOut=R*0.65;
        var rIn=R*0.53;
        var theta=-Math.PI/6;
        var startColor="rgb(9,196,17)";
        var midColor="rgb(107,227,51)";
        var endColor="rgb(189,253,79)";

        var startAngle=theta;// 下半圈
        var endAngle=Math.PI+theta;
        var a=createPt(rOut*Math.cos(startAngle),rOut*Math.sin(startAngle));
        var b=createPt(rOut*Math.cos(endAngle),rOut*Math.sin(endAngle));
        var gnt=ctx.createLinearGradient(a.x,a.y,b.x,b.y);
        gnt.addColorStop(0,startColor);
        gnt.addColorStop(1,midColor);
        ctx.fillStyle=gnt;
        drawFan(ctx,0,0,rIn,rOut,startAngle,endAngle);
        ctx.fill();

        startAngle=Math.PI+theta;// 上半圈
        endAngle=Math.PI*2+theta;
        var a=createPt(rOut*Math.cos(startAngle),rOut*Math.sin(startAngle));
        var b=createPt(rOut*Math.cos(endAngle),rOut*Math.sin(endAngle));
        var gnt=ctx.createLinearGradient(a.x,a.y,b.x,b.y);
        gnt.addColorStop(0,midColor);
        gnt.addColorStop(1,endColor);
        ctx.fillStyle=gnt;
        drawFan(ctx,0,0,rIn,rOut,startAngle,endAngle);
        ctx.fill();

        ctx.fillStyle=midColor;// 补缝圈
        drawFan(ctx,0,0,rIn,rOut,startAngle-Math.PI/20,startAngle+Math.PI/20);
        ctx.fill();

        var rMid=rIn/2+rOut/2;// 收尾圆
        var c=createPt(rMid*Math.cos(endAngle),rMid*Math.sin(endAngle));
        drawSolidCircle(ctx,c.x,c.y,rOut/2-rIn/2,endColor);

        ctx.restore();

        // 蓝圈
        ctx.save();
        var rOut=R*0.50;
        var rIn=R*0.38;
        var theta=-Math.PI/4;
        var startColor="rgb(2,178,225)";
        var midColor="rgb(0,219,199)";
        var endColor="rgb(0,251,178)";

        var startAngle=theta;// 下半圈
        var endAngle=Math.PI+theta;
        var a=createPt(rOut*Math.cos(startAngle),rOut*Math.sin(startAngle));
        var b=createPt(rOut*Math.cos(endAngle),rOut*Math.sin(endAngle));
        var gnt=ctx.createLinearGradient(a.x,a.y,b.x,b.y);
        gnt.addColorStop(0,startColor);
        gnt.addColorStop(1,midColor);
        ctx.fillStyle=gnt;
        drawFan(ctx,0,0,rIn,rOut,startAngle,endAngle);
        ctx.fill();

        startAngle=Math.PI+theta;// 上半圈
        endAngle=Math.PI*2+theta;
        var a=createPt(rOut*Math.cos(startAngle),rOut*Math.sin(startAngle));
        var b=createPt(rOut*Math.cos(endAngle),rOut*Math.sin(endAngle));
        var gnt=ctx.createLinearGradient(a.x,a.y,b.x,b.y);
        gnt.addColorStop(0,midColor);
        gnt.addColorStop(1,endColor);
        ctx.fillStyle=gnt;
        drawFan(ctx,0,0,rIn,rOut,startAngle,endAngle);
        ctx.fill();

        ctx.fillStyle=midColor;// 补缝圈
        drawFan(ctx,0,0,rIn,rOut,startAngle-Math.PI/20,startAngle+Math.PI/20);
        ctx.fill();

        var rMid=rIn/2+rOut/2;// 收尾圆
        var c=createPt(rMid*Math.cos(endAngle),rMid*Math.sin(endAngle));
        drawSolidCircle(ctx,c.x,c.y,rOut/2-rIn/2,endColor);

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制扇形
ctx:绘图上下文
x:扇形圆心心横坐标
y:扇形圆心纵坐标
rIn:扇形内径
rOut:扇形外径
startAngle:起始角度
endAngle:中止角度
----------------------------------------------------------*/
function drawFan(ctx,x,y,rIn,rOut,startAngle,endAngle){
    var a=createPt(x+rIn*Math.cos(startAngle),y+rIn*Math.sin(startAngle));
    var b=createPt(x+rOut*Math.cos(startAngle),y+rOut*Math.sin(startAngle));
    var c=createPt(x+rOut*Math.cos(endAngle),y+rOut*Math.sin(endAngle));
    var d=createPt(x+rIn*Math.cos(endAngle),y+rIn*Math.sin(endAngle));

    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.arc(0,0,rOut,startAngle,endAngle,false);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.arc(0,0,rIn,endAngle,startAngle,true);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){
    ctx.beginPath();
    ctx.moveTo(x-width/2+radius,y-height/2);
    ctx.lineTo(x+width/2-radius,y-height/2);
    ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);
    ctx.lineTo(x+width/2,y-height/2+radius);
    ctx.lineTo(x+width/2,y+height/2-radius);
    ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);
    ctx.lineTo(x+width/2-radius,y+height/2);
    ctx.lineTo(x-width/2+radius,y+height/2);
    ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);
    ctx.lineTo(x-width/2,y+height/2-radius);
    ctx.lineTo(x-width/2,y-height/2+radius);
    ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
印度国内很多大聪明Up主，连西方的祖师爷都敢质疑了，
但对国内的种种哪怕再不合理也是视而不见，有也只是粉饰夸赞之词。
--------------------------------------------------------------*/
//-->
</script>
