数据平面开发套件（DPDK）中的Vhost / Virtio的配置和性能

Vhost / Virtio简介

接收和发送路径

Vhost / Virtio简介

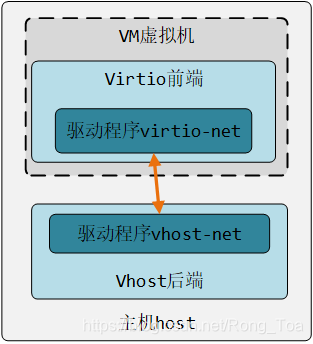

Vhost / virtio是一种半虚拟化的设备抽象接口规范，已广泛应用于QEMU *和基于内核的虚拟机（KVM）。当它在来宾操作系统中用作前端驱动程序时，通常称为virtio；当在主机中用作后端驱动程序时，则称为vhost。与在主机上进行纯软件输入/输出（I / O）仿真相比，virtio可以实现更好的性能，并广泛用于数据中心。Linux *内核提供了相应的设备驱动程序，分别是virtio-net和vhost-net。

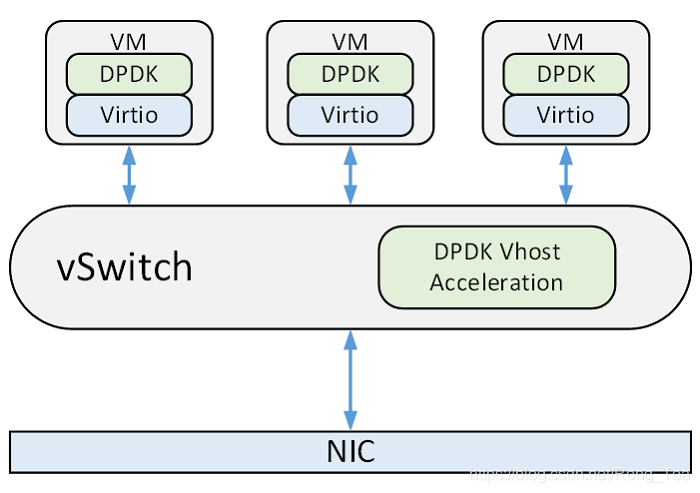

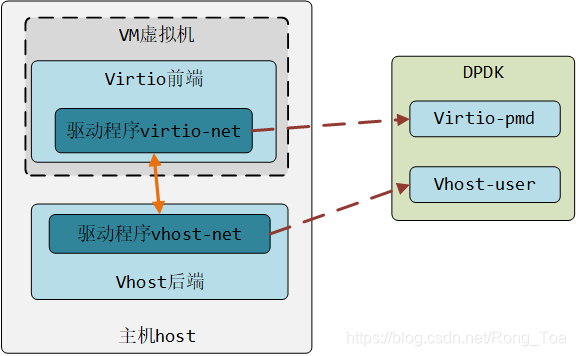

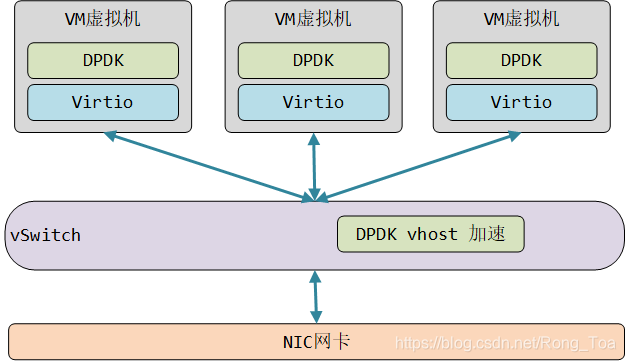

为了帮助提高数据吞吐性能，数据平面开发套件（DPDK）提供了用户状态轮询模式驱动程序（PMD）virtio-pmd和用户状态实现vhost-user。

本文将介绍如何使用DPDK代码示例配置和使用vhost / virtio，testpmd。列出了每个虚拟主机/虚拟Rx / Tx路径的性能编号。

接收和发送路径

在DPDK的vhost / virtio中，为不同的用户场景提供了三个Rx（接收）和Tx（发送）路径。可合并路径是为大数据包Rx / Tx设计的，是纯I / O转发的向量路径，如果没有给出参数，则不可合并路径是默认路径。

可合并路径

使用此接收路径的优势在于，虚拟主机可以将可用环中的独立mbuf组织到一个链表中，以接收较大大小的数据包。这是最广泛采用的路径，也是最近几个月DPDK开发团队的性能优化重点。该路径使用的接收和发送功能配置如下：

eth_dev->tx_pkt_burst = &virtio_xmit_pkts;
eth_dev->rx_pkt_burst = &virtio_recv_mergeable_pkts;

在虚拟主机和QEMU之间的连接协商期间，可以通过设置标志VIRTIO_NET_F_MRG_RXBUF来启动路径。虚拟主机用户默认情况下支持此功能，并且在QEMU中启用此功能的命令如下：

qemu-system-x86_64 -name vhost-vm1
…..-device virtio-net-pci,mac=52:54:00:00:00:01,netdev=mynet1,mrg_rxbuf=on \
……

DPDK将根据VIRTIO_NET_F_MRG_RXBUF标志选择相应的Rx功能：

if (vtpci_with_feature(hw, VIRTIO_NET_F_MRG_RXBUF))
                        eth_dev->rx_pkt_burst = &virtio_recv_mergeable_pkts;
else
                        eth_dev->rx_pkt_burst = &virtio_recv_pkts;

可合并路径与其他两个路径之间的区别在于，只要启用可合并，rte_eth_txconf-> txq_flags的值就不会受到影响。

向量路径

该路径利用处理器中的单个指令，多个数据（SIMD）指令来矢量化数据Rx / Tx动作。在纯I / O数据包转发方案中，它具有更好的性能。该路径的接收和发送功能如下：

eth_dev->tx_pkt_burst = virtio_xmit_pkts_simple;
eth_dev->rx_pkt_burst = virtio_recv_pkts_vec;

使用此路径的要求包括：

平台处理器应支持相应的指令集。x86平台应支持Streaming SIMD Extensions 3（SSE3），可以通过DPDK中的rte_cpu_get_flag_enabled（RTE_CPUFLAG_SSE3）进行检查。ARM *平台应支持NEON *，可以通过DPDK中的rte_cpu_get_flag_enabled（RTE_CPUFLAG_NEON）进行检查。

Rx端的可合并路径应关闭，这可以通过DPDK中的功能进行检查。关闭此功能的命令如下：

qemu-system-x86_64 -name vhost-vm1
	…..
	-device virtio-net-pci,mac=52:54:00:00:00:01,netdev=mynet1,mrg_rxbuf=off \
	……

未启用“卸载”功能，包括VLAN卸载，SCTP校验和卸载，UDP校验和卸载以及TCP校验和卸载。
rte_eth_txconf-> txq_flags需要设置为1。例如，在DPDK提供的testpmd示例中，我们可以使用以下命令在虚拟机中配置virtio设备：

testpmd -c 0x3 -n 4 -- -i --txqflags=0xf01

可以看出向量路径的功能是相对有限的，这就是为什么它没有成为DPDK性能优化的重点的原因。

不可合并的路径

不可合并的路径很少使用。这是它的接收和发送路径：

eth_dev->tx_pkt_burst = &virtio_xmit_pkts;
eth_dev->rx_pkt_burst = &virtio_recv_pkts;

应用此路径需要以下配置：

沿Rx方向可合并关闭。
rte_eth_txconf-> txq_flags需要设置为0。例如，在testpmd中，我们可以使用以下命令在虚拟机中配置virtio设备：

#testpmd -c 0x3 -n 4 -- -i --txqflags=0xf00

PVP路径性能比较

使用Physical-VM-Physical（PVP）测试比较了不同DPDK vhost / virtio接收和传输路径的性能。在此测试中，使用testpmd生成vhost-user端口，如下所示：

testpmd -c 0xc00 -n 4 --socket-mem 2048,2048 --vdev'eth_vhost0，iface = vhost-net，queues = 1'--i --nb-cores = 1

在VM中，testpmd用于控制virtio设备。测试方案如下图所示。主要目的是在虚拟化环境中测试南北数据转发功能。Ixia公司*流量发生器发送64字节的数据包发送到以太网卡以每秒10个千兆比特的线速度，testpmd在物理机调用虚拟主机用户来转发数据包到虚拟机，并且testpmd在虚拟机调用virtio-user将数据包发送回物理计算机，最后发送回Ixia。其发送路径如下：

IXIA→NIC port1→Vhost-user0→Virtio-user0→NIC port1→IXIA

I / O转发吞吐量

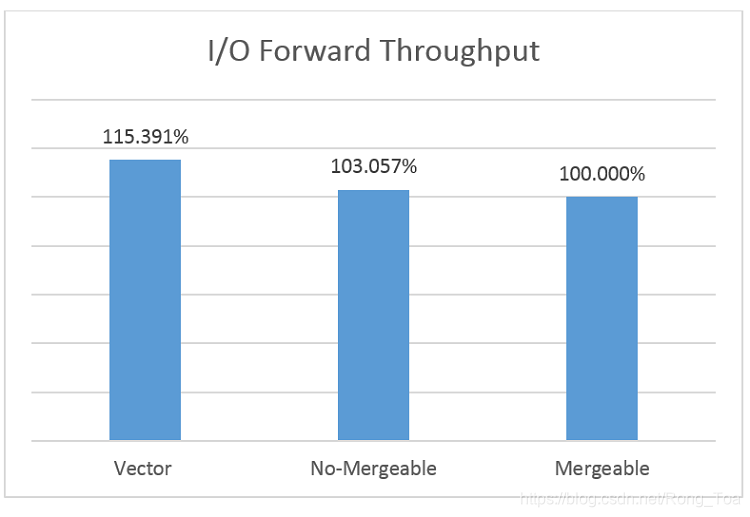

将DPDK 17.05与I / O转发配置一起使用，不同路径的性能如下：

在纯I / O转发的情况下，矢量路径具有最佳吞吐量，比可合并的吞吐量高出近15％。

Mac转发吞吐量

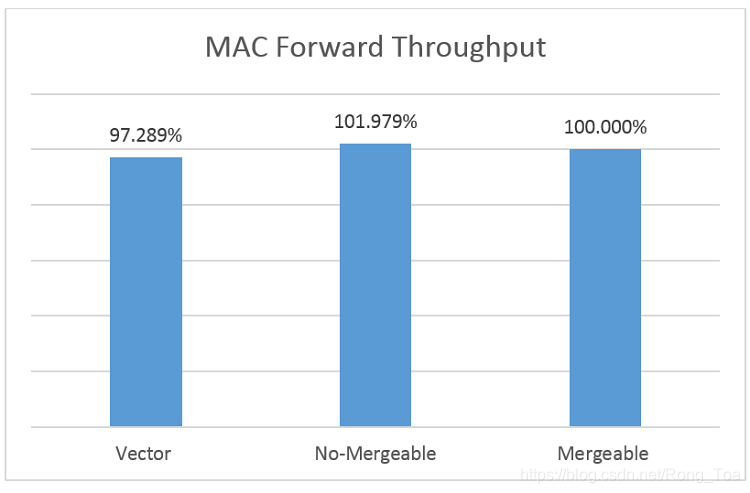

在MAC转发配置下，不同路径的转发性能如下：

在这种情况下，这三个路径的性能几乎相同。我们建议使用可合并路径，因为它提供了更多功能。

PVP MAC转发吞吐量

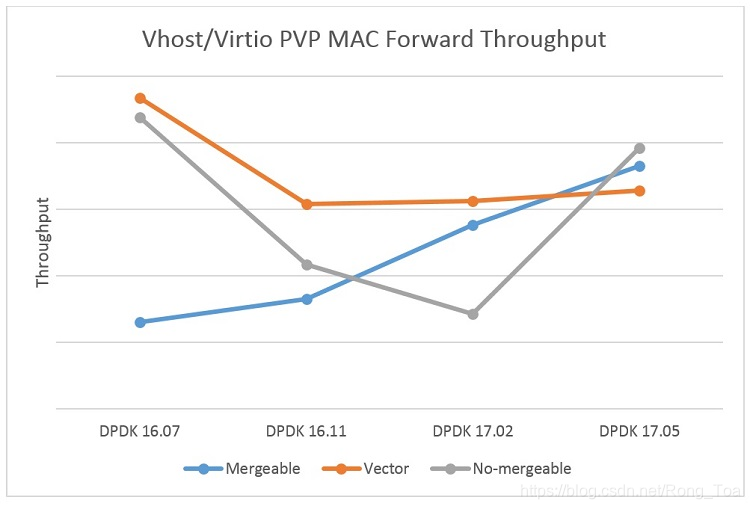

下图显示了从DPDK 16.07开始在x86平台上PVP MAC的转发性能趋势。由于可合并路径的应用场景更广，DPDK工程师从那时开始对其进行了优化，并且PVP的性能在此路径上提高了近20％。

注意：DPDK 16.11的性能下降主要是由于添加的新功能（例如vhost xstats和间接描述符表）带来的开销。

测试台信息

CPU：英特尔®至强®CPU E5-2680 v2 @ 2.80GHz

操作系统：Ubuntu 16.04

关于作者

姚雷是英特尔的软件工程师。他主要负责与DPDK虚拟化测试相关的工作。
