0 致读者

此篇为专栏 《紫光同创FPGA开发笔记》 的第一篇，记录我的学习紫光同创 FPGA 的一些开发过程和心得感悟，刚接触 FPGA 的朋友们可以先去我主页置顶 《FPGA零基础入门学习路线》来做最基础的扫盲。

本篇内容基于笔者实际开发过程和正点原子资料撰写，将会详细讲解此 FPGA 实验的全流程，诚挚地欢迎各位读者在评论区或者私信我交流！

本篇内容基于2023年FPGA创新设计竞赛的例程，旨在解决紫光同创 HMIC_S(DDR) IP 无法仿真的问题。

1 更改 sim/modelsim 中的具体文件

1.1 增加 Windows 批处理文件

在此文件夹下新建一个文本文档（.txt），添加如下内容：

vsim -gui -do sim.tcl

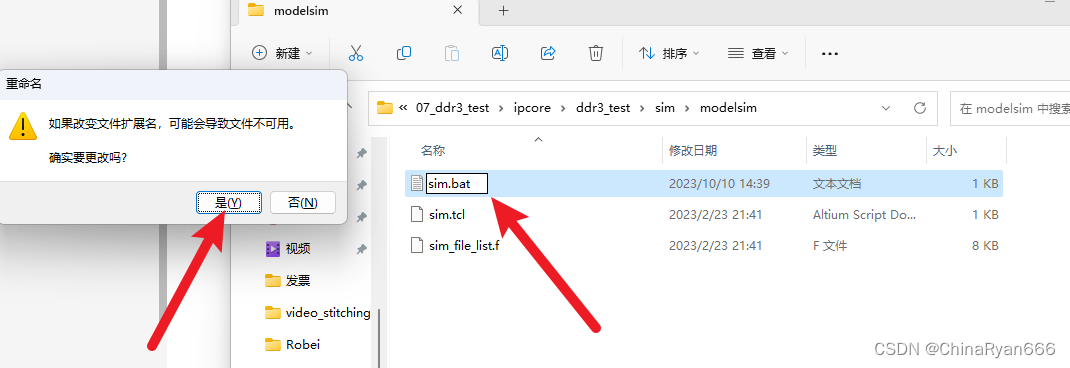

保存后退出，然后将其重命名为 sim.bat。这一步的作用是能够直接双击运行 modelsim。

1.2 更改 sim.tcl 文件

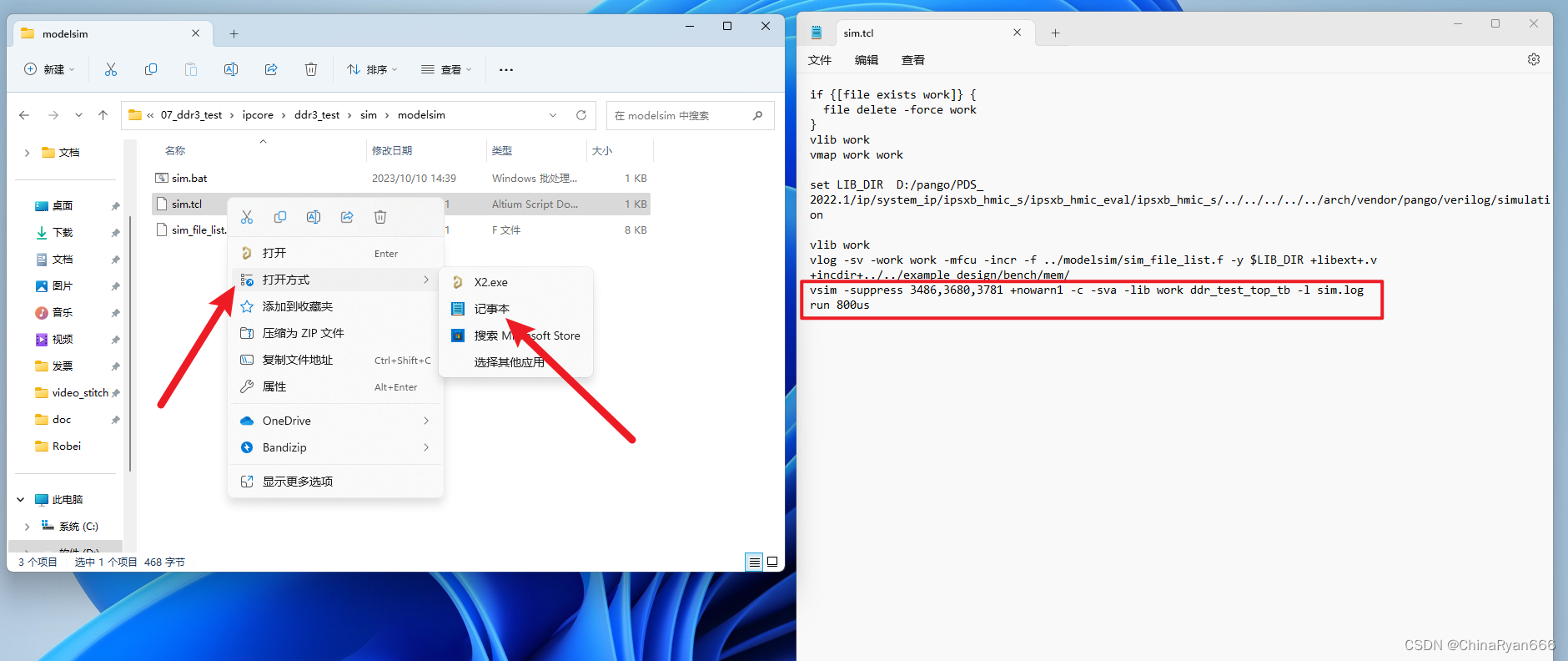

用 “记事本” 打开方式，打开 sim.tcl 文件，找到最后两行代码，并将其注释掉。

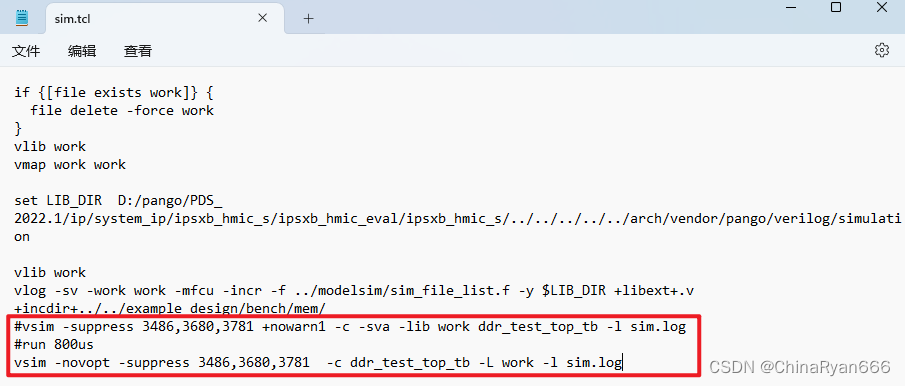

在最后一行添加如下代码：

vsim -novopt -suppress 3486,3680,3781  -c ddr_test_top_tb -L work -l sim.log

这一步的作用是防止 modelsim 闪退。

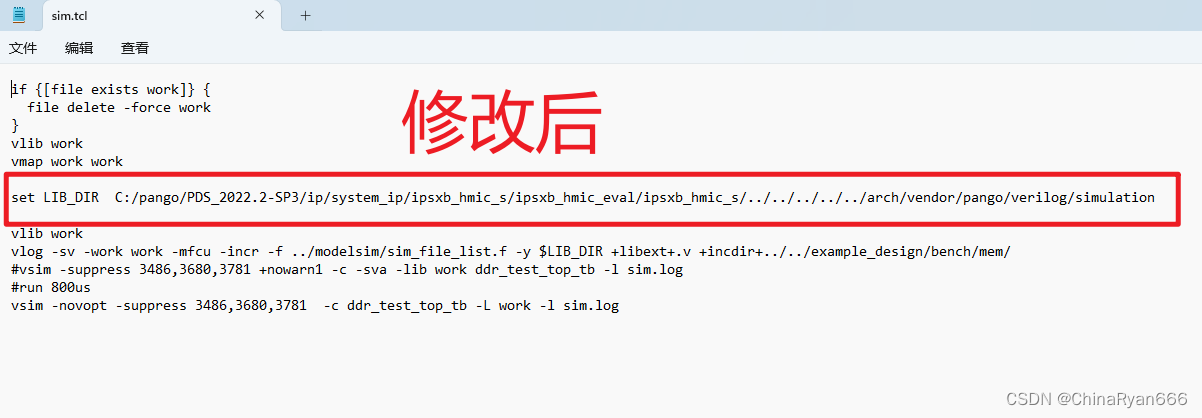

接着更改下PDS的安装路径，将路径更改为自己电脑上的：

1.3 更改 sim_file_list.f 文件

这个文件包含了仿真要用的设计文件、测试文件、各种库，由于里面存在绝对路径，因此需要进行更改。

用 “记事本” 打开方式，打开 sim_file_list.f 文件。

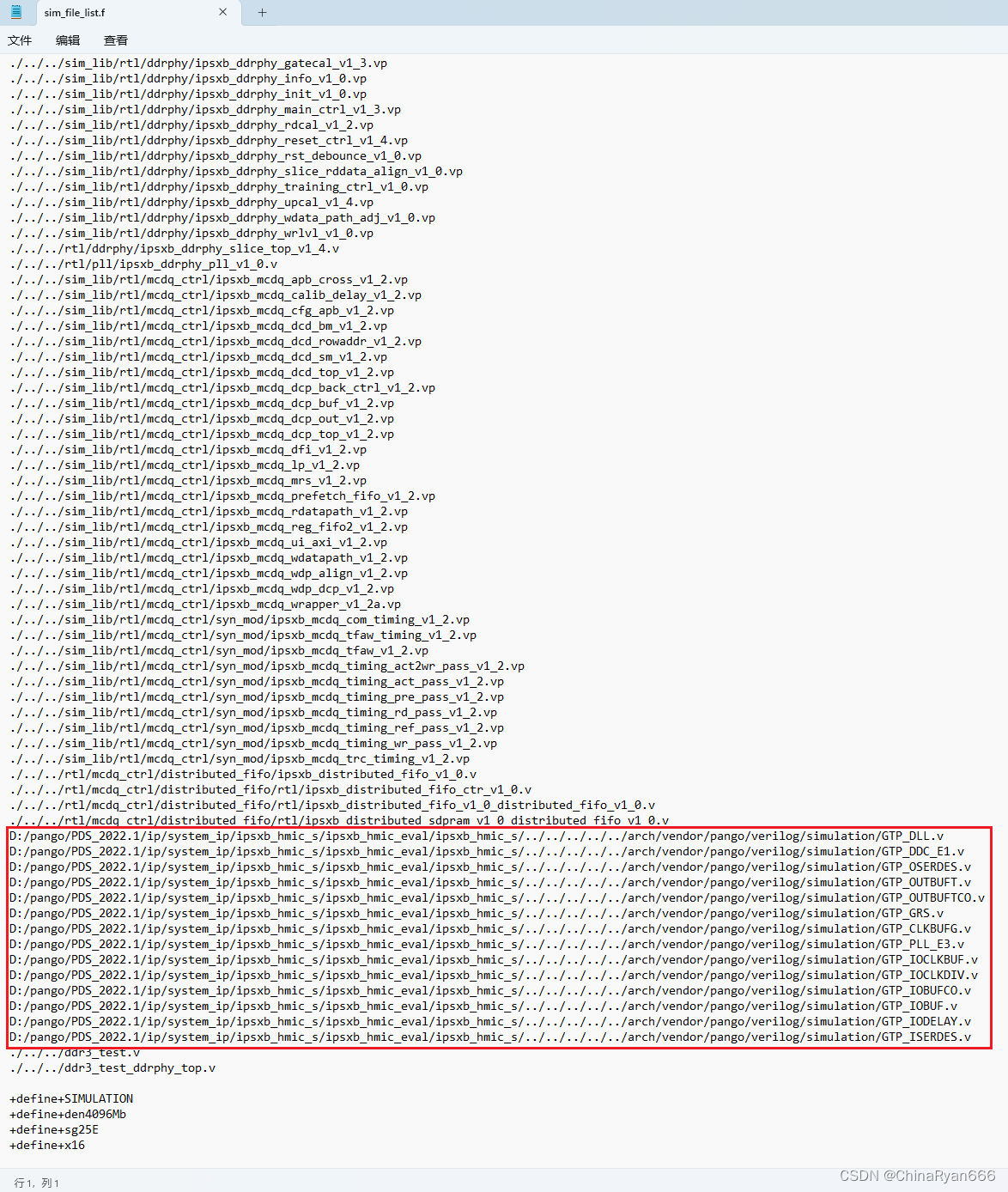

在文件的最后部分找到 “含有绝对路径的内容”。

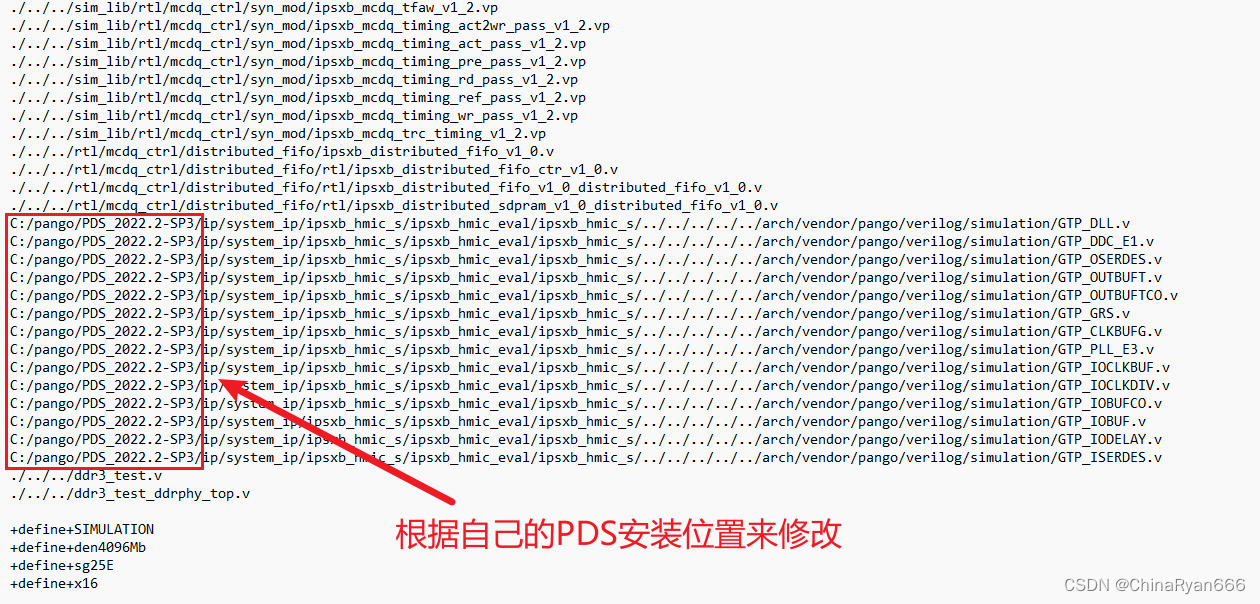

将含有绝对路径的内容更改为自己的 PDS 安装的位置（我安装在C盘下），否则运行 modelsim 时会报错，提示找不到相应的文件。

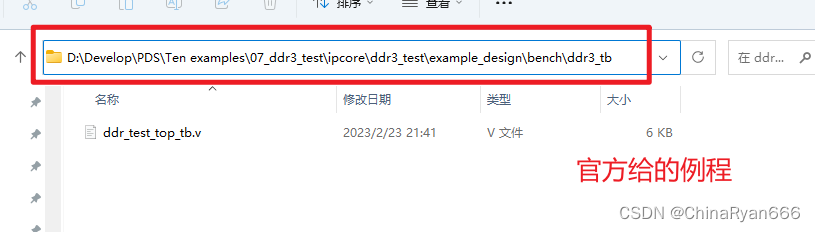

2 更改 example_design/bench/ddr3_tb 中的仿真文件

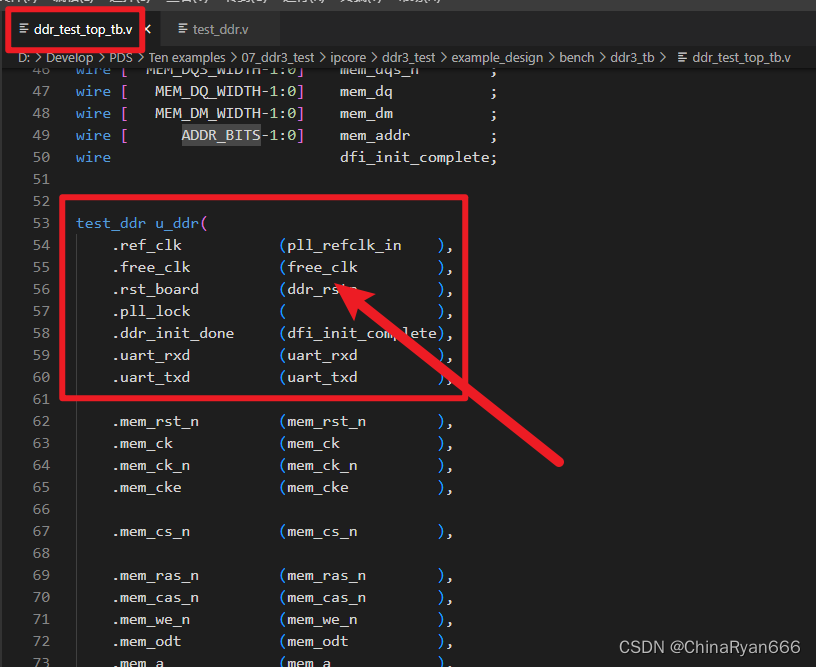

查看 ddr_test_top_tb.v 中对 test_ddr.v 例化的代码：

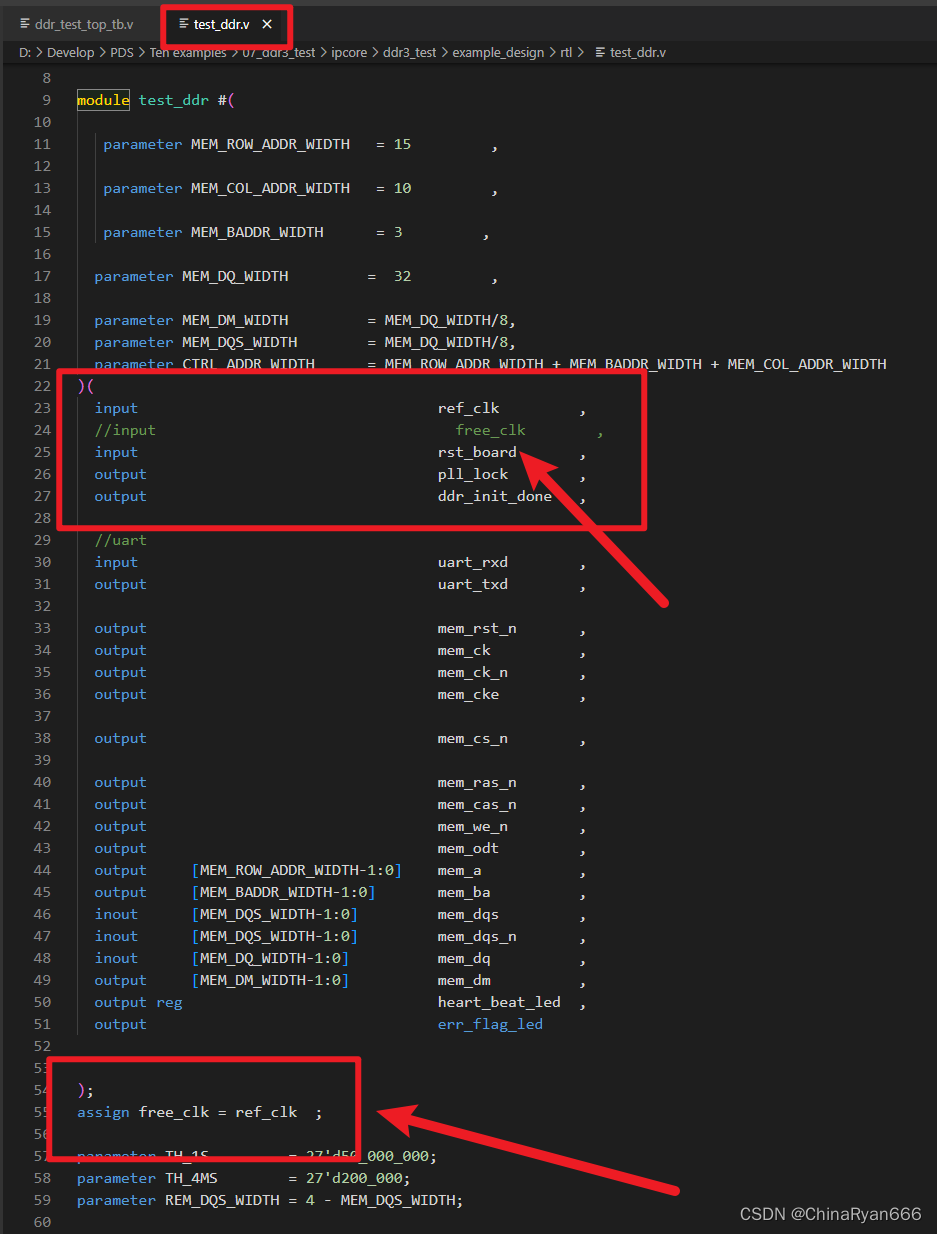

由于官方例程中将 free_clk 做了修改，让其直接 assign free_clk = ref_clk，并注释掉了 free_clk 端口，因此这里要把例化部分的 free_clk 端口删掉。

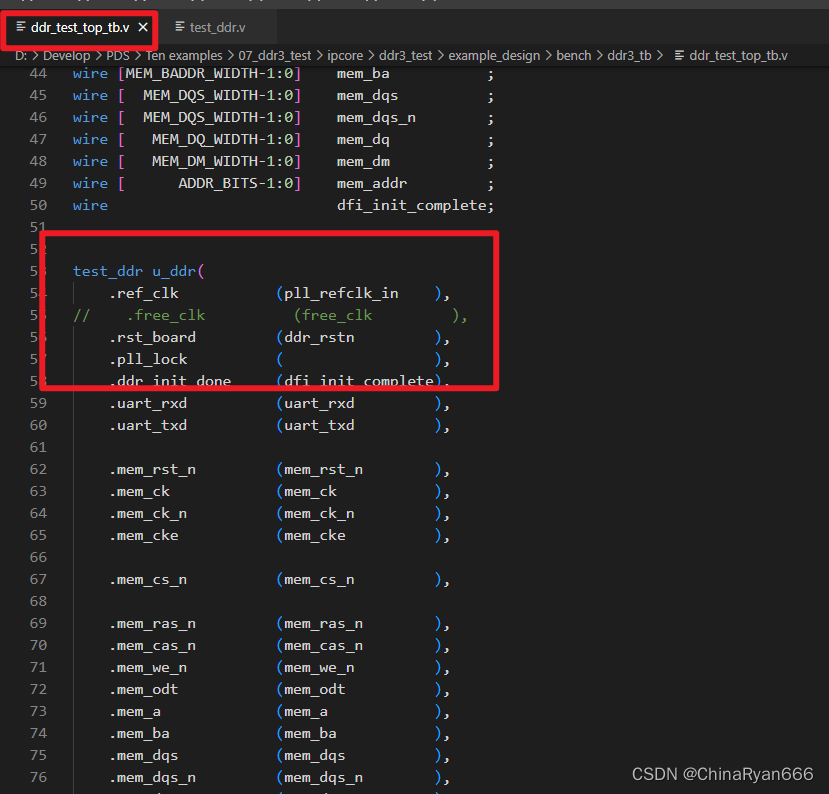

修改后如下：

3 例化 HMIC_S IP 注意事项

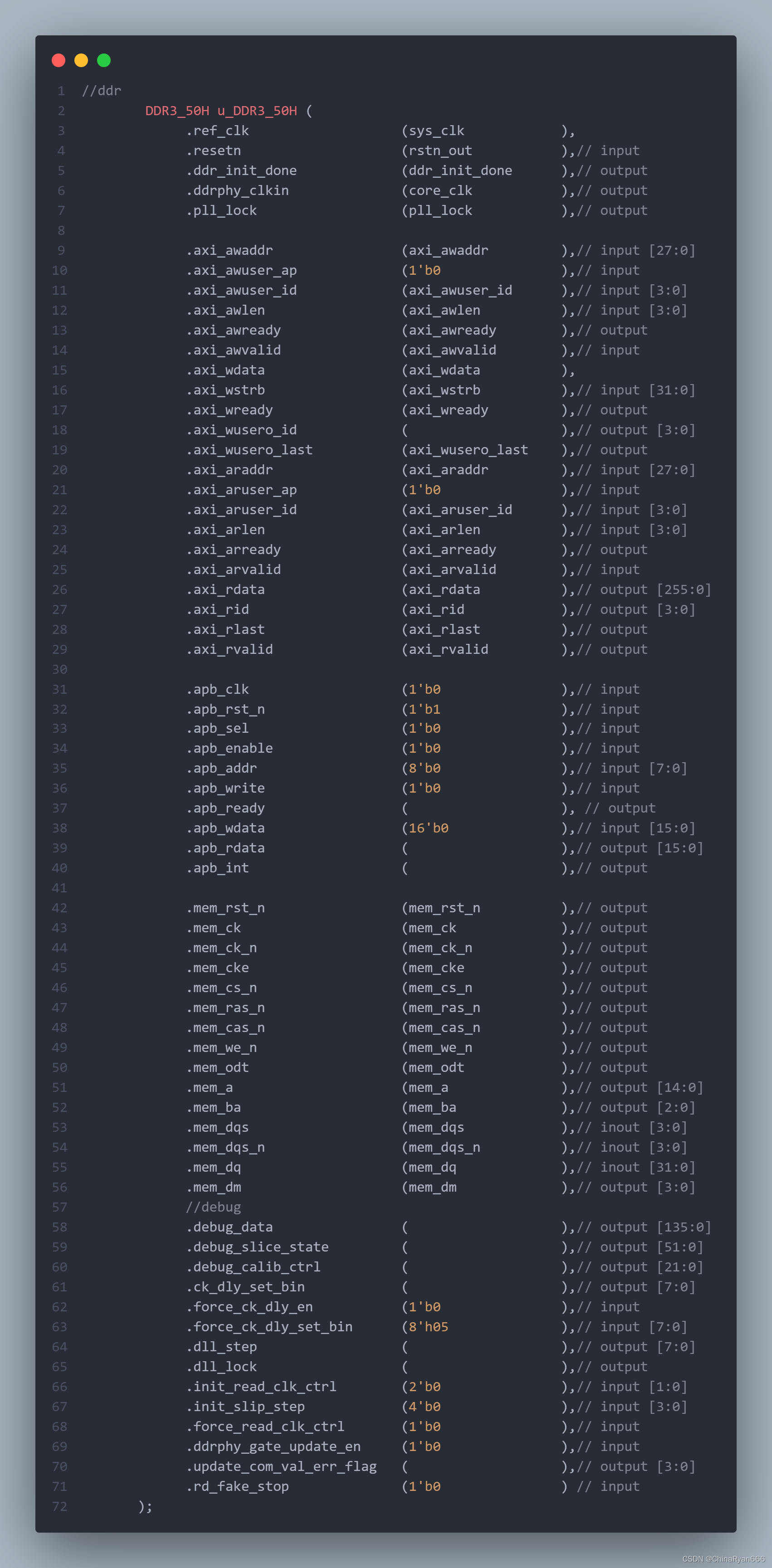

HMIC_S 1.4 IP多了 debug 调试的一些接口，debug 的一些接口必须配置才能够实现仿真运行。参考例化代码（demo10_HDMI_DDR3_OV5640_test）：

4 总结

我们按照如上步骤修改后，即可正常仿真。同时当添加完仿真所需观察的信号后，我们可以将其另存为一个 .do 文件，这样在下次需要仿真时就可以省去查找和添加信号的时间。选择 File 后点击 Save Format 即可。

如果想对紫光同创的 DDR3 进一步学习，可以参考本专栏中的《基于紫光同创 FPGA 的 DDR3 读写实验》，内含3万字的详细讲解，以此抛砖引玉。

希望以上的内容对您有所帮助，诚挚地欢迎各位读者在评论区或者私信我交流！
