数据链路层协议

0. 数据链路层解决的问题

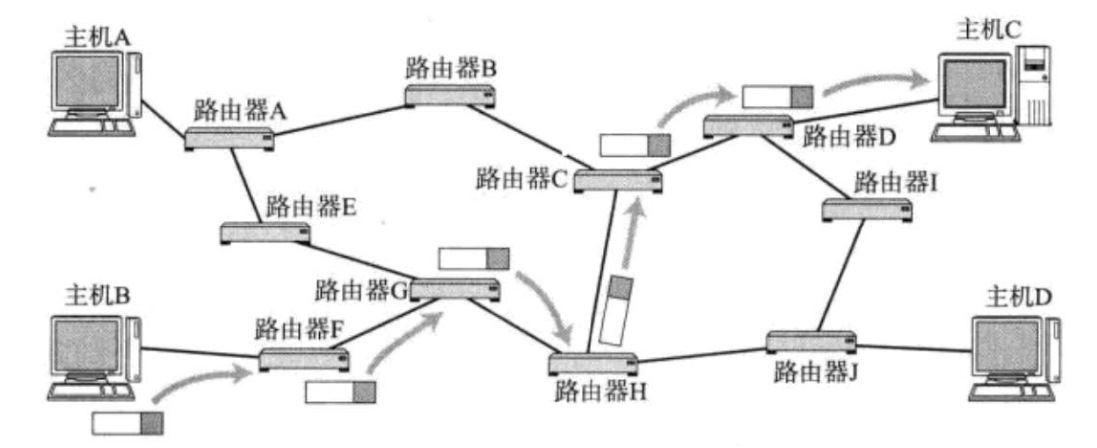

现在要把数据从主机B发送到主机C。数据报文在进行转发时是要一跳一跳的从一台主机跳到另一台主机，最终才能将数据转发到目标主机。IP解决的并不是把数据从B传到C的问题，而是帮我们提供路径选择。

在这里插入图片描述

把数据从主机B发送到主机C，我们知道了为什么要从路由器F到G(IP路由选择)；那怎么把数据从B发送到F，这就是数据链路层要解决的问题。
数据从B送到F，同一个子网内两台主机可以直接通信，所以当前主机B一定和下一条路由器F属于同一个子网，路由器F一定和它下一条路由器G属于同一个子网。把数据从B送到F的本质就是：在同一个子网内，数据是如何发送的
所以所谓跨网络的本质：就是经历很多子网或者局域网；跨网络传输：在很多局域网内进行路由选择和转发
将数据从A主机跨网络送到B主机的能力：传输层TCP保证了数据发送时的可靠性；网络层IP提供了数据发送时路径选择的能力，数据链路层解决了一个局域网内两台主机如何通信的问题。

1. 以太网协议

(1) 认识以太网

“以太网” 不是一种具体的网络, 而是一种技术标准; 既包含了数据链路层的内容, 也包含了一些物理层的内容。例如: 规定了网络拓扑结构, 访问控制方式, 传输速率等;
例如以太网中的网线必须使用双绞线; 传输速率有10M, 100M, 1000M等;
以太网是当前应用最广泛的局域网技术; 和以太网并列的还有令牌环网, 无线LAN等;

(2) 以太网帧格式

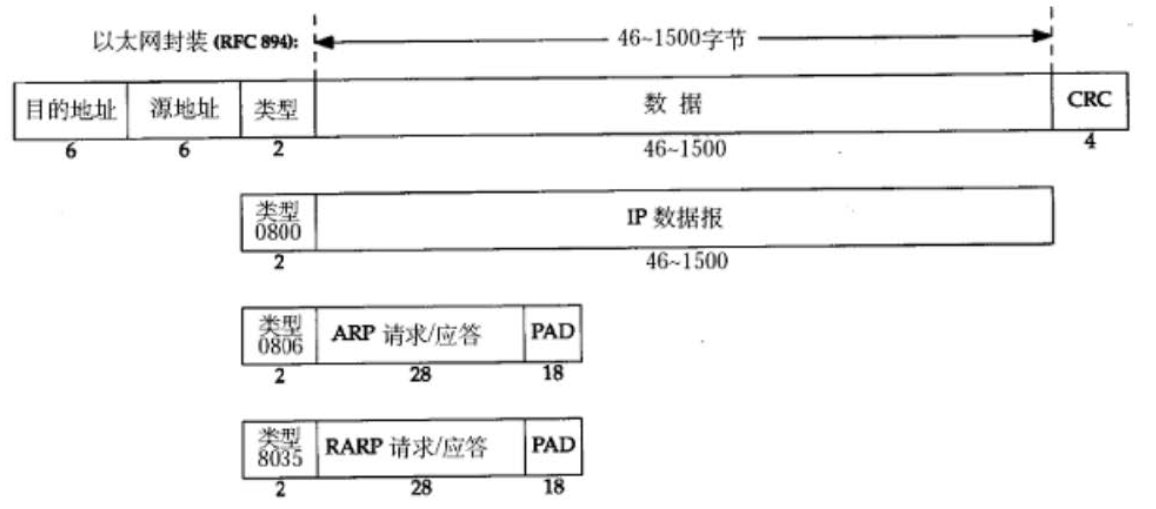

以太网的帧格式如下所示：

在这里插入图片描述

源地址和目的地址是指网卡的硬件地址(也叫MAC地址), 长度是48位,是在网卡出厂时固化的;
帧协议类型字段有三种值,分别对应IP、ARP、RARP;
帧末尾是CRC校验码。

<1> 两个核心问题

报头和有效载荷如何分离(解包)

以太网MAC帧的帧头和帧尾都是固定长度，当底层收到一个MAC帧后，直接提取出MAC帧当中固定长度的帧头和帧尾，此时剩下的就是有效载荷了。
如何决定将有效载荷交付给上层的哪一个协议？

根据MAC帧的帧头中2字节帧协议类型来向上交付

(3) 认识MAC地址

详细请看博客：网络基础1-CSDN博客

MAC地址用来识别数据链路层中相连的节点;
长度为48位, 及6个字节。一般用16进制数字加上冒号的形式来表示(例如: 08:00:27:03:fb:19)
在网卡出厂时就确定了, 不能修改。 mac地址通常是唯一的(虚拟机中的mac地址不是真实的mac地址, 可能会冲突; 也有些网卡支持用户配置mac地址)。

对比MAC地址和IP地址

IP地址描述的是路途总体的起点和终点;
MAC地址描述的是路途上的每一个区间的起点和终点;

(4) 局域网通信原理

故事版：网络基础1-CSDN博客

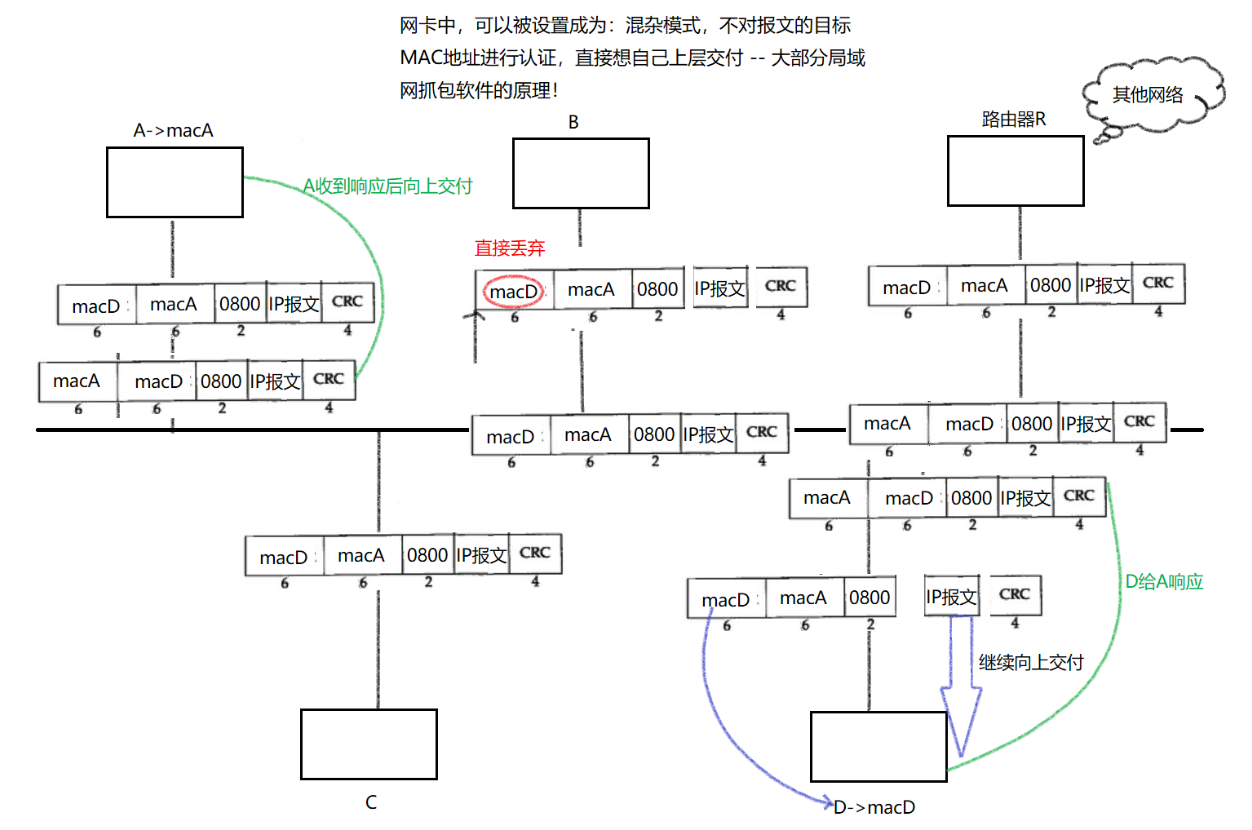

局域网通信的一般过程：主机A和主机D通信过程

在这里插入图片描述

A主机构建MAC帧，A主机把数据发到局域网中，其他主机收到了吗？

收到了，B R C D 包括A自己都收到了，这里的收到指的是在他们各自的数据链路层收到了。
以B为例，收到此数据帧后会进行报头和有效载荷的分离，分离后发现此数据帧报头是macD不是macB，就直接把此报文丢弃了。那么此报文有向上交付吗？没有，主机B从IP层往上并不知道曾经收到过这个报文，上层不知道，就相当于主机B从未收到过这个数据帧。同理R，C也直接把此报文丢弃了。
即主机A与主机D发送数据时，B R C 在底层都收到了，只是B R C把报文丢弃了。整个过程就好像主机A与主机D单独通信。主机D收到主机A的报文后，会给A进行响应，过程就如同A给D请求时相同。
大部分局域网抓包软件的原理：网卡中设置成混杂模式(不对数据过滤)，不对报文的目标MAC地址进行认证，直接进行向上交付

局域网中的数据碰撞问题

局域网是一份共享的资源，两台主机之间通信时若有其他主机之间也在通信，这些数据就会发生干扰碰撞。即局域网中，任何时刻，只能有一台主机在给另一台主机发送数据帧，否则可能会发生数据碰撞的问题。
我们平时也把局域网称为碰撞域。一旦发生数据碰撞怎么解决呢？mac帧协议的CRC校验码会进行碰撞检测，当检测到发生了碰撞时会进行碰撞避免。所谓的碰撞避免就是“等一会”(sleep(随机数))，错开发送时间，然后再重新发送mac帧。
局域网中任何一台主机都使用以太网，任何一台主机发出数据时都要做碰撞检测和碰撞避免，一旦发生碰撞可不是一台主机在碰撞检测和碰撞避免，而是多台主机。主机随机休息的时间不同会在较大概率上错开发送数据时间，大家都休息时曾经不休息的主机就可以发送数据。那么在局域网中的碰撞会很严重吗，有可能但并不影响不要忽略光速传播的速率。
在系统角度：局域网就是一种临界资源，碰撞检测和碰撞避免是保证临界资源的安全性的策略；局域网中的各个主机就是进程，他们就想访问临界资源。
基于局域网通信原理，可以通过向局域网中不断发送大量的垃圾数据，此时就不断尝试与局域网中的数据发生碰撞，发送方会认为自己丢包进行重传，就能黑掉这个局域网。

交换机

局域网中主机越多，碰撞概率越高。我们平时在学校里可能中午时间校园网比较卡，大家都在连接碰撞概率高，容易丢包，拉匀时间线就是带宽比较低；而半夜两三点网速很快。

在这里插入图片描述

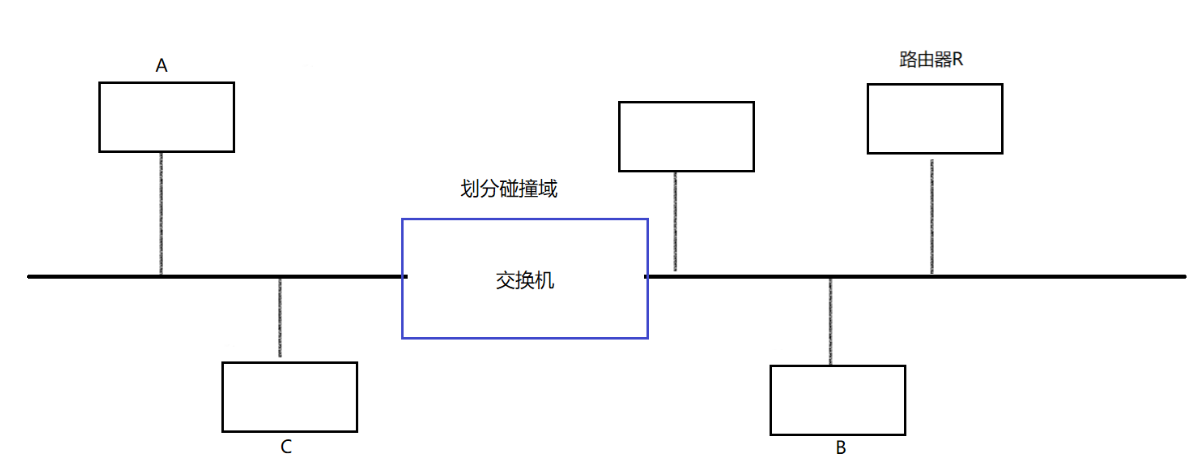

为了解决上面主机越多，碰撞概率越高的问题。可以在局域网中使用交换机。交换机能够对局域网进行碰撞域划分，在一定概率上大大较少数据碰撞的概率。例如图中主机A、C之间的数据转发将不会被交换机转发至另一侧；同时交换机能够识别局部性的碰撞，如果交换机一侧发生了碰撞，那么就不会对这个碰撞数据进行转发，该次碰撞将不会影响另一侧的数据转发。

(5) MTU

<1> 认识MTU

MTU相当于发快递时对包裹尺寸的限制。这个限制是不同的数据链路对应的物理层, 产生的限制。

以太网帧中的数据长度规定最小46字节,最大1500字节，ARP数据包的长度不够46字节,要在后面补填充位;
最大值1500称为以太网的最大传输单元(MTU),不同的网络类型有不同的MTU;
如果一个数据包从以太网路由到拨号链路上,数据包长度大于拨号链路的MTU了,则需要对数据包进行分片 (fragmentation);
不同的数据链路层标准的MTU是不同的;

<2> MTU对IP协议的影响

由于数据链路层MTU的限制, 对于较大的IP数据包要进行分包。

将较大的IP包分成多个小包, 并给每个小包打上标签;
每个小包IP协议头的 16位标识(id) 都是相同的;
每个小包的IP协议头的3位标志字段中, 第2位置为0, 表示允许分片, 第3位来表示结束标记(当前是否是最
后一个小包, 是的话置为1, 否则置为0);
到达对端时再将这些小包, 会按顺序重组, 拼装到一起返回给传输层;
一旦这些小包中任意一个小包丢失, 接收端的重组就会失败。但是IP层不会负责重新传输数据

<3> MTU对UDP协议的影响

让我们回顾一下UDP协议:

一旦UDP携带的数据超过1472(1500 - 20(IP首部) - 8(UDP首部)), 那么就会在网络层分成多个IP数据报。
这多个IP数据报有任意一个丢失, 都会引起接收端网络层重组失败。那么这就意味着, 如果UDP数据报在
网络层被分片, 整个数据被丢失的概率就大大增加了。

<4> MTU对TCP协议的影响

让我们再回顾一下TCP协议:

TCP的一个数据报也不能无限大, 还是受制于MTU。TCP的单个数据报的最大消息长度, 称为MSS(Max
Segment Size);
TCP在建立连接的过程中, 通信双方会进行MSS协商。
最理想的情况下, MSS的值正好是在IP不会被分片处理的最大长度(这个长度仍是受制于数据链路层的MTU)。
双方在发送SYN的时候会在TCP头部写入自己能支持的MSS值。
然后双方得知对方的MSS值之后, 选择较小的作为最终MSS。
MSS的值就是在TCP首部的40字节变长选项中(kind=2);

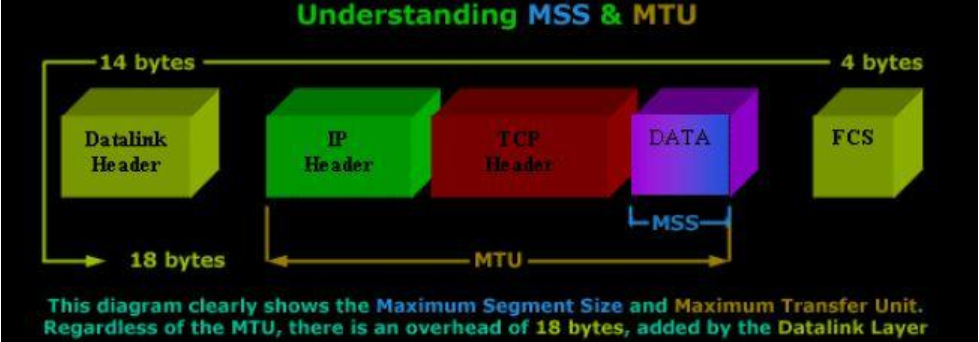

MSS和MTU的关系

在这里插入图片描述

<5>查看硬件地址和MTU

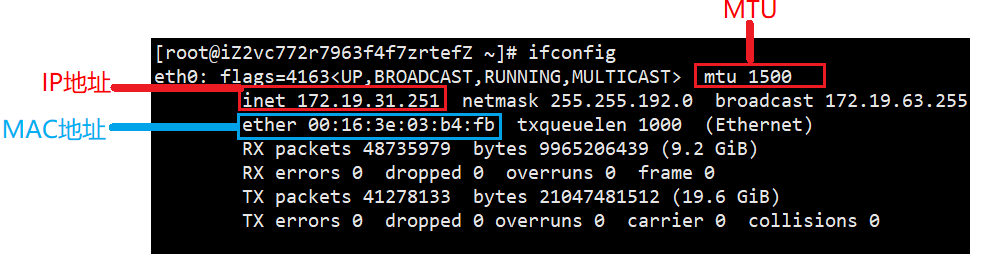

使用ifconfig命令, 即可查看ip地址, mac地址, 和MTU;

在这里插入图片描述

2. ARP协议

地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。ARP不是一个单纯的数据链路层的协议, 而是一个介于数据链路层和网络层之间的协议;

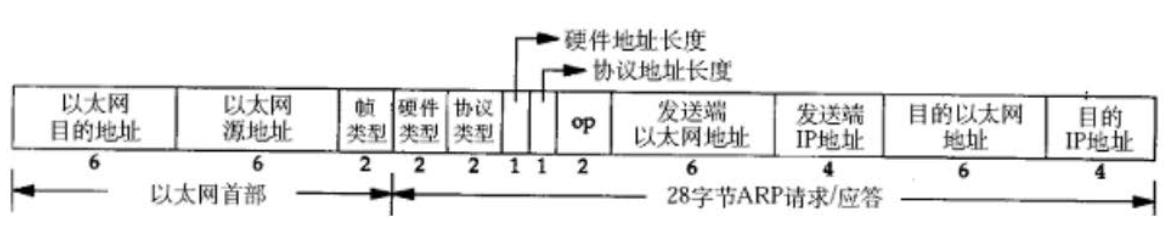

(1) ARP数据报的格式

在这里插入图片描述

注意到源MAC地址、目的MAC地址在以太网首部和ARP请求中各出现一次,对于链路层为以太网的情况是多余的,但如果链路层是其它类型的网络则有可能是必要的。
以太网目的地址，不知道时，填成FFFFFF代表局域网广播地址
帧类型，如果是ARP封装MAC帧时，填成0806代表ARP的请求或应答
硬件类型指链路层网络类型,1为以太网;
协议类型指要转换的地址类型,0x0800为IP地址;
硬件地址长度对于以太网地址为6字节;
协议地址长度对于和IP地址为4字节;
op字段为1表示ARP请求,op字段为2表示ARP应答。
目的以太网地址，不知道时，也填成FFFFFF，用作占位符

(2) ARP协议的作用

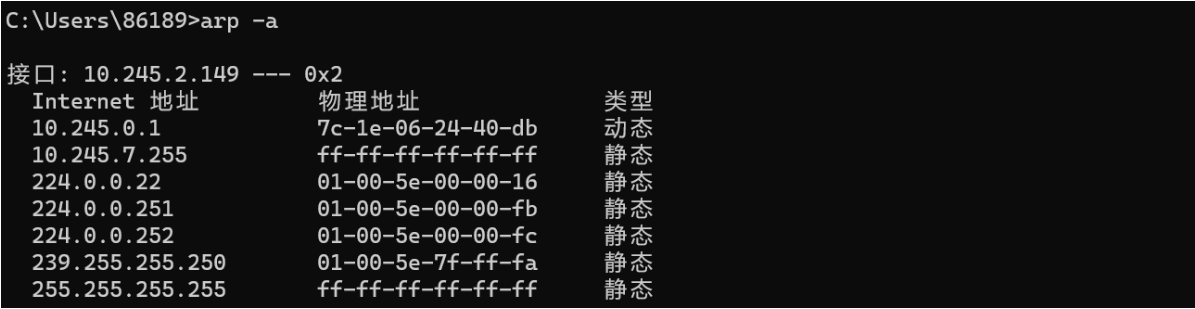

ARP协议建立了主机 IP地址和 MAC地址的映射关系。

在网络通讯时,源主机的应用程序知道目的主机的IP地址和端口号,却不知道目的主机的硬件地址;
数据包首先是被网卡接收到再去处理上层协议的,如果接收到的数据包的硬件地址与本机不符,则直接丢弃;
因此在通讯前必须获得目的主机的硬件地址;

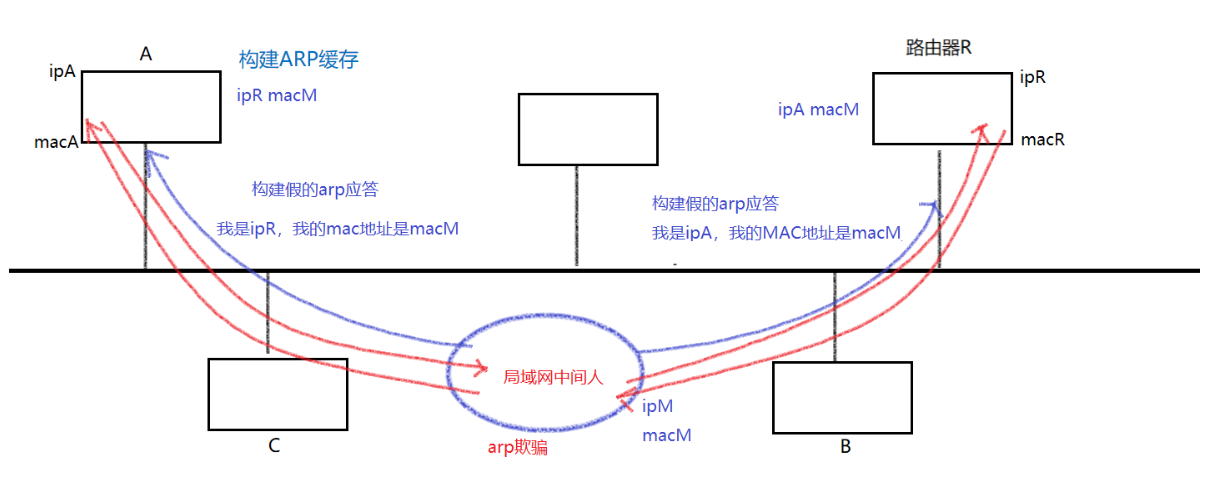

(3) ARP协议的工作流程

<1> 故事版

今天老师在教室里给学生上课。正常上课前，教务处会提前给老师一份学生名单便于老师的提问点名；可是今天由于疏忽给老师了一份学生学号的列表。老师本人比较负责，点名提问时会先问：学号是20010的学生是谁，此动作就是在教室里广播；所有同学都收到了，此时大家会与自己学号作对比，发现不是自己就丢弃；此时学号为20010的学生站起来，说：老师，我叫张三。你可以提问我。老师就此得到了这位同学的姓名，在此过程中老师并没有提问而是做了学号转姓名的工作。
老师在此过程中做的就是ARP工作；学生学号就等同于IP地址，学生姓名就等同于MAC地址

<2> 整个流程

共识：

在局域网中，任何一台主机都有可能向别人发起ARP请求或者收到别人发的ARP请求；即任何一台主机都会收到别人的ARP应答或者收到别人发的ARP请求。
任何主机收到ARP后，优先看OP

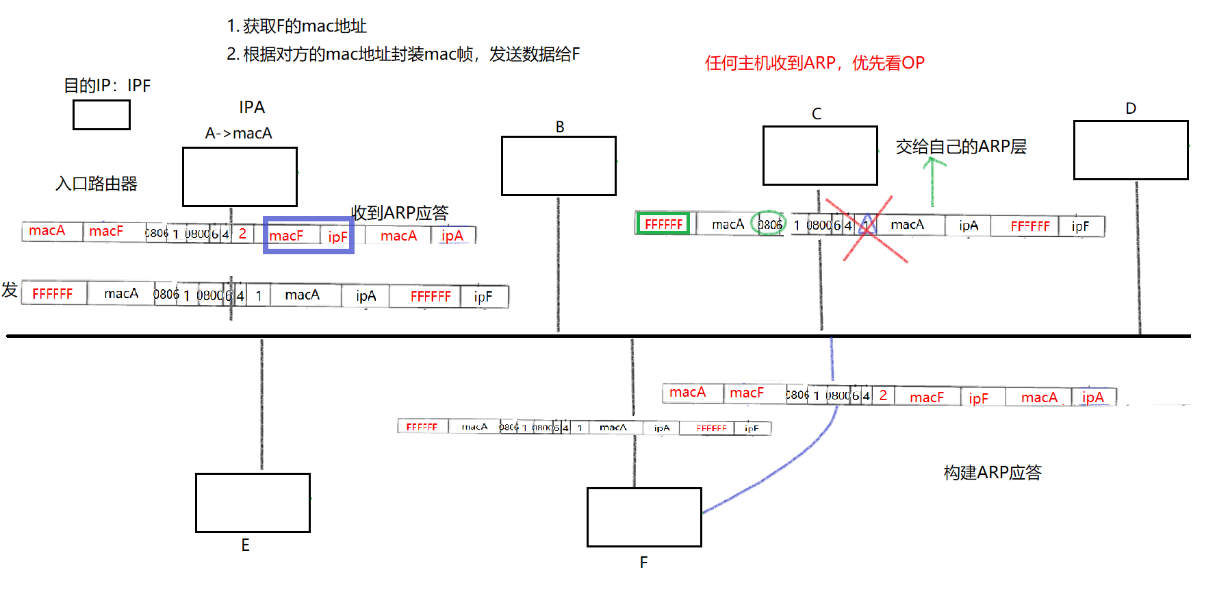

以A和F通信为例：

在这里插入图片描述

A给F发送数据帧时，B，C，D，E，F所有主机都会收到这个数据帧，会不会处理呢？以C为例，对比目的MAC地址是全F，报头和有效载荷分离后会交给自己的ARP层(由于帧类型是0806)，同理其他的所有主机全都会向上交付。主机C收到ARP请求后，先看OP，再看目的IP地址。发现不是请求自己就直接在ARP层丢弃掉对应报文。
主机F收到后，发现是在请求自己，就会构建ARP应答发送给A，此时局域网内的其他主机也收到了，它们会处理吗？以D为例，对比目的MAC地址是MACA，直接丢弃，同理对于B，C，D，E同样丢弃。A收到后发现目的MAC地址是自己，再看帧类型是0806代表ARP，向上交付，先看OP是2后提取ARP中的源MAC和源IP，就拿到了主机F的MAC地址。
