交换机工作原理

一.交换机概念

交换机是一种网络设备，用于连接多台计算机或其他网络设备，使它们能够相互通信和共享资源。交换机根据MAC地址来识别不同设备，并将数据包转发到目标设备。它具有多个端口，每个端口连接到一个设备，并根据需要将数据包转发到相应的端口。交换机具有高速数据传输能力，可以提供快速和可靠的网络连接。

二.交换机工作原理

交换机是一种网络设备，用于在局域网中传输数据。其工作原理主要包括以下几个方面：

1. 学习MAC地址：交换机通过学习网络中所有设备的MAC地址，建立一个MAC地址表。当收到一个数据包时，交换机会根据数据包中的源MAC地址，将其存入MAC地址表中。

2. 存储转发：交换机根据MAC地址表，将数据包转发到正确的端口。当收到一个数据包时，交换机会查询MAC地址表，找到目标MAC地址对应的端口，并将数据包转发到该端口。

3. 广播和组播：当交换机收到一个广播或组播数据包时，会将其转发到所有端口（除了接收端口）。这样所有设备都能接收到广播或组播消息。

4. VLAN划分：交换机可以将局域网划分为多个虚拟局域网（VLAN）。不同VLAN的设备不能直接通信，需要通过交换机进行路由转发。

5. 碰撞域隔离：交换机可以将每个端口连接的设备隔离成独立的碰撞域。当一个设备发送数据时，不会造成其他设备的干扰或冲突。

6. 网络流量控制：交换机可以通过限制每个端口的带宽来控制网络流量。这样可以避免某个设备占用过多的带宽，从而影响其他设备的通信速度。

总的来说，交换机通过学习MAC地址、存储转发、广播和组播、VLAN划分、碰撞域隔离和网络流量控制等技术，实现了高效的局域网数据传输。

三.常见交换机类型

1. 传统交换机（Traditional Switch）：传统交换机是最基础的交换机类型，它主要用于在局域网内进行数据包的转发。

2. 二层交换机（Layer 2 Switch）：二层交换机工作在数据链路层，主要根据MAC地址进行数据包的转发。

3. 三层交换机（Layer 3 Switch）：三层交换机不仅可以进行MAC地址的转发，还可以根据IP地址进行路由转发，具有路由器的部分功能。

4. 模块化交换机（Modular Switch）：模块化交换机具有可扩展性强的特点，可以根据需求进行模块的添加和替换，以适应不同的网络环境。

5. 无线交换机（Wireless Switch）：无线交换机主要用于无线局域网（WLAN）的管理和控制，可以实现对无线设备的连接、认证和流量控制等功能。

6. 网络交换机（Network Switch）：网络交换机是一种功能更加强大的交换机类型，除了提供基本的数据包转发功能外，还可以实现诸如VLAN、QoS、链路聚合等高级功能。

四.交换机工作过程

交换机是一种网络设备，主要作用是在局域网中实现数据的转发和交换。交换机的工作过程如下：

1. 接收数据帧：交换机通过网卡接口接收到来自网络中的数据帧。

2. 解析目的MAC地址：交换机从数据帧中读取目的MAC地址，并将该地址与自己的MAC地址表进行比较。

3. 查找目的MAC地址：如果目的MAC地址在MAC地址表中已经存在，则交换机根据表中对应的端口将数据帧发送到目的主机。

4. 广播数据帧：如果目的MAC地址在MAC地址表中不存在，则交换机会将数据帧广播给所有连接的端口，以便寻找目的主机。

5. 学习源MAC地址：当交换机接收到数据帧时，会将来源MAC地址添加到MAC地址表中，以便下次转发时可以直接找到该地址。

6. 转发数据帧：根据目的MAC地址的查找结果，交换机将数据帧发送到目的主机所在的端口。

7. 更新MAC地址表：如果目的MAC地址不在MAC地址表中，则交换机会将源MAC地址和接收到数据帧的端口添加到MAC地址表中，以便将来转发时可以直接找到该地址。

通过以上工作过程，交换机可以实现数据的快速转发和交换，提高局域网的传输效率和安全性

五.交换机工作流程图

引用：完整版：交换机工作过程和原理_交换机的工作原理4个步骤-CSDN博客

原文链接：https://blog.csdn.net/yuyeconglong/article/details/129102925

1.1、交换机初始状态

初始状态下，交换机并不知道所连接主机的MAC地址，所以MAC地址表为空。本例中，SWA为初始状态，在收到主机A发送的数据帧之前，MAC地址表中没有任何表项。

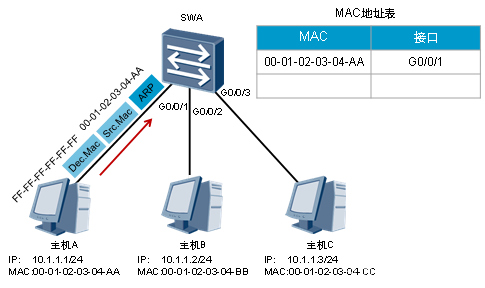

1.2、交换机学习阶段
如图2所示主机A发送数据给主机C时，一般会首先发送ARP请求来获取主机C的MAC地址，此ARP请求帧中的目的MAC地址是广播地址，源MAC地址是自己的MAC地址。SWA收到该帧后，会将源MAC地址和接收端口的映射关系添加到MAC地址表中。缺省情况下，交换机学习到的MAC地址表项的老化时间为300秒。如果在老化时间内再次收到主机A发送的数据帧，SWA中保存的主机A的MAC地址和G0/0/1的映射的老化时间会被刷新。此后，如果交换机收到目标MAC地址为00-01-02-03-04-AA的数据帧时，都将通过G0/0/1端口转发。需要注意的是管理员手动添加的MAC地址表项不会被老化刷新。

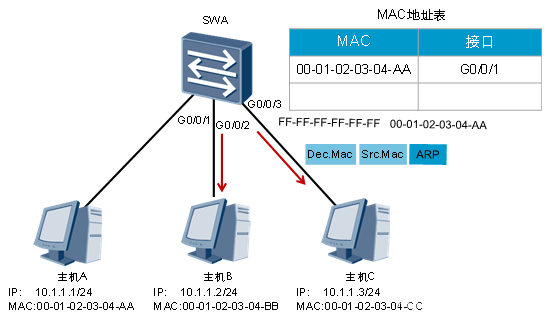

1.3、交换机转发数据帧

当数据帧的目的MAC地址不在MAC表中，或者目的MAC地址为广播地址时，交换机会泛洪该帧。如图3主机A发送的数据帧的目的MAC地址为广播地址，所以交换机会将此数据帧通过G0/0/2和G0/0/3端口广播到主机B和主机C。

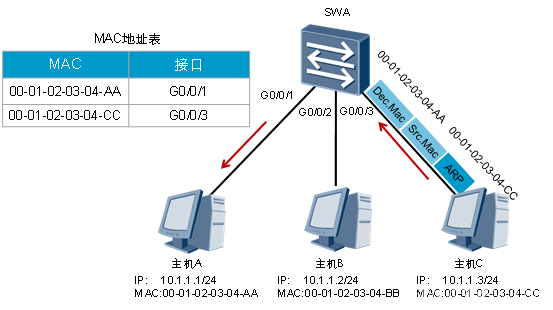

1.4、目的主机回复
主机B和主机C接收到此数据帧后，都会查看该ARP数据帧。但是主机B不会回复该帧，主机C会处理该帧并发送ARP回应，此回复数据帧的目的MAC地址为主机A的MAC地址，源MAC地址为主机C的MAC地址。SWA收到回复数据帧时，会将该帧的源MAC地址和接口的映射关系添加到MAC地址表中。如果此映射关系在MAC地址表已经存在，则会被刷新。然后SWA查询MAC地址表，根据帧的目的MAC地址找到对应的转发端口后，从G0/0/1转发此数据帧。



六.交换机优缺点

交换机是一种网络设备，用于连接计算机、服务器和其他网络设备。它在局域网（LAN）或广域网（WAN）中起到了数据交换和转发的作用。下面是交换机的一些优缺点：

优点：
1. 高速数据传输：交换机可以实现高速数据传输，因为它可以同时传输多个数据包，而不会出现冲突。
2. 提供更高的带宽：交换机可以为每个连接提供独立的带宽，这意味着每个设备都可以享受到更高的网络速度。
3. 提高网络安全性：交换机可以根据设备的MAC地址来进行数据转发，从而增强网络的安全性。
4. 支持多个端口：交换机通常具有多个端口，可以连接多台设备，使得多台设备可以同时进行数据传输。

缺点：
1. 成本较高：相比于集线器等网络设备，交换机的成本较高。
2. 使用复杂：交换机的配置和管理相对复杂，需要一定的技术知识和经验。
3. 单点故障：如果交换机出现故障，可能会导致整个网络不可用。
4. 可扩展性有限：一些低端的交换机可能无法支持大量设备的连接，因此对于大型网络环境来说，可能需要使用更高级的交换机或使用多个交换机来扩展网络。

七.交换机在现实运用

交换机在现实中有很多应用，以下是一些常见的例子：

1. 计算机网络：交换机是计算机网络中的核心设备，用于连接和转发数据包。它可以将数据包从一个端口接收并转发到适当的目的地，实现网络中的数据交换和路由。

2. 电话网络：在传统的电话网络中，交换机用于将电话呼叫连接到接收方。当一个人拨打电话时，交换机会通过识别呼叫的目的地将呼叫路由到正确的电话号码。

3. 电力系统：在电力系统中，交换机可以用于控制和调度电力供应。它可以根据需求调整电力源和负载之间的连接，以确保电力系统的稳定和高效运行。

4. 交通系统：在交通系统中，交换机用于控制和调度交通流量。例如，在交通信号灯中，交换机可以根据交通流量和优先级调整信号灯的变化，以优化交通流动。

5. 工业自动化：在工业自动化中，交换机用于控制和连接各种设备和传感器。它可以根据程序或传感器输入，将信号路由到适当的设备，实现自动化控制和监控。

这些只是交换机应用的一些例子，实际上，交换机在各个行业和领域都被广泛使用，以提高网络、通信、电力和交通系统的效率和可靠性。
