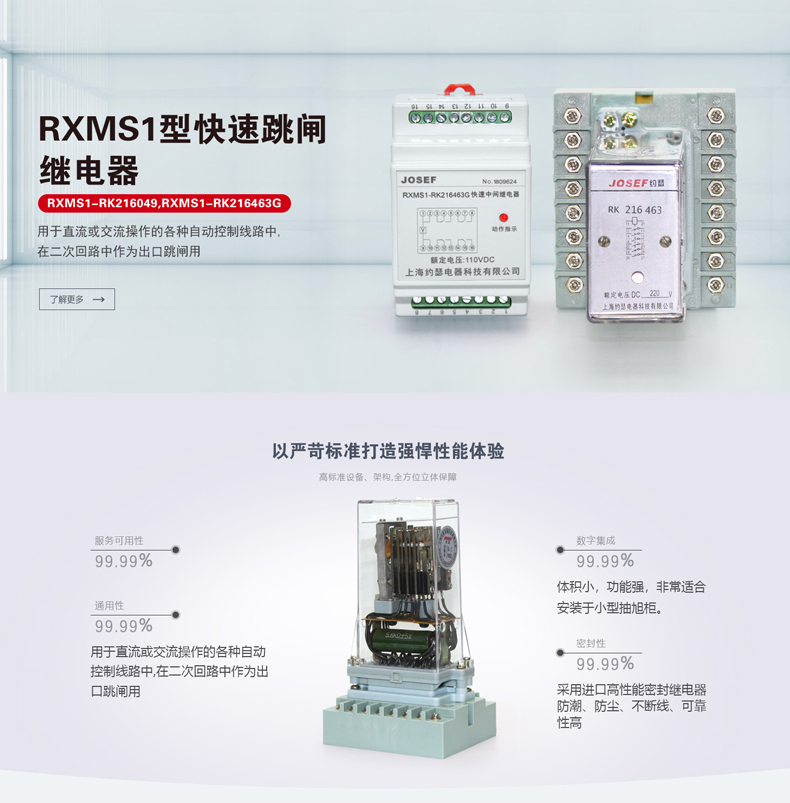

RXMS1 RK216763 DC110V快速跳闸继电器
品牌:JOSEF约瑟
名称:快速跳闸继电器
型号:RXMS1 RK 216 463；RK216 049
额定电压24,36,48,110,220,250VDC
触点电流4A
触点形式RK216 437
RXMS1 RK216763 DC110V快速跳闸继电器
系列型号
RXMS1 RK 216 437快速跳闸继电器；RXMS1 RK 216 237快速跳闸继电器；
RXMS1 RK 216 449快速跳闸继电器；RXMS1 RK 216 249快速跳闸继电器；
RXMS1 RK 216 450快速跳闸继电器；RXMS1 RK 216 250快速跳闸继电器；
RXMS1 RK 216 463快速跳闸继电器；RXMS1 RK 216 263快速跳闸继电器；
RXMS1 RK 216 465快速跳闸继电器；RXMS1 RK 216 265快速跳闸继电器；
RXMS1 RK 216 466快速跳闸继电器；RXMS1 RK 216 266快速跳闸继电器；
RXMS1 RK 216 438快速跳闸继电器；RXMS1 RK 216 238快速跳闸继电器；
RXMS1 RK 216 037快速跳闸继电器；RXMS1 RK 216 049快速跳闸继电器；
RXMS1 RK 216 050快速跳闸继电器；RXMS1 RK 216 063快速跳闸继电器；
RXMS1 RK 216 065快速跳闸继电器；RXMS1 RK 216 066快速跳闸继电器；
RXMS1 RK 216 038快速跳闸继电器；RXMS1 RK 216 563快速跳闸继电器；
RXMS1 RK 216 565快速跳闸继电器；RXMS1 RK 216 663快速跳闸继电器；
RXMS1 RK 216 665快速跳闸继电器；RXMS1 RK 216 763快速跳闸继电器；
RXMS1 RK 216 765快速跳闸继电器；

一、用途
RXMS1型快速跳闸继电器用于电力系统二次回路中作为出口跳闸用
二、特点
动作快速，动作时间有3.5-4ms及5-5.5ms和7.5-8ms。通过继电器罩壳上的小孔拨动衔铁可以试验触点动作情况。继电器可以电压起动电流自保(多有三个电流保持绕组)。
三、动作原理
RXMS1型快速跳闸继电器为电磁式继电器，由电磁系统，接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上，
活动非常灵活，反作用力靠触点簧的反力来实现，这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理，
使继电器的接触可靠性提高并价格低了接触电阻，提高了触点的通断能力。继电器外壳采用引进的Combiex凸出式模数插入结构。

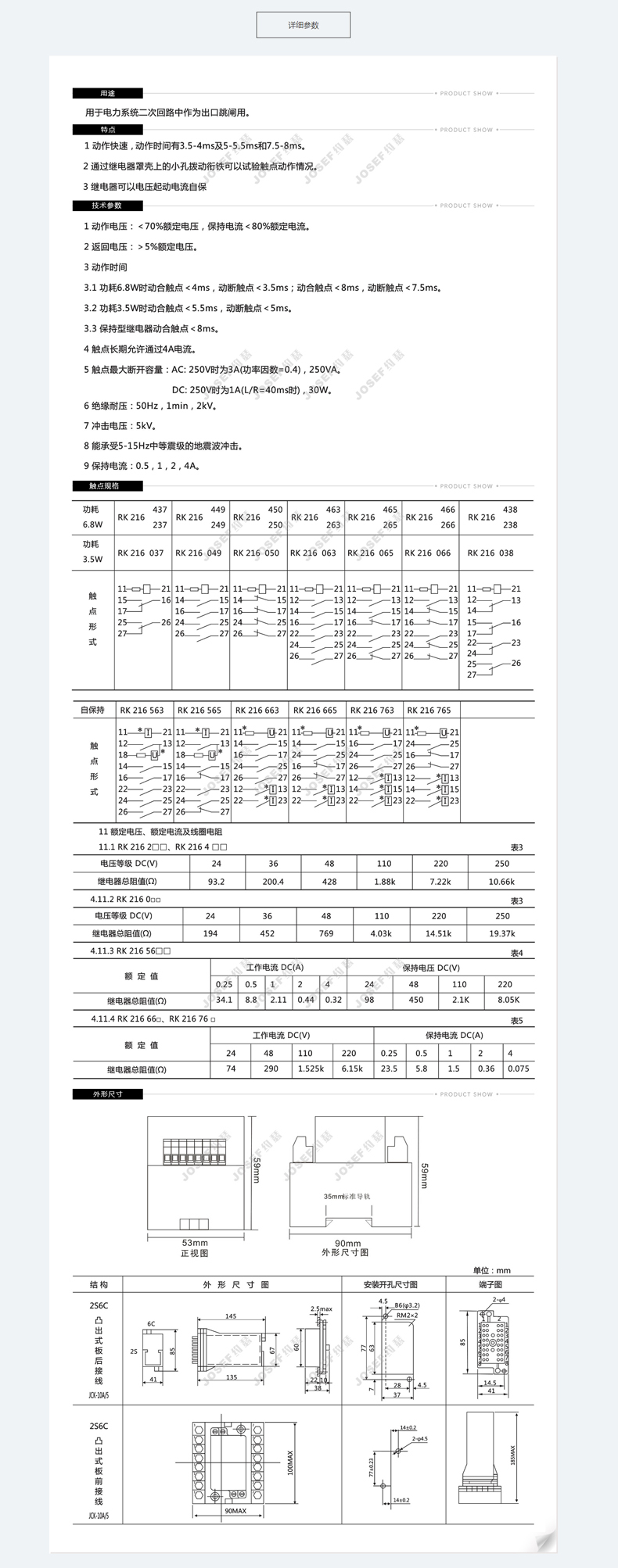

四、技术数据
动作电压：<70%额定电压，保持电流<80%额定电流。
返回电流：>5%额定电压。
动作时间
功耗6.8W时动合触点<4ms，动断触点<3.5ms；动合触点<8ms，动断触点<7.5ms。
功耗3.5W时动合触点<5.5ms，动断触点<5ms。
保持型继电器动合触点<8ms。
触点长期允许通过4A电流。
触点大断开容量：AC：250V时为3A(功率因数=0.4)，250VA。
DC：250V时为1A(L/R=40ms时)，30W。
表1

绝缘耐压：50Hz，1min，2kV。
冲击电压：5kV。
能承受5-15Hz中等震级的地震波冲击。
保持电流：0.5，1，2，4A。
触点形式及代号

表二

五、外形及安装尺寸

RXMS1 RK216763 DC110V快速跳闸继电器

外形尺寸

订货须知
订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式.
