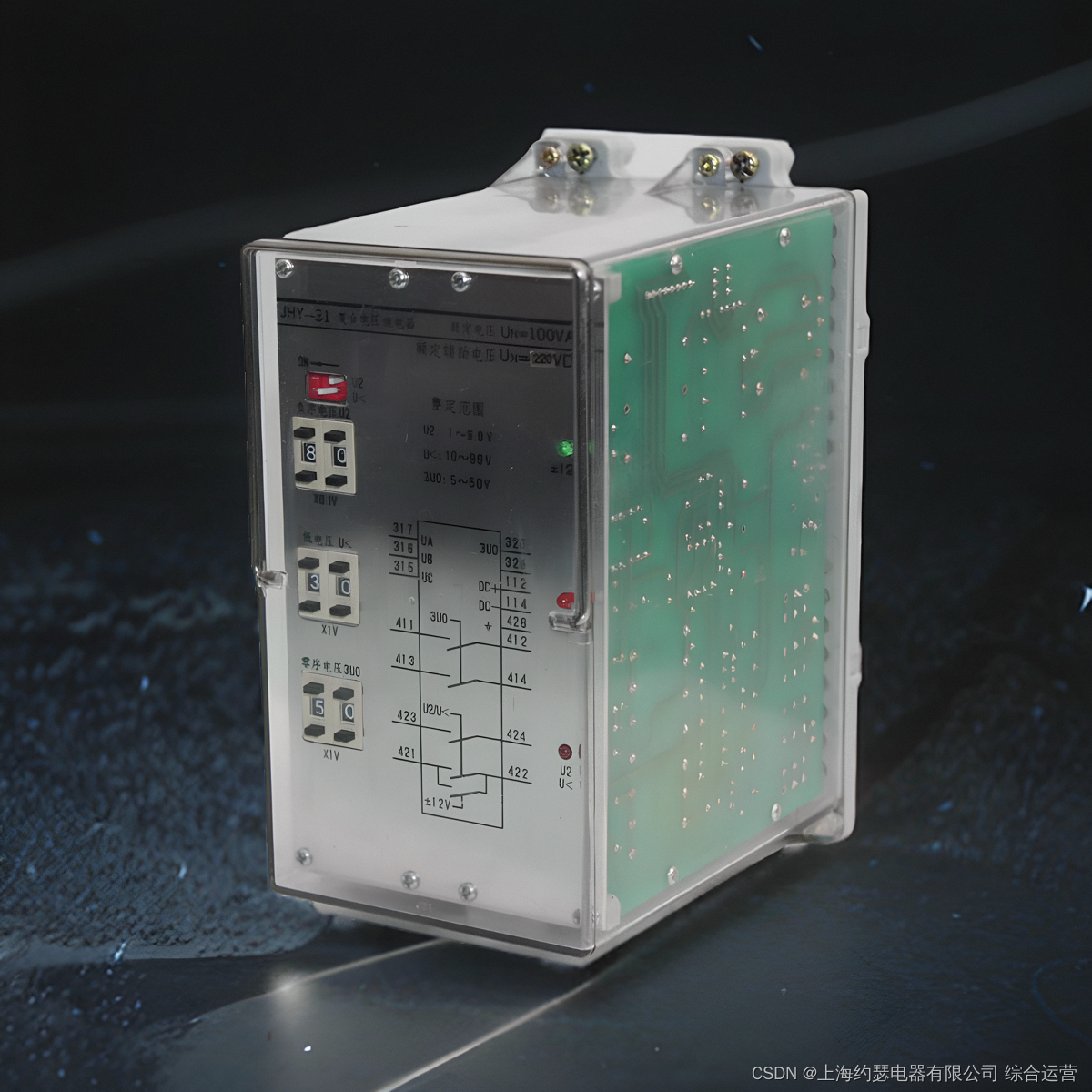

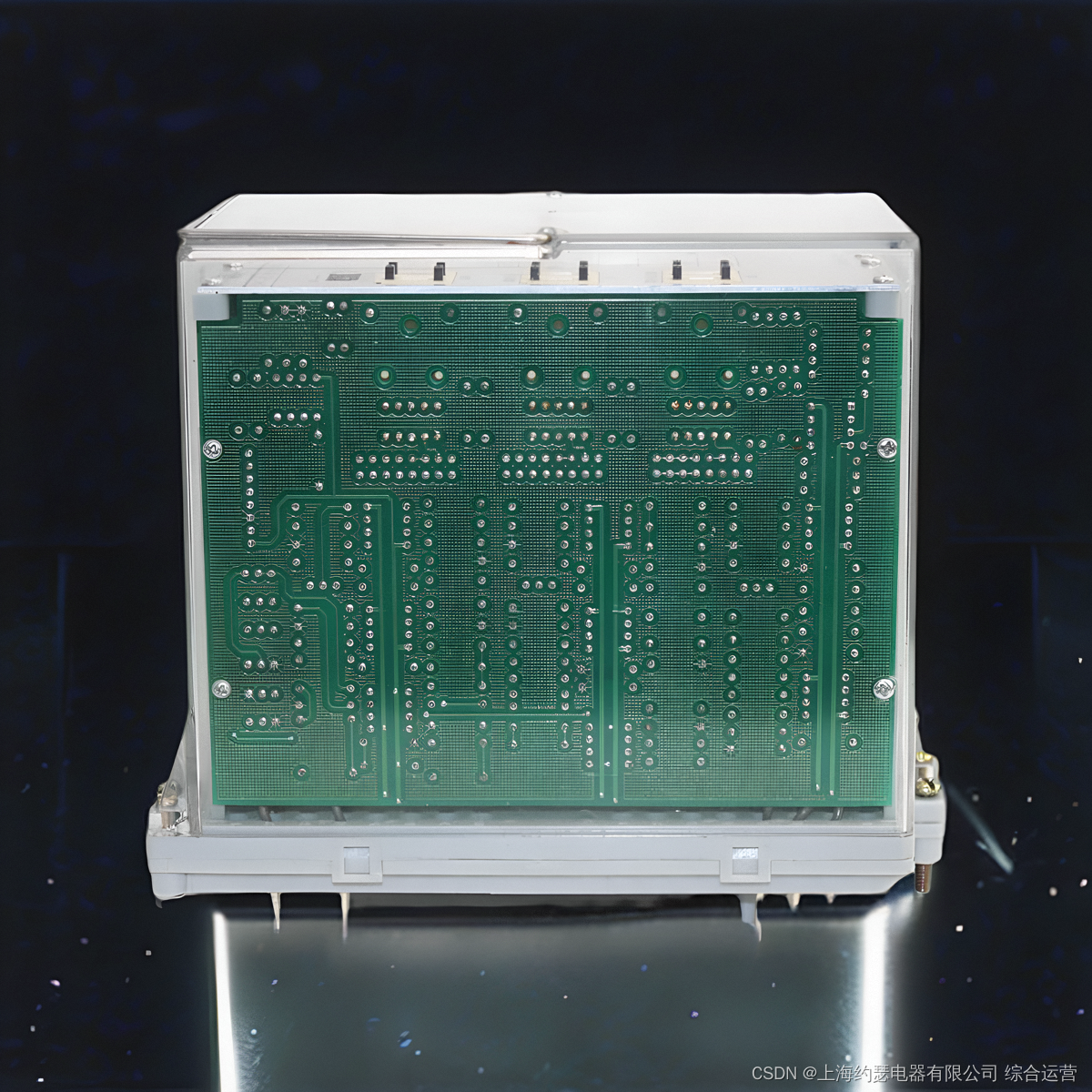

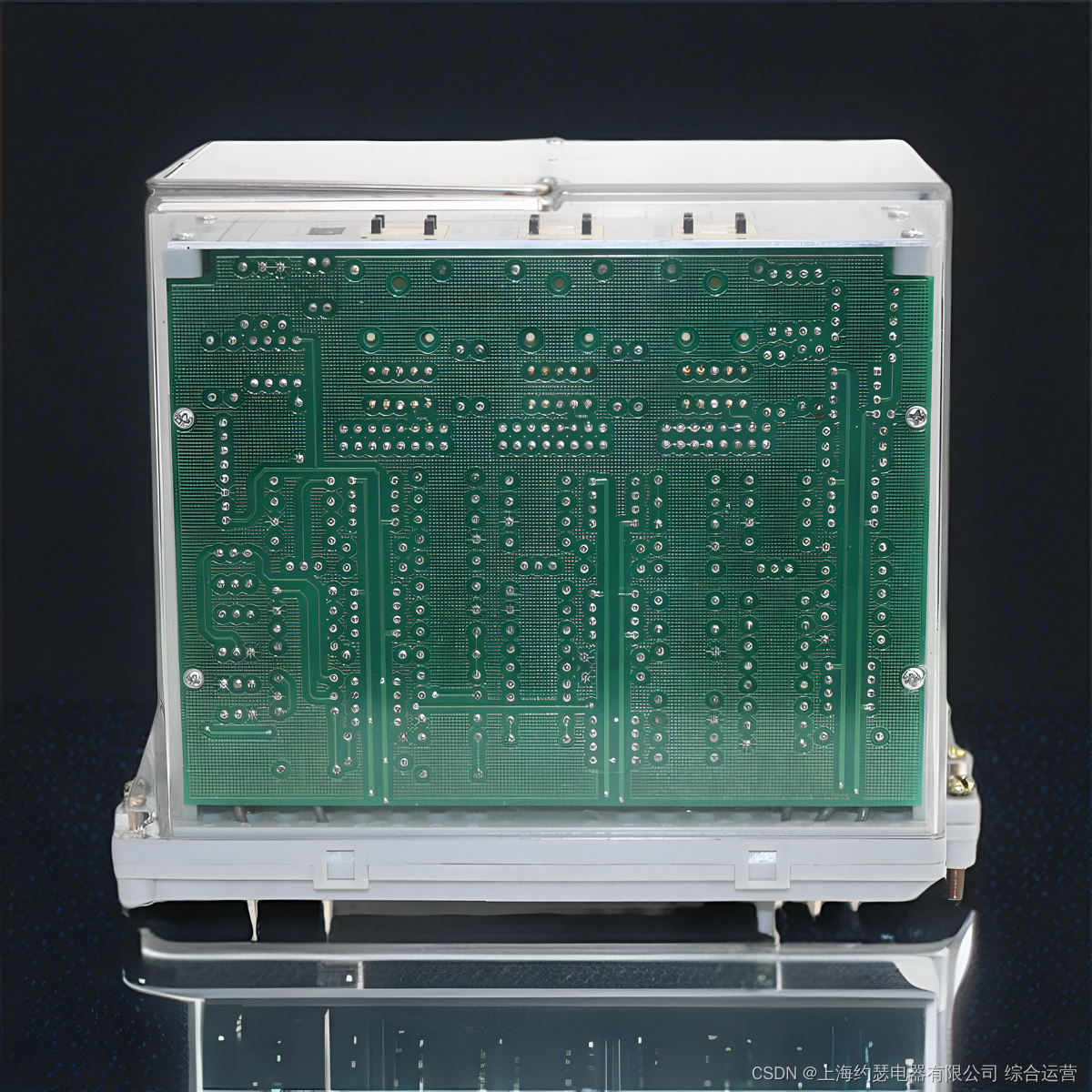

JHY-31复合电压继电器 额定电压Un=110VDC 板后接线 JOSEF约瑟

用途：
JHY-31复合电压继电器使用于电力系统的继电保护线路中，作为各种类型故障的判别元件和电压闭锁元件。

继电器型号名称：

例:辅助直流工作电压为110V的复合电压继电器的订货代号为: JHY-31/110V。
工作原理：
继电器内部具有负序、低电压、零序三个回路，分别有拨轮开关整定，方便直观。其中负序、低电压回路公用同一出口继电器(见继电器原理框图和继电器内部接线图)；零序回路相当于一个过电压继电器，它独立于另外两个回路而存在。继电器每个回路的原理框图如下(见图1)

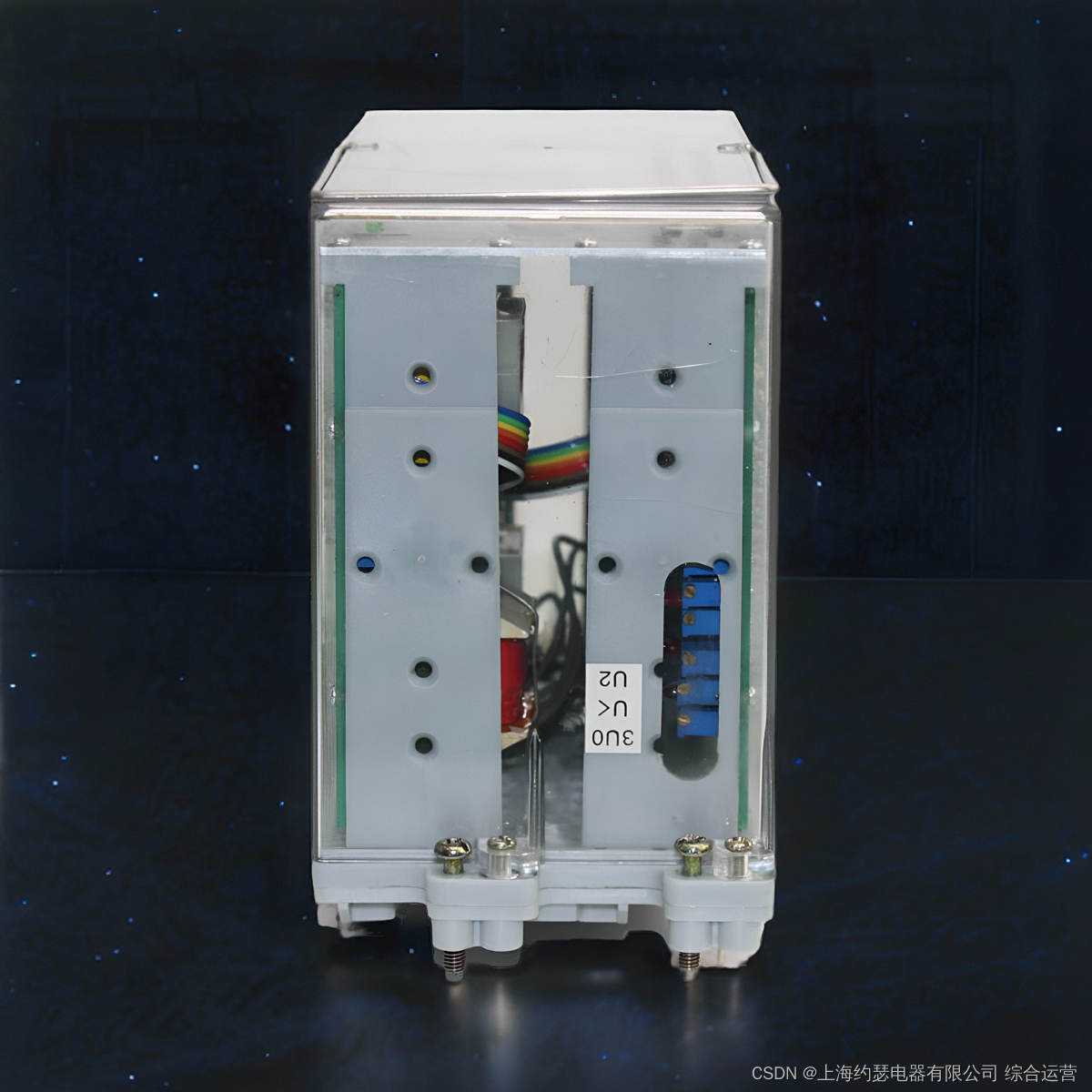

继电器背后接线图：

使用方法：

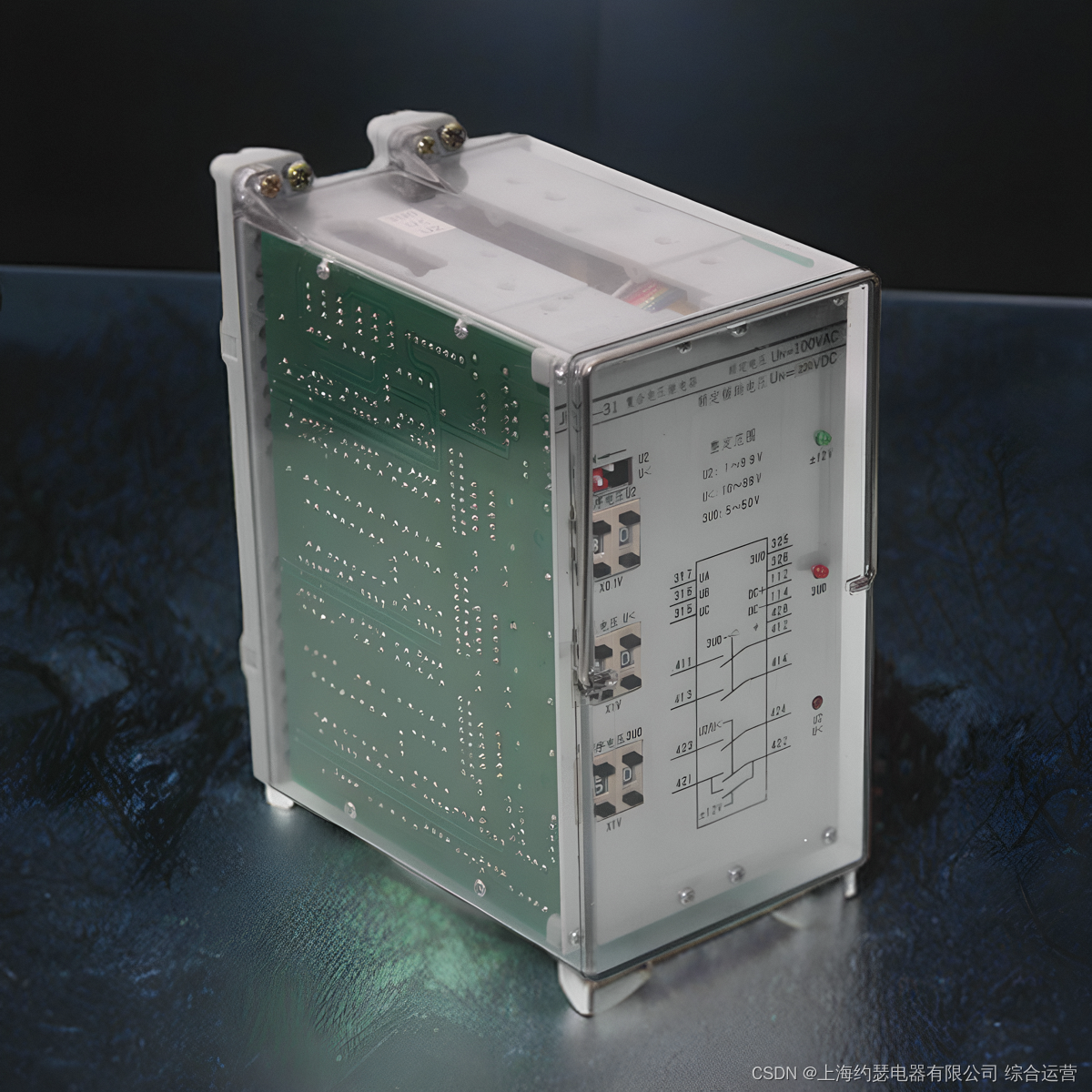

用户根据继电器面板上提供的内部接线图(即图二)和原理框图可以很方便地掌握继电器的使用方法。
在112和114端子通入直流电源后面板上用于指示电源(标注±12V)的发光二极管发光。否则
