物理层
基本概念
物理层解决如何在连接各种计算机的传输媒体上传输数据比特流,而不是指具体的传输媒体
物理层的主要任务:确定与传输媒体接口有关的一些特性 → 定义标准
特性
- 机械特性:定义物理连接的特性,规定物理连接时采用的规格、接口形状、引线数目、引脚数量和排列情况
- 电气特性:规定传输二进制时,线路上信号的电压范围、阻抗匹配、传输速率和距离限制等
- 功能特性:指明某条线上出现的某一电平表示何种意义,接口部件的信号线的用途
- 规程特性:定义各条物理线路的工作规程和时序关系
数据通信基础
相关术语
数据相关
数据:传送信息的实体,通常时有意义的符号序列
信号:数据的电气/电磁的表现,是数据在传输过程中的表现形式
数字信号:代表消息的参数取值是离散的
模拟信号:代表消息的参数取值是连续的

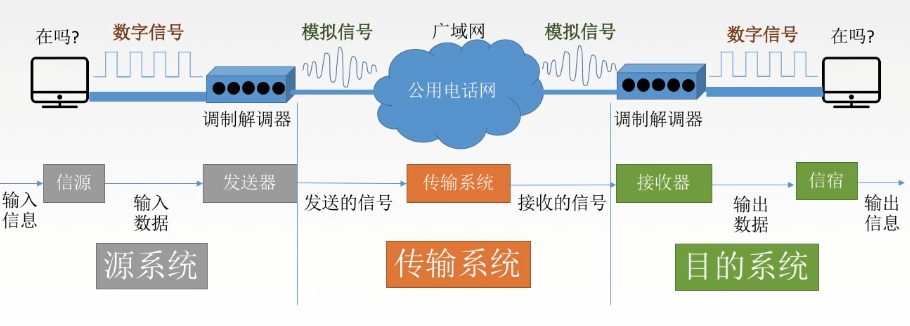

信源:产生和发送数据的源头
信宿:接收数据的终点
信道:信号的传输媒介。一般用来表示向某一个方向传送信息的介质.因此一条通信信道往往包含一条发送信道和一条接收信道
- 根据传输信号分类1
- 模拟信道(传送模拟信号)
- 数字信道(传送数字信号)
- 根据传输信号分类2
- 基带信号:将数字信号1和0直接用两种不同的电压表示,再送到数字信道上传输(基带传输)。来自信源的信号
- 宽带信号:将基带信号进行调制后形成的频分复用模拟信号,在传送到模拟信道上去传送(宽带传输)
- 传输距离近时,使用基带传输(近距离衰减小,从而信号内容不容易发生变化))
- 传输距离远时,使用宽带传输(远距离衰减大,因为信号调制过,即使变化大也能过滤出原始的基带信号)
- 根据传输介质分类
- 无线信道
- 有线信道
速率相关
码元:码元指一个固定时长和信号波形,代表不同离散数值的基本波形。是数字通信中数字信号的计量单位。当码元的离散状态有M个时(M大于2),该码元为M进制码元
1码元可以携带多个比特的信息量。例如,在使用二进制编码时,只有两种码元,一种代表0状态,一种代表1状态
波特:码元传输速率,1波特(Baud)= 1码元/s
速率:速率也叫数据率,是数据的传输速率,表示单位时间内传输的数据量。也可用码元传输速率和信息传输速率表示
1. 码元传输速率别名码元速率、波形速率、调制速率、符号速率等。表示1s传输多少个码元(也可称为脉冲个数或信号变化的次数),单位是波特
2. 信息传输速率,别名信息速率,比特率等。表示1s传输多少个比特,单位是比特/s(b/s)
3. 两种之间的关系:若一个码元携带n bit的信息量,则M波特的码元传输速率对应的信息传输速率为M*n bit/s
带宽:单位时间内从网络的某一点到另一点所能通过的“最高数据率”,单位是b/s
三种通信方式
- 单工通信:只有一个方向的通信而没有反方向的交互,仅需要一条信道
- 半双工通信:通信的双方都可以发送或接收信息,但任何一方不能同时发送和接收,需要两条信道
- 双工通信:通信双方可以同时发送和接收信息,也需要两条信道

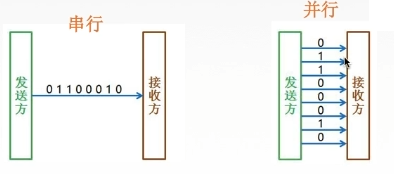

两种数据传输方式
- 串行传输
速度慢、费用低。适合远距离 - 并行传输
速度快、费用高、适合近距离
常用于计算机内部数据传输
编码与调制

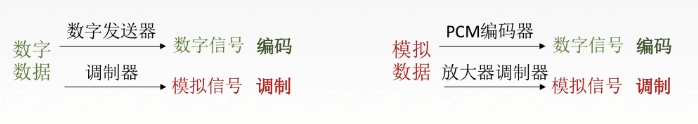

编码:数据 → 数字信号
调制:数据 → 模拟信号
编码与调制方法
数字数据编码为数字信号
- 非归零编码(NRZ):高1低0。容易实现,无法纠错,收发双方难以保持同步
- 曼切斯特编码:高位到低位为1,低位到高位为0(也可采用相反的规定)。由于每个码元被分为两个电平,数据传输速率只有调制速率的1/2
- 差分曼切斯特编码:虚线两边的信号同1异0
- 归零编码(RZ):信号电平在一个码元内都要恢复为零
- 反向不归零编码(NRZI):信号电平翻转表示0,不翻转表示1
- 4B/5B编码:比特流中插入额外的比特打破一连串的0或1,即用5个比特编码4个比特的数据。编码效率为80%

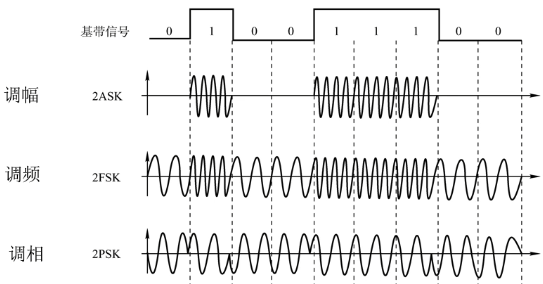

数字信号调制为模拟信号
- 调幅(ASK)
- 调频(FSK)
- 调相(PSK)
- 调幅+调相(QAM)
模拟数据编码为数字信号
将模拟音频通过采样、量化转换成有限个数字表示的离散序列(即实现音频数字化)
例如对音频信号进行编码的脉码调制(PCM),主要步骤有三步
- 抽样:定期扫描模拟信号,把时间上连续的信号变成时间上离散的信号。要使信号不失真:f采样>=2f信号最高频率
- 量化:把抽样得到的电平值按一定分级标准转化为对应的数字值,并取整,把连续的电平幅值转换为离散的数字量
- 编码:把量化的结果转换为对应的二进制编码
模拟信号调制为模拟信号
为实现有效传输,需要放大器调制器调制出更高频率的信号。还可以使用频分复用技术调制,充分利用带宽资源
两个定理
奈氏准则

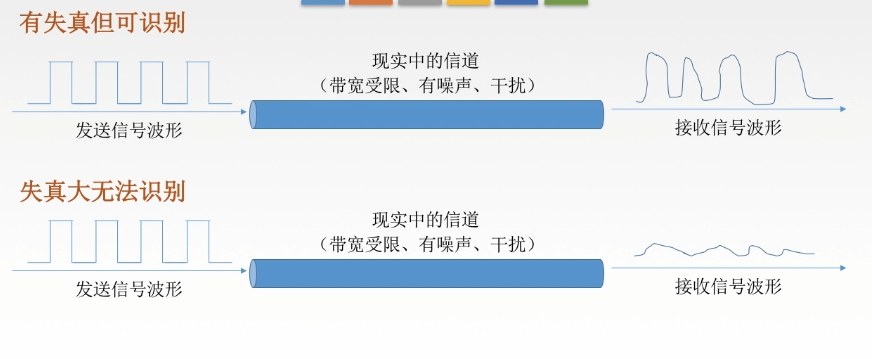

失真
影响失真的因素:
- 码元传输速率
- 信号传输距离
- 噪声干扰
- 传输媒体质量
码间串扰
信号通过信道传输时有着不同的频率
信号的频率称为信号带宽,单位为HZ
信道能通过的最高频和最低频之差为信道带宽,单位为HZ
频率过低的信号易受干扰,无法传播
频率过高的信号失去了码元之间的清晰界限,导致码间串扰
奈氏准则(奈奎斯特定理)
在理想低通(无噪声、带宽受限)条件下,为了避免码间串扰,极限码元传输速率为2W Baud,W是信道带宽,单位是HZ。
理想低通信道下的极限数据传输率为2Wlog2V(b/s),V:几种码元/码元的离散电平数
结论:
- 在任何信道中,码元传输的速率是有上限的
- 信道的频带越宽,就可以用更高的速率进行码元的有效传输
- 奈氏准则给出了码元传输速率的限制,但并没有对信息传输速率给出限制
- 由于码元传输速率受到限制,所以要提高数据的传输速率,就必须提高每个码元携带的比特信息量,这就要采用多元制的调制方式
香农定理
信噪比
噪声存在于所有的电子设备和通信信道中。由于噪声随机产生,它的瞬时值有时会很大,因此噪声会使接收端对码元的判决产生错误。但是噪声的影响是相对的,若信号强,则影响弱。因此,信噪比就很总要
信噪比 = 信号的平均功率/噪声的平均速率,常记为S/N,并用分贝(dB)作为度量单位,即,信噪比(dB) = 10log10(S/N)【两者数值等价】
{X dB → S/N} → {S/N = 10X/10}
香农定理
在带宽受限且有噪声的信道中,为不产生误差,信息的数据传输速率有上限值
信道的极限数据传输速率=Wlog2(1+S/N)(b/s)
结论:
- 信道的带宽或信道中的信噪比越大,则信息的极限传输速率就越高
- 对一定的传输带宽和一定的信噪比,信息传输速率的上限就确定了
- 只要信息的传输速率低于信道的极限传输速率。就一定能找到某种方法实现无差错的传输
- 香农定理得出的为极限信息传输速率。实际信道能到达的传输速率要比它低不少
- 若信道带库W或信噪比S/N没有上限,则信道的极限传输速率也没有上限
传输介质
传输介质也成为传输媒体/传输媒介,是数据传输系统中在发送设备和接收设备之间的物理通路
传输介质不是物理层。传输介质在物理层下面,也被称为第0层。在传输介质中传输的是信号,传输介质并不知道传输的信号代表的意思,但物理层规定了电气特性,因此能识别传送的比特流
分类
传输介质分为两种
- 导向性传输介质 → 电磁波被导向,沿着固体媒介(光纤/铜线)传播
- 双绞线:两根采用一定规则并排绞合的、相互绝缘的铜导线。可以传输模拟信号(使用放大器放大)和数字信号(使用中继器整形)
- 同轴电缆:由导体铜制芯线、绝缘层、网状编织屏蔽层和塑料外层构成。分为传输基带数字信号的基带同轴电缆和传输宽带信号的宽带同轴电缆
- 光纤:利用光导纤维传递光脉冲进行通信。关系通信系统的带宽远远大于其他各种传输媒体的带宽。由纤芯(实心)和包层构成,光波通过纤芯传导
- 非导向性传输介质 → 自由空间,介质可以是空气、真空、海水等
- 无线电波:信号向所有方向传播,由较强的穿透能力
- 微波:信号固定方向传播,通信频率较高、频段范围宽,因此数据率高
- 地面微波接力通信
- 卫星通信
- 红外线、激光:信号固定方向传播,把传输的信号分别转换为各自的信号格式,即红外信号和激光信号,再在空气中传播
物理层设备
中继器
功能:对信号进行再生和还原,对衰减的信号进行放大,保持与原数据相同,以增强信号传输的距离,延长网络的长度
两端:两端的网络是网段,而不是子网,用于完全相同的两类网络(网段类型相同,使用协议相同)互联,且两个网段速率相同。两端可以连接相同媒体,也可以是不同媒体
集线器
集线器本质上是多口中继器
功能:对信号进行再生放大转发,对衰减的信号进行放大,接着转发到除输入端口外所有工作的端口上,以增强信号传输的距离,延长网络的长度。不具备定向传送能力,是一个共享设备
