MPLS VPN-跨域MPLS OptionC1(RR)

已于 2024-05-20 16:16:50 修改
阅读量282 收藏 2
点赞数 2
分类专栏： MPLS-VPN 文章标签： 网络
于 2024-05-20 16:16:19 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/SSR_ZZ/article/details/139068268
版权

拓扑图

配置

配置接口IP地址

配置VPN-Instance，RD，RT

配置ISIS

配置MPLS，ASBR互联接口开启MPLS

配置IPv4 BGP，开启标签路由功能，AR7、AR8为RR，通告AR1、AR7和AR6、AR8环回口路由，并通过Route-policy应用标签，在ASBR间和ASBR与RR间通告BGP标签路由

配置MP-BGP，RR上关闭VPNv4的RT过滤，VPN实例内通告私网路由

sysname AR1
#
ip vpn-instance BJ
 ipv4-family
  route-distinguisher 100:1
  vpn-target 100:1 export-extcommunity
  vpn-target 200:6 import-extcommunity
#
mpls lsr-id 1.1.1.1
mpls
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0001.00
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance BJ
 ip address 10.0.1.254 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 isis enable 1
#
bgp 100
 peer 7.7.7.7 as-number 100
 peer 7.7.7.7 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 7.7.7.7 enable
  peer 7.7.7.7 label-route-capability
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 7.7.7.7 enable
 #
 ipv4-family vpn-instance BJ
  network 10.0.1.0 255.255.255.0
#
sysname AR2
#
mpls lsr-id 2.2.2.2
mpls
 undo ttl expiration pop
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0002.00
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 23.1.1.2 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/2
 ip address 27.1.1.2 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
 isis enable 1
#
 sysname AR3
#
mpls lsr-id 3.3.3.3
mpls
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0003.00
#
interface GigabitEthernet0/0/0
 ip address 23.1.1.3 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 34.1.1.3 255.255.255.0
 mpls
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 isis enable 1
#
bgp 100
 peer 7.7.7.7 as-number 100
 peer 7.7.7.7 connect-interface LoopBack0
 peer 34.1.1.4 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  network 1.1.1.1 255.255.255.255
  network 7.7.7.7 255.255.255.255
  peer 7.7.7.7 enable
  peer 7.7.7.7 route-policy RR-Label export
  peer 7.7.7.7 label-route-capability
  peer 34.1.1.4 enable
  peer 34.1.1.4 route-policy ASBR-Label export
  peer 34.1.1.4 label-route-capability
#
route-policy ASBR-Label permit node 10
 apply mpls-label
#
route-policy RR-Label permit node 10
 if-match mpls-label
 apply mpls-label
#
 sysname AR4
#
mpls lsr-id 4.4.4.4
mpls
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0004.00
#
interface GigabitEthernet0/0/0
 ip address 34.1.1.4 255.255.255.0
 mpls
#
interface GigabitEthernet0/0/1
 ip address 45.1.1.4 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
 isis enable 1
#
bgp 200
 peer 8.8.8.8 as-number 200
 peer 8.8.8.8 connect-interface LoopBack0
 peer 34.1.1.3 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 6.6.6.6 255.255.255.255
  network 8.8.8.8 255.255.255.255
  peer 8.8.8.8 enable
  peer 8.8.8.8 route-policy RR-Label export
  peer 8.8.8.8 label-route-capability
  peer 34.1.1.3 enable
  peer 34.1.1.3 route-policy ASBR-Label export
  peer 34.1.1.3 label-route-capability
#
route-policy ASBR-Label permit node 10
 apply mpls-label
#
route-policy RR-Label permit node 10
 if-match mpls-label
 apply mpls-label
#
 sysname AR5
#
mpls lsr-id 5.5.5.5
mpls
 undo ttl expiration pop
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0005.00
#
interface GigabitEthernet0/0/0
 ip address 45.1.1.5 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 56.1.1.5 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/2
 ip address 58.1.1.5 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
 isis enable 1
#
sysname AR6
#
ip vpn-instance SH
 ipv4-family
  route-distinguisher 200:6
  vpn-target 200:6 export-extcommunity
  vpn-target 100:1 import-extcommunity
#
mpls lsr-id 6.6.6.6
mpls
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0006.00
#
interface GigabitEthernet0/0/0
 ip address 56.1.1.6 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance SH
 ip address 10.0.2.254 255.255.255.0
#
interface LoopBack0
 ip address 6.6.6.6 255.255.255.255
 isis enable 1
#
bgp 200
 peer 8.8.8.8 as-number 200
 peer 8.8.8.8 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 8.8.8.8 enable
  peer 8.8.8.8 label-route-capability
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 8.8.8.8 enable
 #
 ipv4-family vpn-instance SH
  network 10.0.2.0 255.255.255.0
#
sysname AR7
#
mpls lsr-id 7.7.7.7
mpls
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0007.00
#
interface GigabitEthernet0/0/0
 ip address 27.1.1.7 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 7.7.7.7 255.255.255.255
 isis enable 1
#
bgp 100
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0
 peer 8.8.8.8 as-number 200
 peer 8.8.8.8 ebgp-max-hop 255
 peer 8.8.8.8 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 1.1.1.1 enable
  peer 1.1.1.1 reflect-client
  peer 1.1.1.1 label-route-capability
  peer 3.3.3.3 enable
  peer 3.3.3.3 reflect-client
  peer 3.3.3.3 label-route-capability
  undo peer 8.8.8.8 enable
 #
 ipv4-family vpnv4
  undo policy vpn-target
  peer 1.1.1.1 enable
  peer 1.1.1.1 reflect-client
  peer 1.1.1.1 next-hop-invariable
  peer 8.8.8.8 enable
  peer 8.8.8.8 next-hop-invariable
#
 sysname AR8
#
mpls lsr-id 8.8.8.8
mpls
#
mpls ldp
#
isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0008.00
#
interface GigabitEthernet0/0/0
 ip address 58.1.1.8 255.255.255.0
 isis enable 1
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 8.8.8.8 255.255.255.255
 isis enable 1
#
bgp 200
 peer 4.4.4.4 as-number 200
 peer 4.4.4.4 connect-interface LoopBack0
 peer 6.6.6.6 as-number 200
 peer 6.6.6.6 connect-interface LoopBack0
 peer 7.7.7.7 as-number 100
 peer 7.7.7.7 ebgp-max-hop 255
 peer 7.7.7.7 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 4.4.4.4 enable
  peer 4.4.4.4 reflect-client
  peer 4.4.4.4 label-route-capability
  peer 6.6.6.6 enable
  peer 6.6.6.6 reflect-client
  peer 6.6.6.6 label-route-capability
  undo peer 7.7.7.7 enable
 #
 ipv4-family vpnv4
  undo policy vpn-target
  peer 6.6.6.6 enable
  peer 6.6.6.6 reflect-client
  peer 6.6.6.6 next-hop-invariable
  peer 7.7.7.7 enable
  peer 7.7.7.7 next-hop-invariable
#

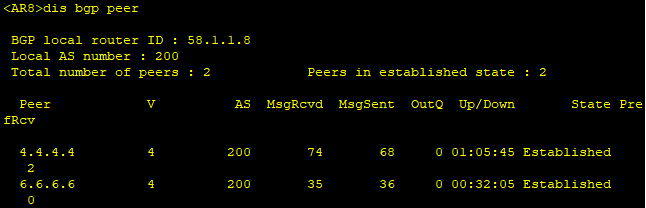

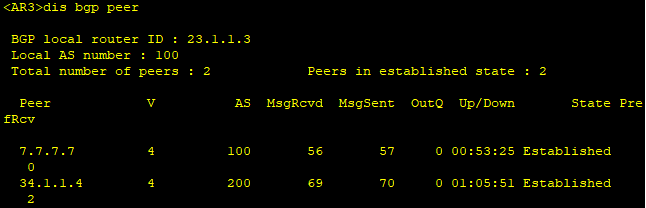

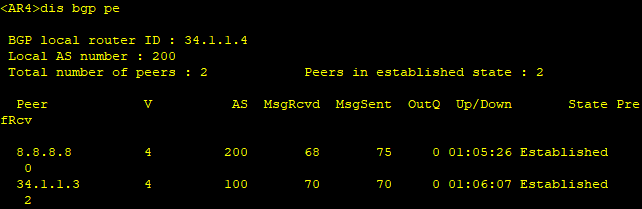

查看BGP邻居

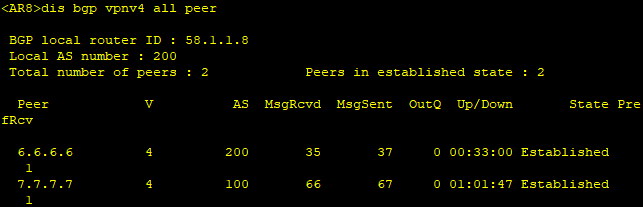

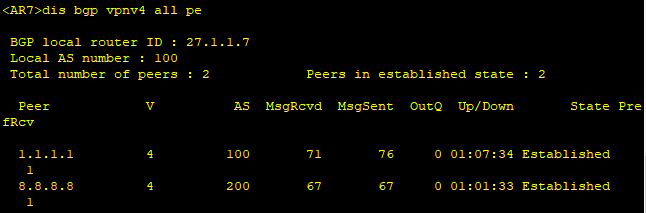

查看VPNv4邻居

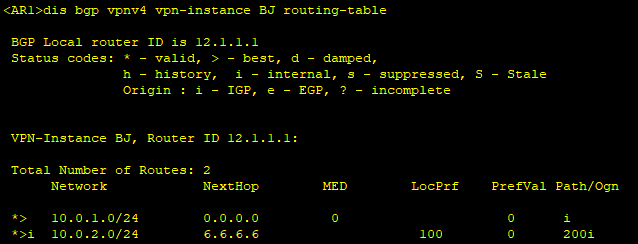

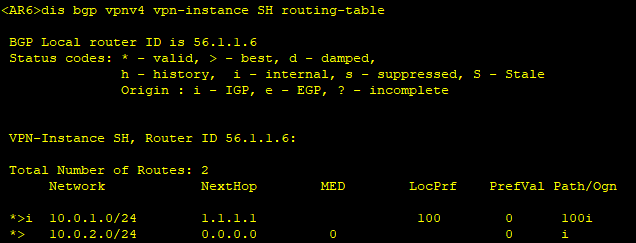

查看BGP路由

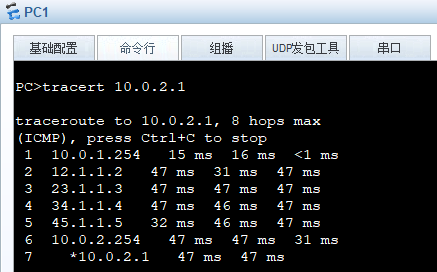

PC1访问PC2，查看路径

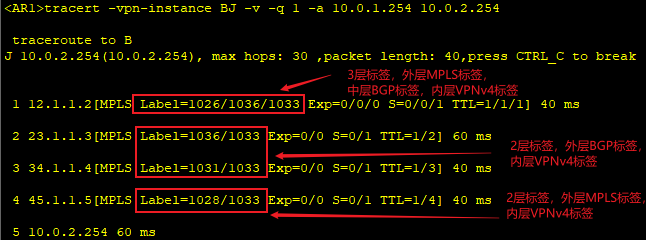

AR1访问AR2，查看标签交换路径

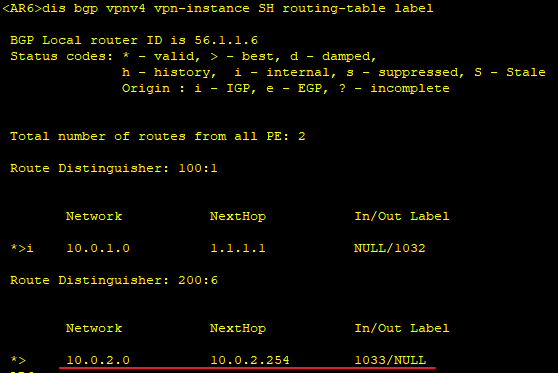

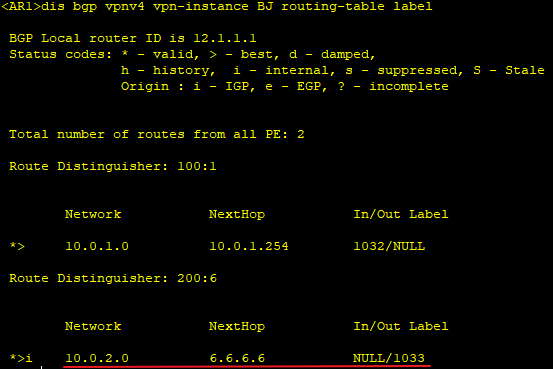

查看VPNv4标签

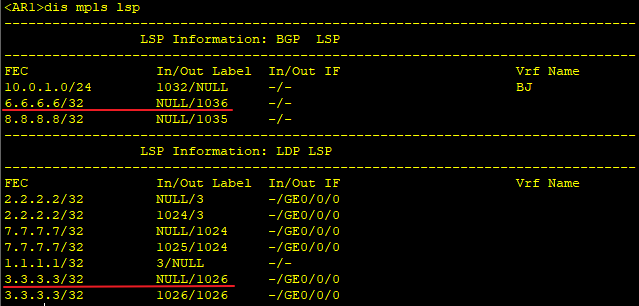

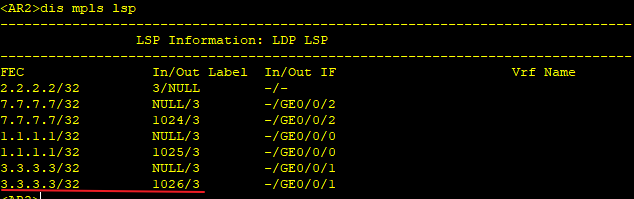

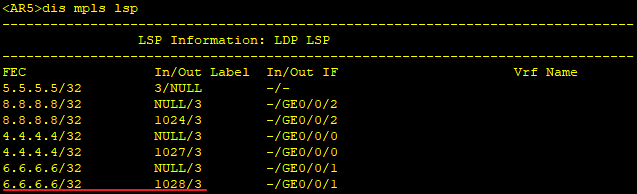

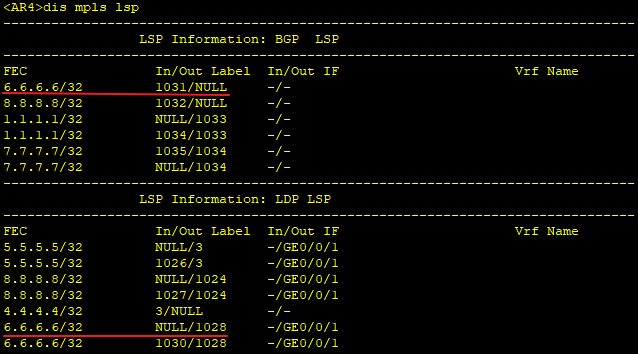

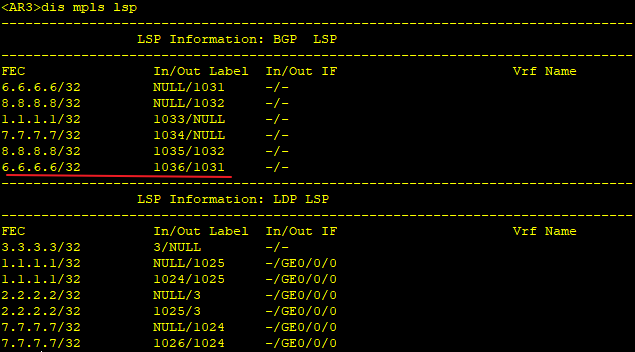

查看BGP/MPLS路由标签
