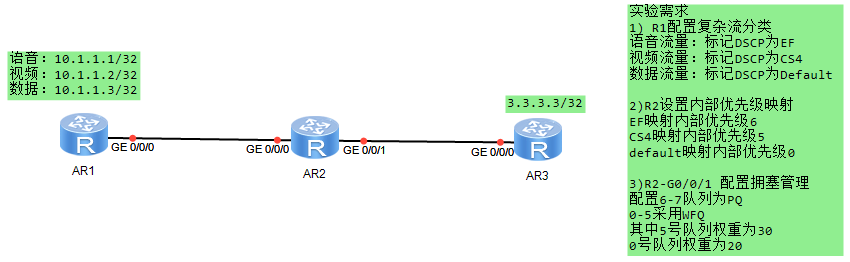

拓扑图
配置
需完成此配置【QoS-优先级映射】-CSDN博客
WFQ:通过优先级映射把流量标记为本地优先级,每个本地优先级对应一个队列号。每个接口预分配8个队列,报文根据队列号进入队列。默认情况,队列的WFQ权重相同,流量平均分配接口带宽。用户可以通过配置修改权重,高优先权和低优先权按权重比例分配带宽。
qos queue-profile queue_pro1
queue 0 weight 20
queue 5 weight 30
schedule wfq 0 to 5 pq 6 to 7
#
interface GigabitEthernet0/0/1
ip address 23.1.1.2 255.255.255.0
qos queue-profile queue_pro1
#

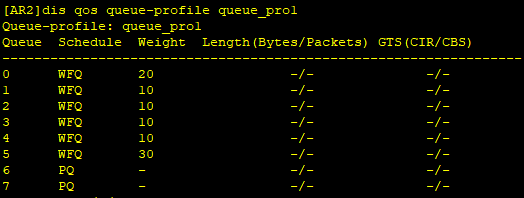

查看队列配置文件

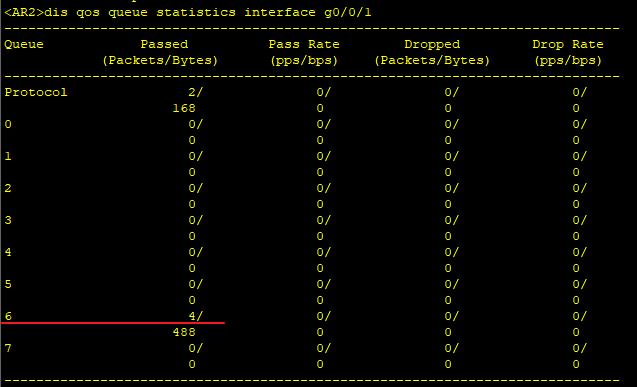

在AR1上10.1.1.1 ping 3.3.3.3,此处只能证明走了6号队列

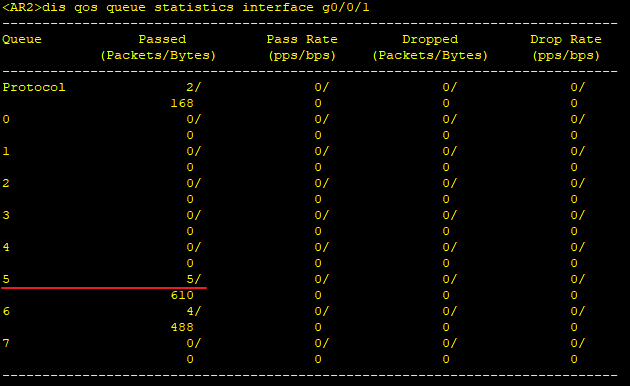

在AR1上10.1.1.2 ping 3.3.3.3,此处只能证明走了5号队列
在AR1上10.1.1.3 ping 3.3.3.3,此处只能证明走了0号队列
