本文简单分析FFmpeg常见结构体的初始化和销毁函数的源代码。常见的结构体在文章:

FFMPEG中最关键的结构体之间的关系》中已经有过叙述,包括:

AVFormatContext:统领全局的基本结构体。主要用于处理封装格式(FLV/MKV/RMVB等)。

AVIOContext:输入输出对应的结构体,用于输入输出(读写文件,RTMP协议等)。

AVStream,AVCodecContext:视音频流对应的结构体,用于视音频编解码。

AVFrame:存储非压缩的数据(视频对应RGB/YUV像素数据,音频对应PCM采样数据)

AVPacket:存储压缩数据(视频对应H.264等码流数据,音频对应AAC/MP3等码流数据)

他们之间的关系如下图所示(详细信息可以参考上文提到的文章)。



下文简单分析一下上述几个结构体的初始化和销毁函数。这些函数列表如下。


结构体

初始化

销毁

AVFormatContext

avformat_alloc_context()

avformat_free_context()

AVIOContext

avio_alloc_context()



AVStream

avformat_new_stream()



AVCodecContext

avcodec_alloc_context3()



AVFrame

av_frame_alloc();

av_image_fill_arrays()

av_frame_free()

AVPacket

av_init_packet();

av_new_packet()

av_free_packet()



下面进入正文。


AVFormatContext

AVFormatContext的初始化函数是avformat_alloc_context(),销毁函数是avformat_free_context()。

avformat_alloc_context()

avformat_alloc_context()的声明位于libavformat\avformat.h,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Allocate an AVFormatContext.
  3.  * avformat_free_context() can be used to freethe context and everything
  4.  * allocated by the framework within it.
  5.  */
  6. AVFormatContext*avformat_alloc_context(void);

avformat_alloc_context()的定义位于libavformat\options.c。代码如下所示。

[cpp] view plain copy
  1. AVFormatContext *avformat_alloc_context(void)
  2. {
  3.     AVFormatContext *ic;
  4.     ic = av_malloc(sizeof(AVFormatContext));
  5.     if (!ic) return ic;
  6.     avformat_get_context_defaults(ic);
  7.
  8.
  9.     ic->internal = av_mallocz(sizeof(*ic->internal));
  10.     if (!ic->internal) {
  11.         avformat_free_context(ic);
  12.         return NULL;
  13.     }
  14.
  15.
  16.     return ic;
  17. }

从代码中可以看出,avformat_alloc_context()调用av_malloc()为AVFormatContext结构体分配了内存,而且同时也给AVFormatContext中的internal字段分配内存(这个字段是FFmpeg内部使用的,先不分析)。此外调用了一个avformat_get_context_defaults()函数。该函数用于设置AVFormatContext的字段的默认值。它的定义也位于libavformat\options.c,确切的说就位于avformat_alloc_context()上面。我们看一下该函数的定义。
[cpp] view plain copy
  1. static void avformat_get_context_defaults(AVFormatContext *s)
  2. {
  3.     memset(s, 0, sizeof(AVFormatContext));
  4.
  5.
  6.     s->av_class = &av_format_context_class;
  7.
  8.
  9.     av_opt_set_defaults(s);
  10. }

从代码可以看出,avformat_get_context_defaults()首先调用memset()将AVFormatContext的所有字段置0。而后调用了一个函数av_opt_set_defaults()。av_opt_set_defaults()用于给字段设置默认值。
avformat_alloc_context()代码的函数调用关系如下图所示。


avformat_free_context()

avformat_free_context()的声明位于libavformat\avformat.h,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Free an AVFormatContext and all its streams.
  3.  * @param s context to free
  4.  */
  5. void avformat_free_context(AVFormatContext *s);

avformat_free_context()的定义位于libavformat\options.c。代码如下所示。

[cpp] view plain copy
  1. void avformat_free_context(AVFormatContext *s)
  2. {
  3.     int i;
  4.
  5.
  6.     if (!s)
  7.         return;
  8.
  9.
  10.     av_opt_free(s);
  11.     if (s->iformat && s->iformat->priv_class && s->priv_data)
  12.         av_opt_free(s->priv_data);
  13.     if (s->oformat && s->oformat->priv_class && s->priv_data)
  14.         av_opt_free(s->priv_data);
  15.
  16.
  17.     for (i = s->nb_streams - 1; i >= 0; i--) {
  18.         ff_free_stream(s, s->streams[i]);
  19.     }
  20.     for (i = s->nb_programs - 1; i >= 0; i--) {
  21.         av_dict_free(&s->programs[i]->metadata);
  22.         av_freep(&s->programs[i]->stream_index);
  23.         av_freep(&s->programs[i]);
  24.     }
  25.     av_freep(&s->programs);
  26.     av_freep(&s->priv_data);
  27.     while (s->nb_chapters--) {
  28.         av_dict_free(&s->chapters[s->nb_chapters]->metadata);
  29.         av_freep(&s->chapters[s->nb_chapters]);
  30.     }
  31.     av_freep(&s->chapters);
  32.     av_dict_free(&s->metadata);
  33.     av_freep(&s->streams);
  34.     av_freep(&s->internal);
  35.     flush_packet_queue(s);
  36.     av_free(s);
  37. }

从代码中可以看出,avformat_free_context()调用了各式各样的销毁函数:av_opt_free(),av_freep(),av_dict_free()。这些函数分别用于释放不同种类的变量,在这里不再详细讨论。在这里看一个释放AVStream的函数ff_free_stream()。该函数的定义位于libavformat\options.c(其实就在avformat_free_context()上方)。
[cpp] view plain copy
  1. void ff_free_stream(AVFormatContext *s, AVStream *st) {
  2.     int j;
  3.     av_assert0(s->nb_streams>0);
  4.     av_assert0(s->streams[ s->nb_streams - 1 ] == st);
  5.
  6.
  7.     for (j = 0; j < st->nb_side_data; j++)
  8.         av_freep(&st->side_data[j].data);
  9.     av_freep(&st->side_data);
  10.     st->nb_side_data = 0;
  11.
  12.
  13.     if (st->parser) {
  14.         av_parser_close(st->parser);
  15.     }
  16.     if (st->attached_pic.data)
  17.         av_free_packet(&st->attached_pic);
  18.     av_dict_free(&st->metadata);
  19.     av_freep(&st->probe_data.buf);
  20.     av_freep(&st->index_entries);
  21.     av_freep(&st->codec->extradata);
  22.     av_freep(&st->codec->subtitle_header);
  23.     av_freep(&st->codec);
  24.     av_freep(&st->priv_data);
  25.     if (st->info)
  26.         av_freep(&st->info->duration_error);
  27.     av_freep(&st->info);
  28.     av_freep(&s->streams[ --s->nb_streams ]);
  29. }

从代码中可以看出,与释放AVFormatContext类似,释放AVStream的时候,也是调用了av_freep(),av_dict_free()这些函数释放有关的字段。如果使用了parser的话,会调用av_parser_close()关闭该parser。

AVIOContext

avio_alloc_context()

AVIOContext的初始化函数是avio_alloc_context(),销毁的时候使用av_free()释放掉其中的缓存即可。它的声明位于libavformat\avio.h中,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Allocate and initialize an AVIOContext for buffered I/O. It must be later
  3.  * freed with av_free().
  4.  *
  5.  * @param buffer Memory block for input/output operations via AVIOContext.
  6.  *        The buffer must be allocated with av_malloc() and friends.
  7.  * @param buffer_size The buffer size is very important for performance.
  8.  *        For protocols with fixed blocksize it should be set to this blocksize.
  9.  *        For others a typical size is a cache page, e.g. 4kb.
  10.  * @param write_flag Set to 1 if the buffer should be writable, 0 otherwise.
  11.  * @param opaque An opaque pointer to user-specific data.
  12.  * @param read_packet  A function for refilling the buffer, may be NULL.
  13.  * @param write_packet A function for writing the buffer contents, may be NULL.
  14.  *        The function may not change the input buffers content.
  15.  * @param seek A function for seeking to specified byte position, may be NULL.
  16.  *
  17.  * @return Allocated AVIOContext or NULL on failure.
  18.  */
  19. AVIOContext *avio_alloc_context(
  20.                   unsigned char *buffer,
  21.                   int buffer_size,
  22.                   int write_flag,
  23.                   void *opaque,
  24.                   int (*read_packet)(void *opaque, uint8_t *buf, int buf_size),
  25.                   int (*write_packet)(void *opaque, uint8_t *buf, int buf_size),
  26.                   int64_t (*seek)(void *opaque, int64_t offset, int whence));

avio_alloc_context()定义位于libavformat\aviobuf.c中,如下所示。

[cpp] view plain copy
  1. AVIOContext *avio_alloc_context(
  2.                   unsigned char *buffer,
  3.                   int buffer_size,
  4.                   int write_flag,
  5.                   void *opaque,
  6.                   int (*read_packet)(void *opaque, uint8_t *buf, int buf_size),
  7.                   int (*write_packet)(void *opaque, uint8_t *buf, int buf_size),
  8.                   int64_t (*seek)(void *opaque, int64_t offset, int whence))
  9. {
  10.     AVIOContext *s = av_mallocz(sizeof(AVIOContext));
  11.     if (!s)
  12.         return NULL;
  13.     ffio_init_context(s, buffer, buffer_size, write_flag, opaque,
  14.                   read_packet, write_packet, seek);
  15.     return s;
  16. }

从代码中可以看出,avio_alloc_context()首先调用av_mallocz()为AVIOContext分配内存。而后调用了一个函数ffio_init_context()。该函数完成了真正的初始化工作。我们看一下ffio_init_context()函数的定义。
[cpp] view plain copy
  1. int ffio_init_context(AVIOContext *s,
  2.                   unsigned char *buffer,
  3.                   int buffer_size,
  4.                   int write_flag,
  5.                   void *opaque,
  6.                   int (*read_packet)(void *opaque, uint8_t *buf, int buf_size),
  7.                   int (*write_packet)(void *opaque, uint8_t *buf, int buf_size),
  8.                   int64_t (*seek)(void *opaque, int64_t offset, int whence))
  9. {
  10.     s->buffer      = buffer;
  11.     s->orig_buffer_size =
  12.     s->buffer_size = buffer_size;
  13.     s->buf_ptr     = buffer;
  14.     s->opaque      = opaque;
  15.     s->direct      = 0;
  16.
  17.
  18.     url_resetbuf(s, write_flag ? AVIO_FLAG_WRITE : AVIO_FLAG_READ);
  19.
  20.
  21.     s->write_packet    = write_packet;
  22.     s->read_packet     = read_packet;
  23.     s->seek            = seek;
  24.     s->pos             = 0;
  25.     s->must_flush      = 0;
  26.     s->eof_reached     = 0;
  27.     s->error           = 0;
  28.     s->seekable        = seek ? AVIO_SEEKABLE_NORMAL : 0;
  29.     s->max_packet_size = 0;
  30.     s->update_checksum = NULL;
  31.
  32.
  33.     if (!read_packet && !write_flag) {
  34.         s->pos     = buffer_size;
  35.         s->buf_end = s->buffer + buffer_size;
  36.     }
  37.     s->read_pause = NULL;
  38.     s->read_seek  = NULL;
  39.
  40.
  41.     return 0;
  42. }

从函数的代码可以看出,ffio_init_context()对AVIOContext中的缓存,函数指针等等进行了赋值。


AVStream,AVCodecContext

AVStream的初始化函数是avformat_new_stream(),销毁函数使用销毁AVFormatContext的avformat_free_context()就可以了。


avformat_new_stream()

avformat_new_stream()的声明位于libavformat\avformat.h中,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Add a new stream to a media file.
  3.  *
  4.  * When demuxing, it is called by the demuxer in read_header(). If the
  5.  * flag AVFMTCTX_NOHEADER is set in s.ctx_flags, then it may also
  6.  * be called in read_packet().
  7.  *
  8.  * When muxing, should be called by the user before avformat_write_header().
  9.  *
  10.  * User is required to call avcodec_close() and avformat_free_context() to
  11.  * clean up the allocation by avformat_new_stream().
  12.  *
  13.  * @param s media file handle
  14.  * @param c If non-NULL, the AVCodecContext corresponding to the new stream
  15.  * will be initialized to use this codec. This is needed for e.g. codec-specific
  16.  * defaults to be set, so codec should be provided if it is known.
  17.  *
  18.  * @return newly created stream or NULL on error.
  19.  */
  20. AVStream *avformat_new_stream(AVFormatContext *s, const AVCodec *c);

avformat_new_stream()的定义位于libavformat\utils.c中,如下所示。

[cpp] view plain copy
  1. AVStream *avformat_new_stream(AVFormatContext *s, const AVCodec *c)
  2. {
  3.     AVStream *st;
  4.     int i;
  5.     AVStream **streams;
  6.
  7.
  8.     if (s->nb_streams >= INT_MAX/sizeof(*streams))
  9.         return NULL;
  10.     streams = av_realloc_array(s->streams, s->nb_streams + 1, sizeof(*streams));
  11.     if (!streams)
  12.         return NULL;
  13.     s->streams = streams;
  14.
  15.
  16.     st = av_mallocz(sizeof(AVStream));
  17.     if (!st)
  18.         return NULL;
  19.     if (!(st->info = av_mallocz(sizeof(*st->info)))) {
  20.         av_free(st);
  21.         return NULL;
  22.     }
  23.     st->info->last_dts = AV_NOPTS_VALUE;
  24.
  25.
  26.     st->codec = avcodec_alloc_context3(c);
  27.     if (s->iformat) {
  28.         /* no default bitrate if decoding */
  29.         st->codec->bit_rate = 0;
  30.
  31.
  32.         /* default pts setting is MPEG-like */
  33.         avpriv_set_pts_info(st, 33, 1, 90000);
  34.     }
  35.
  36.
  37.     st->index      = s->nb_streams;
  38.     st->start_time = AV_NOPTS_VALUE;
  39.     st->duration   = AV_NOPTS_VALUE;
  40.     /* we set the current DTS to 0 so that formats without any timestamps
  41.      * but durations get some timestamps, formats with some unknown
  42.      * timestamps have their first few packets buffered and the
  43.      * timestamps corrected before they are returned to the user */
  44.     st->cur_dts       = s->iformat ? RELATIVE_TS_BASE : 0;
  45.     st->first_dts     = AV_NOPTS_VALUE;
  46.     st->probe_packets = MAX_PROBE_PACKETS;
  47.     st->pts_wrap_reference = AV_NOPTS_VALUE;
  48.     st->pts_wrap_behavior = AV_PTS_WRAP_IGNORE;
  49.
  50.
  51.     st->last_IP_pts = AV_NOPTS_VALUE;
  52.     st->last_dts_for_order_check = AV_NOPTS_VALUE;
  53.     for (i = 0; i < MAX_REORDER_DELAY + 1; i++)
  54.         st->pts_buffer[i] = AV_NOPTS_VALUE;
  55.
  56.
  57.     st->sample_aspect_ratio = (AVRational) { 0, 1 };
  58.
  59.
  60. #if FF_API_R_FRAME_RATE
  61.     st->info->last_dts      = AV_NOPTS_VALUE;
  62. #endif
  63.     st->info->fps_first_dts = AV_NOPTS_VALUE;
  64.     st->info->fps_last_dts  = AV_NOPTS_VALUE;
  65.
  66.
  67.     st->inject_global_side_data = s->internal->inject_global_side_data;
  68.
  69.
  70.     s->streams[s->nb_streams++] = st;
  71.     return st;
  72. }

从代码中可以看出,avformat_new_stream()首先调用av_mallocz()为AVStream分配内存。接着给新分配的AVStream的各个字段赋上默认值。然后调用了另一个函数avcodec_alloc_context3()初始化AVStream中的AVCodecContext。


avcodec_alloc_context3()

avcodec_alloc_context3()的声明位于libavcodec\avcodec.h中,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Allocate an AVCodecContext and set its fields to default values. The
  3.  * resulting struct should be freed with avcodec_free_context().
  4.  *
  5.  * @param codec if non-NULL, allocate private data and initialize defaults
  6.  *              for the given codec. It is illegal to then call avcodec_open2()
  7.  *              with a different codec.
  8.  *              If NULL, then the codec-specific defaults won't be initialized,
  9.  *              which may result in suboptimal default settings (this is
  10.  *              important mainly for encoders, e.g. libx264).
  11.  *
  12.  * @return An AVCodecContext filled with default values or NULL on failure.
  13.  * @see avcodec_get_context_defaults
  14.  */
  15. AVCodecContext *avcodec_alloc_context3(const AVCodec *codec);


下面我们看一下avcodec_alloc_context3()的定义。下面我们看一下avcodec_alloc_context3()的定义。avcodec_alloc_context3()的定义位于libavcodec\options.c中。

[cpp] view plain copy
  1. AVCodecContext *avcodec_alloc_context3(const AVCodec *codec)
  2. {
  3.     AVCodecContext *avctx= av_malloc(sizeof(AVCodecContext));
  4.
  5.
  6.     if (!avctx)
  7.         return NULL;
  8.
  9.
  10.     if(avcodec_get_context_defaults3(avctx, codec) < 0){
  11.         av_free(avctx);
  12.         return NULL;
  13.     }
  14.
  15.
  16.     return avctx;
  17. }

从代码中可以看出,avcodec_alloc_context3()首先调用av_malloc()为AVCodecContext分配存储空间,然后调用了一个函数avcodec_get_context_defaults3()用于设置该AVCodecContext的默认值。avcodec_get_context_defaults3()的定义如下。

[cpp] view plain copy
  1. int avcodec_get_context_defaults3(AVCodecContext *s, const AVCodec *codec)
  2. {
  3.     int flags=0;
  4.     memset(s, 0, sizeof(AVCodecContext));
  5.
  6.
  7.     s->av_class = &av_codec_context_class;
  8.
  9.
  10.     s->codec_type = codec ? codec->type : AVMEDIA_TYPE_UNKNOWN;
  11.     if (codec)
  12.         s->codec_id = codec->id;
  13.
  14.
  15.     if(s->codec_type == AVMEDIA_TYPE_AUDIO)
  16.         flags= AV_OPT_FLAG_AUDIO_PARAM;
  17.     else if(s->codec_type == AVMEDIA_TYPE_VIDEO)
  18.         flags= AV_OPT_FLAG_VIDEO_PARAM;
  19.     else if(s->codec_type == AVMEDIA_TYPE_SUBTITLE)
  20.         flags= AV_OPT_FLAG_SUBTITLE_PARAM;
  21.     av_opt_set_defaults2(s, flags, flags);
  22.
  23.
  24.     s->time_base           = (AVRational){0,1};
  25.     s->get_buffer2         = avcodec_default_get_buffer2;
  26.     s->get_format          = avcodec_default_get_format;
  27.     s->execute             = avcodec_default_execute;
  28.     s->execute2            = avcodec_default_execute2;
  29.     s->sample_aspect_ratio = (AVRational){0,1};
  30.     s->pix_fmt             = AV_PIX_FMT_NONE;
  31.     s->sample_fmt          = AV_SAMPLE_FMT_NONE;
  32.     s->timecode_frame_start = -1;
  33.
  34.
  35.     s->reordered_opaque    = AV_NOPTS_VALUE;
  36.     if(codec && codec->priv_data_size){
  37.         if(!s->priv_data){
  38.             s->priv_data= av_mallocz(codec->priv_data_size);
  39.             if (!s->priv_data) {
  40.                 return AVERROR(ENOMEM);
  41.             }
  42.         }
  43.         if(codec->priv_class){
  44.             *(const AVClass**)s->priv_data = codec->priv_class;
  45.             av_opt_set_defaults(s->priv_data);
  46.         }
  47.     }
  48.     if (codec && codec->defaults) {
  49.         int ret;
  50.         const AVCodecDefault *d = codec->defaults;
  51.         while (d->key) {
  52.             ret = av_opt_set(s, d->key, d->value, 0);
  53.             av_assert0(ret >= 0);
  54.             d++;
  55.         }
  56.     }
  57.     return 0;
  58. }

avformat_new_stream()函数的调用结构如下所示。


AVFrame

AVFrame的初始化函数是av_frame_alloc(),销毁函数是av_frame_free()。在这里有一点需要注意,旧版的FFmpeg都是使用avcodec_alloc_frame()初始化AVFrame的,但是我在写这篇文章的时候,avcodec_alloc_frame()已经被标记为“过时的”了,为了保证与时俱进,决定分析新的API——av_frame_alloc()。

av_frame_alloc()

av_frame_alloc()的声明位于libavutil\frame.h,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Allocate an AVFrame and set its fields to default values.  The resulting
  3.  * struct must be freed using av_frame_free().
  4.  *
  5.  * @return An AVFrame filled with default values or NULL on failure.
  6.  *
  7.  * @note this only allocates the AVFrame itself, not the data buffers. Those
  8.  * must be allocated through other means, e.g. with av_frame_get_buffer() or
  9.  * manually.
  10.  */
  11. AVFrame *av_frame_alloc(void);

av_frame_alloc()的定义位于libavutil\frame.c。代码如下所示。

[cpp] view plain copy
  1. AVFrame *av_frame_alloc(void)
  2. {
  3.     AVFrame *frame = av_mallocz(sizeof(*frame));
  4.
  5.
  6.     if (!frame)
  7.         return NULL;
  8.
  9.
  10.     frame->extended_data = NULL;
  11.     get_frame_defaults(frame);
  12.
  13.
  14.     return frame;
  15. }

从代码可以看出,av_frame_alloc()首先调用av_mallocz()为AVFrame结构体分配内存。而后调用了一个函数get_frame_defaults()用于设置一些默认参数。get_frame_defaults()定义如下。
[cpp] view plain copy
  1. static void get_frame_defaults(AVFrame *frame)
  2. {
  3.     if (frame->extended_data != frame->data)
  4.         av_freep(&frame->extended_data);
  5.
  6.
  7.     memset(frame, 0, sizeof(*frame));
  8.
  9.
  10.     frame->pts                   =
  11.     frame->pkt_dts               =
  12.     frame->pkt_pts               = AV_NOPTS_VALUE;
  13.     av_frame_set_best_effort_timestamp(frame, AV_NOPTS_VALUE);
  14.     av_frame_set_pkt_duration         (frame, 0);
  15.     av_frame_set_pkt_pos              (frame, -1);
  16.     av_frame_set_pkt_size             (frame, -1);
  17.     frame->key_frame           = 1;
  18.     frame->sample_aspect_ratio = (AVRational){ 0, 1 };
  19.     frame->format              = -1; /* unknown */
  20.     frame->extended_data       = frame->data;
  21.     frame->color_primaries     = AVCOL_PRI_UNSPECIFIED;
  22.     frame->color_trc           = AVCOL_TRC_UNSPECIFIED;
  23.     frame->colorspace          = AVCOL_SPC_UNSPECIFIED;
  24.     frame->color_range         = AVCOL_RANGE_UNSPECIFIED;
  25.     frame->chroma_location     = AVCHROMA_LOC_UNSPECIFIED;
  26. }

从av_frame_alloc()的代码我们可以看出,该函数并没有为AVFrame的像素数据分配空间。因此AVFrame中的像素数据的空间需要自行分配空间,例如使用avpicture_fill(),av_image_fill_arrays()等函数。

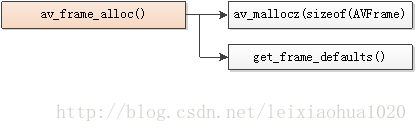

av_frame_alloc()函数的调用结构如下所示。



avpicture_fill()

avpicture_fill()的声明位于libavcodec\avcodec.h,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Setup the picture fields based on the specified image parameters
  3.  * and the provided image data buffer.
  4.  *
  5.  * The picture fields are filled in by using the image data buffer
  6.  * pointed to by ptr.
  7.  *
  8.  * If ptr is NULL, the function will fill only the picture linesize
  9.  * array and return the required size for the image buffer.
  10.  *
  11.  * To allocate an image buffer and fill the picture data in one call,
  12.  * use avpicture_alloc().
  13.  *
  14.  * @param picture       the picture to be filled in
  15.  * @param ptr           buffer where the image data is stored, or NULL
  16.  * @param pix_fmt       the pixel format of the image
  17.  * @param width         the width of the image in pixels
  18.  * @param height        the height of the image in pixels
  19.  * @return the size in bytes required for src, a negative error code
  20.  * in case of failure
  21.  *
  22.  * @see av_image_fill_arrays()
  23.  */
  24. int avpicture_fill(AVPicture *picture, const uint8_t *ptr,
  25.                    enum AVPixelFormat pix_fmt, int width, int height);

avpicture_fill()的定义位于libavcodec\avpicture.c,如下所示。

PS:目测这个函数未来也有可能成为“过时的”函数,因为通过观察这一年FFmpeg代码的变化,发现FFmpeg组织似乎想把AVFrame相关的函数(原先定义在AVCodec的头文件中)从AVCodec的代码中分离出来,形成一套单独的API。所以很多和AVFrame相关的名称为avcodec_XXX()的函数都被标记上了“过时的”标记。当然,上述推测也是我自己猜测的。
[cpp] view plain copy
  1. int avpicture_fill(AVPicture *picture, const uint8_t *ptr,
  2.                    enum AVPixelFormat pix_fmt, int width, int height)
  3. {
  4.     return av_image_fill_arrays(picture->data, picture->linesize,
  5.                                 ptr, pix_fmt, width, height, 1);
  6. }

从代码中可以看出,avpicture_fill()仅仅是简单调用了一下av_image_fill_arrays()。也就是说这两个函数实际上是等同的。


av_image_fill_arrays()

av_image_fill_arrays()的声明位于libavutil\imgutils.h中,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Setup the data pointers and linesizes based on the specified image
  3.  * parameters and the provided array.
  4.  *
  5.  * The fields of the given image are filled in by using the src
  6.  * address which points to the image data buffer. Depending on the
  7.  * specified pixel format, one or multiple image data pointers and
  8.  * line sizes will be set.  If a planar format is specified, several
  9.  * pointers will be set pointing to the different picture planes and
  10.  * the line sizes of the different planes will be stored in the
  11.  * lines_sizes array. Call with !src to get the required
  12.  * size for the src buffer.
  13.  *
  14.  * To allocate the buffer and fill in the dst_data and dst_linesize in
  15.  * one call, use av_image_alloc().
  16.  *
  17.  * @param dst_data      data pointers to be filled in
  18.  * @param dst_linesizes linesizes for the image in dst_data to be filled in
  19.  * @param src           buffer which will contain or contains the actual image data, can be NULL
  20.  * @param pix_fmt       the pixel format of the image
  21.  * @param width         the width of the image in pixels
  22.  * @param height        the height of the image in pixels
  23.  * @param align         the value used in src for linesize alignment
  24.  * @return the size in bytes required for src, a negative error code
  25.  * in case of failure
  26.  */
  27. int av_image_fill_arrays(uint8_t *dst_data[4], int dst_linesize[4],
  28.                          const uint8_t *src,
  29.                          enum AVPixelFormat pix_fmt, int width, int height, int align);

av_image_fill_arrays()的定义位于libavutil\imgutils.c中。

[cpp] view plain copy
  1. int av_image_fill_arrays(uint8_t *dst_data[4], int dst_linesize[4],
  2.                          const uint8_t *src,
  3.                          enum AVPixelFormat pix_fmt, int width, int height, int align)
  4. {
  5.     int ret, i;
  6.
  7.
  8.     if ((ret = av_image_check_size(width, height, 0, NULL)) < 0)
  9.         return ret;
  10.
  11.
  12.     if ((ret = av_image_fill_linesizes(dst_linesize, pix_fmt, width)) < 0)
  13.         return ret;
  14.
  15.
  16.     for (i = 0; i < 4; i++)
  17.         dst_linesize[i] = FFALIGN(dst_linesize[i], align);
  18.
  19.
  20.     if ((ret = av_image_fill_pointers(dst_data, pix_fmt, width, NULL, dst_linesize)) < 0)
  21.         return ret;
  22.
  23.
  24.     return av_image_fill_pointers(dst_data, pix_fmt, height, (uint8_t *)src, dst_linesize);
  25. }

av_image_fill_arrays()函数中包含3个函数:av_image_check_size(),av_image_fill_linesizes(),av_image_fill_pointers()。av_image_check_size()用于检查输入的宽高参数是否合理,即不能太大或者为负数。av_image_fill_linesizes()用于填充dst_linesize。av_image_fill_pointers()则用于填充dst_data。它们的定义相对比较简单,不再详细分析。
av_image_check_size()代码如下所示。
[cpp] view plain copy
  1. int av_image_check_size(unsigned int w, unsigned int h, int log_offset, void *log_ctx)
  2. {
  3.     ImgUtils imgutils = { &imgutils_class, log_offset, log_ctx };
  4.
  5.
  6.     if ((int)w>0 && (int)h>0 && (w+128)*(uint64_t)(h+128) < INT_MAX/8)
  7.         return 0;
  8.
  9.
  10.     av_log(&imgutils, AV_LOG_ERROR, "Picture size %ux%u is invalid\n", w, h);
  11.     return AVERROR(EINVAL);
  12. }

av_image_fill_linesizes()代码如下所示。
[cpp] view plain copy
  1. int av_image_fill_linesizes(int linesizes[4], enum AVPixelFormat pix_fmt, int width)
  2. {
  3.     int i, ret;
  4.     const AVPixFmtDescriptor *desc = av_pix_fmt_desc_get(pix_fmt);
  5.     int max_step     [4];       /* max pixel step for each plane */
  6.     int max_step_comp[4];       /* the component for each plane which has the max pixel step */
  7.
  8.
  9.     memset(linesizes, 0, 4*sizeof(linesizes[0]));
  10.
  11.
  12.     if (!desc || desc->flags & AV_PIX_FMT_FLAG_HWACCEL)
  13.         return AVERROR(EINVAL);
  14.
  15.
  16.     av_image_fill_max_pixsteps(max_step, max_step_comp, desc);
  17.     for (i = 0; i < 4; i++) {
  18.         if ((ret = image_get_linesize(width, i, max_step[i], max_step_comp[i], desc)) < 0)
  19.             return ret;
  20.         linesizes[i] = ret;
  21.     }
  22.
  23.
  24.     return 0;
  25. }

av_image_fill_pointers()代码如下所示。
[cpp] view plain copy
  1. int av_image_fill_pointers(uint8_t *data[4], enum AVPixelFormat pix_fmt, int height,
  2.                            uint8_t *ptr, const int linesizes[4])
  3. {
  4.     int i, total_size, size[4] = { 0 }, has_plane[4] = { 0 };
  5.
  6.
  7.     const AVPixFmtDescriptor *desc = av_pix_fmt_desc_get(pix_fmt);
  8.     memset(data     , 0, sizeof(data[0])*4);
  9.
  10.
  11.     if (!desc || desc->flags & AV_PIX_FMT_FLAG_HWACCEL)
  12.         return AVERROR(EINVAL);
  13.
  14.
  15.     data[0] = ptr;
  16.     if (linesizes[0] > (INT_MAX - 1024) / height)
  17.         return AVERROR(EINVAL);
  18.     size[0] = linesizes[0] * height;
  19.
  20.
  21.     if (desc->flags & AV_PIX_FMT_FLAG_PAL ||
  22.         desc->flags & AV_PIX_FMT_FLAG_PSEUDOPAL) {
  23.         size[0] = (size[0] + 3) & ~3;
  24.         data[1] = ptr + size[0]; /* palette is stored here as 256 32 bits words */
  25.         return size[0] + 256 * 4;
  26.     }
  27.
  28.
  29.     for (i = 0; i < 4; i++)
  30.         has_plane[desc->comp[i].plane] = 1;
  31.
  32.
  33.     total_size = size[0];
  34.     for (i = 1; i < 4 && has_plane[i]; i++) {
  35.         int h, s = (i == 1 || i == 2) ? desc->log2_chroma_h : 0;
  36.         data[i] = data[i-1] + size[i-1];
  37.         h = (height + (1 << s) - 1) >> s;
  38.         if (linesizes[i] > INT_MAX / h)
  39.             return AVERROR(EINVAL);
  40.         size[i] = h * linesizes[i];
  41.         if (total_size > INT_MAX - size[i])
  42.             return AVERROR(EINVAL);
  43.         total_size += size[i];
  44.     }
  45.
  46.
  47.     return total_size;
  48. }

avpicture_fill()函数调用关系如下图所示。


av_frame_free()

av_frame_free ()的声明位于libavutil\frame.h,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Free the frame and any dynamically allocated objects in it,
  3.  * e.g. extended_data. If the frame is reference counted, it will be
  4.  * unreferenced first.
  5.  *
  6.  * @param frame frame to be freed. The pointer will be set to NULL.
  7.  */
  8. void av_frame_free(AVFrame **frame);

av_frame_free ()的定义位于libavutil\frame.c。代码如下所示。

[cpp] view plain copy
  1. void av_frame_free(AVFrame **frame)
  2. {
  3.     if (!frame || !*frame)
  4.         return;
  5.
  6.
  7.     av_frame_unref(*frame);
  8.     av_freep(frame);
  9. }

在释放AVFrame结构体之前,首先调用了一个函数av_frame_unref()。av_frame_unref()也是一个FFmpeg的API,它的作用是释放AVFrame中参考的缓存(还没完全弄懂),并且重置AVFrame中的字段。调用这个函数的目的应该是为了确保AVFrame可以被正常释放。代码如下。
[cpp] view plain copy
  1. void av_frame_unref(AVFrame *frame)
  2. {
  3.     int i;
  4.
  5.
  6.     for (i = 0; i < frame->nb_side_data; i++) {
  7.         free_side_data(&frame->side_data[i]);
  8.     }
  9.     av_freep(&frame->side_data);
  10.
  11.
  12.     for (i = 0; i < FF_ARRAY_ELEMS(frame->buf); i++)
  13.         av_buffer_unref(&frame->buf[i]);
  14.     for (i = 0; i < frame->nb_extended_buf; i++)
  15.         av_buffer_unref(&frame->extended_buf[i]);
  16.     av_freep(&frame->extended_buf);
  17.     av_dict_free(&frame->metadata);
  18.     av_buffer_unref(&frame->qp_table_buf);
  19.
  20.
  21.     get_frame_defaults(frame);
  22. }

AVPacket

AVPacket的初始化函数有两个:av_init_packet(),av_new_packet()。销毁函数是av_free_packet()。在初始化函数中av_init_packet()比较简单,初始化一些字段;而av_new_packet()相对“高级”一些,除了包含av_init_packet()的功能之外,还包含了AVPacket内部内存的分配。下面分别看看这些函数。


av_init_packet()

av_init_packet()的声明位于libavcodec\avcodec.h,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Initialize optional fields of a packet with default values.
  3.  *
  4.  * Note, this does not touch the data and size members, which have to be
  5.  * initialized separately.
  6.  *
  7.  * @param pkt packet
  8.  */
  9. void av_init_packet(AVPacket *pkt);

av_init_packet()的定义位于libavcodec\avpacket.c。如下所示。

[cpp] view plain copy
  1. void av_init_packet(AVPacket *pkt)
  2. {
  3.     pkt->pts                  = AV_NOPTS_VALUE;
  4.     pkt->dts                  = AV_NOPTS_VALUE;
  5.     pkt->pos                  = -1;
  6.     pkt->duration             = 0;
  7.     pkt->convergence_duration = 0;
  8.     pkt->flags                = 0;
  9.     pkt->stream_index         = 0;
  10. #if FF_API_DESTRUCT_PACKET
  11. FF_DISABLE_DEPRECATION_WARNINGS
  12.     pkt->destruct             = NULL;
  13. FF_ENABLE_DEPRECATION_WARNINGS
  14. #endif
  15.     pkt->buf                  = NULL;
  16.     pkt->side_data            = NULL;
  17.     pkt->side_data_elems      = 0;
  18. }

av_new_packet()

av_new_packet()的声明位于libavcodec\avcodec.h。如下所示。

[cpp] view plain copy
  1. /**
  2.  * Allocate the payload of a packet and initialize its fields with
  3.  * default values.
  4.  *
  5.  * @param pkt packet
  6.  * @param size wanted payload size
  7.  * @return 0 if OK, AVERROR_xxx otherwise
  8.  */
  9. int av_new_packet(AVPacket *pkt, int size);

av_new_packet()的定义位于libavcodec\avpacket.c。如下所示。

[cpp] view plain copy
  1. int av_new_packet(AVPacket *pkt, int size)
  2. {
  3.     AVBufferRef *buf = NULL;
  4.     int ret = packet_alloc(&buf, size);
  5.     if (ret < 0)
  6.         return ret;
  7.
  8.
  9.     av_init_packet(pkt);
  10.     pkt->buf      = buf;
  11.     pkt->data     = buf->data;
  12.     pkt->size     = size;
  13. #if FF_API_DESTRUCT_PACKET
  14. FF_DISABLE_DEPRECATION_WARNINGS
  15.     pkt->destruct = dummy_destruct_packet;
  16. FF_ENABLE_DEPRECATION_WARNINGS
  17. #endif
  18.
  19.
  20.     return 0;
  21. }

从代码可以看出,av_new_packet()调用了av_init_packet(pkt)。此外还调用了一个函数packet_alloc()。packet_alloc()函数的定义如下。
[cpp] view plain copy
  1. static int packet_alloc(AVBufferRef **buf, int size)
  2. {
  3.     int ret;
  4.     if ((unsigned)size >= (unsigned)size + FF_INPUT_BUFFER_PADDING_SIZE)
  5.         return AVERROR(EINVAL);
  6.
  7.
  8.     ret = av_buffer_realloc(buf, size + FF_INPUT_BUFFER_PADDING_SIZE);
  9.     if (ret < 0)
  10.         return ret;
  11.
  12.
  13.     memset((*buf)->data + size, 0, FF_INPUT_BUFFER_PADDING_SIZE);
  14.
  15.
  16.     return 0;
  17. }

packet_alloc()中调用av_buffer_realloc()为AVPacket分配内存。然后调用memset()将分配的内存置0。
PS:发现AVPacket的结构随着FFmpeg的发展越发复杂了。原先AVPacket中的数据仅仅存在一个uint8_t类型的数组里,而现在已经使用一个专门的结构体AVBufferRef存储数据。
av_new_packet()代码的函数调用关系如下图所示。


av_free_packet()

av_free_packet()的声明位于libavcodec\avcodec.h,如下所示。

[cpp] view plain copy
  1. /**
  2.  * Free a packet.
  3.  *
  4.  * @param pkt packet to free
  5.  */
  6. void av_free_packet(AVPacket *pkt);

av_free_packet()的定义位于libavcodec\avpacket.c。如下所示。

[cpp] view plain copy
  1. void av_free_packet(AVPacket *pkt)
  2. {
  3.     if (pkt) {
  4. FF_DISABLE_DEPRECATION_WARNINGS
  5.         if (pkt->buf)
  6.             av_buffer_unref(&pkt->buf);
  7. #if FF_API_DESTRUCT_PACKET
  8.         else if (pkt->destruct)
  9.             pkt->destruct(pkt);
  10.         pkt->destruct = NULL;
  11. #endif
  12. FF_ENABLE_DEPRECATION_WARNINGS
  13.         pkt->data            = NULL;
  14.         pkt->size            = 0;
  15.
  16.
  17.         av_packet_free_side_data(pkt);
  18.     }
  19. }

从代码可以看出,av_free_packet()调用av_buffer_unref()释放AVPacket中的数据,而后还调用了av_packet_free_side_data()释放了side_data(存储封装格式可以提供的额外的数据)。


雷霄骅 (Lei Xiaohua)
leixiaohua1020@126.com
http://blog.csdn.NET/leixiaohua1020



阅读更多
想对作者说点什么?

博主推荐

换一批

没有更多推荐了,返回首页
