五分钟学会STM32 Debug仿真（J-Link教程）

  这篇文章介绍一下单片机里非常重要的debug，使用的硬件是J-Link。在工程上，使用J-Link来Debug将会让寻找bug的效率事半功倍，J-Link等仿真器是一个嵌入式工程师必不可少的工具，就像是电工不能没有电烙铁。而大多数新手在入门的时候都会忽略debug的训练，这篇文章可以让你五分钟轻松入门debug功能。

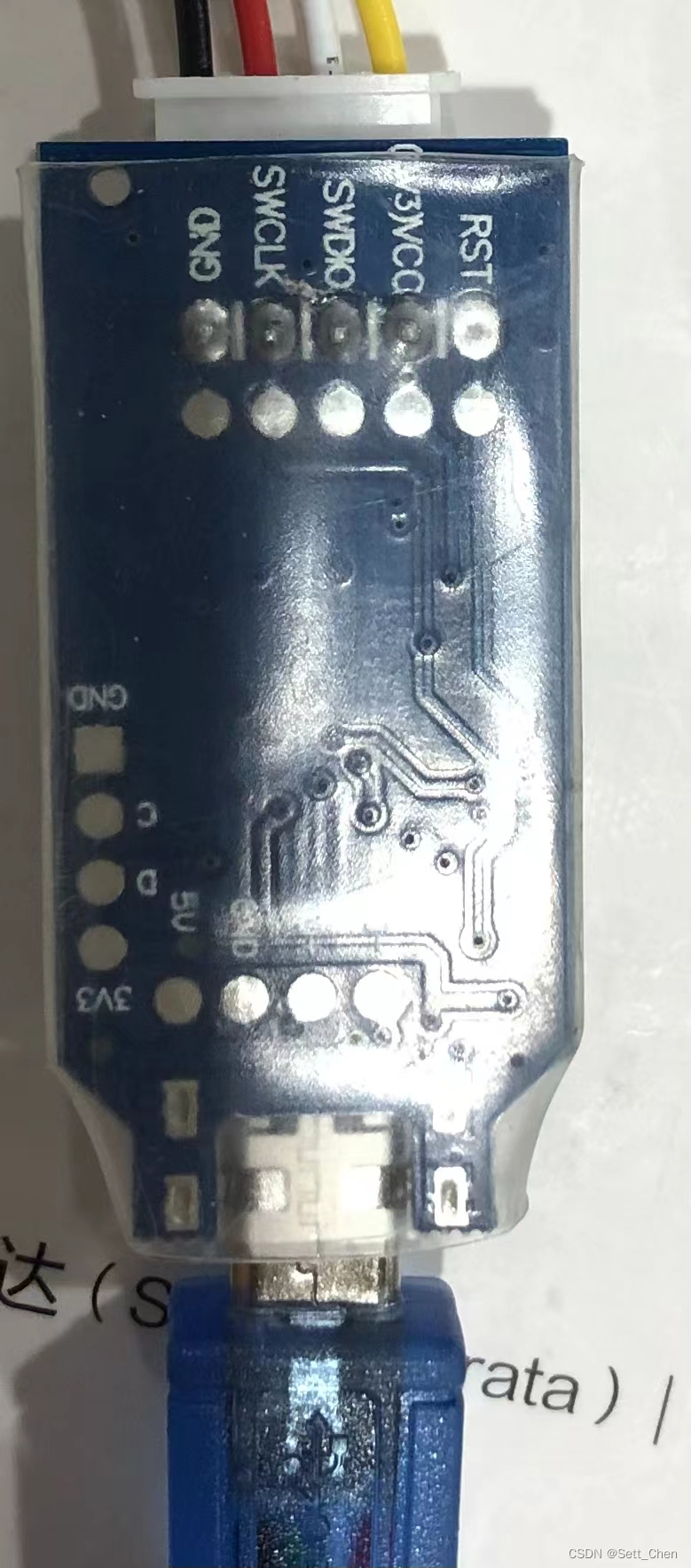

  下图是连线规则，VCC连接3.3V，GND连接GND，SWCLK和SWDIO连接单片机上的CLK和DIO端口，具体是哪一个IO口还要阅读一下数据手册。

 然后如果你想使用J-Link来Debug，首先你要做的就是在网上下载相应的J-Link驱动，具体链接大家可以上网搜索一下，我这里就不放下载链接了。

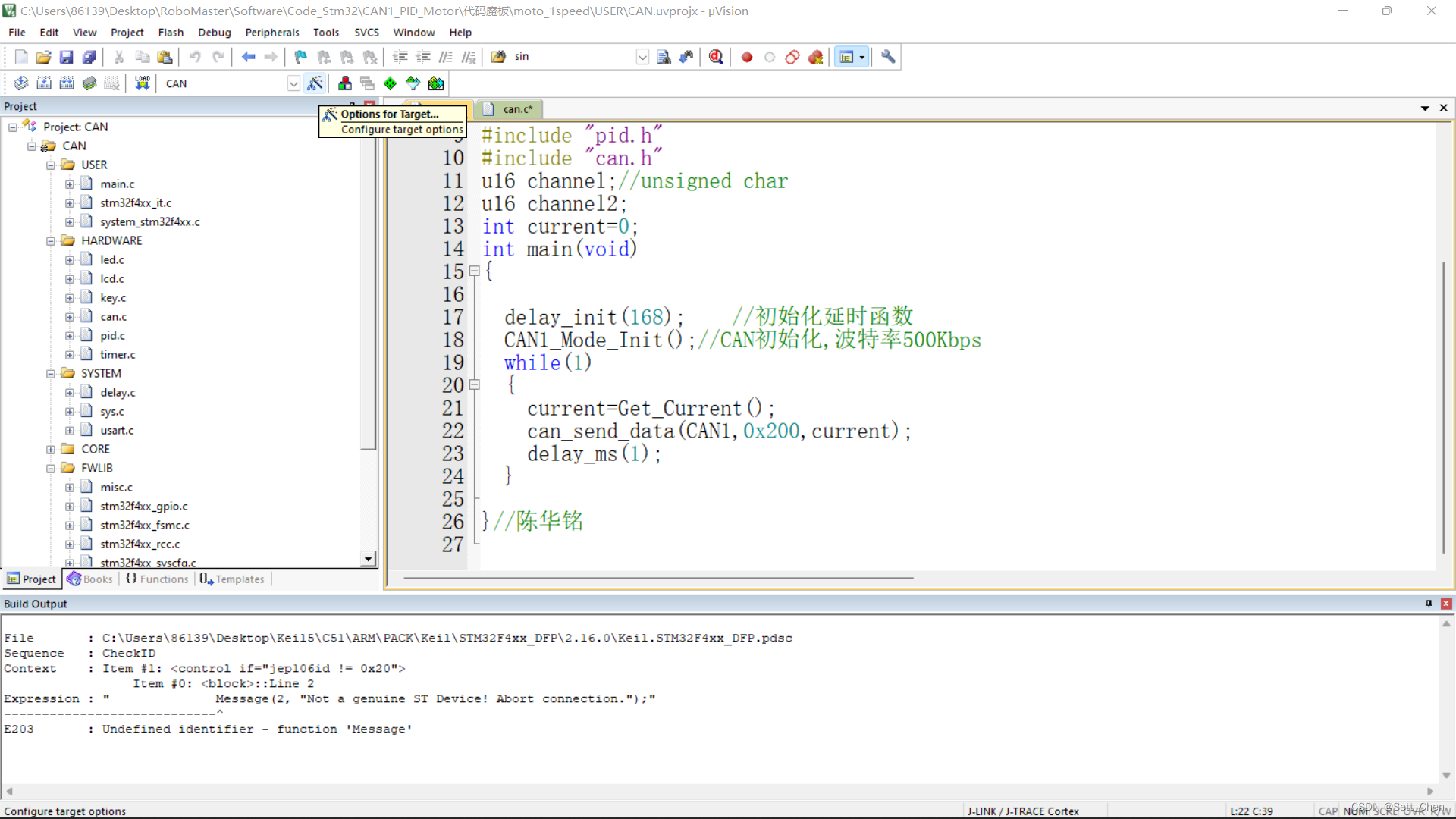

 我们打开熟悉的keil5，然后点击Option for Target。

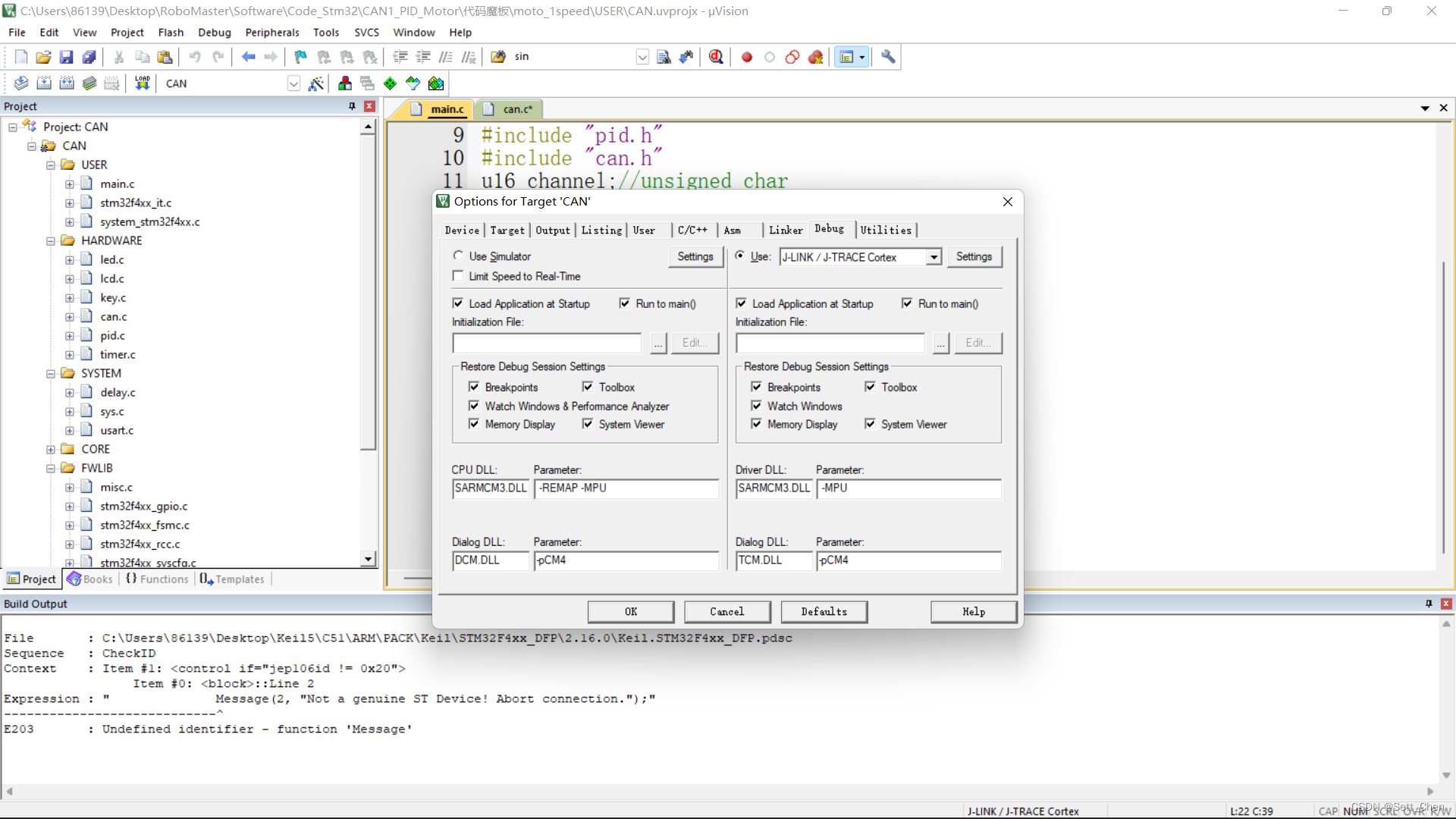

  点击Debug这个选项，然后我们可以看到界面如下，然后右边的框框那里选择J-Link，点击setting，看一下电脑检测到你的J-Link了没有。

 具体界面如下，如果你的SW Device没有被检测到，就不会有以下的界面，然后其他的数值按照默认的来就好了。

  然后bulid一下你自己的程序，他才会生成相应的代码。一定要记住每次写完代码后要build一下，不然烧录的代码是你修改之前的代码。

   点击右上方start debug，进入debug模式。

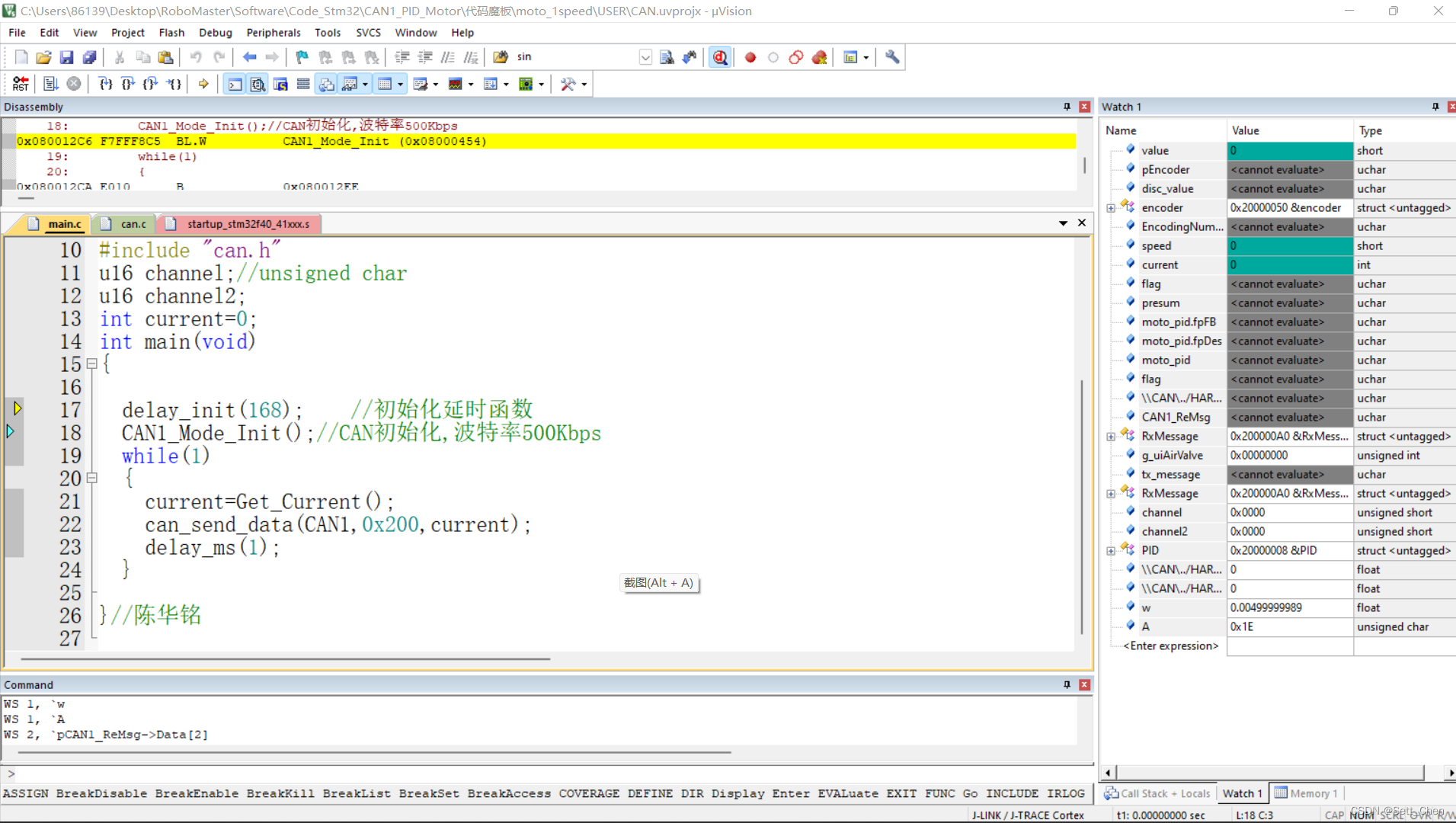

 进入之后就是下面的界面，进入之后代码是不会运行的，单片机是处于停止状态的。

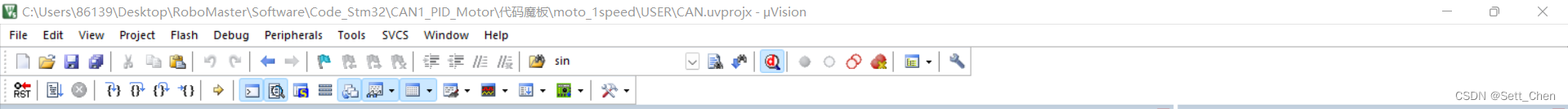

   然后介绍一下一些边栏的作用，左边第一个RST按钮是RESET的按钮，可以让单片机复位。第二个是RUN，让单片机程序运行。第三个是STOP，在单片机运行的时候如果我们发现程序不对，我们可以及时按下STOP来停止程序的运行。第四个之后的按钮就分别是一步步运行，跳过，跳出，跳到指定程序。

  看到右上方start debug的右边的按钮，第一个是比较实用的添加断点，何为断点呢，就是程序如果运行到断点处，这个程序就会停止STOP。但是断点的个数是有数量限制的，增添太多断点程序或许会卡死。剩余的几个按钮也是关于断点设置的，大家感兴趣可以把鼠标放在上面看看英文显示，就明白它们的作用了。

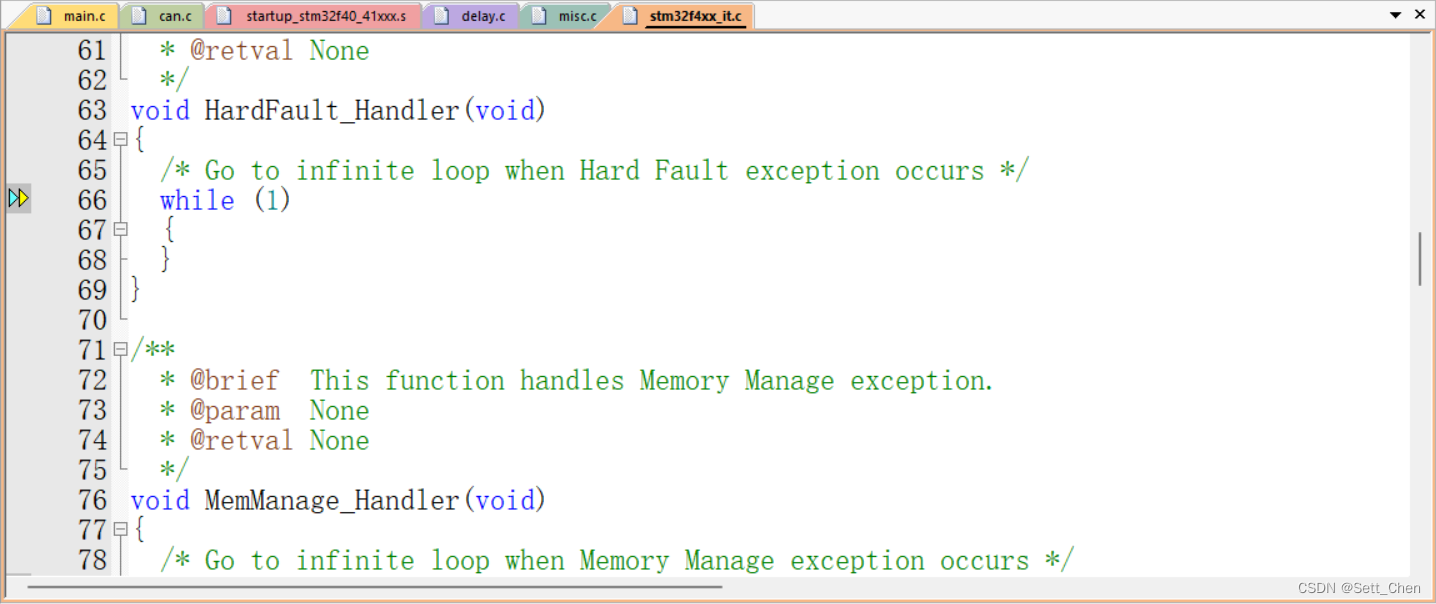

  左边栏显示的黄色箭头和蓝色箭头又代表的什么意思呢？黄色箭头代表的是你STOP程序后，程序运行停在了哪一行代码之上，而蓝色箭头代表着你选择的代码行。我们可以在中断程序里面设置断点，然后运行根据黄色的箭头来判断我们的程序是否进入了中断程序，然后来debug中断程序的基础配置和逻辑运行。

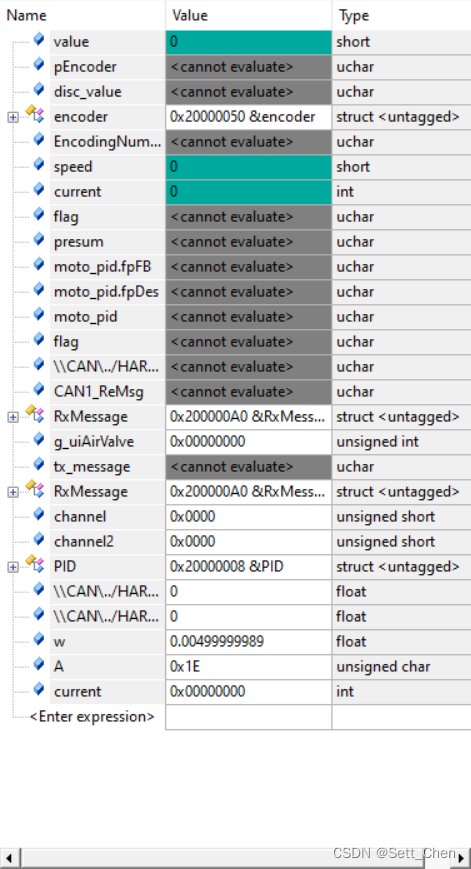

 介绍一下右边watch栏的作用，这些都是程序里相关的变量值，我们可以根据watch来观察我们程序在运行时各个变量的具体变化趋势。比如说有时候usart乱码了，但你又不知道usart乱码成了什么数据，你就可以设置一个变量Temp接受usart发送过来的数据然后把它放在watch栏里观察它的值。 然后这个变量要设置为全局变量，因为watch只能观察全局变量，如果是函数里的相应变量，是无法加入到watch里的。



 最后我介绍一下如何将一个变量加入到watch栏里面，我们先右击相应变量，然后点击add current to...，点击watch1或者watch2，然后你就可以在watch栏里看到相应变量的数值啦。  今天的教程就这些了，这些就是J-Link Debug的简单教程，如果能帮助到大家是我莫大的荣幸。
