IIC通信协 最通俗易懂的解释

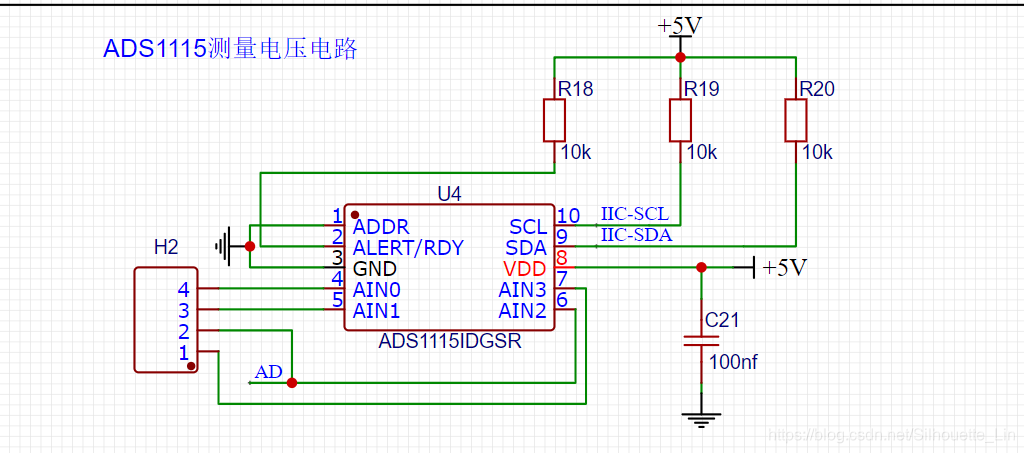

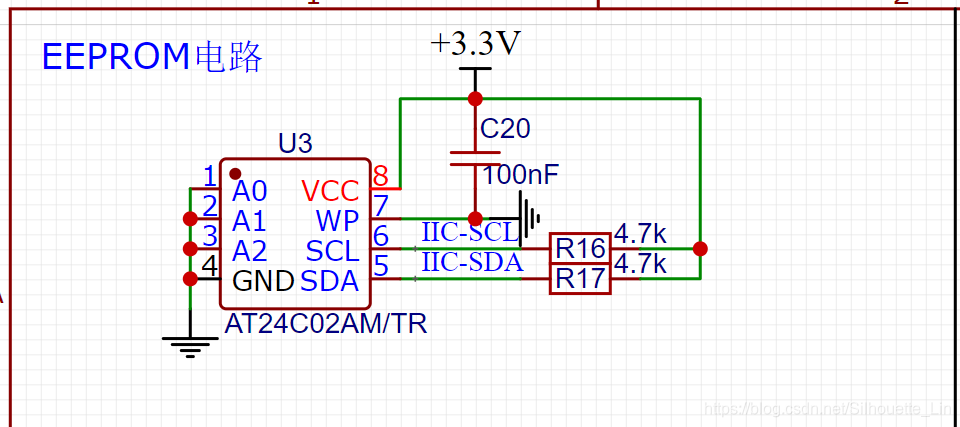

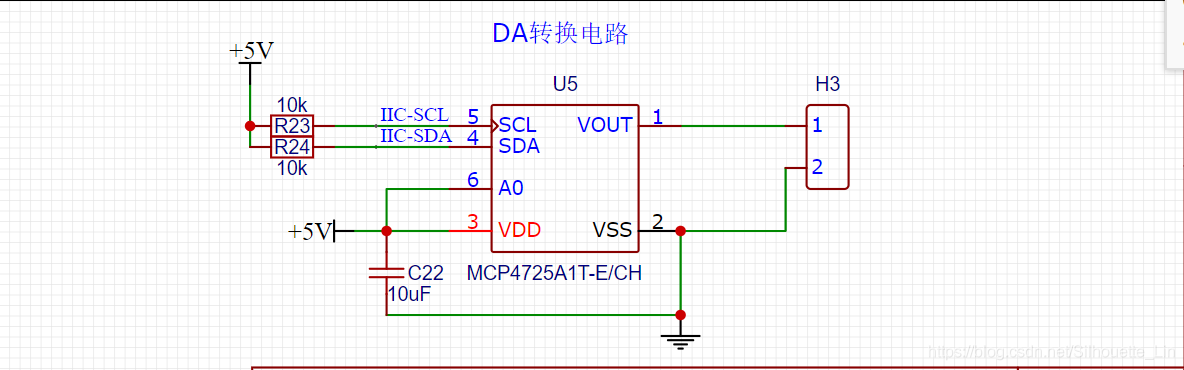

校电子设计大赛做的低年级赛题是简易电压计的制作，里面的eeprom可擦可编程只读存储电路，AD转换电路以及ADS1115测量电压电路都用到了这一协议，故进行了学习。
IIC 通信协议(Inter-Integrated Circuit)是嵌入式系统中常用的一种总线协议；
其特点如下：
二线制
信号线包含SDA和SCL，且信号线是双向的，开路结构，需要通过上拉电阻到VCC，具体的电阻值影响的是信号反应速度和驱动能力。



8位地址线
最多可以挂载的器件127个（8位地址位，去掉一位广播地址，然后去掉0x00）。

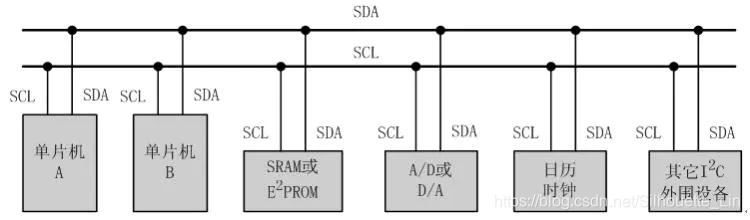

粗俗来说，使用到这一协议的器件都由SDL（串行数据线）、SCL（串行时钟）两条线与单片机IO口相连，通过寄存器地址识别数据传输。

传输特点
开始时：SDA、SCL都处于高电平

void Init()
{
    SCL = 1;
    delay();
    SDA = 1;
    delay();
}

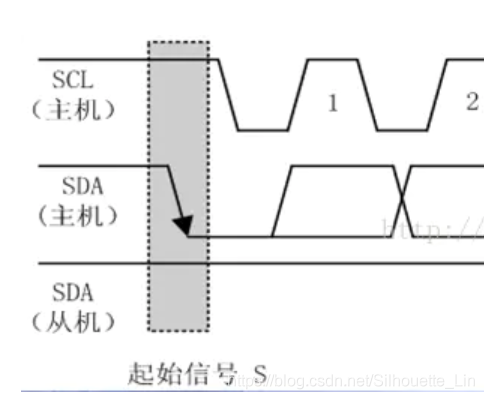

IIC开始的条件：SCL保持高电平，SDA从高电平跳跃到低电平

void StartUp
{
    SCL = 1;
    SDA = 1;
    delay();
    SDA = 0;
    delay();
}

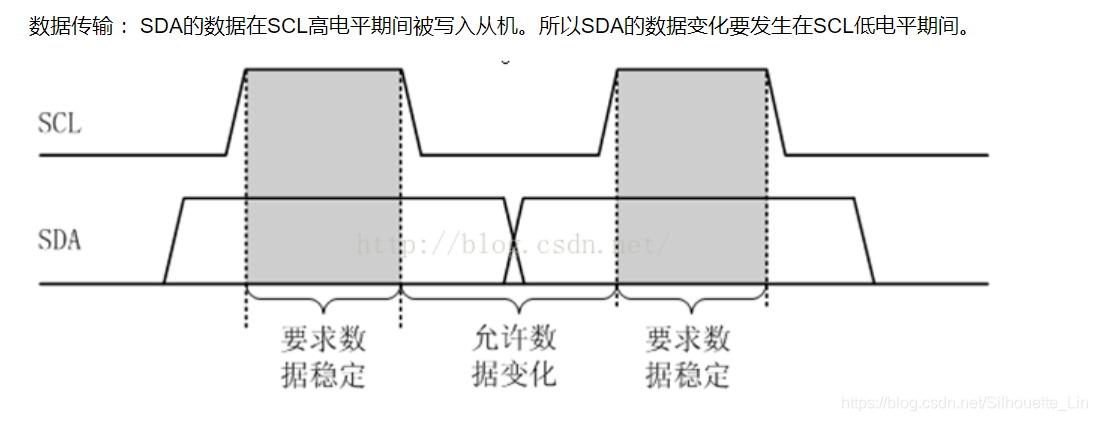

IIC传输时：要保持SCL为高电平不变，SDA保持稳定，此时数据锁定！要改变SDA数据就要在SCL低电平时

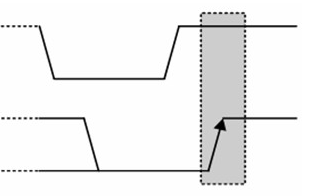

IIC停止通讯的条件：SCL保持高电平，SDA从低电平跳跃到高电平

void End()
{
    SCL = 1;
    SDA = 0;
    delay();
    SDA = 1;
    delay();
}

总结：作为数字通信协议中的小协议，IIC和SPI各有所长。
IIC的优点：
1.硬件资源耗费小：IIC 只需两根信号线，而标准SPI至少四根信号，如果有多个从设备，信号需要更多。虽然只有有限的7位地址空间，但新标准中已经使用使用10位地址。（我咋没见识过？）
2.优雅性（呸呸，文绉绉的）它可以用很轻盈的架构实现了多主设备仲裁和设备路由。
缺点：传输数据慢！！！！（如果应用中必须使用高速数据传输，那么SPI是必然的选择。因为SPI是全双工，IIC 的不是。SPI没有定义速度限制，一般的实现通常能达到甚至超过10 Mbps。IIC 最高的速度也就快速+模式（1 Mbps）和高速模式（3.4 Mbps），后面的模式还需要额外的I/O缓冲区，还并不是总是容易实现的。）没啥体验，可能做的项目太低级了┭┮﹏┭┮
