母线与电缆的对比，超全总结

什么是母线？什么是电缆？想必大家对它们都有一定的了解。母线在电气意义上也叫汇流排，它是电源和负荷汇合的地方。比如说，一条低压母线上它接有电源进线，也接有负荷线路。母线可以是铜排、铝排，也可以是铜线，铝线，只要能满足电源和负荷的需要就可以。母线按照电压等级可以分为高压、低压，按电源性质可以分为交流、直流、控制、动力、强电、弱电等等。

而电缆就很好理解了，电缆是一种电能或信号传输装置，通常是由几根或几组导线组成。由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线。常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。 电缆具有内通电，外绝缘的特征。那么母线和电缆各自有哪些优势呢？

1、母线与电缆的区别从电流承载能力上看，电线电缆是承载小电流的，母线是承载大电流的;从结构形式上来看，电线电缆是柔性的(内部铜芯外部绝缘层)可以弯曲，母线是刚性的(内部硬质铜排外部钢质或铝合金外壳)不可以弯曲，需要专门制作的弯通;从使用特点上来看，电线电缆安装制作麻烦，每个用电设备都需要独立放线接线，而母线则安装方便灵活，不容易安装错误，一条母线可以供很多用点设备同时取电。

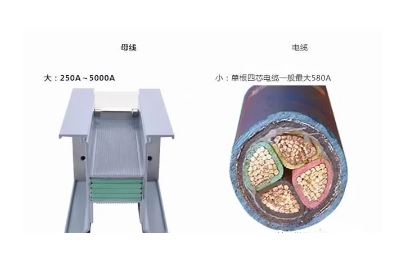

2、母线和电缆载流能力的对比

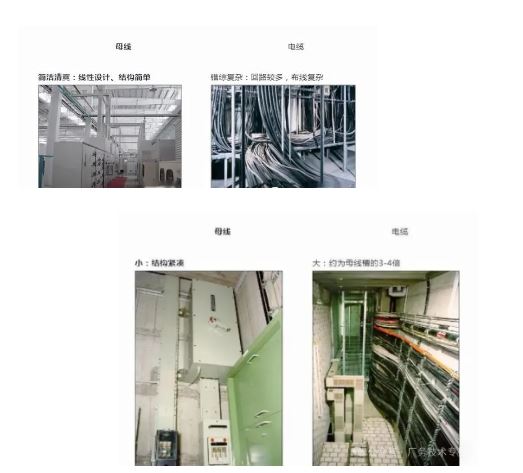

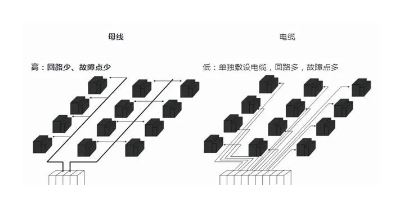

3、母线和电缆系统结构的对比

1. 母线和电缆占用空间的对比

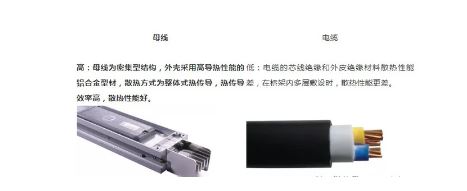

1. 母线和电缆散热性能的对比

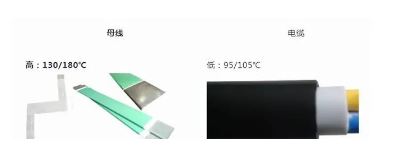

1. 母线和电缆绝缘性能的对比

1. 母线和电缆安全性能的对比

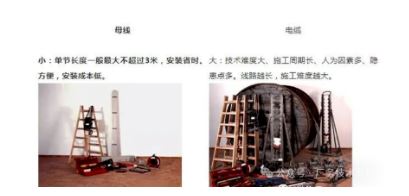

1. 母线和电缆安装强度的对比

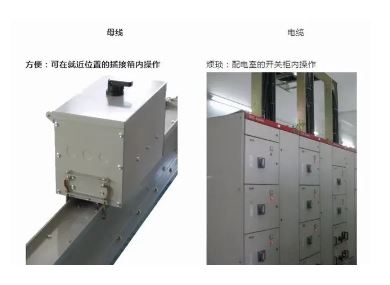

1. 母线和电缆操作性能的对比

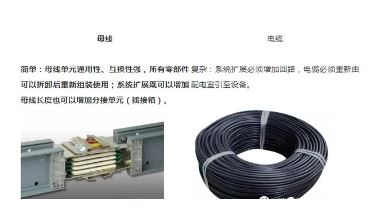

1. 母线和电缆系统配置的对比

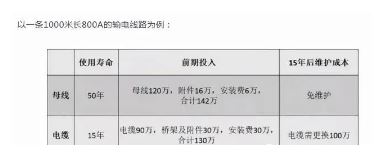

11、母线和电缆使用成本的对比

12、母线和电缆的对比总结分析1）可满足最大5000A额定电流，而电缆需多根并联2）5000A LD母线截面仅为240x180mm，节约空间，而电缆需要很大的3）空间母线槽可在离设备最近的位置进行控制，而电缆必须在配电室控制。4）母线配有标准的安装支架，无需其他支撑:电缆必须用单独的桥架或管道进行敷设5）母线槽寿命可达50年，并可重复使用。而电缆较短，不可以重复使用。6）母线横的分接口可增加分接回路，而电缆必须在配电室开始敷设7）安装母线的保险费用比较低，而电缆相对较高。
