CAN总线数据帧1，帧起始（SOF）标识一个数据帧的开始，用于帧同步一个显性位只有总线在空闲期间节点才能够发送SOF2、ID用于确定唯一一条报文标准帧有11位，扩展帧有29位。3、RTR位用于区分数据帧和远程帧，数据帧=0，远程帧=14、IDE位用于区分标准帧和扩展帧，标准帧=0，扩展帧=15、SRR位扩展帧中存在，表明在该位代替了标准帧的RTR位，并没有实际意义，SRR固定为16、r0、r1位保留位7、DLC包含4位，表示数.

第四章 字符串和格式化输入/输出4.1 前导程序//talkback.c - - 演示与用户交互#include <stdio.h>#include <string.h> //提供strlen();函数原型#define DENSITY 62.4 //人体密度（单位：磅）int main(void){ float weight,volume; int size.letters; char name[40]; //name 是一个可容纳40个字符的

数据和C

A/D转换的基本原理 取样定理 为了保证能从取样信号将原来的被取样信号恢复，必须满足：取样频率大于等于2倍的输入模拟信号的最高频率分量的频率。即 由于转换是在取样后的保持时间内完成的，所以转换结果所对应的模拟电压是每次取样结束时的V1值。 量化和编码 数字信号在时间上是离散的，数值的大小变化也是不连续的 A/D转换时，必须将取样电压表示为某个规定的最小单位的整倍数，转化过程称为量化；所取的最小数量单位是量化单位。 数...

D/A转换器的电路结构和工作原理 权电阻网络D/A转换器 理想的运算放大器：开环放大倍数为无穷大，输入电流为零（输入电阻无穷大），输出电阻为零。 图8.2.1是4权电阻网络D/A转换器的原理图，由权电阻网络、4个模拟开关和一个求和放大器组成。 求和放大器接成一个负反馈运算放大器。 当V+大于V-时，输出V0为正；当V+小于V-时，输出V0位为负。 当反馈电压为R/2时，输出电压为： 输出的模拟量电压正比于输入的数字量Dn，..

什么是信号参考面 可以理解为是一个固定电平的平面，可以是“地平面”或“电源平面”。 理解参考平面最直接的方法：构成电磁波传输的物理环境 对表层走线来说，走线和下面的平面层共同构成了电磁波传输的物理环境，信号路径是表层走线，下面的平面就是参考路径，对PCB来说可以叫做参考平面。 最简单的传输线包括两个基本要素：信号路径、参考路径（返回路径）。信号的传输方式是电磁波形式，信号传输的两个基本要素构成了电磁波传输的物理环境。 从电磁波传输的角度来讲，信号路径和参考路径一起构成了一个特殊的物理结构，

整流二极管整流二极管(rectifier diode)一种用于将交流电转变为直流电的半导体器件。硅整流二极管的击穿电压高，反向漏电流小，高温性能良好整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。正向导通状态： 电流只能从二极管的正极流入，负极流出，因为它包含一个PN结，有正极和负极两个端子 整流二极管能通过大电流，具有低的电压降（典型值为0.7V） 反向截止状态： 在二极管两端加相反的电压,使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流

SP706_MCU监控芯片说明 SP706R/S/T系列是微处理器(µP)监控电路系列，集成了离散解决方案的无数组件，监控µP和数字系统中的电源和电池。 SP706R/S/T系列的功能包括看门狗定时器、µP复置、电源故障比较器和手动重置输入。SP706R/S/T系列将显著提高系统的可靠性和操作效率。 SP706R/S/T系列适用于汽车系统、计算机、控制器和智能仪表中3.0V或3.3V的应用。SP706R/S/T系列是需要对µP和相关数字组件的电源进行关键监控的系统的理想解决方案。 电气规

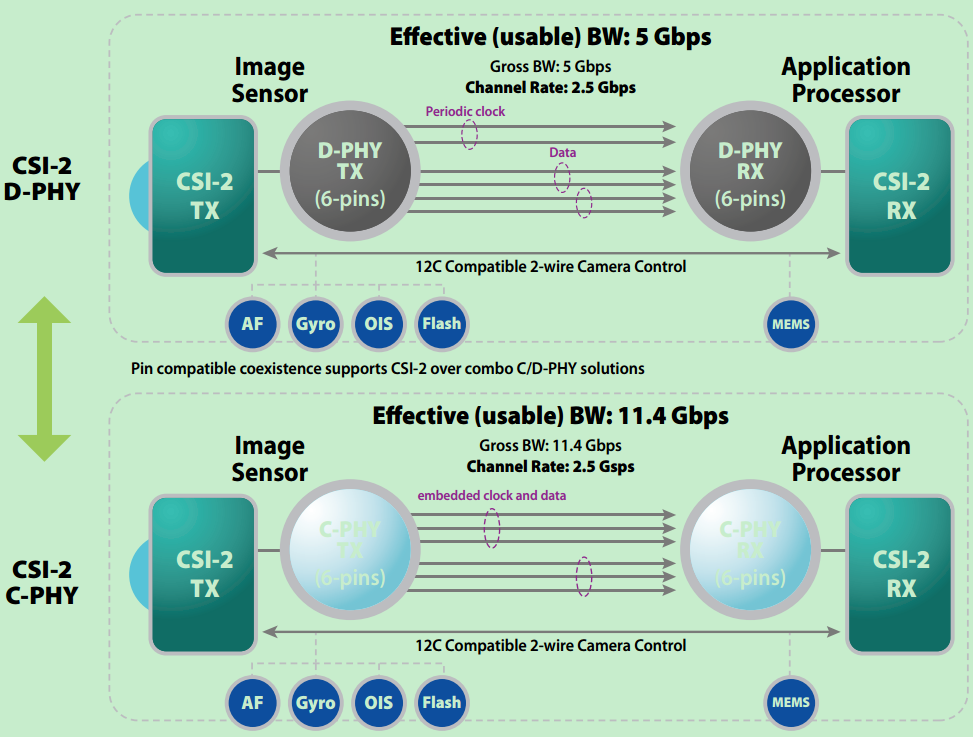

1、MIPI介绍 MIPI是由ARM、Nokia、ST、IT等公司成立的一个联盟，旨在把手机内部的接口如存储接口，显示接口，射频/基带接口等标准化，减少兼容性问题并简化设计。 MIPI联盟通过不同的工作组，分别定义一系列手机内部的接口标准，如摄像头接口CSI、显示接口DSI、射频接口Dig RF等。统一接口标准可以使芯片和模组的选择更灵活便捷。 MIPI结构分为物理层、协议层和应用层。MIPI应用有摄像头CSI接口、显示屏DSI接口和基带和射频间Dig RF接口。 物理层 物理层包括M

1、符号（1）MOS管三个极为栅极-G、源极-S、漏极-D。MOS管利用栅极电压来控制源极和漏极的导通情况（2）三极管三个极分为基极-b、集电极-c、发射极-e。三极管主要是靠Ib电流来控制Ic电流的大小2、截至区（1）MOS管的栅极电压小于阈值电压时，不导通（2）三极管的偏压小于阈值电压时，不导通3、线性区（1）MOS管在栅极加正偏压，会在其下感应出相反极性的负电荷，从而产生N型沟道，使源极和漏极导通。如果不考虑源漏电压影响，则栅压高一点，产生的沟道就宽一点，导通能力就大一点，

1、作用续流二极管在电路中起到续流的作用，用于保护元器件不被元件产生的感应电动势击穿或烧坏，一般选用快速恢复二极管和肖特基二极管。2、连接方式将二极管反向并联在产生感应电动势的元件两端（电感线圈，继电器）形成回路，使元器件产生的电动势以续电流的方式消耗掉，从而保护元器件不被击穿损坏3、为什么需要反向连接二极管元件产生的感应电动势比较大，很容易击穿三极管等元器件，并且肖特基二极管和快速恢复二极管的恢复速度很快。产生的感应电动势和原电压方向相反。...

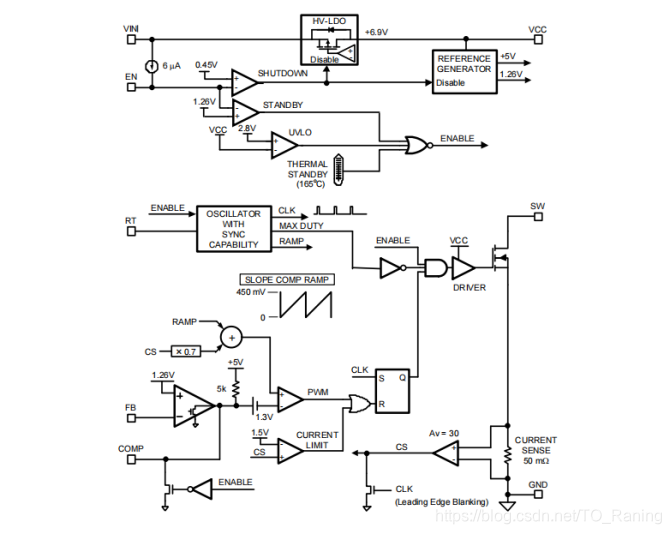

1、芯片内部概述LM5001高压开关调节器具有实现高效增压、回滚、间隔或正向电流模式，具有电源转换器所需的所有功能。在每个循环开始时，振荡器设置驱动逻辑并打开电源MOSFET以引导电流通过电感器或变压器。MOSFET中的峰值电流由COMP销处的电压控制。COMP电压随着负荷的增大而增加，随着负荷的减小而降低。将该电压与功率MOSFET电流和内部产生的斜坡补偿斜坡的电压总和进行比较。斜面补偿用于电流模式PWM结构，以消除在静占空比大于50%时发生的次谐波电流振荡。当信号总和超过COM.

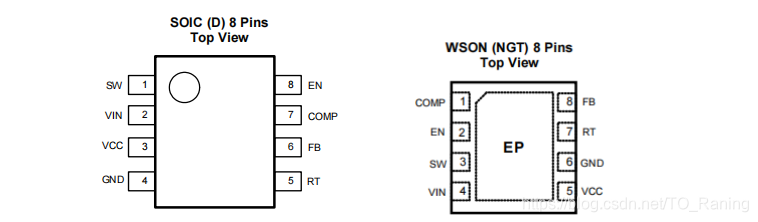

1、简述 LM5001高压开关模式调节器具有所有必要的功能，以实现高压增压、反馈、间隔和正向转换器，使用很少的外部组件。这个易于使用的调节器集成了一个75-V的N通道MOSFET和一个1-A的峰值电流限制。电流模式控制提供了固有的简单的环补偿和线电压前馈，以优越地拒绝输入瞬变。开关频率设置为单个电阻器，可编程高达1.5MHz。该振荡器也可以同步到一个外部时钟。另外，保护功能包括：电流限制、热关机、低压锁定和远程停机功能。2、引脚功能及其配置（1）​​​​​​​SW：mos输出...

PCB设计中的拓扑结构指的是元器件之间的连接关系。选择正确的拓扑结构和布线路径可以有效解决传输线效应。走线的拓扑结构是指一根网线的布线顺序及布线结构。当使用高速逻辑器件时，除非走线分支长度保持很短.否则边沿快速变化的信号将被信号主干走线上的分支走线所扭曲。...
