1、MIPI介绍

1. MIPI是由ARM、Nokia、ST、IT等公司成立的一个联盟，旨在把手机内部的接口如存储接口，显示接口，射频/基带接口等标准化，减少兼容性问题并简化设计。
2. MIPI联盟通过不同的工作组，分别定义一系列手机内部的接口标准，如摄像头接口CSI、显示接口DSI、射频接口Dig RF等。统一接口标准可以使芯片和模组的选择更灵活便捷。
3. MIPI结构分为物理层、协议层和应用层。MIPI应用有摄像头CSI接口、显示屏DSI接口和基带和射频间Dig RF接口。
物理层

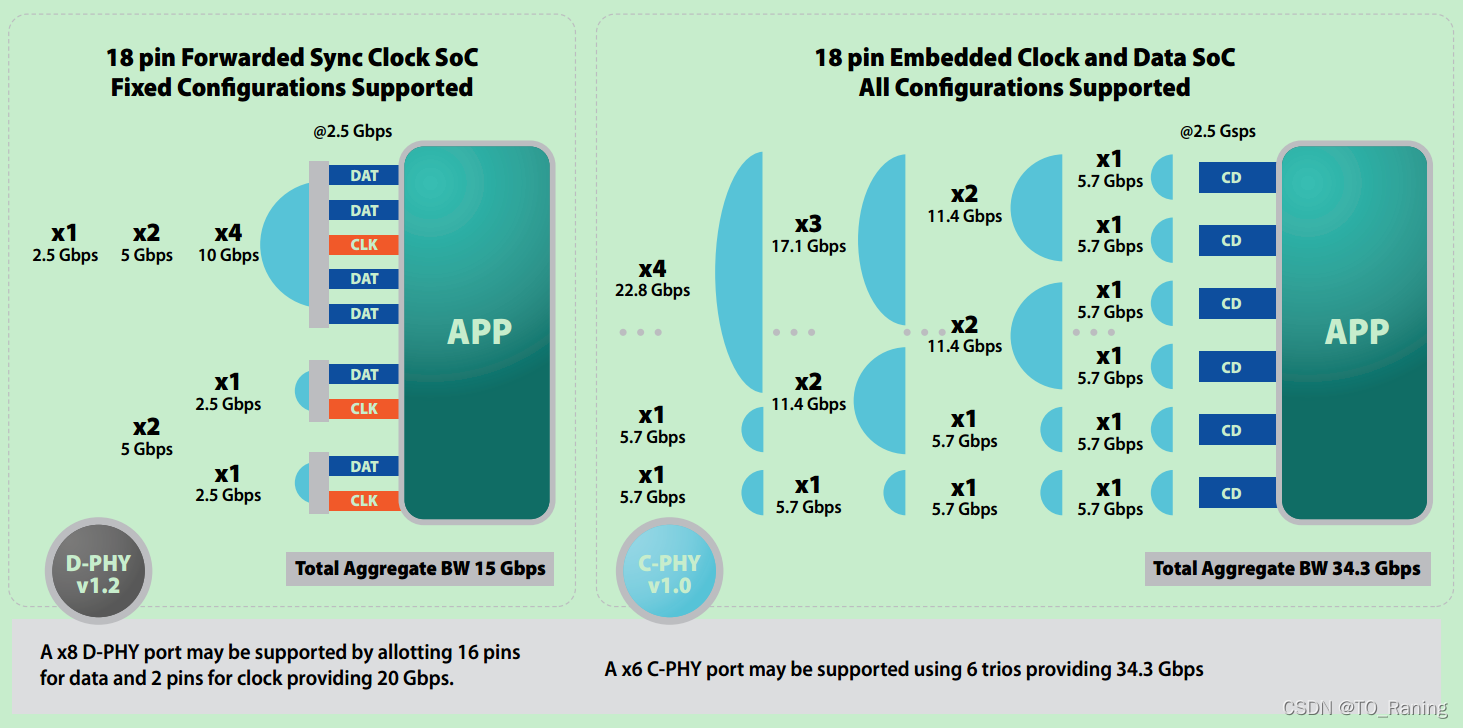

1. 物理层包括M-PHY、C-PHY和D-PHY，D是指传输速度为500Mbits/s，PHY是物理层的意思，C指传输速度为100Mbits/s，M指传输速度为1000Mbits/s，常用D-PHY
2. D-PHY是一种高速、低功耗的源同步物理层，采用了高功效设计
3. D-PHY采用1对源同步的差分时钟和1～4对差分数据线来进行数据传输。数据传输采用DDR方式，即在时钟的上下边沿都有数据传输。

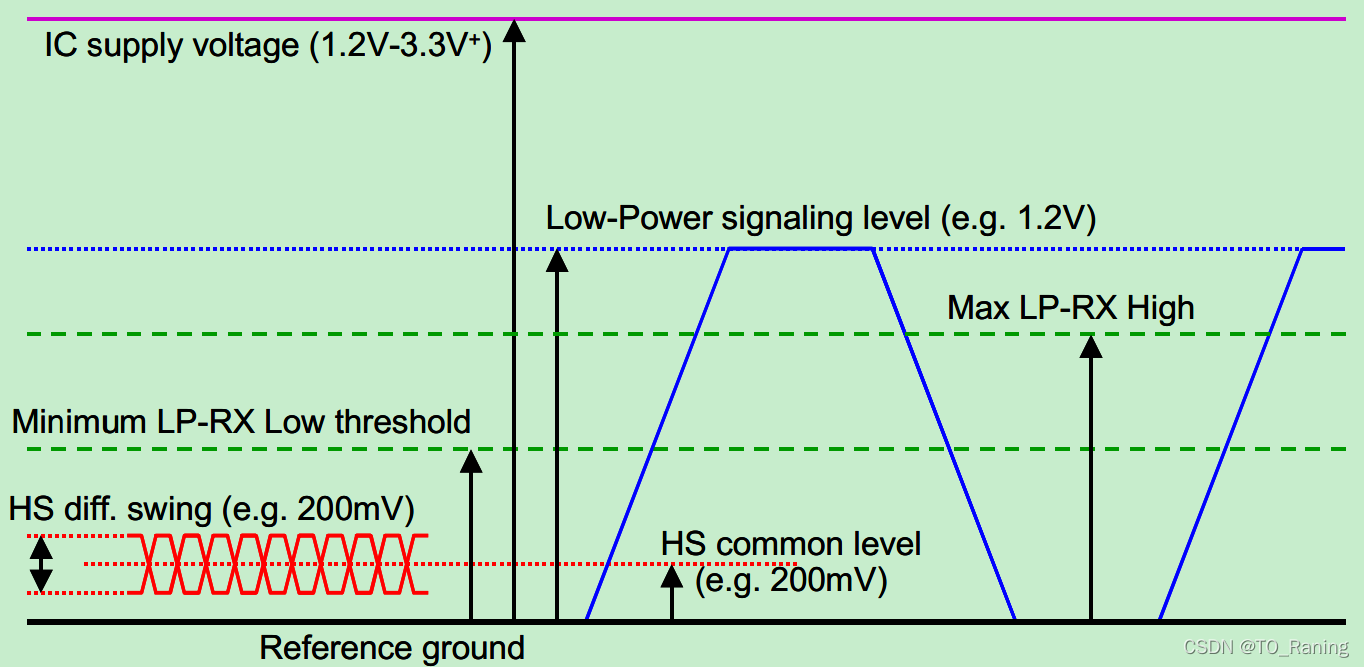

4. D-PHY定义了两种传输模式：
  - 高速模式（High Speed，HS）：
    1. 差分信号传输，信号电平在100mV~300mV（200mV的压摆）
    2. 信号传输速度达80Mbps~1Gbps（v1.0）或80Mbps~1.5Gbps（v1.1）
    3. 采用源同步的传输方式，由主机（Master）设备向从机（Slave）设备提供DDR时钟。
    4. 采用LSB first，MSB last的传输方式。
    5. 功耗大，传输速率高。
  - 低功耗模式（Low Power，LP）：
    1. 单端信号传输，信号电平在0~1.2V（1.2V压摆）
    2. 信号传输速度为10Mbps
    3. 采用LSB first，MSB last的传输方式。
    4. 功耗低，传输速率低。

- - HS模式只在高速数据传输中使用，而LP模式则同时包含控制模式（Control Mode）、低功耗数据传输模式（LPDT）和极低功耗模式（ULPS）
MIPI协议层CSI-2

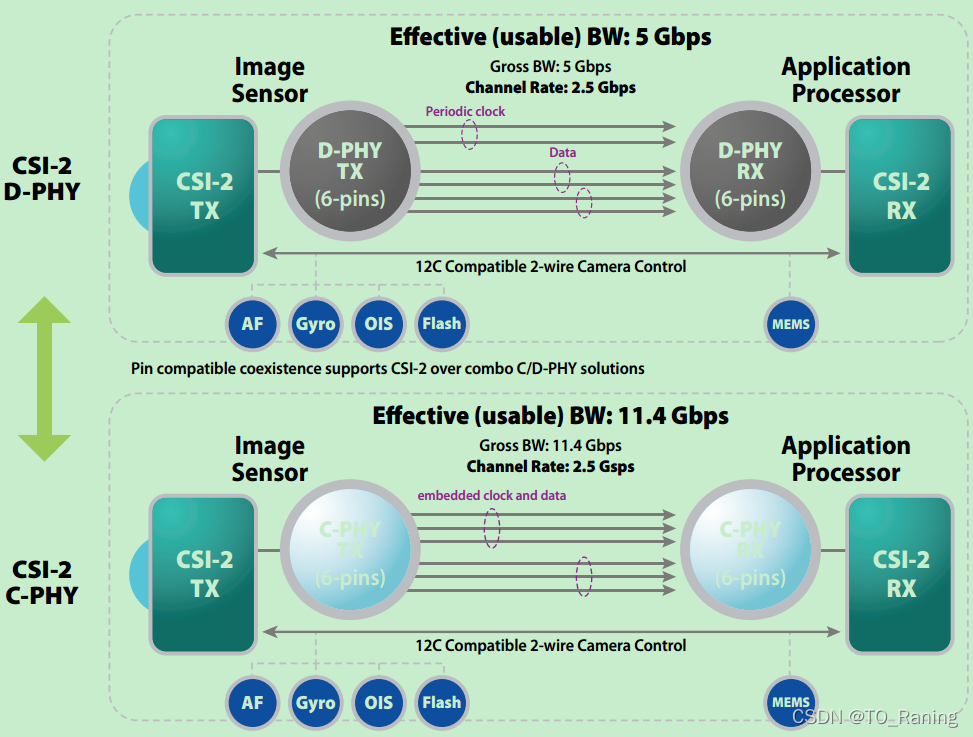

1. CSI-2协议使用D-PHY物理层协议，也可用C-PHY物理层协议。CSI-3只可使用M-PHY为物理层。

1. CSI-2协议主要定义的是Lane Management Layer、Low Level Protocol和像素与字节格式转换（Pixel to Byte和Byte to Pixel）部分。
2. 在LP模式下，差分时钟信号依然有效，称为持续时钟，反之则为非持续时钟行为
3. Lane同时开农卡是始SoT，并开始发送第一字节，但是每个Lane的结束时间可能会相差一个字节的传输时间
4. CSI-2的Data Lane的Low Level Protocol数据包的一般形式为
