Linux基础IO(三)——文件系统和软硬链接

1、磁盘

1.1、认识磁盘

现在我们的电脑用的都是固态硬盘了，但是在十年前，电脑用的比较多的还是机械磁盘，固态硬盘比机械磁盘读写速度要快些，但是也贵些。虽然现在我们笔记本电脑用的都是固态硬盘了，但是对于大容量的存储还是磁盘用的多，像服务器数据一般就存储在磁盘中。

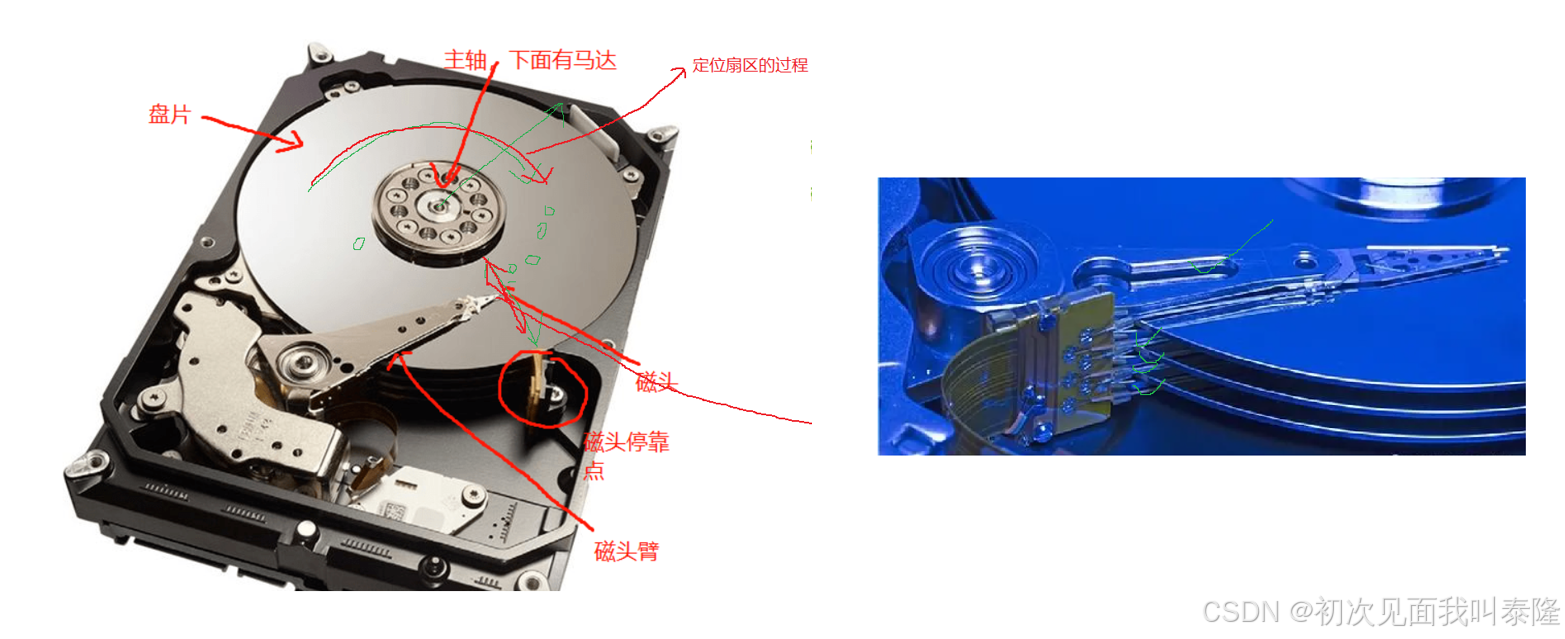

磁盘主要由：盘片、磁头、磁头臂、主轴马达、磁头停靠点组成。磁头会不断地左右摆动，盘片会做高速旋转。
并且所有磁头都是一起动的，要么都不动，要么全部一起动。

1、磁头是一面一个。2、磁头和盘面不接触。
盘片作为存储的介质，盘片两面都可以存储数据，并且一个磁盘可能有多个盘片，每个盘面对应一个磁头。比如上图有三个盘片，那就有六个盘面，所以有六个磁头。

计算机只认识二进制数，那么对于其他硬件来说也是一样的，硬件也只认识二进制数，所以写入数据本质就是将二进制数写到盘片上。磁盘我们称为永久性存储介质，而内存我们称为掉电易失性存储介质，CPU需要给内存不断充电，没电后内存数据就没了。
对于吸铁石来说，有NS两极，而如果我们对它充放电，通过一些电磁特性就可以将NS两极反过来，那么对应的两种不同状态就是0和1。那么将数据写入磁盘也是类似的，磁头和盘面是不接触的，那么如何写入数据呢？我们可以把磁盘想象成由无数个小的吸铁石构成，而硬件之间是要连接起来的，所以会对磁盘进行充放电或高低脉冲，如果我要写入01序列，其实就是对这些无数个小的吸铁石进行逆置。而01序列在磁盘中表现出来的就是吸铁石的南北两极不同的两种状态。
当然在不同硬件上对于01的表示不太一样，有些设备上是用信号的有无来表示01，有些设备是用信号的强弱，有的使用波形图的疏密。但是最终都会被解释成01。

---

1.2、磁盘的存储构成

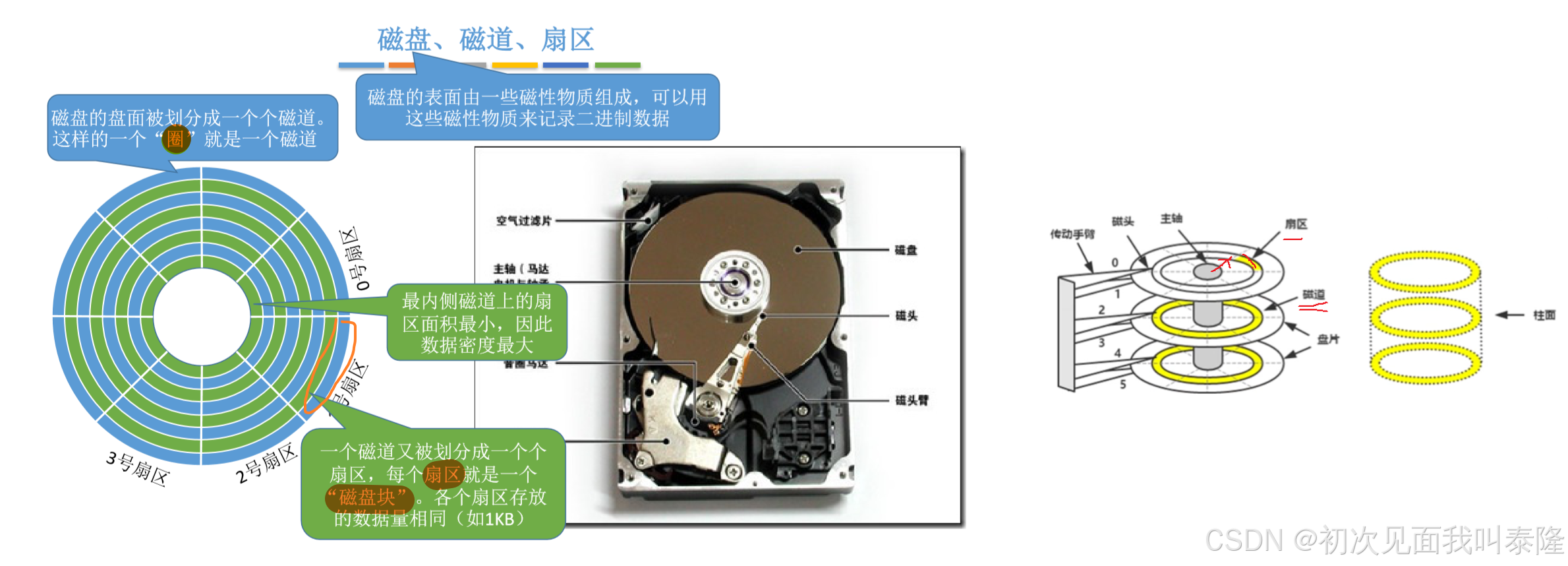

以盘片中心向外辐射，会存在很多个同心圆，这些同心圆就称为磁道，而每个磁道又由很多个扇区组成。并且内侧的扇区会比较短，外侧的扇区会比较长，但是它们存储的容量是相等的，这是通过密度来控制的。
磁盘被访问的最基本单元是扇区——512字节/4KB
我们可以把磁盘看成由无数个扇区构成的存储介质。
所以要把数据存储在磁盘中，首要问题就是如何定位一个扇区——即哪一面（用哪一个磁头），哪一个磁道，哪一个扇区。

磁头和盘片高速旋转的本质就是定位哪一个扇区，首先定位哪一个盘面，也就是要用哪个磁头，然后磁头来回摆动的过程就是定位哪一个磁道，盘片高速旋转就是定位在哪一个扇区。
所以侧面也反映了，对于磁盘来说，机械运动越少效率越高，机械运动越多效率越低。所以软件设计上，设计者一定要有意识地将相关数据放在一起。

如果将每个盘片同半径地磁道分离出来，就会形成一个柱面，如上图右侧。所以柱面就等价于磁道
我们将上面寻找磁头：Header，寻找磁道：Cylinder，寻找扇区：Sector，这种方式称为CHS寻址方式

---

1.3、转换为逻辑结构

我们小时候可能见到过磁带，如上图，磁带也是缠绕成一个一个同心圆地，但是我们可以把磁带拉直成一条直线变成线性的。所以对于磁盘来说也是一样的，磁盘是由一个一个同心圆组成，我们把它类似磁带拉直就可以变成线性的结构。

如上图，我们把一个一个盘面拼接在一起，然后每个盘面里面又有非常多个磁道，而到磁道里面又有非常多个扇区。所以最终线性结构上磁盘就是由无数个扇区构成的。

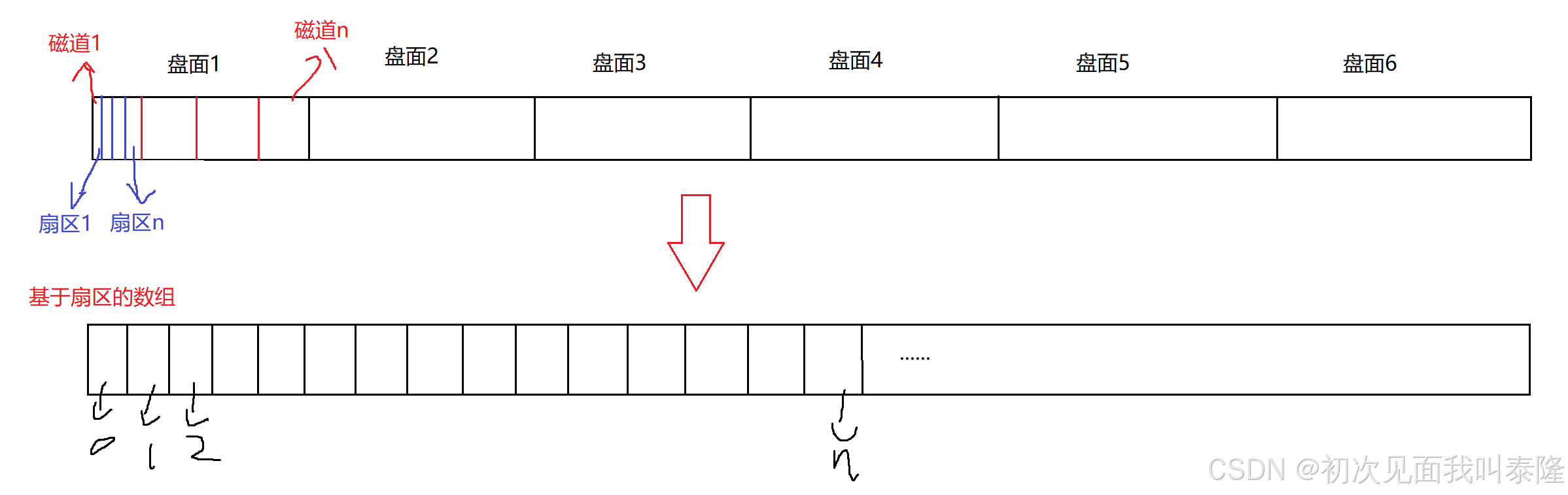

我们将磁盘延展开，逻辑上我们看磁盘是线性的，磁盘是由很多个扇区组成的，而每个扇区又是相邻的，所以转换为下面的结构，下面就是基于扇区的数组，任何一个扇区都有下标。

现在我们假设这个数组有100000个扇区，每个盘面有20000个扇区，所以总共有五个盘面，每个盘面有50个磁道，那么每个磁道就有400个扇区。
现在我们知道扇区的编号：28888，我们可以对他进行计算然后在磁盘中找到这个扇区。
1、28888 / 20000 = 1，所以在第二个盘面上，0对应的就是第一个盘面。
2、28888 % 20000 = 8888，8888 / 400 = 22，所以在第23个磁道上。
3、8888 % 400 = 88，所以在第88个扇区。
扇区编号我们称为扇区的逻辑地址，也就是LBA地址，那么我们就可以实现LBA地址和CHS地址之间的相互转换。

---

1.4、回归到硬件

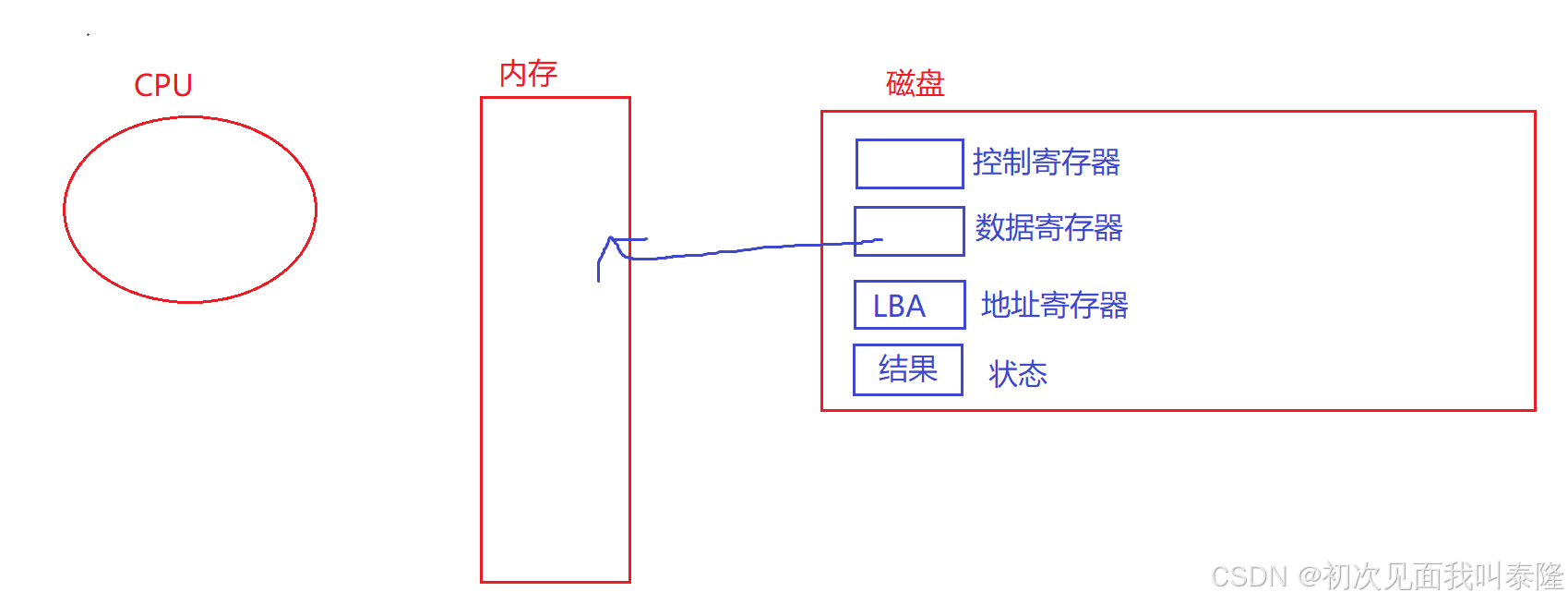

不仅仅CPU有寄存器，其他设备（外设）也有。磁盘也有。
磁盘中有控制寄存器、数据寄存器、地址寄存器、状态寄存器。
当访问磁盘，首先向控制寄存器发送IO信息，r/w表示是要读还是要写，假设要写入，所以给控制寄存器写入w。然后将数据写入到磁盘的数据寄存器中，另外你还要告诉磁盘要往哪里写入，所以需要将地址写入磁盘的地址寄存器中，然后磁盘就会从数据寄存器中获取数据写入到对应地址。而进程要等待磁盘写入，所以还有状态寄存器，里面表示结果，操作系统时不时对状态寄存器进行检查，判断是否写入完成。

---

2、文件系统

文件=内容+属性，所以磁盘上存储文件=存文件的内容+存文件的属性。
文件的内容是存储在数据块中的，文件的属性是存储在inode中的。
Linux的文件在磁盘中存储，是将属性和内容分开存储的！

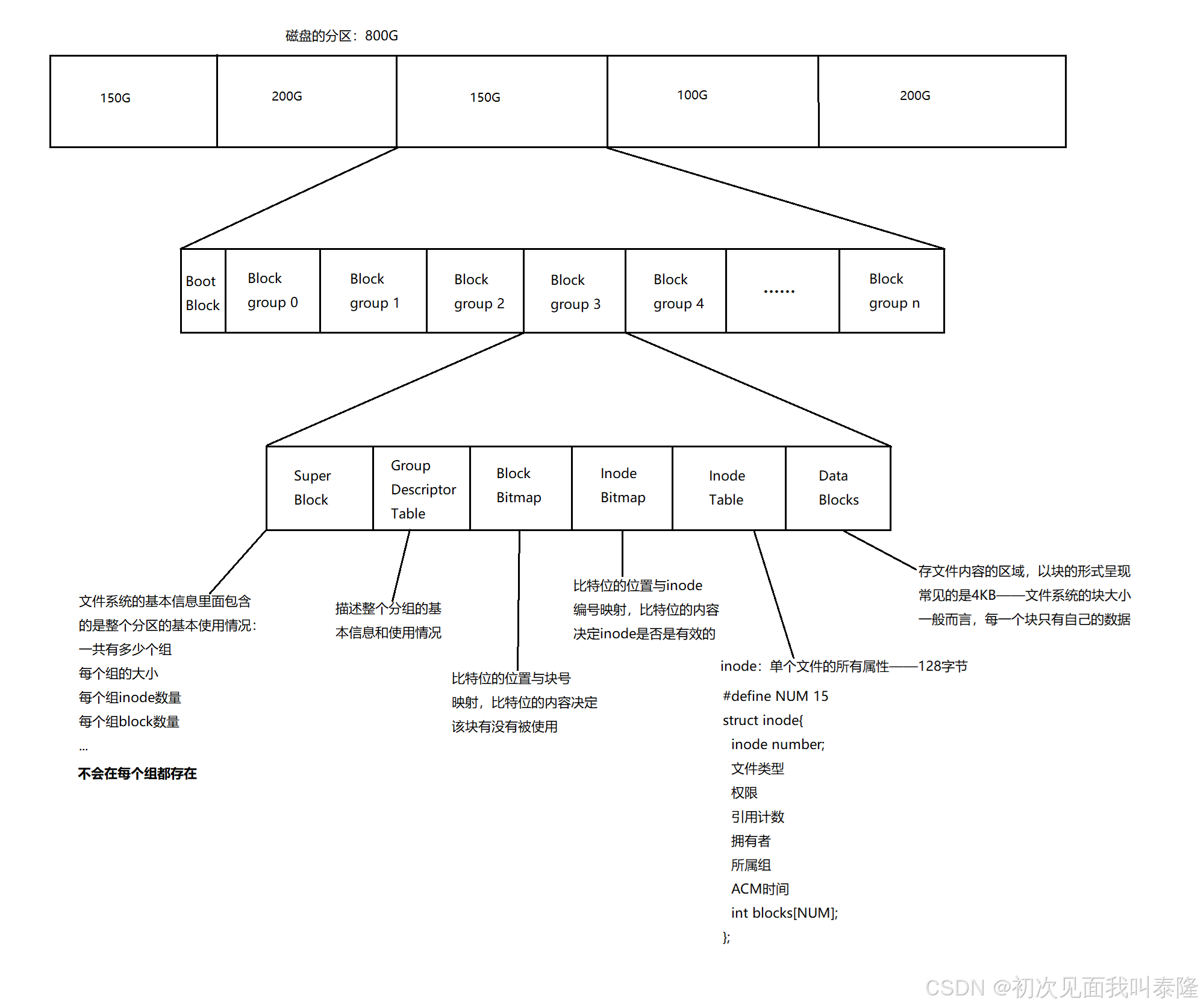

对于一个800G的磁盘来说，我们需要进行分区，分区的目的是为了更好的管理。比如上图分别分成5个区。所以对磁盘的管理转换成了对某个分区的管理，也就是说某个分区管理好了，那么其他分区也就能管理好，那么磁盘也就能管理好。
那么每个分区里面有一个BootBlock，这个和开机启动有关的，我们不谈。然后之后又把这个分区再进行划分，划分为一个一个的Block group，假设一个组为10G，那么就划分成了15个组。所以现在问题又转换为如何管理好其中的一个分组。如果其中一个分组管理好了，那么其他分组也能管理好，那么整个分区就能管理好，那么整个磁盘就能管理好。所以可以看到这个过程是一个分治的思想，就类似快排和归并的算法思想。
那么每个组里面又有：Super Block、Group Descriptor Table、Block Bitmap、inode Bitmap、inode Table、Data blocks。

Data blocks：存文件内容的区域，以块的形式呈现，常见的大小是4KB——我们称为文件系统的块大小。一般而言一个块只有自己的数据。

inode：存储单个文件的所有属性，大小为128字节，一般而言一个文件对应一个inode。

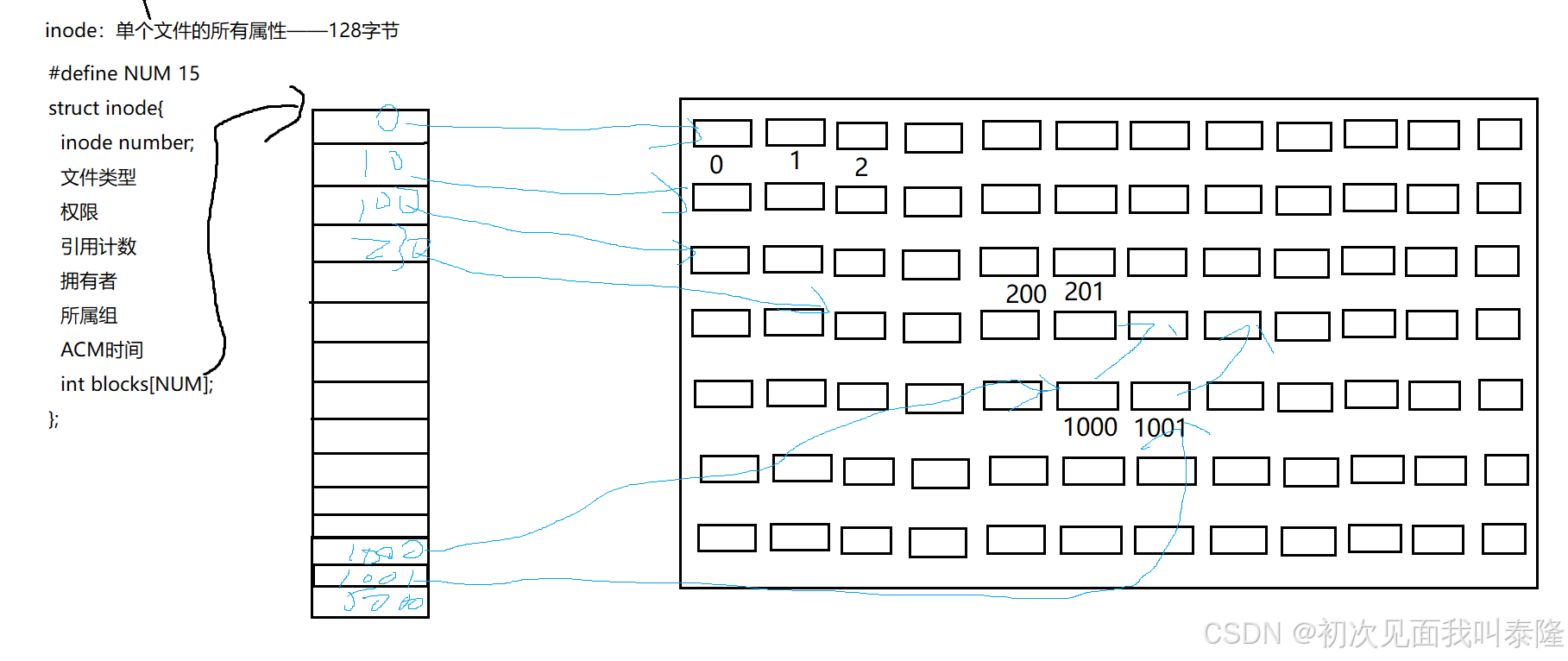

inode结构如上图，里面有：inode编号（唯一）、文件类型、权限、引用计数、拥有者、所属组、ACM时间，还有一个int blocks[NUM]的数组，这个数组里面存储的是Data blocks的块号。但是这个数组只有15个数据，如果存储15个块号，我们发现所能存储的文件大小并不大，所以比如下标12、13还存储了块号为1000、1001的两个块，然后这两个块里面并不存储数据，而是存储其他块的块号，其他块才存储文件内容，这12、13下标我们就称为二级索引。但是这么算下来所能存储的空间还是不够大，所以下标14所对应的块号继续存储其他块号，然后其他块号也不存储数据，其他块号再存储另外的块号，最后另外的块号才存储数据，这就是三级索引。而前面0-11的12个元素我们就称为直接索引。
所以Linux的文件属性中，并不包含文件的名称。在Linux系统里面标识文件用的是inode编号

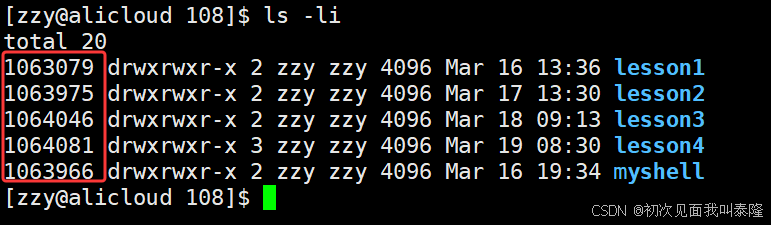

使用ls -li查看文件inode编号：

inode Table：每个分组里面会有很多inode，所以就有inode Table。inode有唯一的编号。
inode Bitmap：位图结构，比特位的位置跟inode的编号映射起来，比特位的内容标识inode是否有效。
Block Bitmap：比特位的位置和块号映射起来，比特位的内容标识该块有没有被使用。
Group Descriptor Table：GDT，块组描述符，整个分区分成多个块组就应有多少个块组描述符。描述当前分组的信息。比如：在这个组中从哪里开始是inode Table，从哪里开始是Data Blocks，空闲的inode和数据块还有多少等等。
Super Block：包含的是整个分区的基本使用情况，如：一共有多少组、每个组的大小、每个组的inode数量、每个组的block数量、每个组的其实inode、文件系统的类型和名称等。Super Block不会在每个组都存在，在某些组会存在，存在多个super block是为了丢失了可以进行恢复。

删除一个文件，用不用把块清空呢？
并不需要，只要把blocks Bitmap标志位改为0，inode Bitmap标志位改为0即可。所以我们删除文件很快。

每一个分区在被使用之前，都必须提前将部分文件系统的属性信息提前设置到对应的分区中，方便我们后续使用这个分区或分组。——我们称之为格式化

inode和数据块，不能跨分区！所以在同一个分区内部，inode编号和块号都是唯一的。
在每一个分组内部，inode都是从0开始的，组1的inode编号假设为0->100000，那么组2的inode编号就是100001->200000。那么在组2中，对应inode Table和inode Bitmap就需要减去100000。

inode标识文件的所有属性，文件名并不属于inode内的属性。

---

1、新建一个文件，系统要做什么？
首先根据路径找到对应的磁盘分区，根据分组中的GDT信息，发现这个分组还有inode可以使用，那么就在对应分组的inode Bitmap中找到为0的位置，将该位置由0改为1，然后到inode Table中找到inode，接着将文件的信息填入inode。

---

2、删除一个文件，系统要做什么？
首先根据路径找到对应的磁盘分区，然后根据该文件的inode编号找到对应分组，然后将inode编号减去分组的起始inode编号，到inode Bitmap中查找对应标志位，发现是1，说明该inode有效，然后在inode Table中找到inode，然后找到inode里面的blocks数组，根据blocks数组可以知道文件内容存储的数据块块号，然后在block Bitmap中将对应数据块全部置0，这样文件内容就删除了，然后再到inode Bitmap将该inode置0，那么该inode就无效也被删除了。
所以删除只是修改block Bitmap和inode Bitmap中对应的标志位。删除并不是真正的删除，删除=允许被覆盖。

---

3、查找一个文件，系统要做什么？
首先根据路径找到对应的磁盘分区，然后根据该文件的inode编号找到对应分组，然后将inode编号减去分组的起始inode编号，到inode Bitmap中查找对应标志位，发现是1，说明该inode有效，再到inode Table中找到inode，就可以获取该文件的所有属性，如果要获取数据，就根据blocks找到对应的数据块，将数据块组合起来就可以获取到文件的内容。

---

4、修改一个文件，系统要做什么？
首先根据路径找到对应的磁盘分区，然后根据该文件的inode编号找到对应分组，然后再到inode Bitmap中将inode编号减去当前分组的起始inode编号，看对应inode Bitmap位置的数据为1，说明该inode有效，然后到inode Table中找到inode，就可以修改inode中的属性。如果要修改数据就找到inode里的blocks数组，根据数组中的块号找到对应的数据块，然后将修改数据块里的内容。
如果要写入数据，到block Bitmap中找到没有使用的块号，然后置1，接着将块号写入到blocks数组中，然后找到块将数据写入。

---

现在问题是，我怎么知道inode？ 使用者从来没有关心过inode，用的是文件名。

如何理解目录？
目录是文件吗？——当然是，是文件，所以也有自己的inode，目录也有自己的属性和内容。
目录的数据块存什么呢？——存的是该目录下，文件名和对应文件inode的映射关系。如：f.txt:123123，他们是key/value模型的。所以同一个目录下不能有同名文件，因为key是唯一的。

分析查找文件：
所以当我们查找当前目录下的文件，就需要先找到当前目录的inode，然后根据blocks找到对应的数据块，然后根据数据块里面的文件名和对应文件inode编号映射关系，可以获取到该目录下对应文件的inode编号，然后根据这个inode编号就能找到对应的inode，那么就能获取到目标文件的属性，如果要获取目标文件的数据，就可以根据blocks找到数据块，那么就能获取到数据了。
但是，我们要如何找到当前目录的inode？
是不是得先找到上级目录的inode，然后找到上级目录的数据块，获取到上级目录的数据，然后才能根据文件名和对应文件的inode编号映射关系，找到当前目录的inode，从而才能获取到当前目录的数据。
而获取上级目录的inode，就需要先获取上上级目录的inode。
所以需要一直向上递归到根目录，好在根目录我们是知道的，所以查找当前目录下的文件，需要一路向上递归到根目录，再从根目录递归返回，找到每一个路上的目录数据块，最后才能获取到目标文件inode。

这样势必会存在效率问题，所以Linux会把你常访问的若干目录，以及路径上各种inode属性信息，在系统中把你使用过的路径信息缓存起来。——dentry缓存

---

3、软硬链接

3.1、建立软硬链接

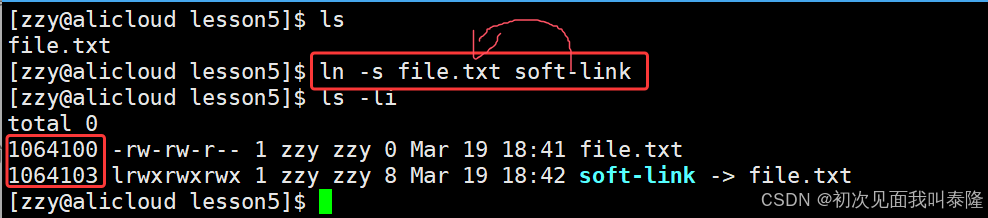

建立软链接：ln -s file.txt soft-link
ln表示建立链接，不带-s表示建立硬链接，带-s表示建立软链接。由后者指向前者：由soft-link指向file.txt。

注意到，软链接有独立的inode，所以软链接是一个独立的文件。前面的文件类型是l，代表是软链接文件。
删除软链接使用unlink

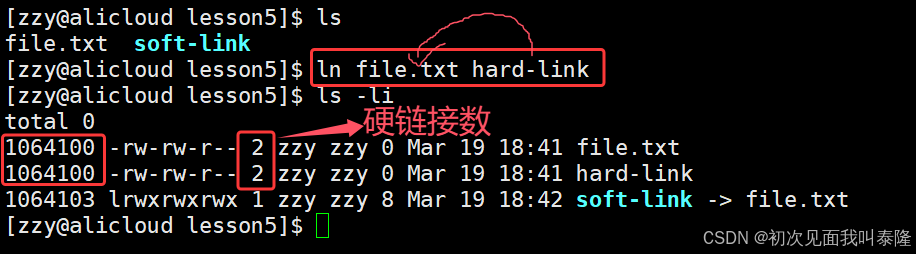

建立硬链接：ln file.txt hard-link

注意到，硬链接的inode编号和指向文件的inode编号相同，并且引用计数增加，变成2。所以这个计数实际上是硬链接数。
所以硬链接不是一个独立的文件，因为它没有独立的inode。

---

3.2、如何理解软硬链接

如何理解软链接？
软链接是一个独立的文件，有独立的inode，也有独立的数据块，它的数据块保存的是指向文件的路径。——相当于windows中的快捷方式。

如何理解硬链接？
所谓建立硬链接，本质就是在特定目录的数据块中新增：文件名和指向文件的inode编号 的映射关系。
任何一个文件，无论是目录还是普通文件，都有inode，每一个inode内部都有一个叫做引用计数的计数器，表示有多少个文件指向我。
目录里面保存的是：文件名:inode编号 的映射关系。
所以硬链接可以理解为取别名。

---

3.3、软链接的应用场景

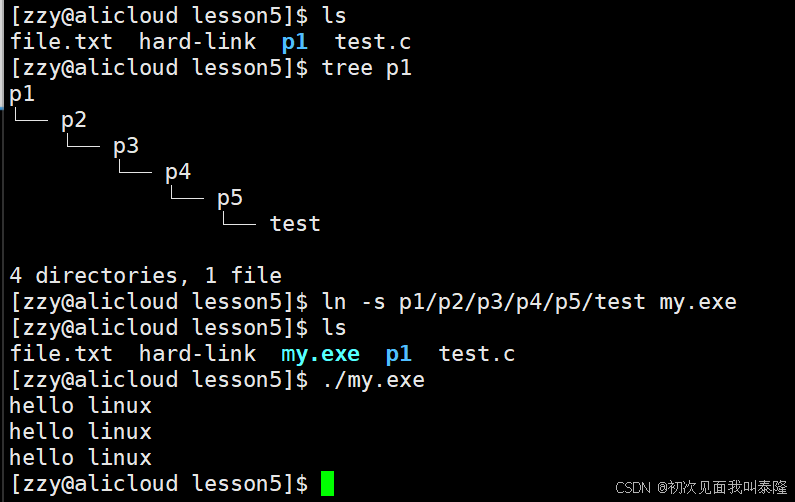

例如当前有个可执行程序在p5目录下，但是每次执行都需要经过很多个目录比较繁琐，所以我们直接建立软链接，然后直接执行即可。

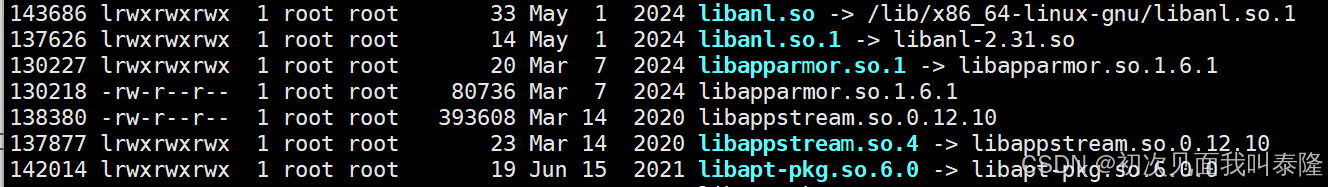

另外我们也可以在系统的库目录下看到许多软链接：

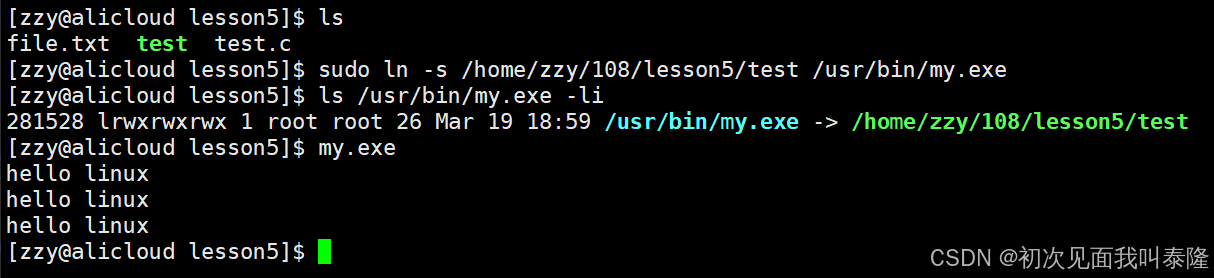

另外我们可以把当前程序在/usr/bin下建立软链接，就可以像指令一样运行程序了

我们安装软件可以在Linux的任何路径下装，随便装，最后只要在/usr/bin下建立软链接，就可以像指令一样运行它了。

---

3.4、硬链接的应用场景

我们默认创建普通文件，它的硬链接数是1，而创建目录它的硬链接数是2，这是为什么呢？
file.txt很好理解，默认创建一个普通文件，当前就只有它自己，那么引用计数当然就是1了。

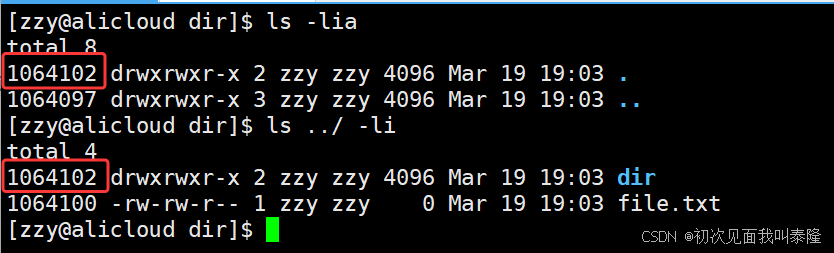

对于dir，这是因为Linux中还存在两个隐藏文件.和..，其中.表示当前目录，..表示上级目录，所以dir除了它本身还有它路径下的隐藏文件.指向它，所以硬链接数是2。并且我们也可以看到它们的inode编号是相同的。

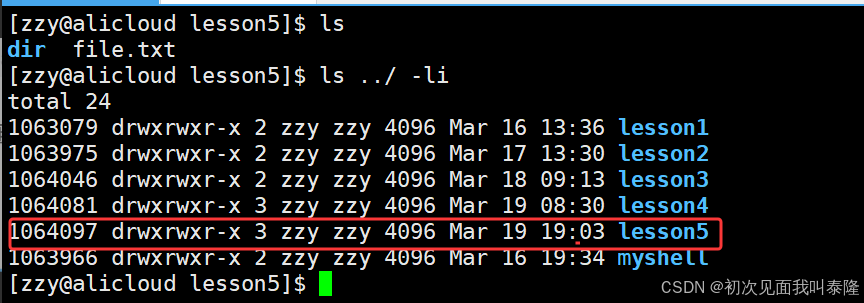

我们再往上级路径看，发现lesson5有3个硬链接数，这是因为lesson5目录本身算一个，然后lesson5目录下的隐藏文件.算一个，还有我们刚创建的dir目录下的隐藏文件 .. 算一个，所以总共有三个。

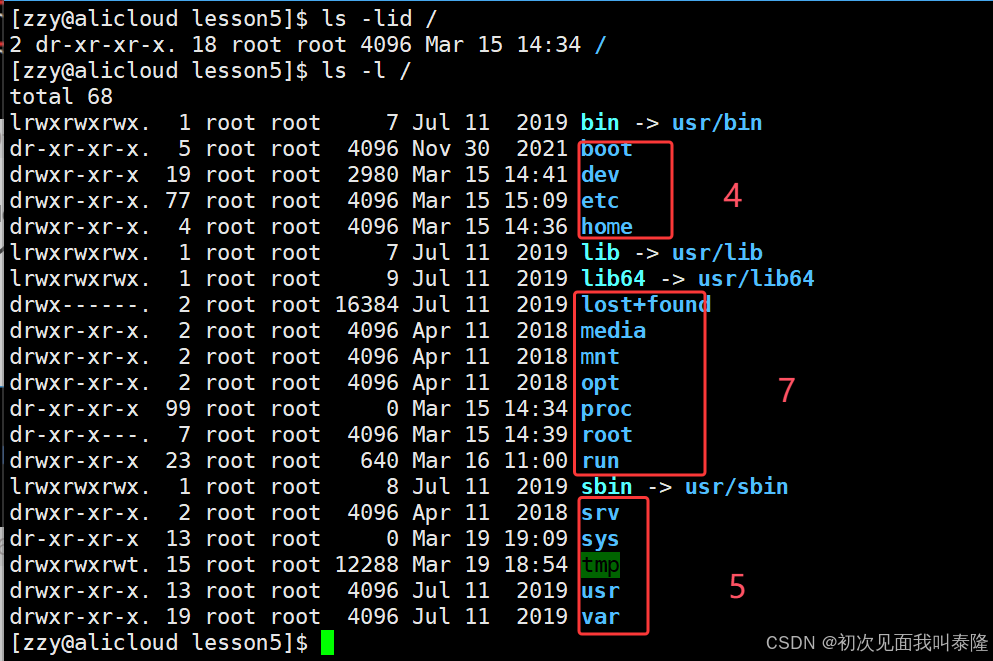

另外我们看到根目录是有18个硬链接数的。根目录本身算1个，然后根目录下的目录总共有12个，所以它们每个目录里都有一个..，所以有12个硬链接，软链接不算，再加上根目录下的.算1个，所以总共18个。

所以硬链接的应用场景：通常用来进行路径定位，采用硬链接可以进行目录间切换。

---

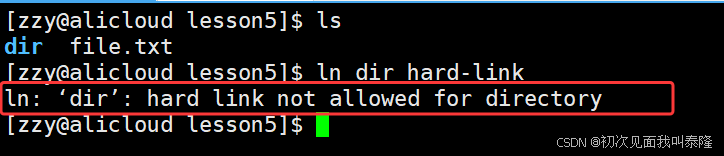

但是我们发现Linux是不允许用户对目录建立硬链接的：

这是为什么呢？？

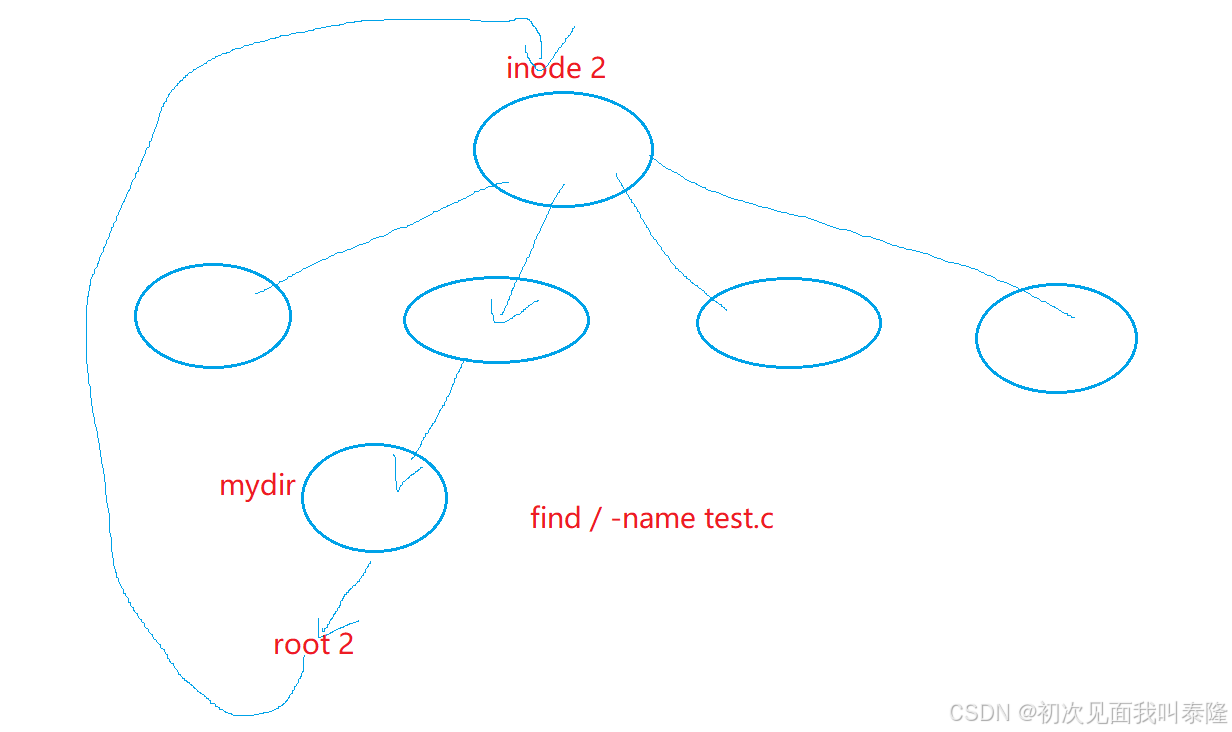

如上图，如果我们在mydir目录下建立一个硬链接指向了根目录，那么当我们在使用find / -name test.c的时候，从根目录向下查找test.c文件，那么当走mydir这条路径时，最后找到mydir目录下的一个硬链接文件，那么就会再回到根目录去，所以就形成了环路问题。
有人会说，那你这不扯淡吗，mydir下面也有.和..隐藏文件，不也形成了环路问题吗，是的，所以系统在做搜索的时候不会对.和..进行搜索。

---

4、补充知识

4.1、页框和页帧

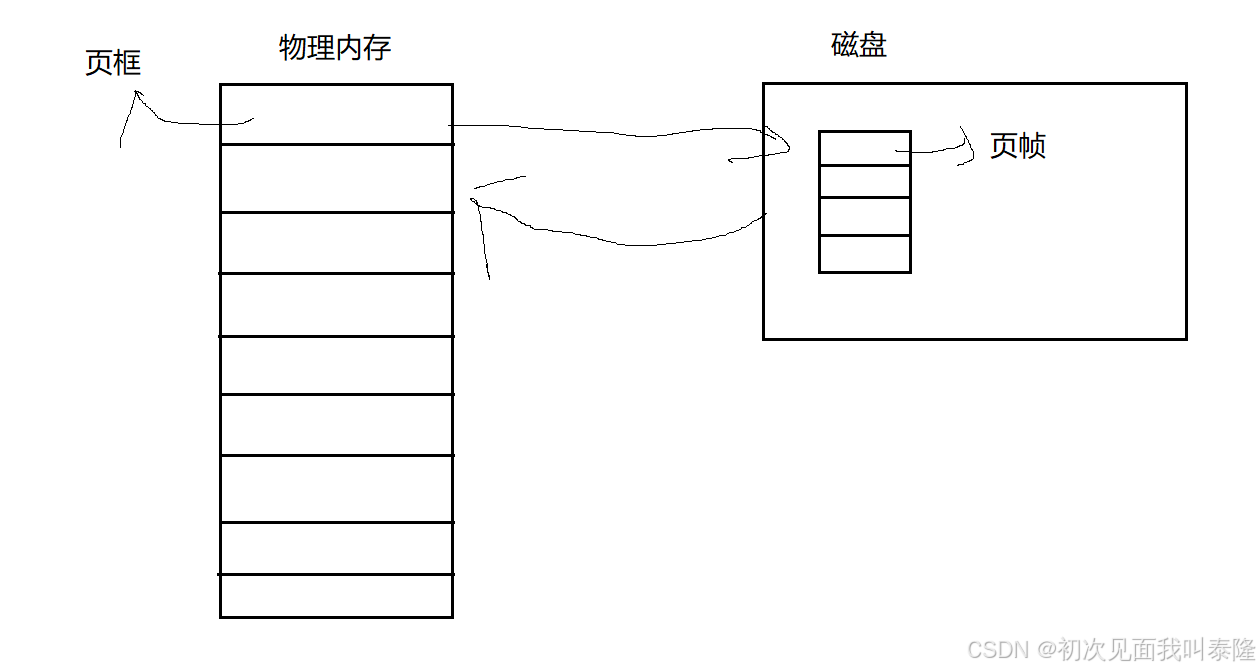

实际上物理内存是分成一个块一个块的，一块有4KB，我们称之为页框。而磁盘中的可执行程序也是由4KB划分的，我们称之为页帧。这是磁盘和内存交换数据的基本单位——4KB。
之所以这么做：
1、减少IO次数，减少访问外设的次数——硬件
2、基于局部性原理的预加载机制——软件
减少IO次数，我们知道磁盘是比较慢的，一次要4KB和要4次1KB相比，肯定是一次要4KB来的快，所以提高效率。我们执行程序的代码，那么就很有可能还会访问该代码的周围代码，这就是局部性原理，所以我索性就直接把后面的也加载进来。

---

4.2、操作系统如何管理内存

首先操作系统肯定是可以看到内存的，因为创建的PCB结构体，进程地址空间，页表必须是物理地址。所以能看到物理内存。那操作系统如何管理内存呢？——先描述，再组织。
在内核中通过struct page{ // page页的必要属性 }将页描述起来，以32位系统为例，内存大小为4GB，每个页是4KB，算下来就需要1048576个page来描述，也就是需要struct page mem_array[1048576]。那么对内存的管理就转换成了对数组的管理。那么每个数组下标就对应一个page，那么数组下标就是页号。

假设现在有一个物理地址位：0x11223344，我们先让0x11223344 & 0xFFFFF000 = 0x11223000，计算出的地址就是页框的起始地址，然后一个页为4KB，我们再右移12位，计算出0x11223就是页号。

我们访问一个内存，只需要直接找到这个4KB对应的page，就能在系统中找到物理页框。所以申请内存的动作，都是在访问page数组。

---

4.3、打开文件和文件系统相关联

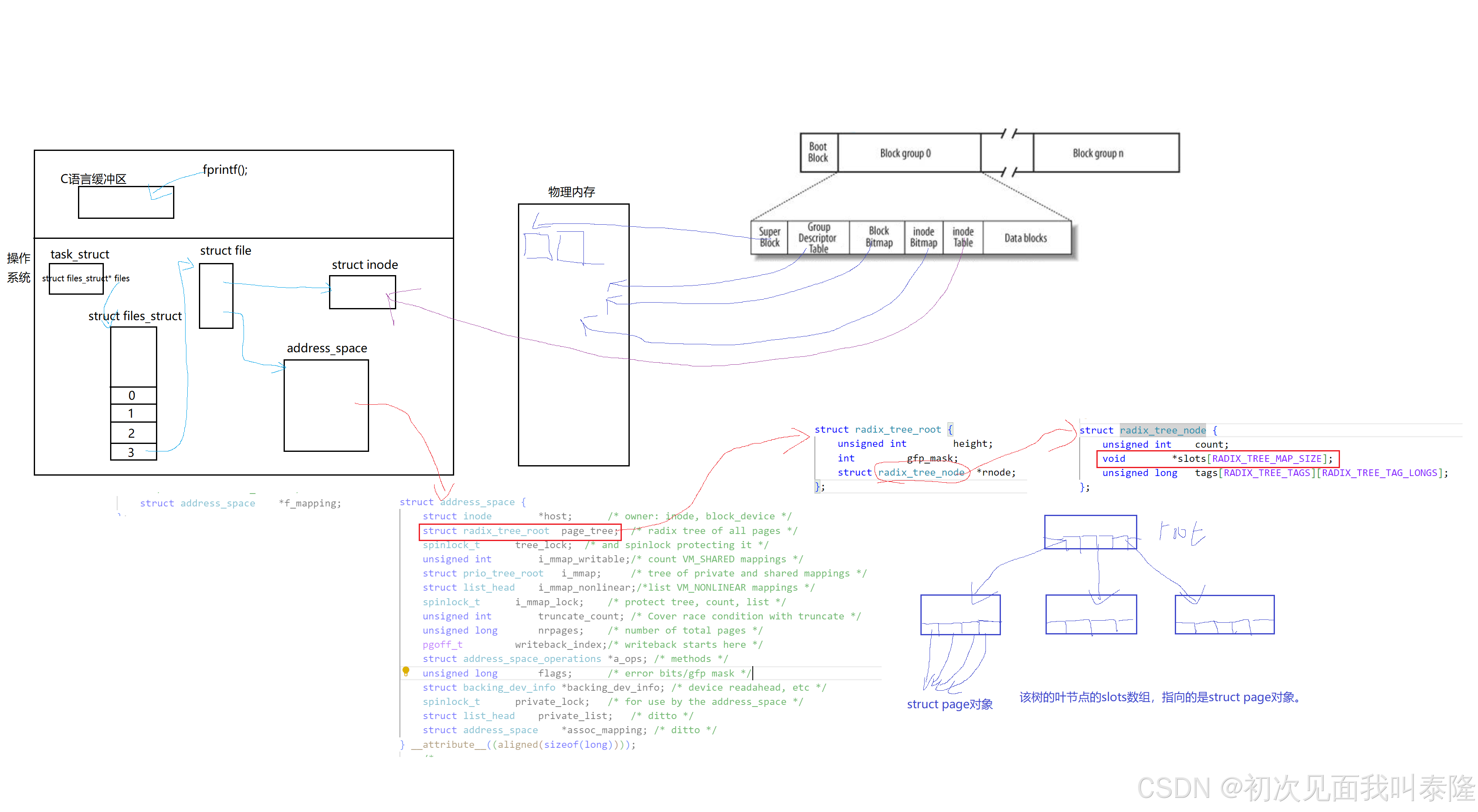

创建一个进程，操作系统要创建一个task_struct对象，task_struct里面有struct files_struct* files，这个指针指向了struct files_struct对象，struct files_struct对象里面有文件描述符表struct file* fd_array[]，指向一个一个的struct file对象。

系统启动时，文件系统中的Super Block要加载到内存，有多个分区所以就会加载多个Super Block，然后每个分组的GDT信息，包括Block Bitmap、inode Bitmap也要加载到内存中。

fopen打开一个文件，需要先创建struct file结构，同时struct file里面有指针指向struct inode对象，这个struct inode是保存文件的属性信息的，当我们打开一个文件，需要先获取到文件的inode，然后根据加载到内存中的inode Bitmap确认该inode有效，然后到inode Table获取到inode，然后将inode信息初始化struct inode对象。

另外我们之前也说过文件存在内核缓冲区，当我们fprintf先写入C语言的缓冲区，然后在合适的时候调用write写入到文件的内核缓冲区中。
所以struct file还有address_space的指针，指向address_space对象，这个对象里面有一棵struct radix_tree_root的树，我们查看树中的节点发现每个节点有一个void*的slots数组。那么树的结构就是类似我上面画的样子，每个节点有slots指针数组，每个指针指向下一个节点，当到了叶节点，slots数组指向的就是一个一个的struct page对象。这就是文件的页缓冲区。
所以我们将数据写入文件页缓冲区，就是通过struct file找到address_space的树，然后通过它们某种映射关系写入到page，然后之后进程就不再关心，操作系统会将该文件在内存中的数据刷新到磁盘上。物理内存的这些缓冲区数据会被struct request描述起来，request里面包含要写入磁盘的LBA地址。那么操作系统中会存在很多进程，每个进程都可能打开很多文件进行写入，所以就会存在一个IO request queue，而每个request写入的磁盘的位置都不相同，但是为了提高效率，我们要把它们写入位置相近的放在一起，所以就需要进行IO排序，然后再进行IO合并。

这颗树radix_tree_root我们称为基数树，在google的开源项目tcmalloc中，就是通过基数树来优化多线程释放的场景，这样多线程释放的时候就不需要竞争加锁，提高多线程释放内存块的效率。
