Spark的内存模型

堆内和堆外内存

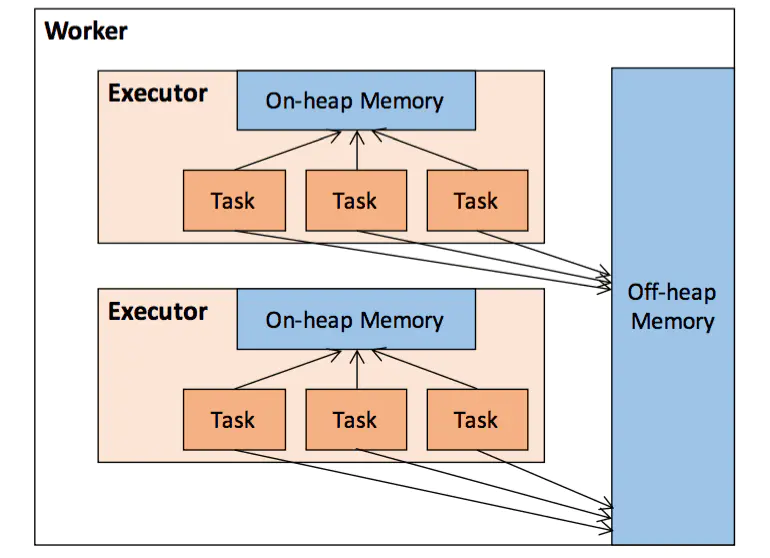

  作为一个JVM进程，Executor的内存管理建立在JVM的内存管理之上，Spark对JVM的堆内（On-heap）空间进行了更为详细的分配，以充分利用内存。同时，Spark引入了堆外（Off-heap）内存，使之可以直接在工作节点的系统内存中开辟空间，进一步优化了内存的使用。

堆内

  堆内内存的大小，由Spark应用程序启动时的 –executor-memory 或spark.executor.memory参数配置。Executor内运行的并发任务共享JVM堆内内存，这些任务在缓存RDD和广播（Broadcast）数据时占用的内存被规划为存储（Storage）内存，而这些任务在执行Shuffle时占用的内存被规划为执行（Execution）内存，剩余的部分不做特殊规划，那些Spark内部的对象实例，或者用户定义的Spark应用程序中的对象实例，均占用剩余的空间。不同的管理模式下，这三部分占用的空间大小各不相同。
  Spark对堆内内存的管理是一种逻辑上的“规划式”的管理，因为对象实例占用内存的申请和释放都由JVM完成，Spark只能在申请后和释放前记录这些内存：
申请内存：

• Spark在代码中new一个对象实例
• JVM从堆内内存分配空间，创建对象并返回对象引用
• Spark保存该对象的引用，记录该对象占用的内存

释放内存：

• Spark记录该对象释放的内存，删除该对象的引用
• 等待JVM的垃圾回收机制释放该对象占用的堆内内存

  对于Spark中序列化的对象，由于是字节流的形式，其占用的内存大小可直接计算，而对于非序列化的对象，其占用的内存是通过周期性地采样近似估算而得，即并不是每次新增的数据项都会计算一次占用的内存大小，这种方法可能导致某一时刻的实际内存有可能远远超出预期。此外，在被Spark标记为释放的对象实例，很有可能在实际上并没有被JVM回收，导致实际可用的内存小于Spark记录的可用内存。所以Spark并不能准确记录实际可用的堆内内存，从而也就无法完全避免内存溢出（OOM）。

堆外

  为了进一步优化内存的使用以及提高Shuffle时排序的效率，Spark引入了堆外（Off-heap）内存，使之可以直接在工作节点的系统内存中开辟空间，存储经过序列化的二进制数据。利用JDK Unsafe API，Spark可以直接操作系统堆外内存，减少了不必要的内存开销，以及频繁的GC扫描和回收，提升了处理性能。堆外内存可以被精确地申请和释放，而且序列化的数据占用的空间可以被精确计算，所以相比堆内内存来说降低了管理的难度，也降低了误差。

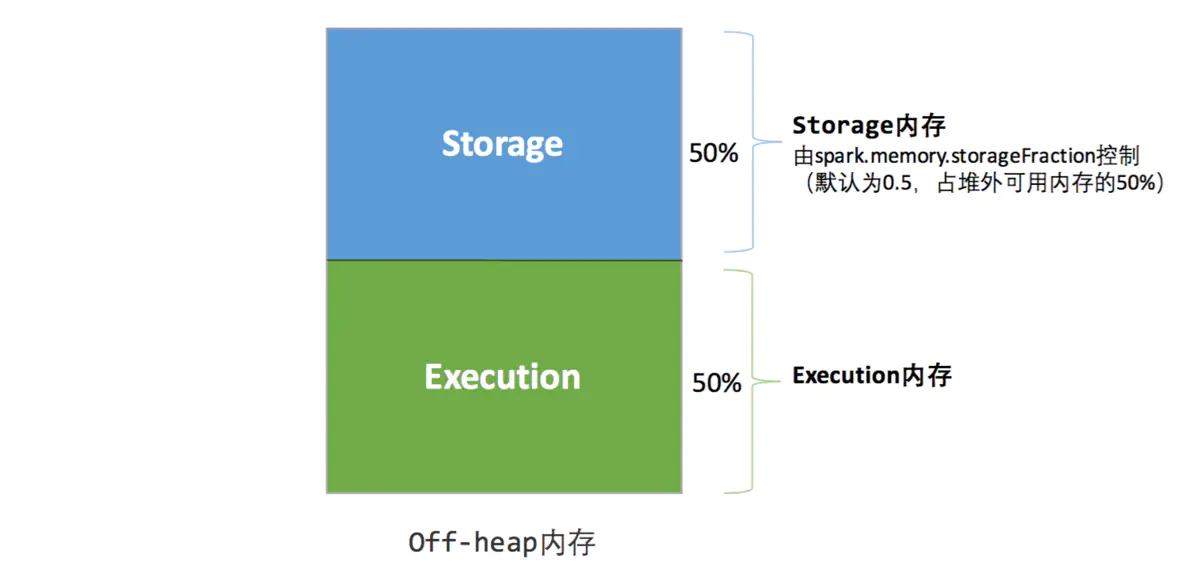

  在默认情况下堆外内存并不启用，可通过配置spark.memory.offHeap.enabled参数启用，并由spark.memory.offHeap.size参数设定堆外空间的大小。除了没有other空间，堆外内存与堆内内存的划分方式相同，所有运行中的并发任务共享存储内存和执行内存。

接口

  Spark为存储内存和执行内存的管理提供了统一的接口——MemoryManager，同一个Executor内的任务都调用这个接口的方法来申请或释放内存，同时在调用这些方法时都需要指定内存模式（MemoryMode），这个参数决定了是在堆内还是堆外完成这次操作。MemoryManager的具体实现上，Spark 1.6之后默认为统一管理（Unified Memory Manager）方式，1.6之前采用的静态管理（Static Memory Manager）方式仍被保留，可通过配置spark.memory.useLegacyMode参数启用。两种方式的区别在于对空间分配的方式，下面分别对这两种方式进行介绍。

内存空间分配

静态内存管理

堆内

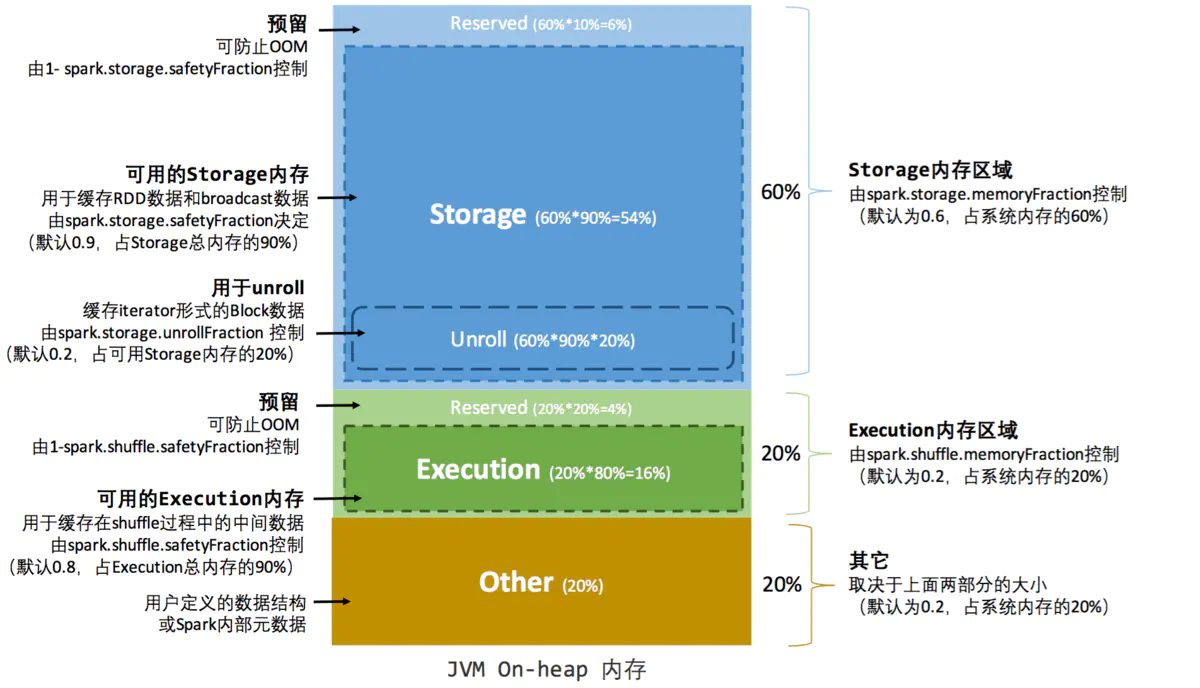

  在静态内存管理机制下，存储内存、执行内存和其他内存三部分的大小在Spark应用程序运行期间是固定的，但用户可以在应用程序启动前进行配置，堆内内存的分配如图所示：

• Execution：在执行shuffle、join、sort和aggregation时，用于缓存中间数据。通过spark.shuffle.memoryFraction进行配置，默认为0.2
• Storage：主要用于缓存数据块以提高性能，同时也用于连续不断地广播或发送大的任务结果。通过spark.storage.memoryFraction进行配置，默认为0.6
• Other：这部分内存用于存储运行Spark系统本身需要加载的代码与元数据，默认为0.2

可用的堆内内存的大小需要按照下面的方式计算：

可用的存储内存 = systemMaxMemory * spark.storage.memoryFraction * spark.storage.safetyFraction
可用的执行内存 = systemMaxMemory * spark.shuffle.memoryFraction * spark.
