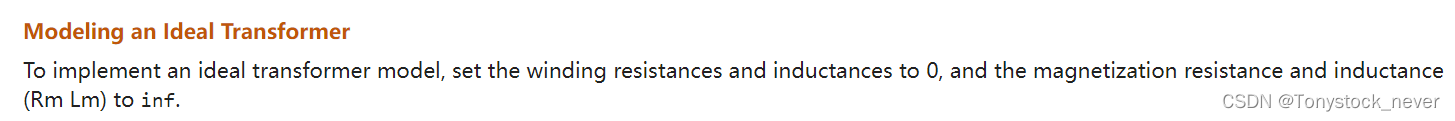

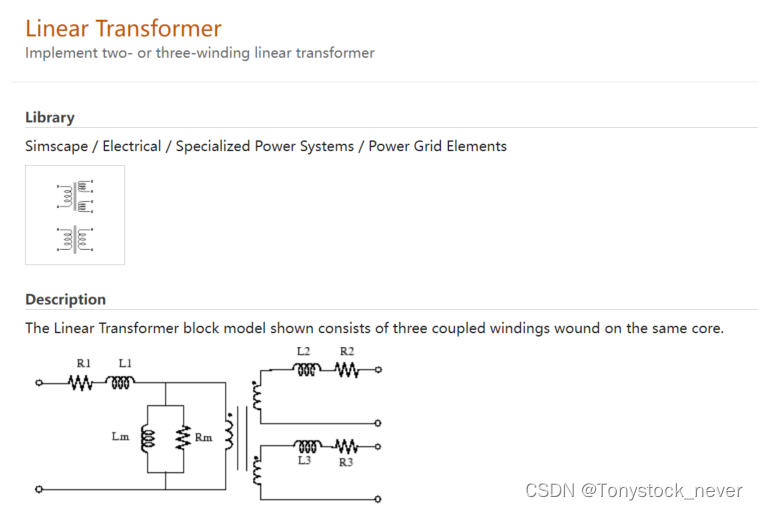

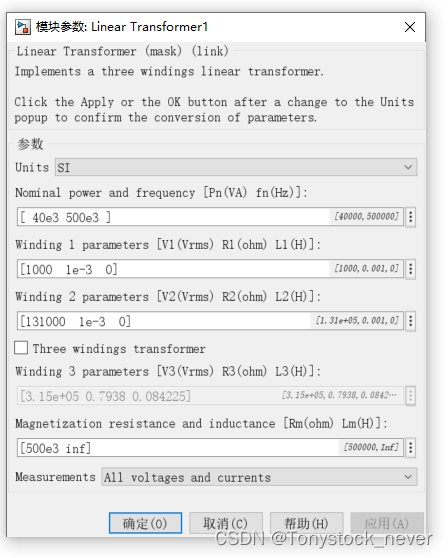

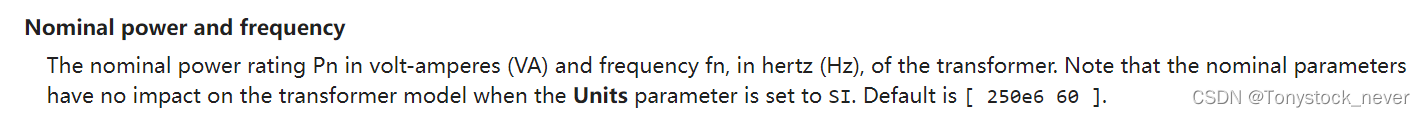

SIMULINK中线性变压器设置 SIMULINK中线性变压器及其等效模型设置如下: 当单位选择SI(国际单位)时: 上图参数无意义,可不设置。 上图参数分别代表变压器原边的电压有效值,漏电阻,漏电感; 上图参数分别代表变压器副边的电压有效值,漏电阻,漏电感; 其中 V2/V1=匝数比; Rm代表励磁电阻,Lm代表励磁电感。由于该模型是Rm和Lm并联,因此如果需要将其设置为理想变压器则需要将Lm,Rm设置为inf(无穷大),漏感设置为0。
