绘制stm32最小系统PCB图

---

前言

使用Altium Designer软件绘制stm32最小系统的电路原理图后，生成BOM表和网络表；设计一个指定的板子尺寸，绘制PCB图；PCB图上加上自己喜欢的文字或图文logo；最后将检查无误的PCB图输出为Gerber光绘文件（供PCB工厂加工生产）。

一、生成BOM表和网络表

（1）BOM表

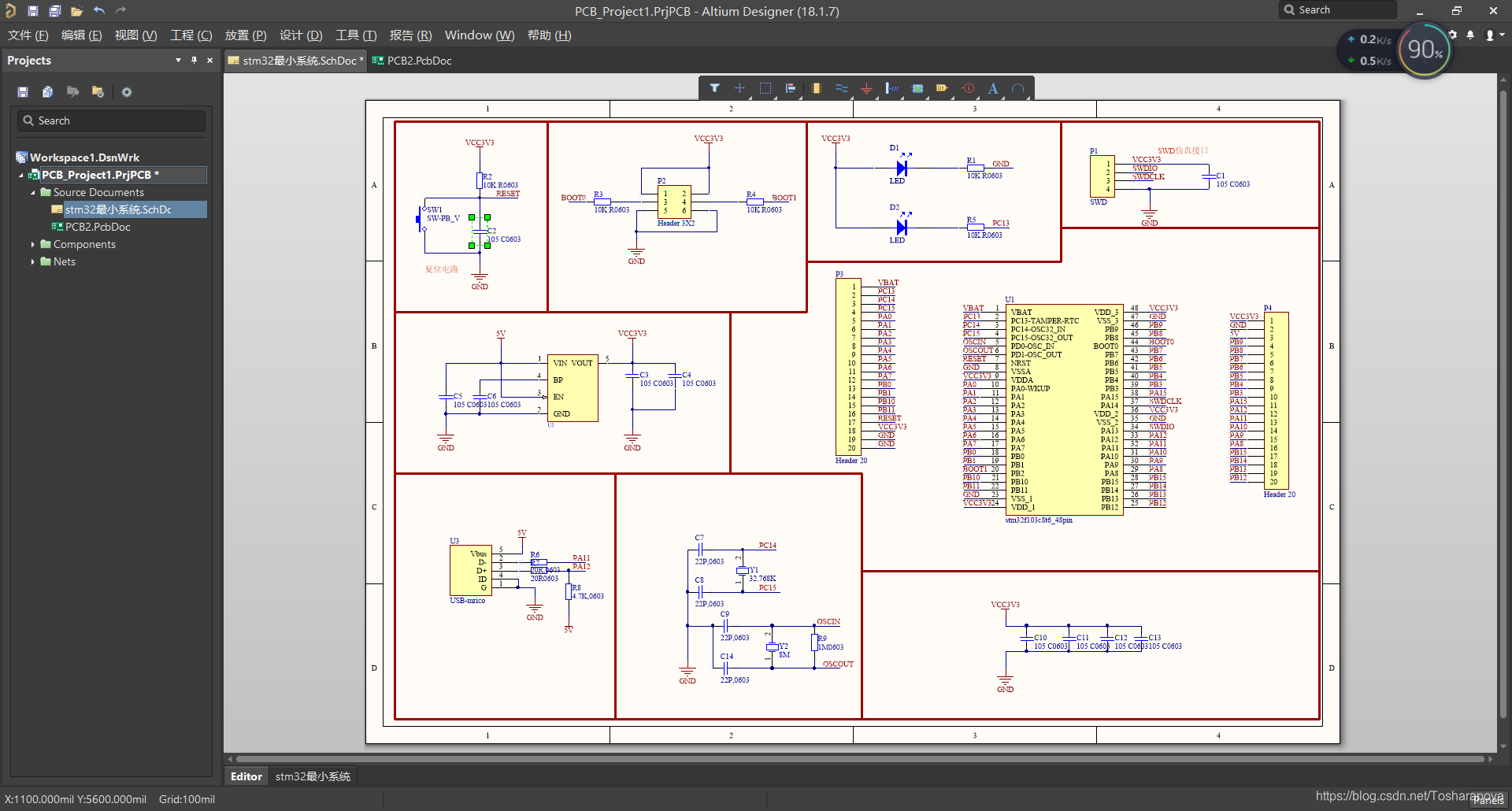

首先打开之前绘制好的电路原理图

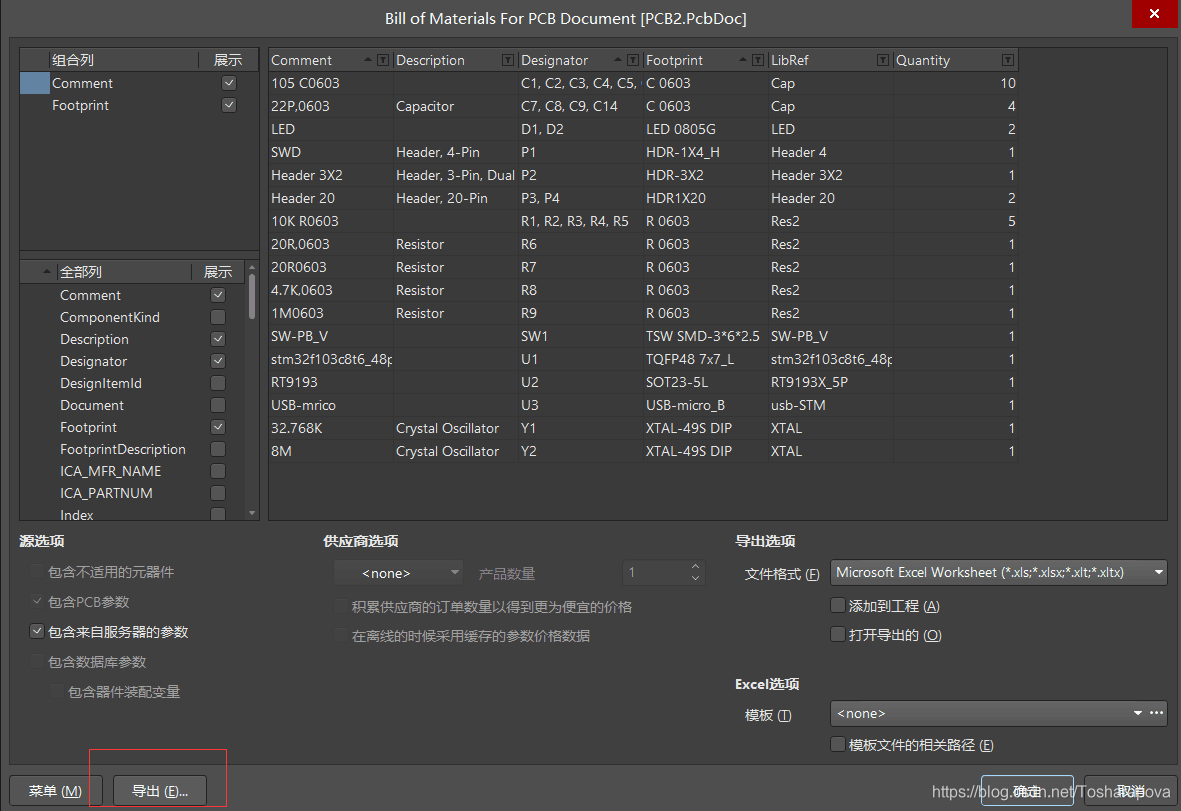

然后点击“报告”→“Bill of Materials”

点击“导出”并“保存”

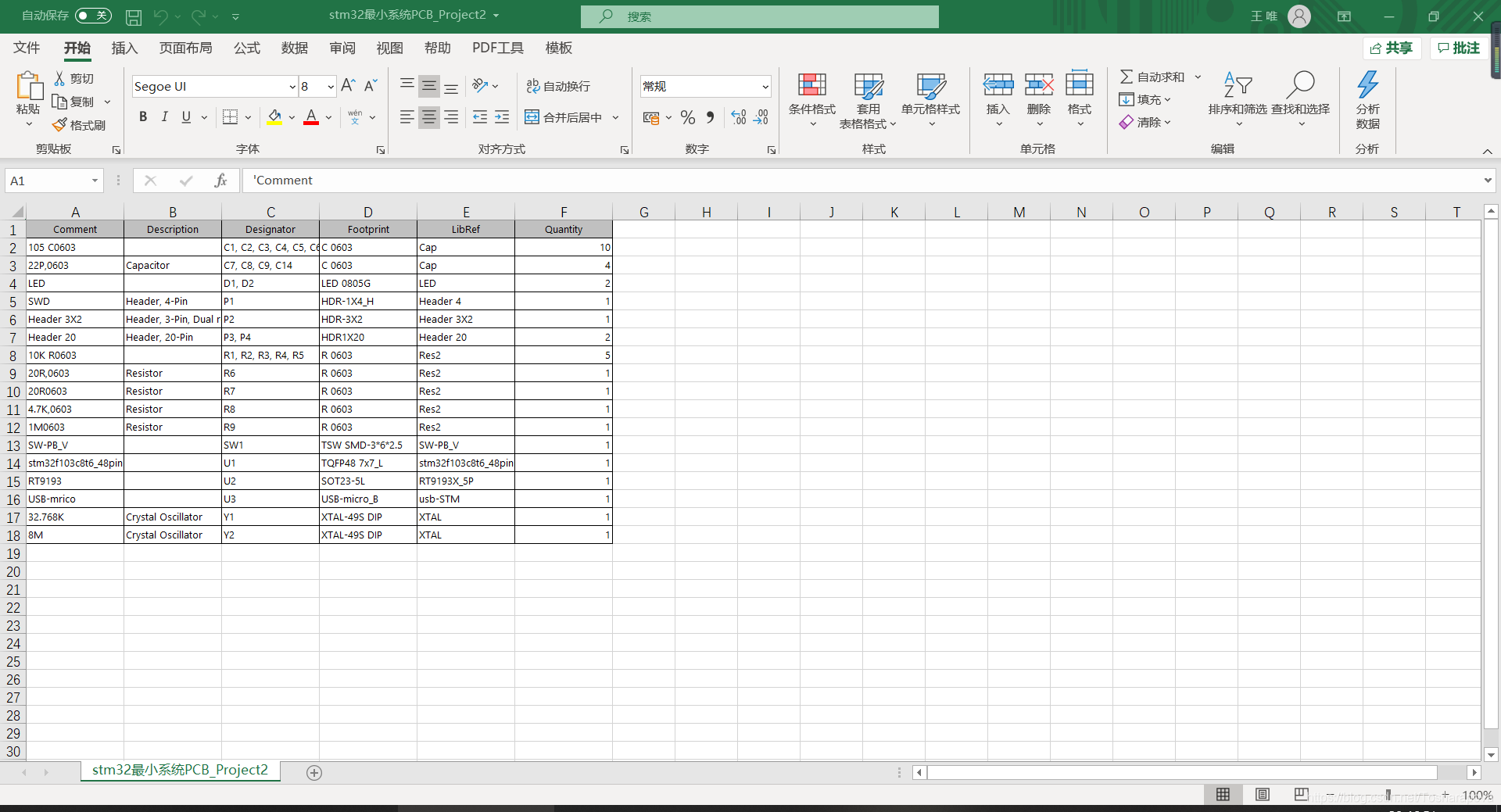

最后找到刚刚保存的.xlsx文件，这就是BOM表了

BOM（Bill of Material）物料清单，也就是以数据格式来描述产品结构的文件，是计算机可以识别的产品结构数据文件，也是ERP的主导文件。BOM使系统识别产品结构，也是联系与沟通企业各项业务的纽带。ERP系统中的BOM的种类主要包括5类：缩排式BOM、汇总的BOM、反查用BOM、成本BOM、计划BOM。

（2）网络表

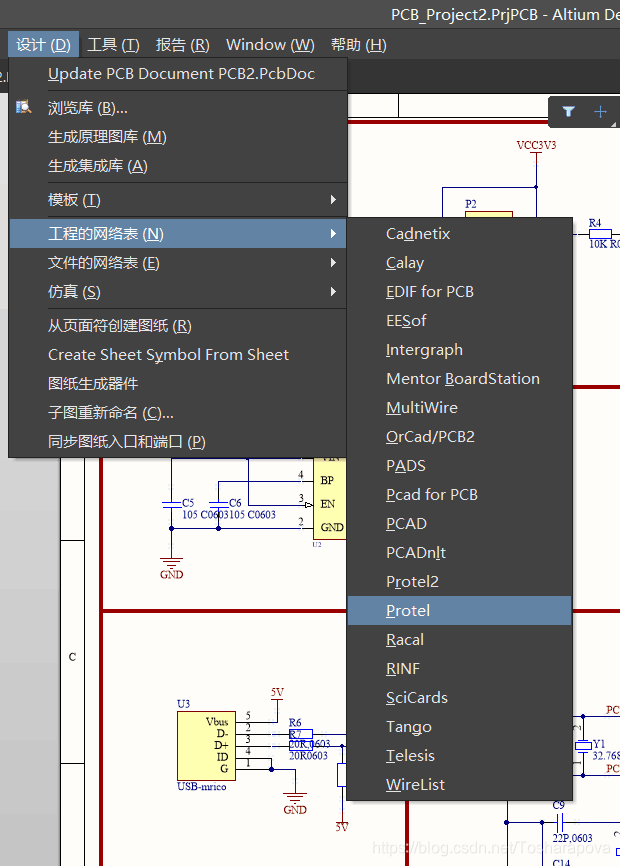

点击“设计”→“工程的网络表”→“Protel” 这样就成功生成网络表了

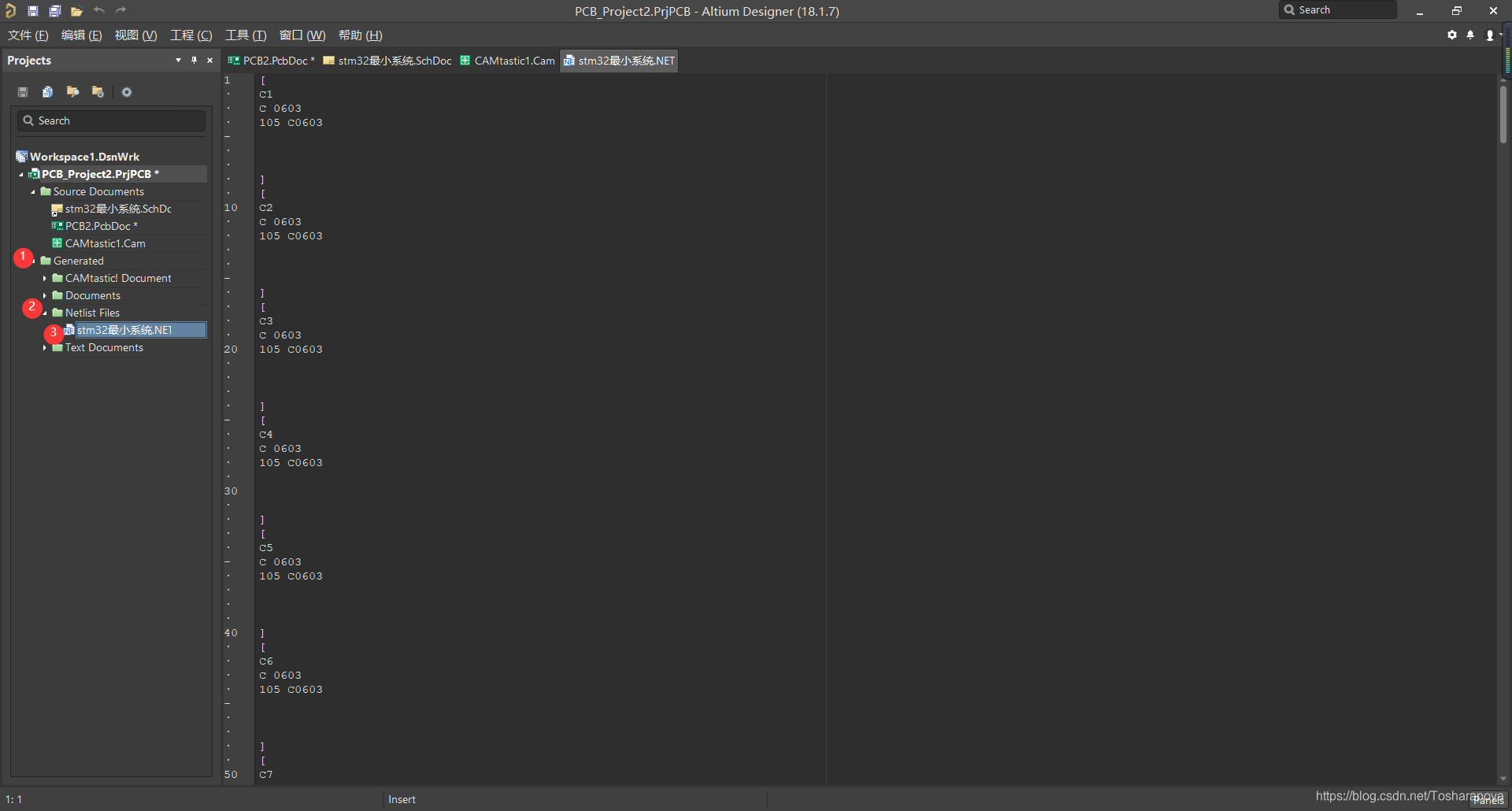

在旁边工程中有个“Netlist Files”里面有个.NET文件

网络报表即网络表，bai在电路板设计过程中起的作用是du：网络表是电路自动zhi布线的灵魂，也是原理图dao设计软件SCH与印刷电路设计软件PCB之间的接口。概括的说:一是网络表文件可以支持印刷电路板的自动布线及电路模拟程序；二是可以与最后从印刷电路版图中获取的网络表文件比较，进行核对查错。
网络表主要包含各元件的封装、图号以及连接网络等内容。 一般由原理图生成网络表，在PCB中导入网络表生成PCB元件及连接网络。

二、绘制PCB图

（1）PCB原理图的封装

双击各个元器件，然后添加。这里由于元器件太多就不全部展示了。
