Tessent Scan and ATPG User‘s Manual 2022 ch3 Common Tool Terminology and Concepts

在了解了DFT、扫描设计和ATPG背后的基本思路之后，就可以专注于DFT工具及其操作方式。Tessent Scan和ATPG工具不仅朝着一个共同的目标（ 提高测试覆盖率）努力，它们还共享共同的术语、内部流程和其他工具概念，例如如何查看设计和扫描电路。

Scan Terminology

Scan Architectures

Test Procedure Files

测试程序文件用于ATPG工具，描述了扫描电路在设计中的工作过程。测试过程文件包含基于周期的过程( cycle-based procedures)和时序定义(timing definitions)，告诉ATPG工具如何操作设计中的扫描结构。
为了使用设计中的扫描电路，必须执行以下操作：

• 为工具定义扫描电路
• 创建一个测试过程文件，描述扫描电路的工作过程。Tessent scan可以用于创建该文件。
• 执行DRC过程。这一步发生在离开setup mode的时候
  一旦扫描电路通过DRC，ATPG工具相关操作将认为扫描电路工作正常。
  如果设计中包含扫描电路，ATPG工具需要一个测试过程文件，该文件必须在在运行ATPG之前创建。

Model Flattening

为了正常工作，ATPG工具和Tessent Scan必须使用它们自己内部的方式来表示设计。工具通过通过打平模型**(flattening the model)**并用自己的原语(primitives)替换网表中的设计单元（单元库中的描述），来创建这些内部设计模型。当初次退出setup模式时，工具会打平模型(flattening the model)，刚好发生在DRC之前。ATPG工具还提供create_flat_model命令，该命令允许在setup模式下对设计模型进行扁平化处理。
如果退出setup模式时已存在flatten model，则只有在您发出的指令会影响设计的内部表示的时候，工具才会重新打平(reflattens)模型。例如，添加或删除原始输入、绑定信号(tying signals)和更改内部故障策略都是影响设计模型的更改。对于这些类型的更改，工具必须重新创建或重新展开设计模型。如果模型未受干扰，则该工具将保持原始的flattend model，并且不会尝试reflatten。
相关命令：

• set_system_mode
• create_flat_model Creates a primitive gate simulation representation of the design.
• report_flattener_rules Displays either a summary of all the flattening rule violations or the data for a specific violation
• set_flattener_rule_handing Specifies how the tool handles flattening violations.

Design Object Naming

Tessent Scan和ATPG工具使用特殊的术语来描述设计层次中的不同对象。最常见的如下：

• Instance 库模型(library model)或功能块(functional block)在设计中的特定引用(实例化)
• Hierarchical instance 包含额外实例、逻辑门或者两者都用的实例
• Module 一种可以重复多次的Verilog功能块(modeule)。模块的每次出现都是一个层次化实例(Hierarchical instance)。

The Flattening Process

flattened model只包含仿真源于和连线(simulation primitives and connectivity,)，这使其成为故障仿真和ATPG过程的最佳表示。

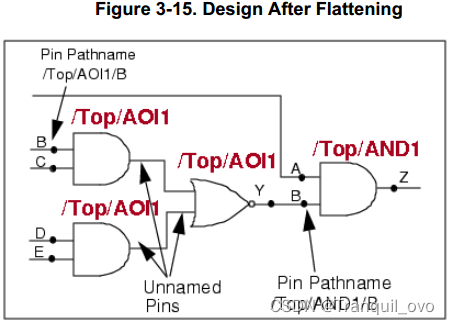

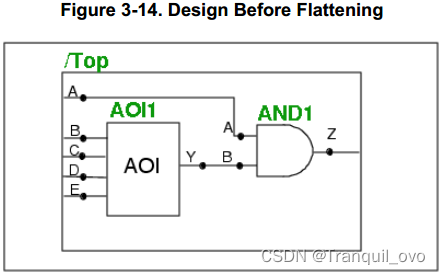

flatten之后，只有名称保留了层次化设计的信息，也就是说，打平之后的网表通过实例名称来维护层次化结构。上图展示了这种层次化保留。“/Top”是层次化结构顶层的名称。仿真原语（两个AND，一个NOR）表示 /Top 中的flattened实例 AOI1，每一个flattened gate在它们的名称中保留了原始的层次化设计结构，本例中如“/Top/AOI1”。
工具通过分层设计的路径名称（hierarchical pathnames）来识别端口。例如，扁平化设计中的“/Top/AOI1/B”指的是实例AOI1的输出引脚B，对于实例AND1的输入引脚B，其命名为“/Top/AND1/B”,一次作为区分。
默认情况下，扁平化过程引入的引脚保持未命名状态，并且不是有效的故障点。如果您请求对其中一个flatten gates(例如NOR)进行gate reporting，你会看到一个系统定义的引脚名称显示在引号中。如果希望库单元出现内部错误，则必须在库模型中指定内部端口名称，扁平化过程会保留这些引脚名称。
在某些情况下，设计扁平化过程可能会在设计中引入新的逻辑门。例如，扁平化过程将DFF门分解为DFF仿真原语时，输出端Q和Q’分别需要缓冲门和反相器门（buffer and inverters gates）。如果您的设计将多个驱动器连接在一起，那么扁平化将添加wire gates或bus gates。双向引脚(Bidirectional pins)是另一种特殊情况，需要在扁平表示中添加额外的门。

Simulation Primitives of the Flattend Model

Tessent Scan 和 ATPG工具在创建扁平化电路时从许多仿真原语中进行选择。除了RAM、ROM、LA和DFF原语之外，仿真原语指的是多输入(0到4)、单输出逻辑门。

Learning Analysis

在打平设计之后，ATPG工具对设计进行详细的分析，以学习行为，这可能有助于后续过程(如故障仿真和ATPG等)中的智能决策。，如果不想后续直接执行ATPG，是可以可以关闭学习分析(learning analysis)(set_static_learning)。
ATPG工具只在扁平化化之后执行一次静态学习。因为pin和ATPG约束可以改变设计的行为，所以静态学习不考虑这些约束。静态学习包括对逐个门(gate-by-gate)进行的局部仿真，以确定有关设计的信息。具体如下：

Equivalence Relationships

Logic Behavior

Implied Relationships

Forbidden Relationships

Dominance Relationships

ATPG Design Rules Checking

Tessent Scan和ATPG工具在设计扁平化后执行设计规则检查（DRC）。虽然并非所有工具都执行完全相同的检查，但设计规则检查通常包括以下内容：
（按照介绍的顺序依次执行）

Clock Terminology
