Design Introspection and Editing

Design Introspection
Design Editing
Simulation Contexts
- Simulation Context Overview
- Introspection and Analysis Using Simulation Contexts
Automatic Design Mapping
ICL Objects vs. Design Objects Introspection

Tessent Shell 提供了一系列用于检查（examining/introspecting）和编辑design的命令。

Design Introspection

Tessent Shell 的 Introspection 命令用于检查设计数据模型中的设计对象。通过这些命令可以访问工具内部的数据结构，可以使你灵活的使用Tcl脚本，并把所有的计算密集型过程放在工具的后台执行。

或者说是对设计数据进行检索，然后使用 Tcl 脚本使定制的设计流程自动化

这些命令作用于对象规范（object specifications），返回值是集合（collections）

【简单来说，Design Introspection 就是获取设计的一些信息，对设计进行编辑等。】

Object Specification Format

Object Specification 列出了特定命令所作用的设计对象（如module、pins、nets等）。

Object Specification 可以是对象的名称、Tcl中的list的名称或者是集合（collection）的名称。

对于用唯一ID的设计对象，如instances，IDs 也可以作为对象名称。

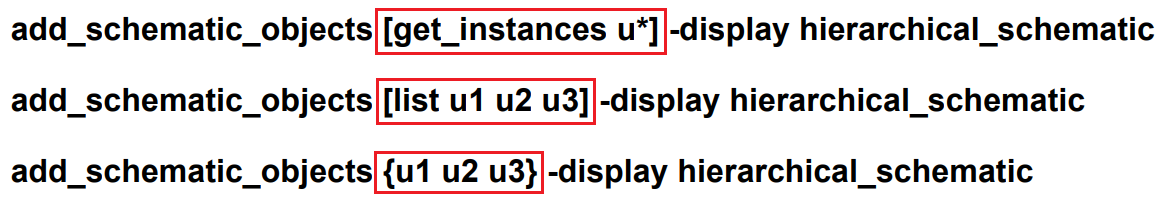

add_schematic_objects命令的几种有效的 Object Specification 的如下所示：

在这里插入图片描述

所有作用于用户指定对象的 Tessent Shell 命令都可以将 Object Specification 作为参数。

Collections

Collections 是对Tcl的一个拓展，专门用于Tessent Shell，Tcl本身的命令（如foreach、puts）等无法识别collections。

collection 表示的是一组设计对象。（设计对象的数量可以是0）

Design Introspection 相关的命令会返回设计对象的 collections。对象保存在工具内部的数据结构中，工具返回 string handle 到 collection中。string handle 由 @ 和数字 ID 构成，例如@1。

换句话说，完整数据仍然是保留在工具内部的数据结构中，collections 中的内容类似一个指针。这样 Tcl 接口不会因数据量太大而过载。

在 tessent shell 中直接使用 Design Introspection 相关命令会显示 collection 中前 50 个元素的名称（即设计对象的名称），因为名称比collections 的 ID 更加有用。但是，在非交互模式下（例如执行dofile）名称是不会显示的。

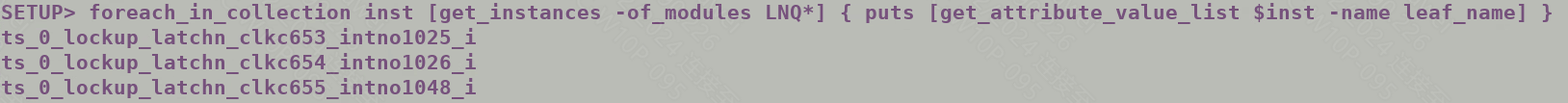

在这里插入图片描述

只有在 Termial 直接使用 Design Introspection 命令的时候才会显示设计对象的命令，其他情况下读取到的都是 string handle。

在这里插入图片描述

如果想要获取 collection 中的设计对象的一些具体信息，就需要配合管理 collection 的其他命令，如下所示：

在这里插入图片描述

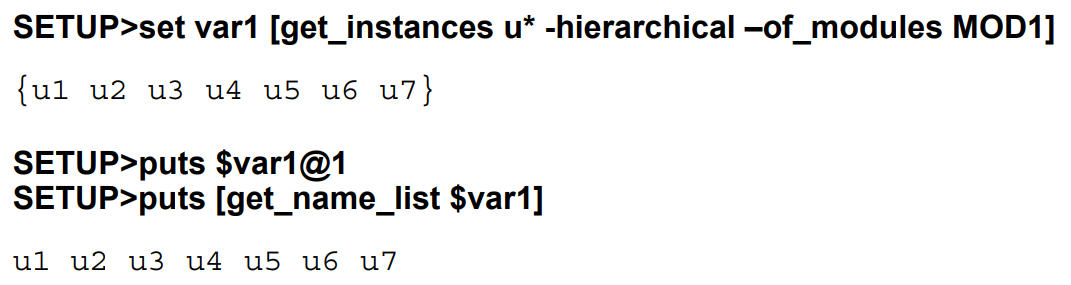

使用get_instances和get_name_list命令返回的内容就是对象的 collections，如下所示：

在这里插入图片描述

在该示例中，第一条命令返回了名称的 collection。对象保存在工具内部的数据结构中，工具返回 string handle 到 collection 中。这个时候，puts 命令并不会输出内容。

下面的这个示例中，get_instances 命令创建的 collection 被保存在变量 instCollection 中（这意味着 collection 被引用）。

在这里插入图片描述

当你unset变量instCollection、给变量 instCollection 赋新值或者是Tcl变量引用的集合超范围的时候，Tessent Shell 就会删除该collection。

在下面这种情况中，get_pins 命令创建的 collection 被传递给 get_attribute_value_list 命令。这个 collection 也被引用，但是 Tessent shell 会在get_attribute_value_list返回值的时候删除该collection。

在这里插入图片描述

此外，collection可以引用不存在的对象（使用编辑命令（如delete_pins）删除的对象）。对象被删除之后，内部属性“is_valid”会被设置为false。所有将collection指针作为输入的命令都会自动忽略属性“is_valid”为false的对象。

Collections的持续时间

当Collections被保存在变量中或者是别传递到命令的时候，collection被引用。当collection被不再被引用的时候，工具会自动将其删除。

不能对collection使用Tcl list之外的其他Tcl自身的命令（如foreach等），因为这些命令不会引用collection。

Collections内容的Transcript

get_name_list命令可以返回collection中名称的列表，配合puts等命令就可以将其内容输出到日志文件中。

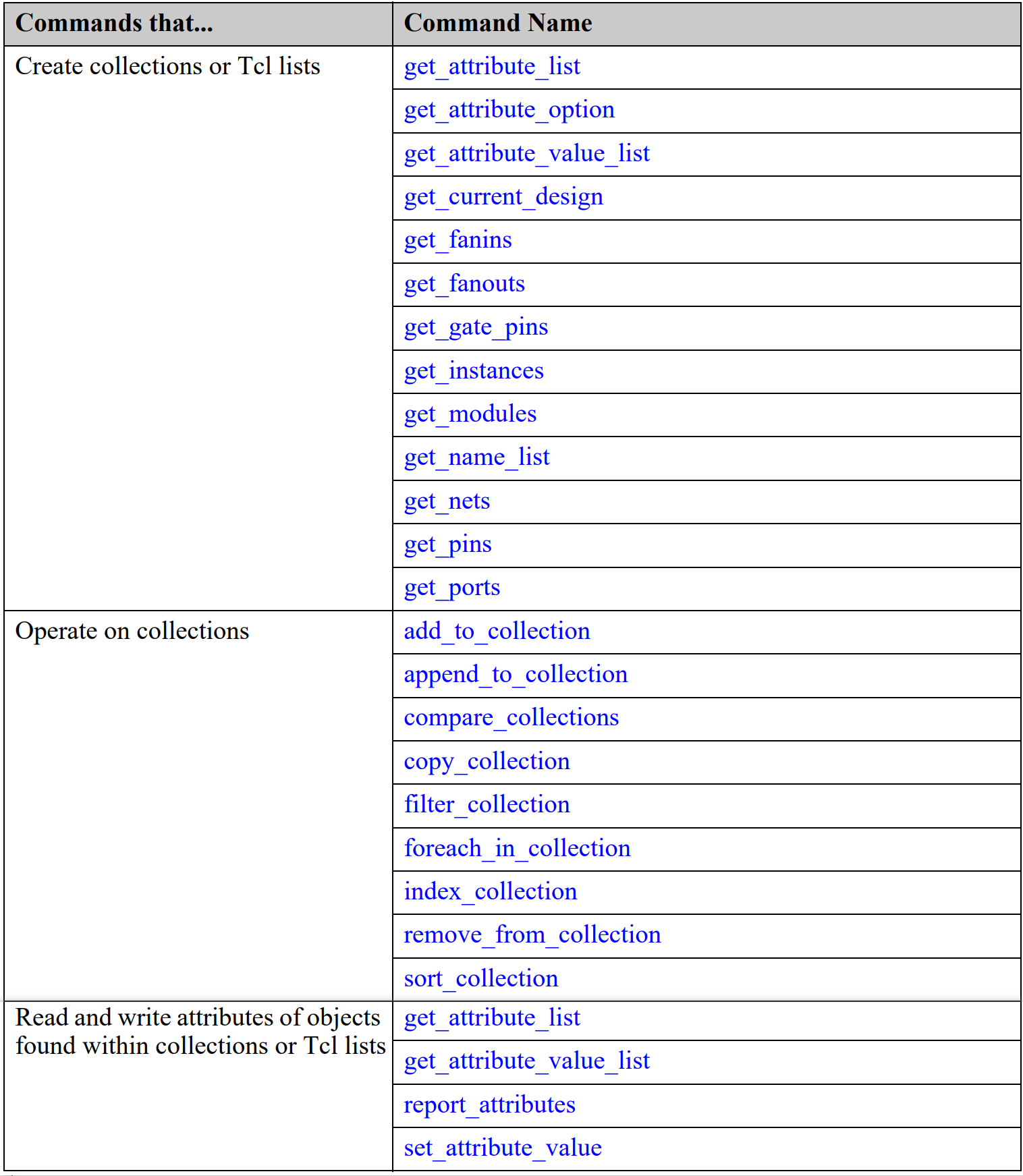

Tessent Shell提供了一些命令对 collection 进行创建、管理和查询，部分命令如下表所示：

在这里插入图片描述

get_* 这一类命令返回的是 collection，不是使用 TCL 的命令对其进行操作，但是 ger_*_list 返回的就是普通的 list，这个时候是可以使用标准的 TCL 命令对其进行操作的。

Syntax

常用的 collection 相关的命令的语法

foreach_in_collection itr_var collection {body}

Examples

示例1：连接特定的 pins。

将属性 myAtt 为 True 的 pins 连接到与其同名的 net 上。

foreach_in_collection pin [get_pins -filter “myAtt”] {
	set leaf [lindex [get_attribute_value_list $pin -name leaf_name] 0]
	set parent [lindex [get_attribute_value_list $pin -name parent_instance] 0]
	if {[sizeof_collection [get_nets ${parent}/${leaf} -silent]] = 0} {
		create_net ${parent}/${leaf}
	}
	create_connections $pin ${parent}/${leaf}
}

-filter选项执行的速度比较慢，一种更块的方法如下所示：

foreach_in_collection pin [get_pins] {
	if {[get_attribute_value_list $pin -name myAtt]} {
		set leaf [lindex [get_attribute_value_list $pin -name leaf_name] 0]
		set parent [lindex [get_attribute_value_list $pin -name parent_instance] 0]
		if {[sizeof_collection [get_nets ${parent}/${leaf} -silent]] = 0} {
			create_net ${parent}/${leaf}
		}
		create_connections $pin ${parent}/${leaf}
	}
}

示例 2 ：数量统计

sizeof_collection 可以统计 collections 中的 objects 的数量。

> puts [sizeof_collection [get_instances -filter {type == “cell”}]
56781

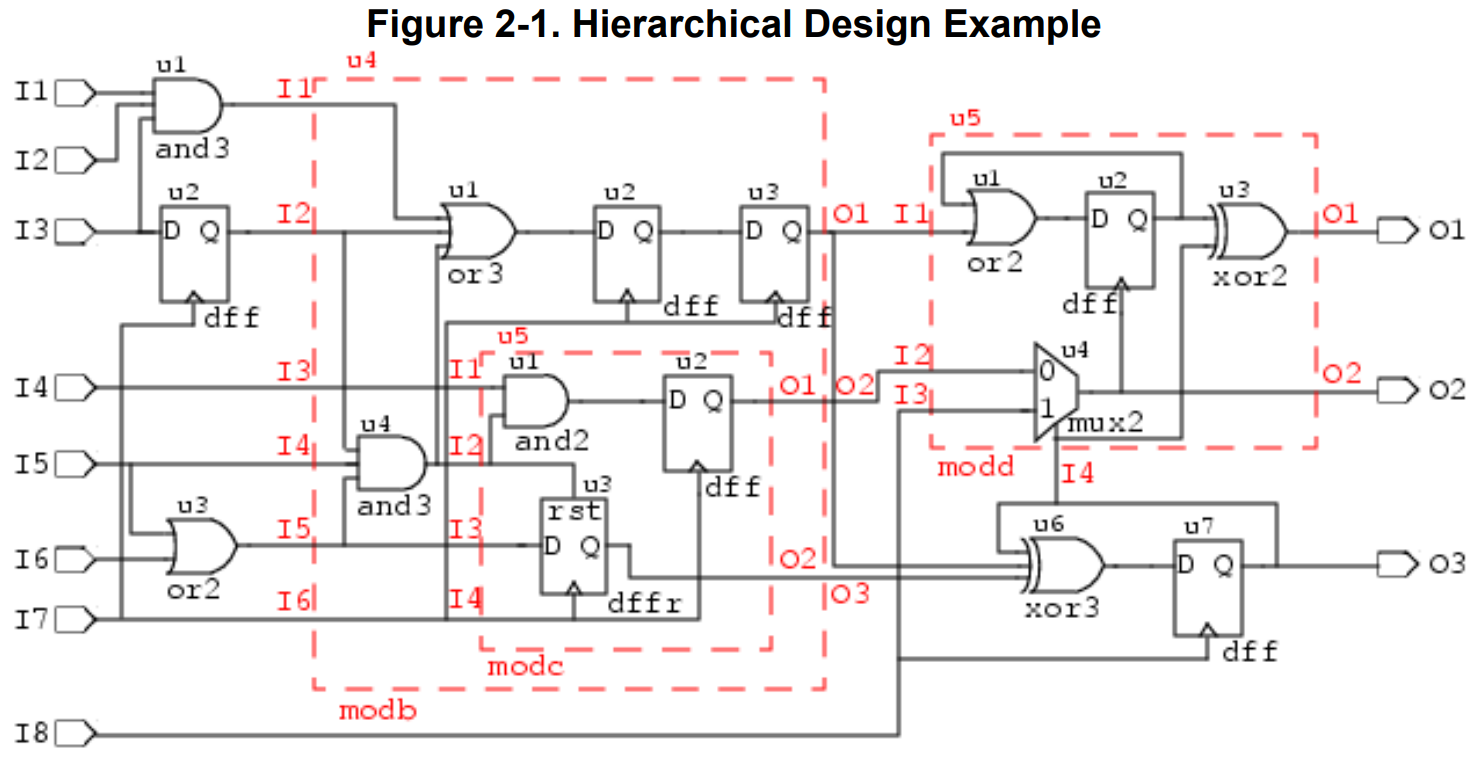

Design Introspection Example

Design introspection 可以用于展示感兴趣的设计数据（通过procedure实现）、创建和设置属性、创建和处理collection、生成定制的报告等。

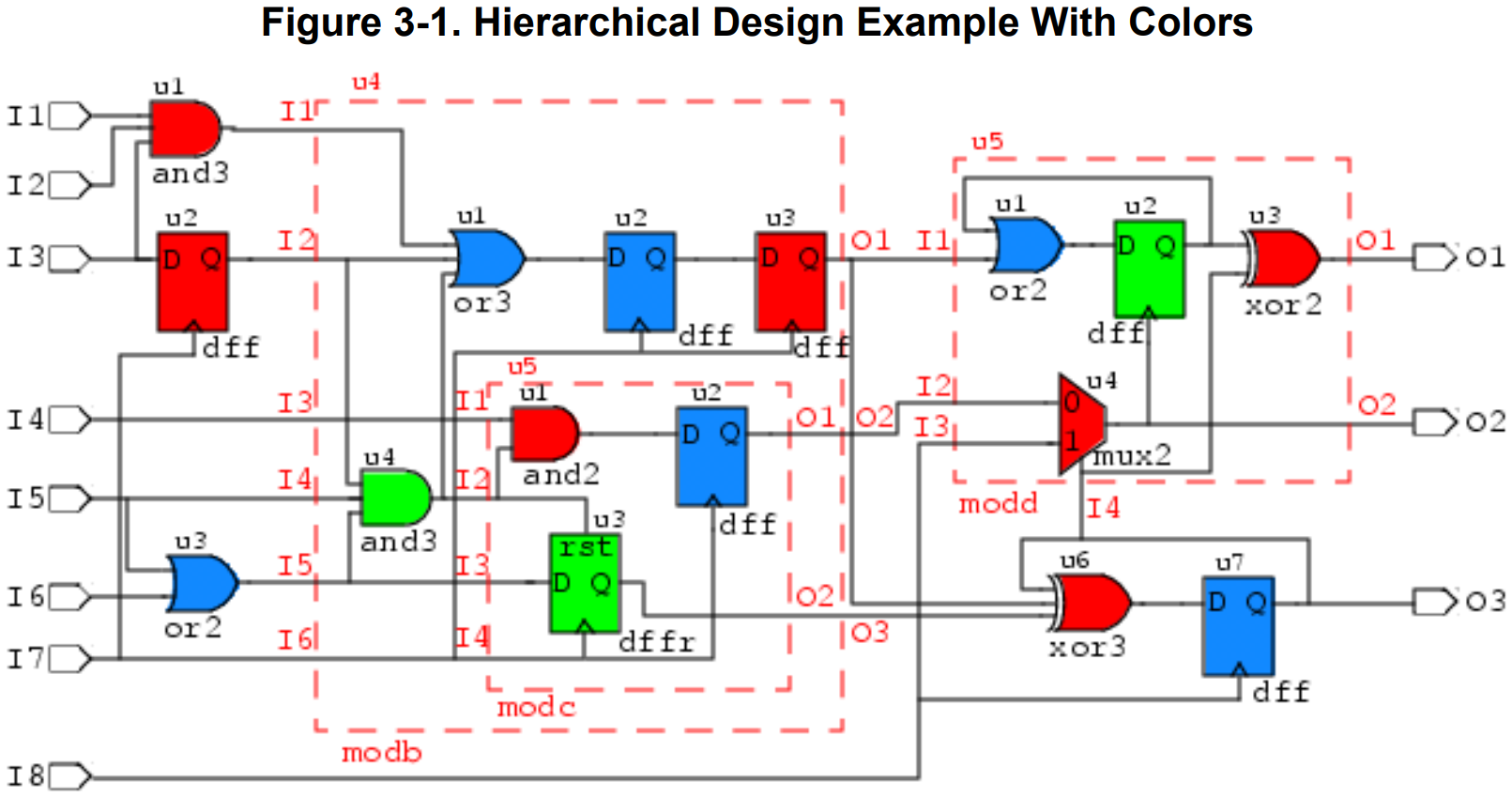

在这里插入图片描述

基于图2-1的一些Design Introspection的示例如下：

1. 创建procedure来展示FF的扇出

创建一个名为 show_fanouts 的 procedure 来返回特定FF的扇出。

proc show_fanouts {flop} {
	set ff_fanout [get_fanouts $flop/Q]
	puts "$flop/Q is connected to: [get_name_list $ff_fanout]"
}

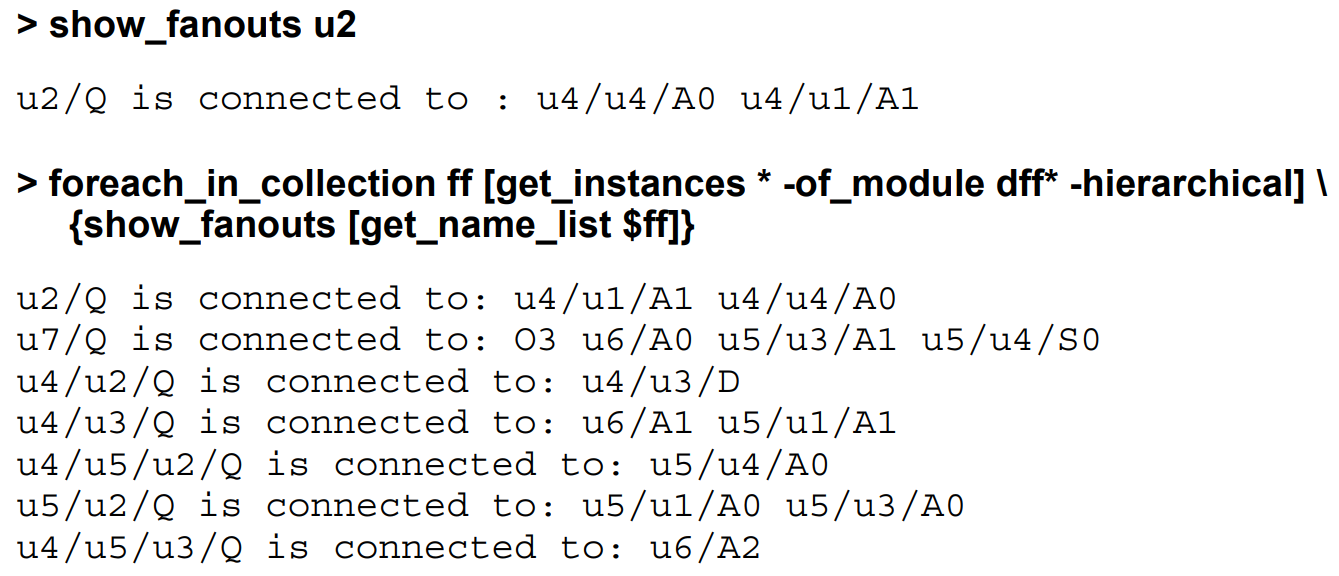

show_fanouts 的执行示例如下：

在这里插入图片描述

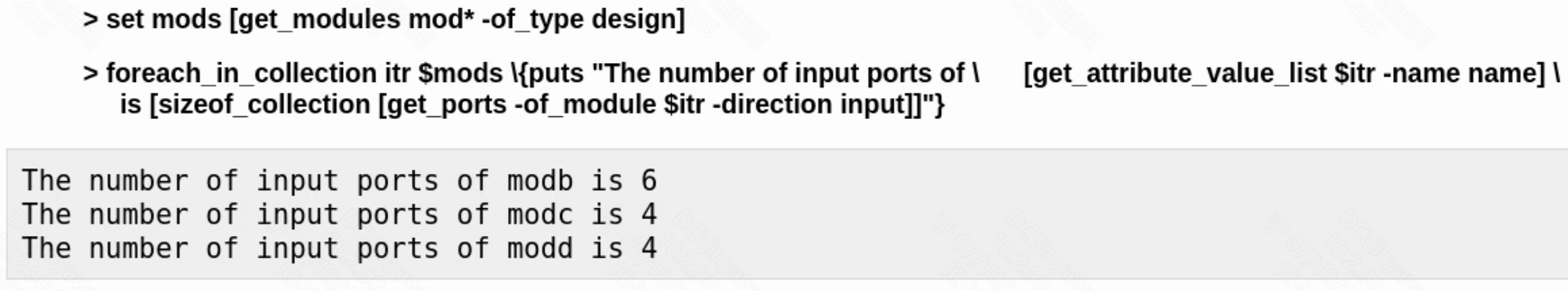

2. 打印输入端口的数量

输出名称以“mod”为开头模块的输入端口的数量。
在这里插入图片描述

3. 创建属性和操作collection

基于下图的设计，给出了一个创建和设置用户自定义属性、创建和操作collection的完整过程。

在这里插入图片描述

① 为设计对象 instance 新建 color 属性

在这里插入图片描述

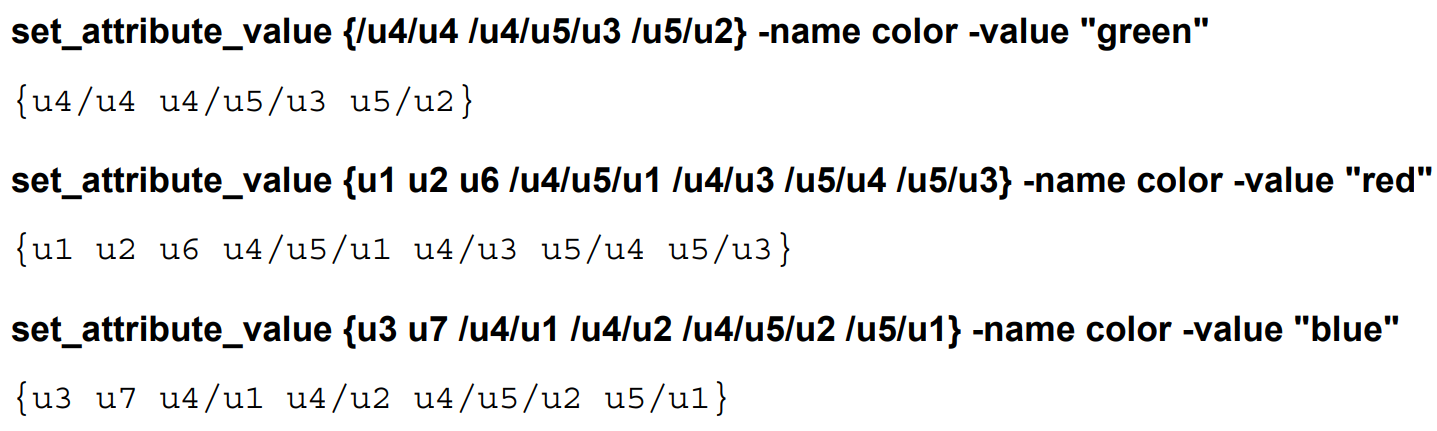

② 为每个 instance 设置正确的 color 属性

在这里插入图片描述

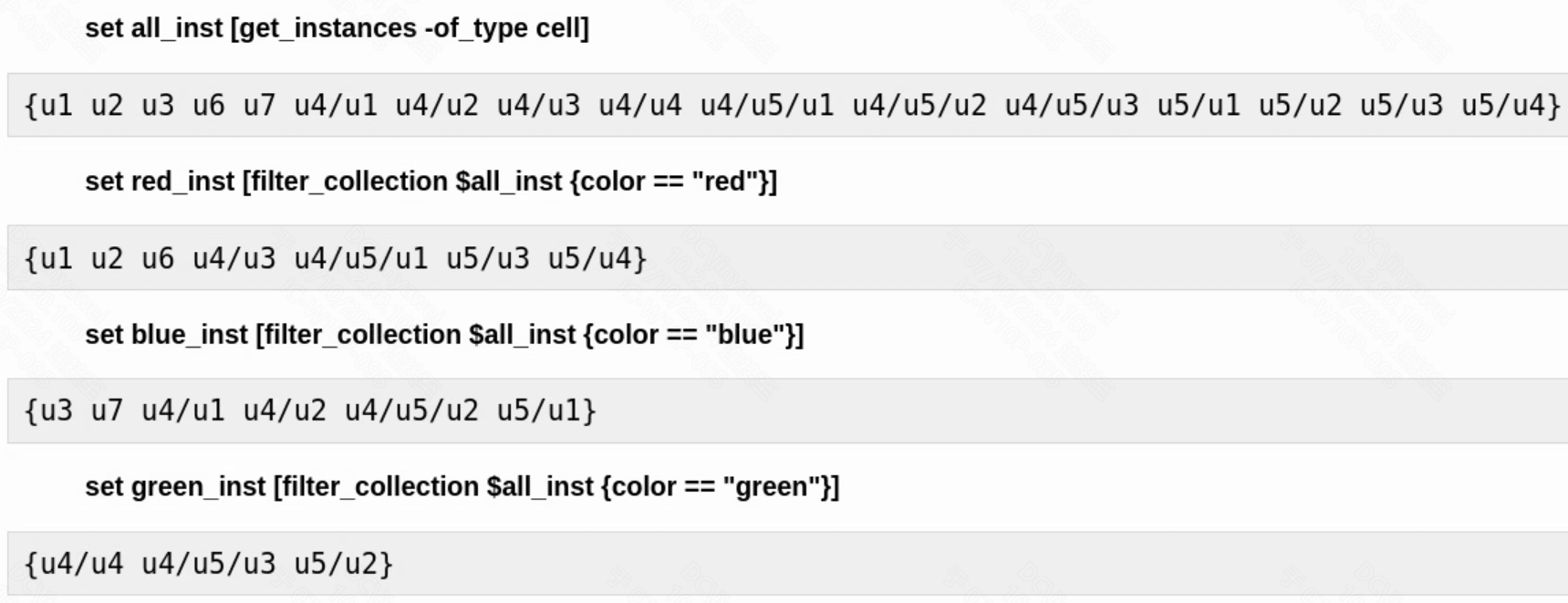

③ 为相同颜色的instance 创建 collections

在这里插入图片描述

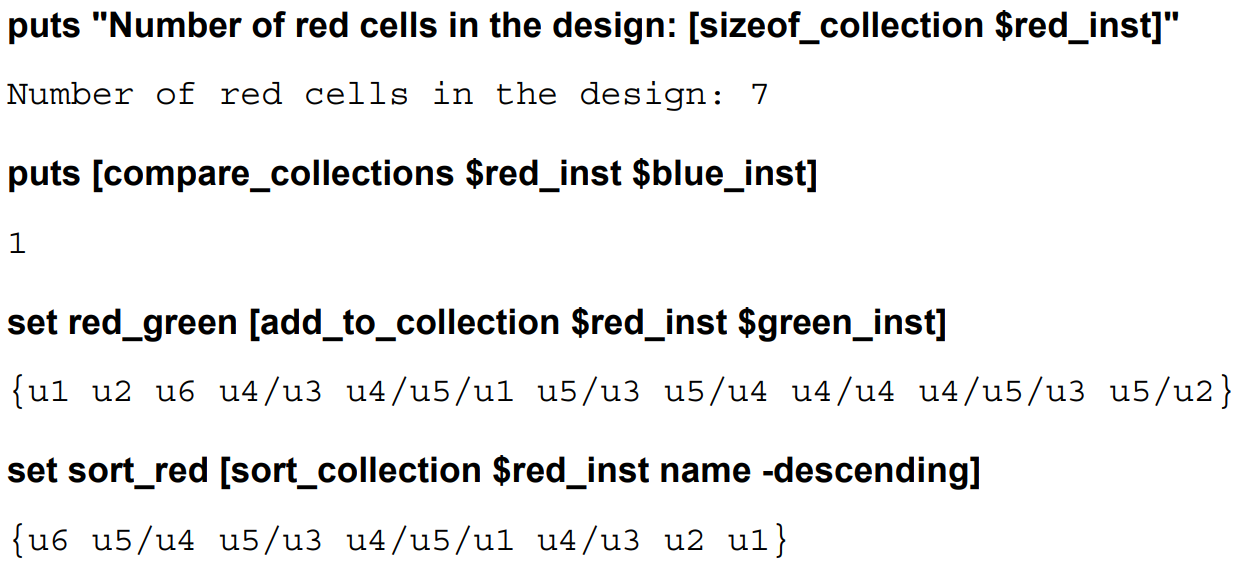

④ 对collection进行操作并生成其他的collection

在这里插入图片描述

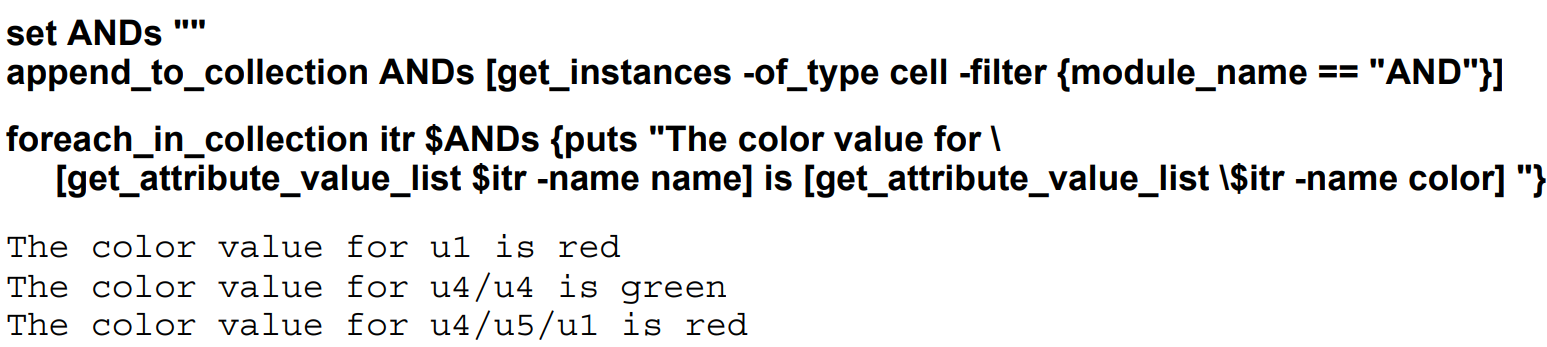

4. 输出collection的属性值

接着示例3，使用下图所示的命令输出collection中AND逻辑门的颜色。

在这里插入图片描述

示例3中，新建属性的另一种方法如下：

在这里插入图片描述

这样一来可以使用布尔值来进行筛选，如下所示：

在这里插入图片描述

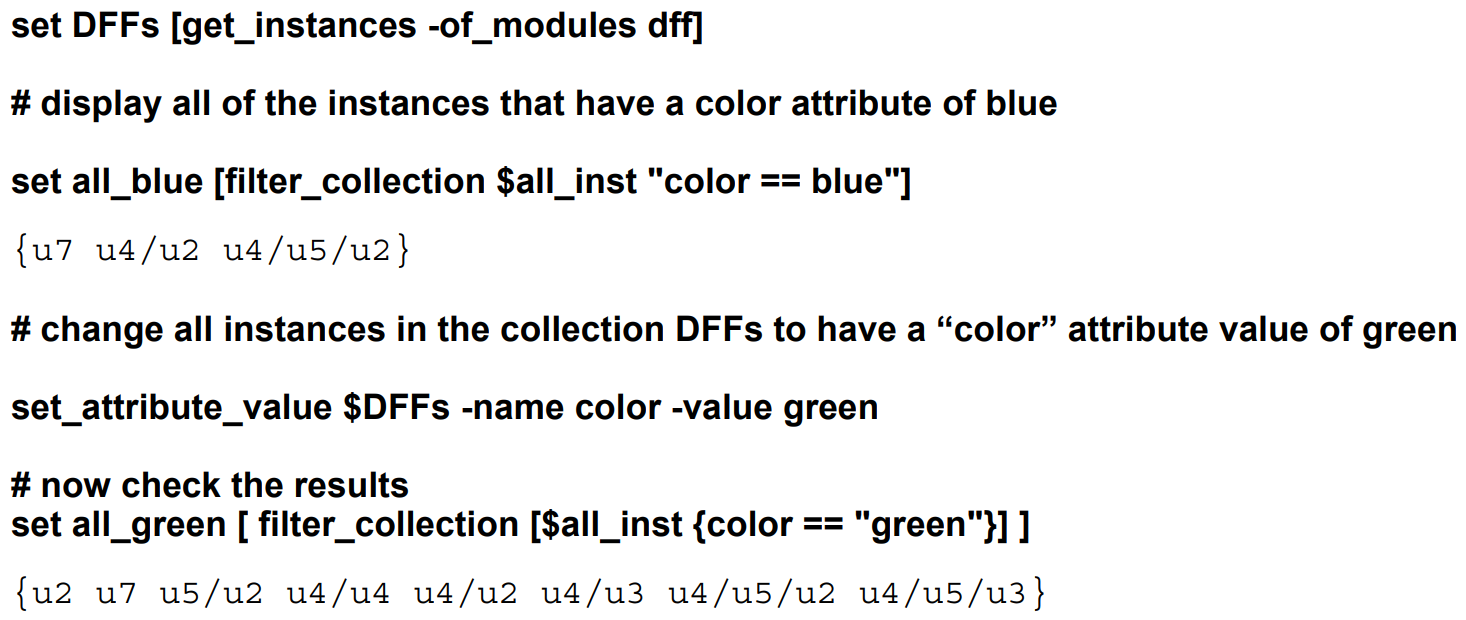

5. 改变 collection 的属性

将DFFs的颜色属性更改为绿色。

在这里插入图片描述

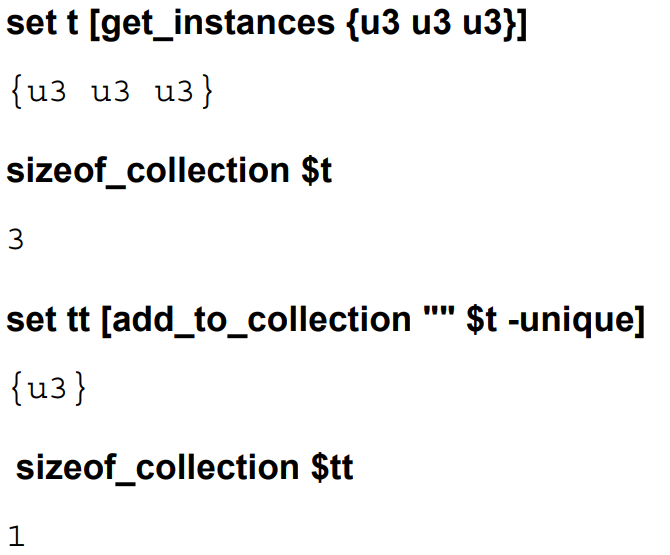

6. 删除collection中重复的对象

在这里插入图片描述

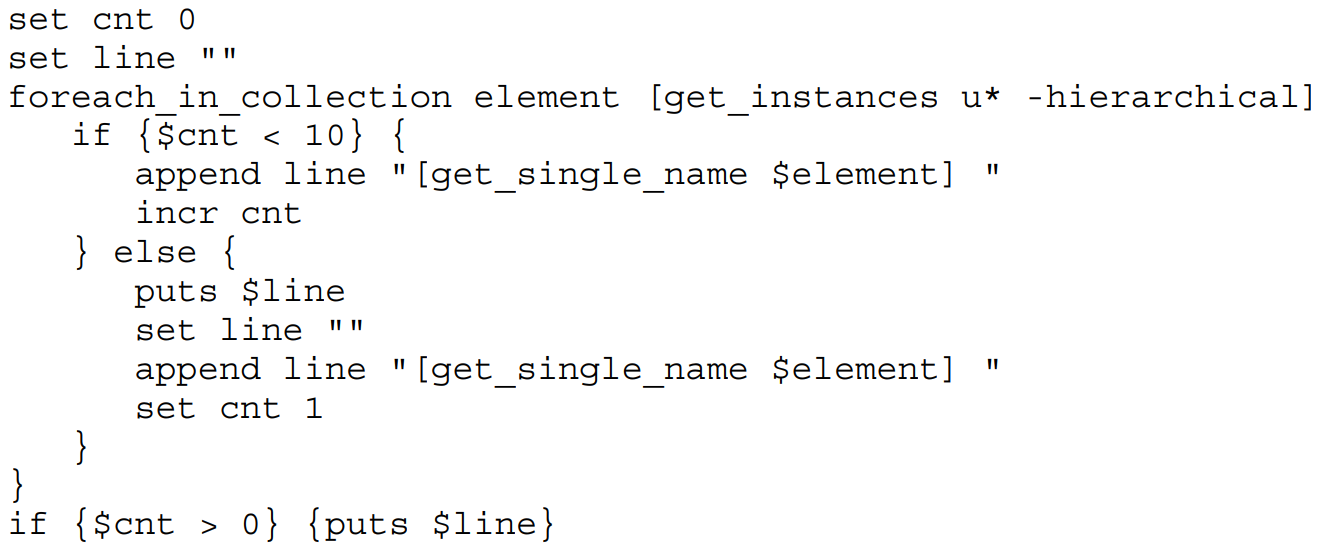

7. 生成定制的报告

生成一个 leaf name 以u开头的instance的collection，然后每行输出10个 instance 名称。

在这里插入图片描述

Design Introspection Command Summary

Design Introspection的命令包括get_命令和各种用于操作属性的命令。

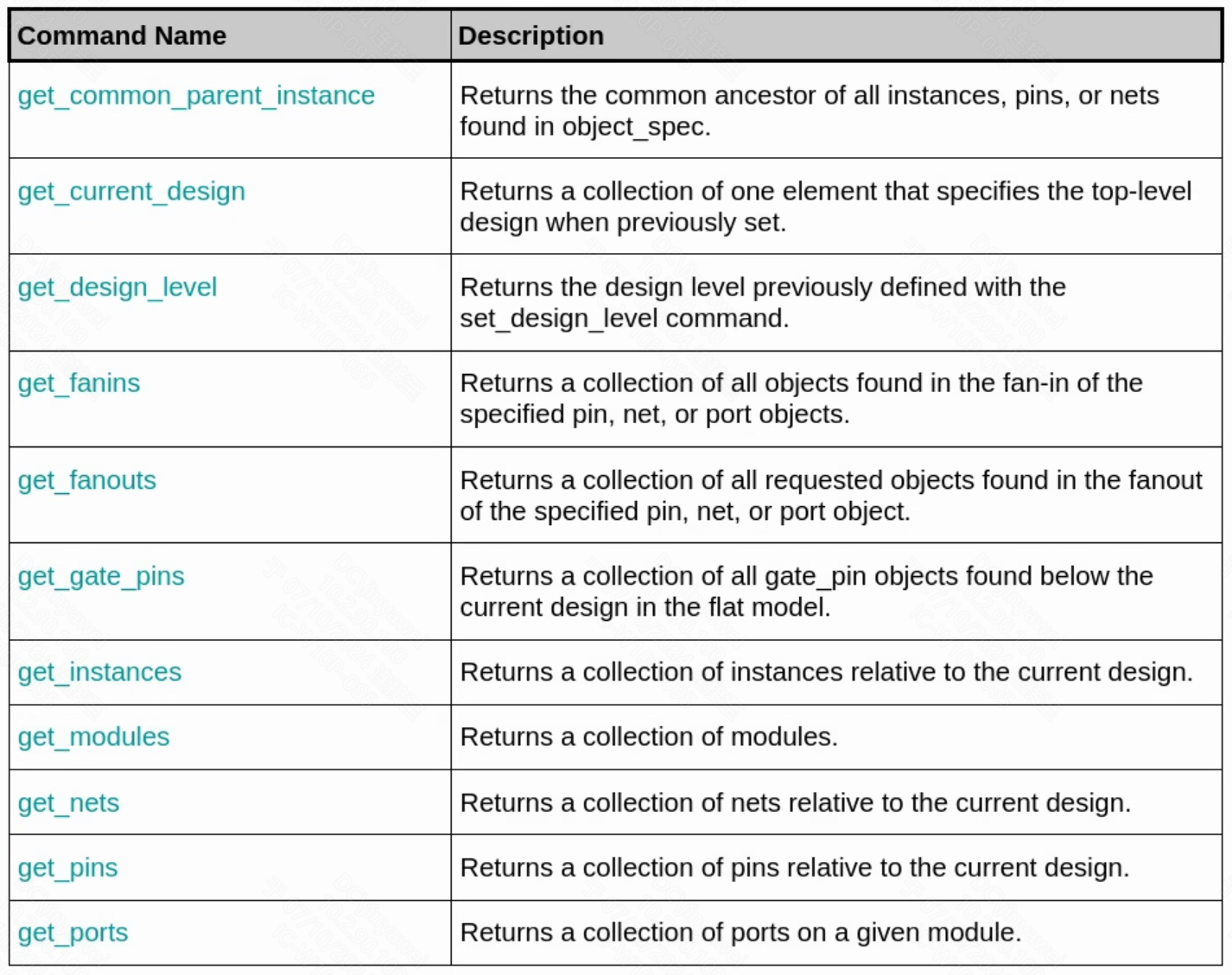

Design Introspection的命令如下：

在这里插入图片描述

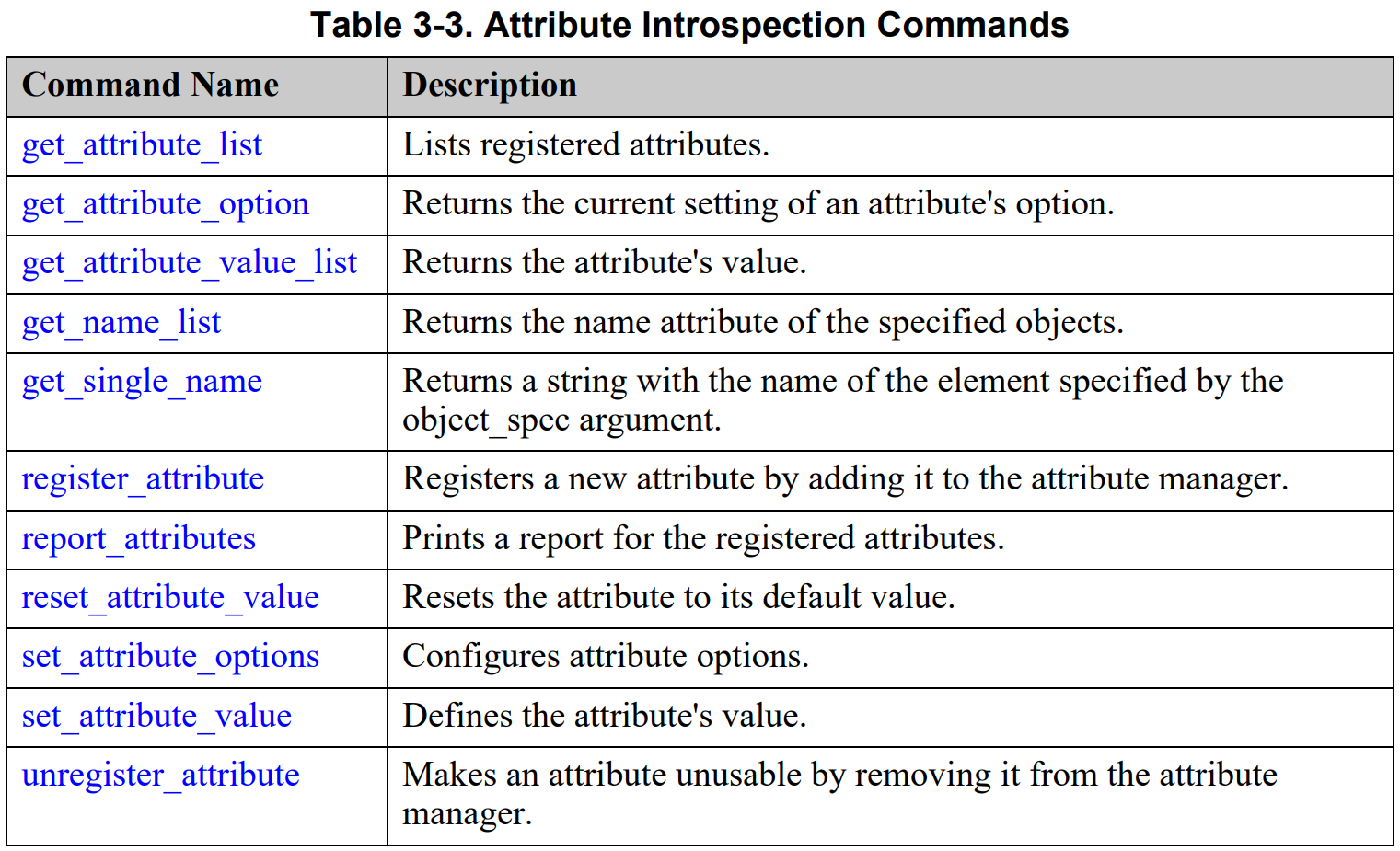

Attribute Introspection的命令如下：

在这里插入图片描述

Bundle Objects Introspection

（先跳过，如果后面用得到再回头看）

Design Editing

Tessent Shell 的 Design Editing 命令可以在工具读入RTL或门级网表之后对设计进行修改。（Tessent Shell Flow支持各种硬件描述语言，但也有一定的限制，具体内容在reference manual 中。）
Design Editing 命令可以对设计的模块、实例、线网、端口、引脚进行操作。（交互式或者Tcl脚本均可）

Design Editing 命令和collection、Introspection命令以及Tcl本身的命令一起使用，可以使很多任务自动化。

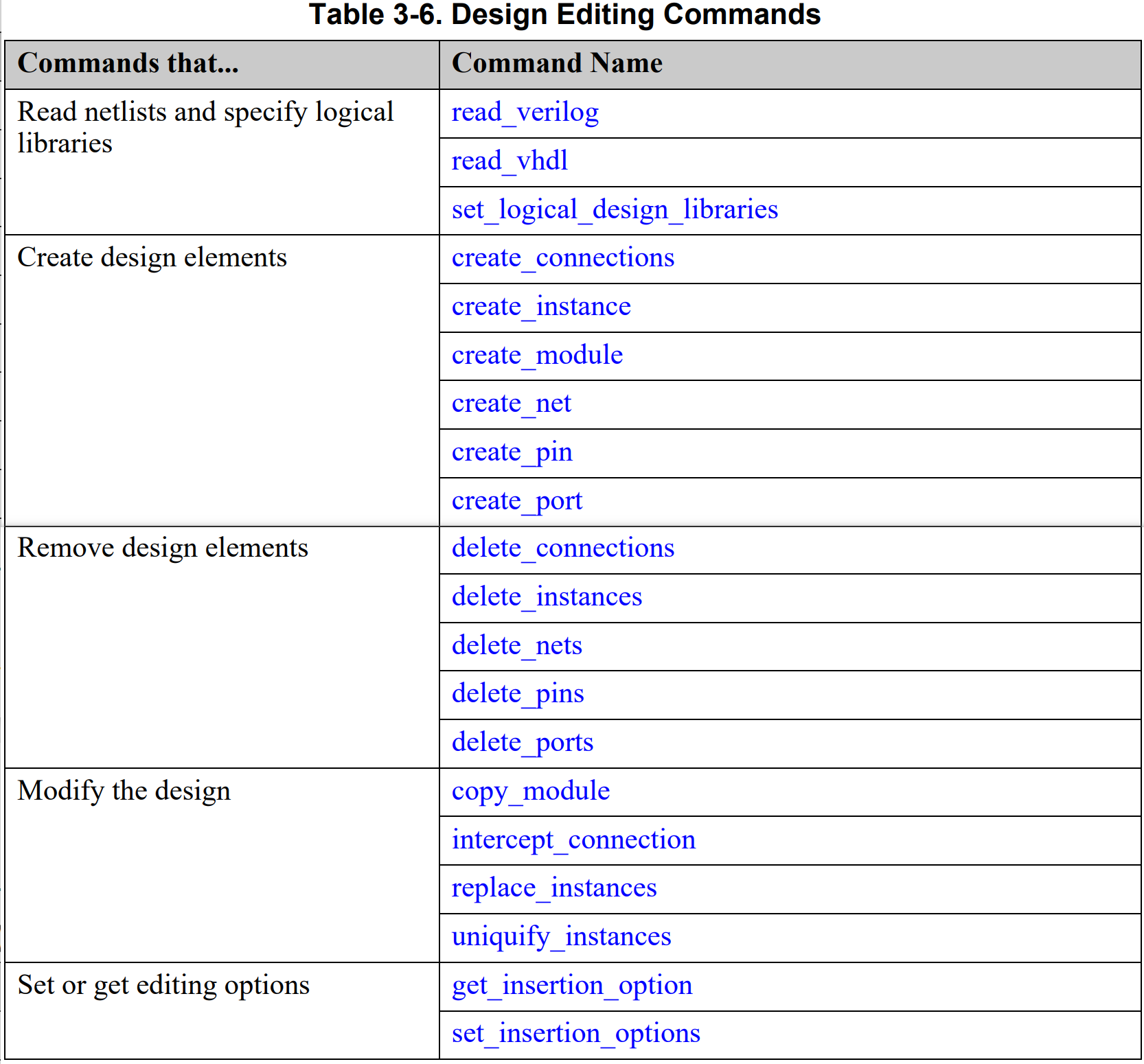

根据命令的功能（ create, modify, or remove elements …）进行分类，一些常见的 Design Editing 命令如下所示：

在这里插入图片描述

Design Editing Command Summary

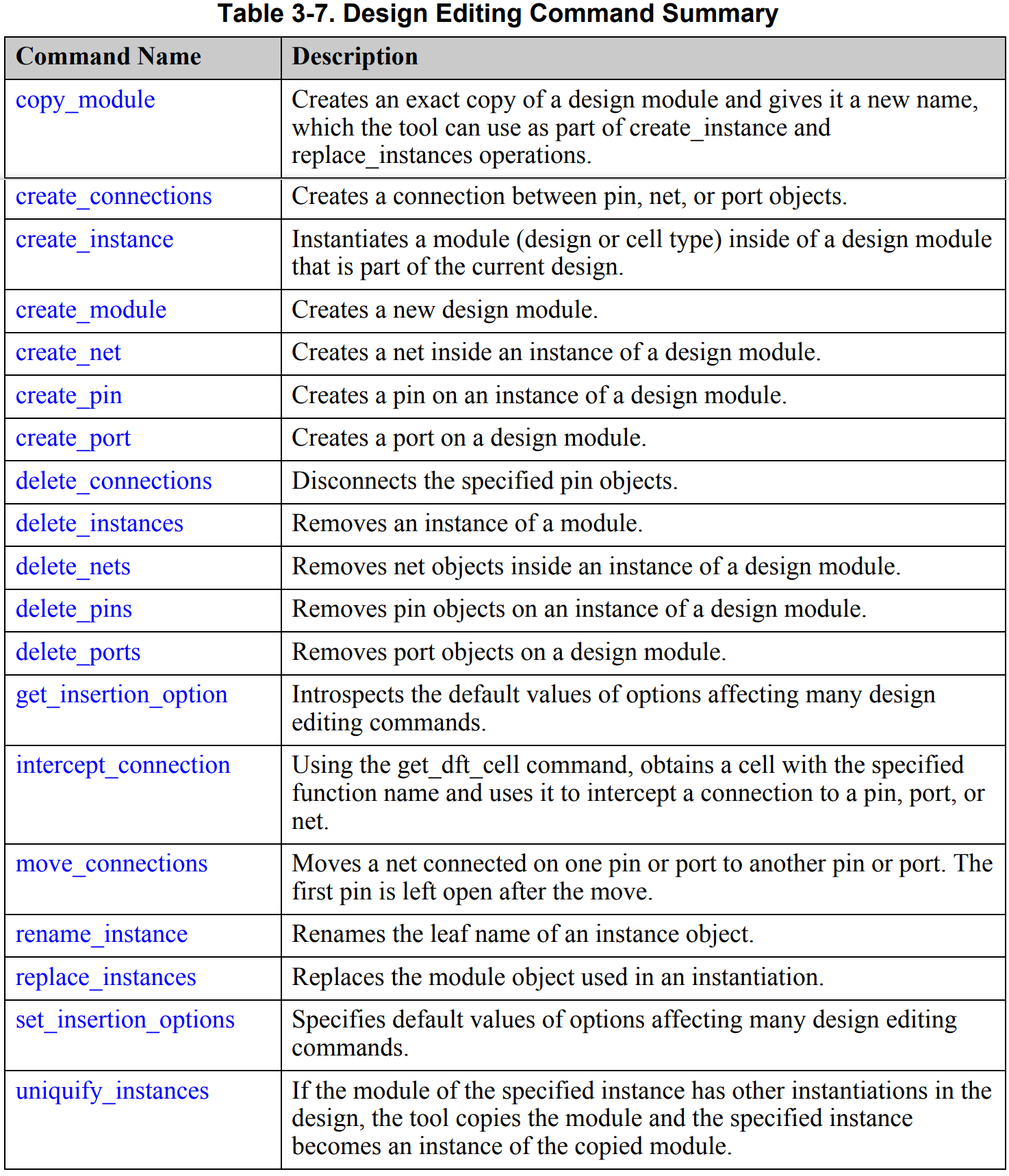

Design Editing 命令能够作用于模块、连接关系（connections）、实例、线网、引脚、端口。一些常用的编辑命令如下所示：

在这里插入图片描述

Editing Complex Signals

（skip）

Design Editing Examples

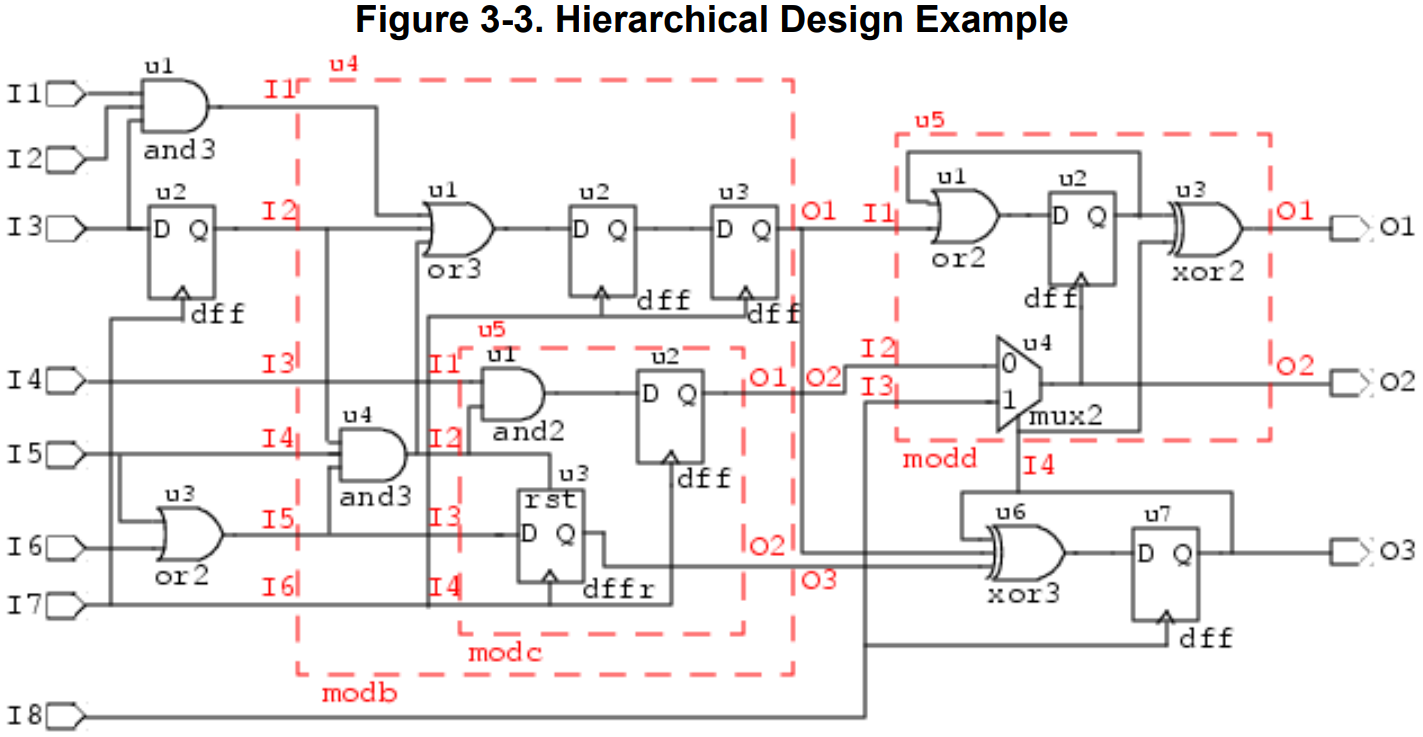

在 Tcl 脚本环境中，对设计进行修改（ create, modify, or remove elements ）的方法有很多，以下图的电路为例，给出使用 Tessent
Shell 编辑设计的示例。

在这里插入图片描述

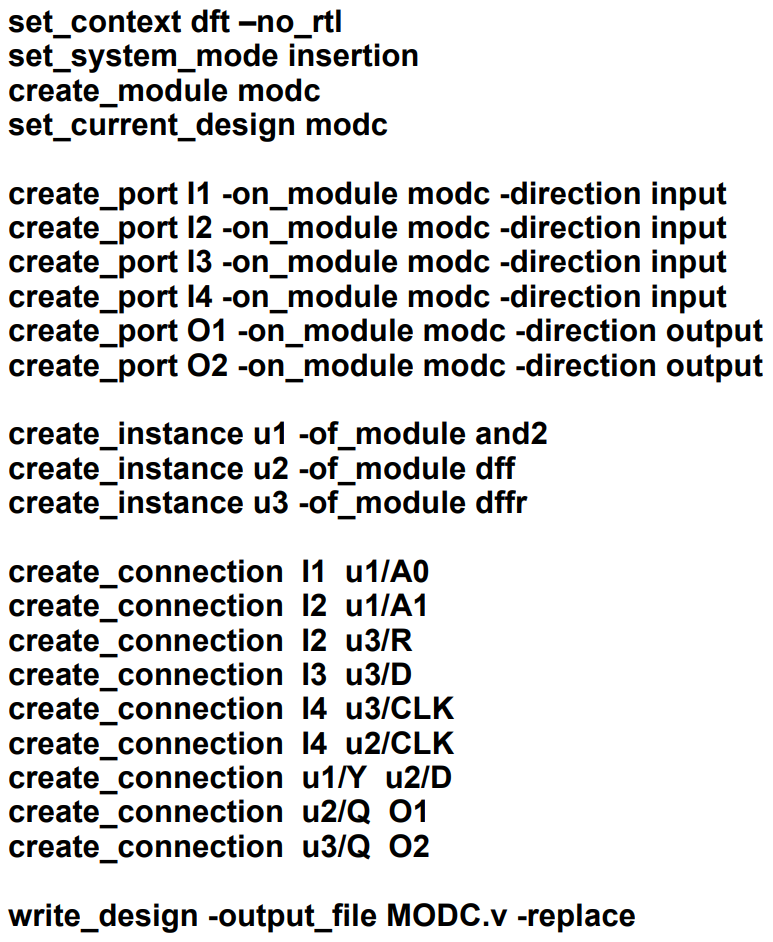

1. 创建新的模块

以图 3-3 中的模块C (modc)为例，说明如何创建一个独立的模块。

在这里插入图片描述
（如果没有读入单元库，这个创建设计的操作可以完成吗？）

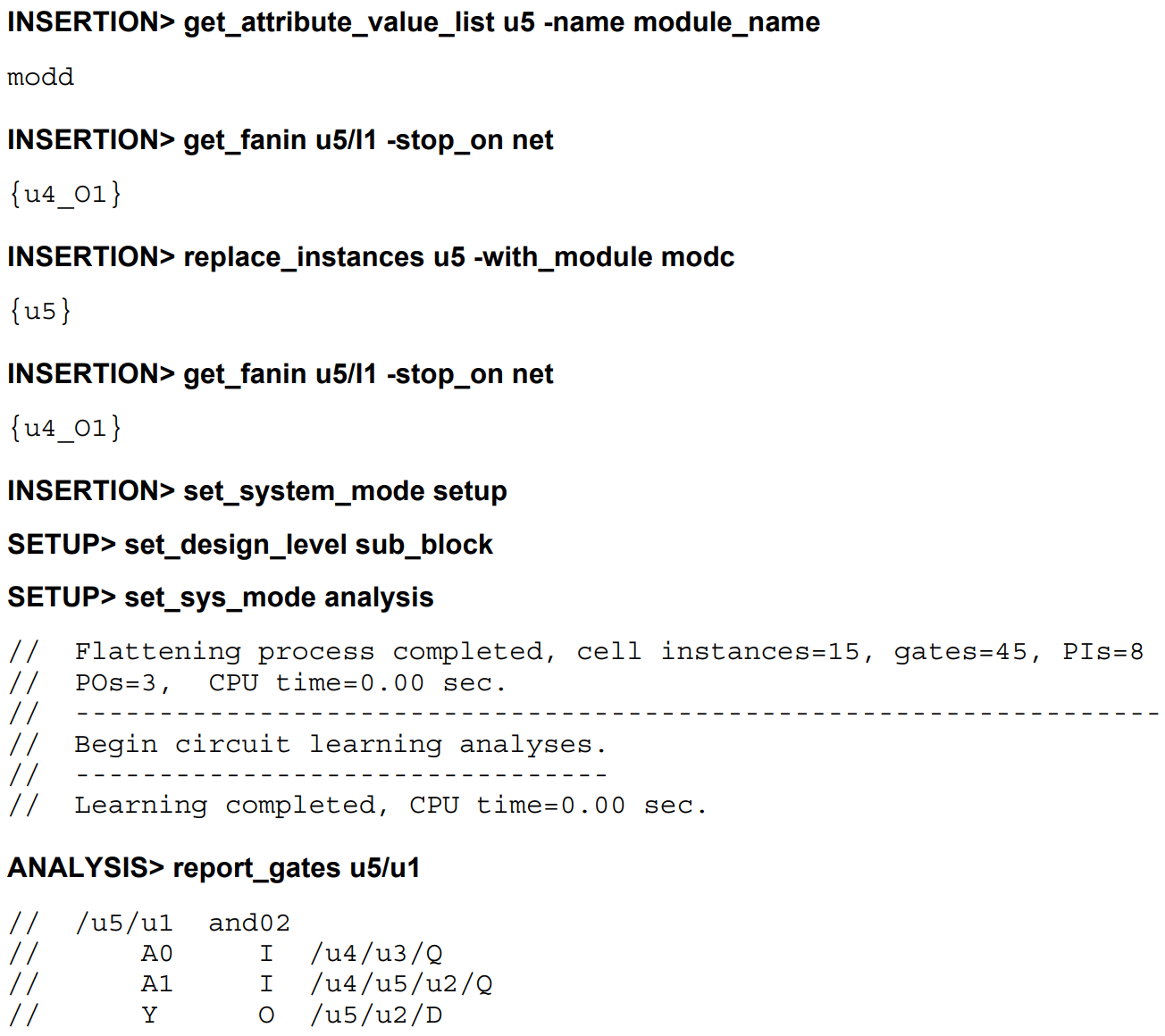

2. 模块(Module)替换

把实例 u5 的模块定义从 modd 替换为 modc。

在这里插入图片描述

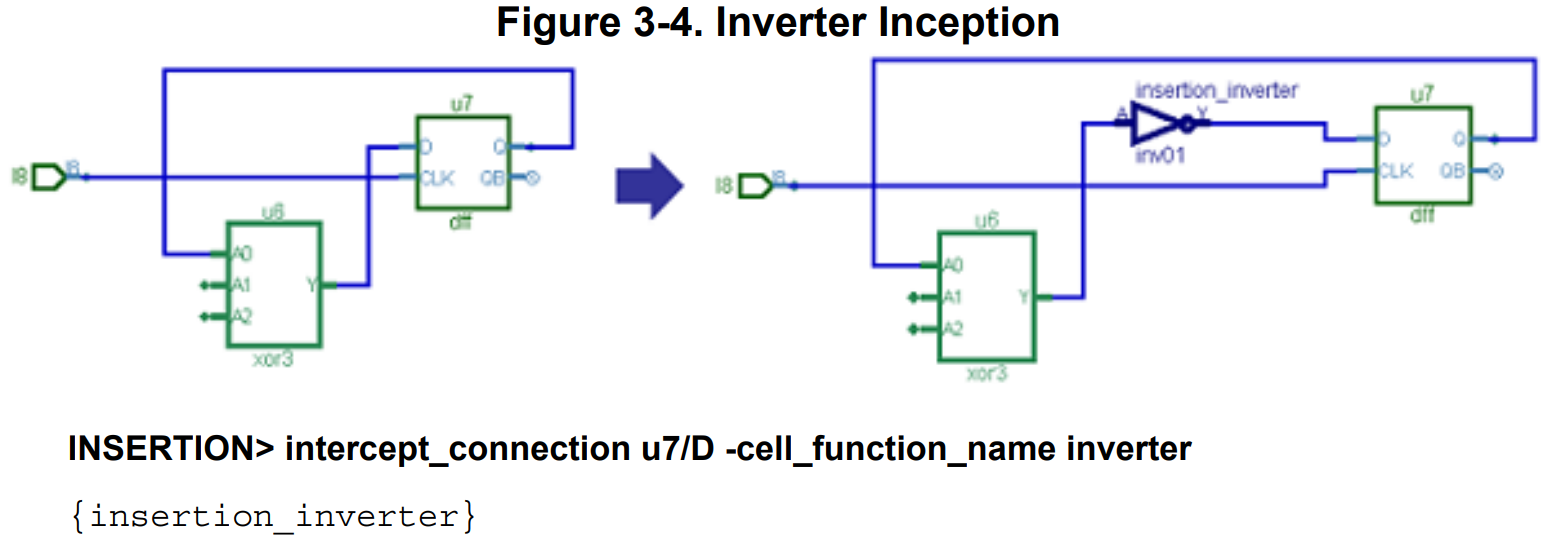

3. Intercepting a Connection

通过插入一个 inverter 更改现有的连接关系。

在这里插入图片描述

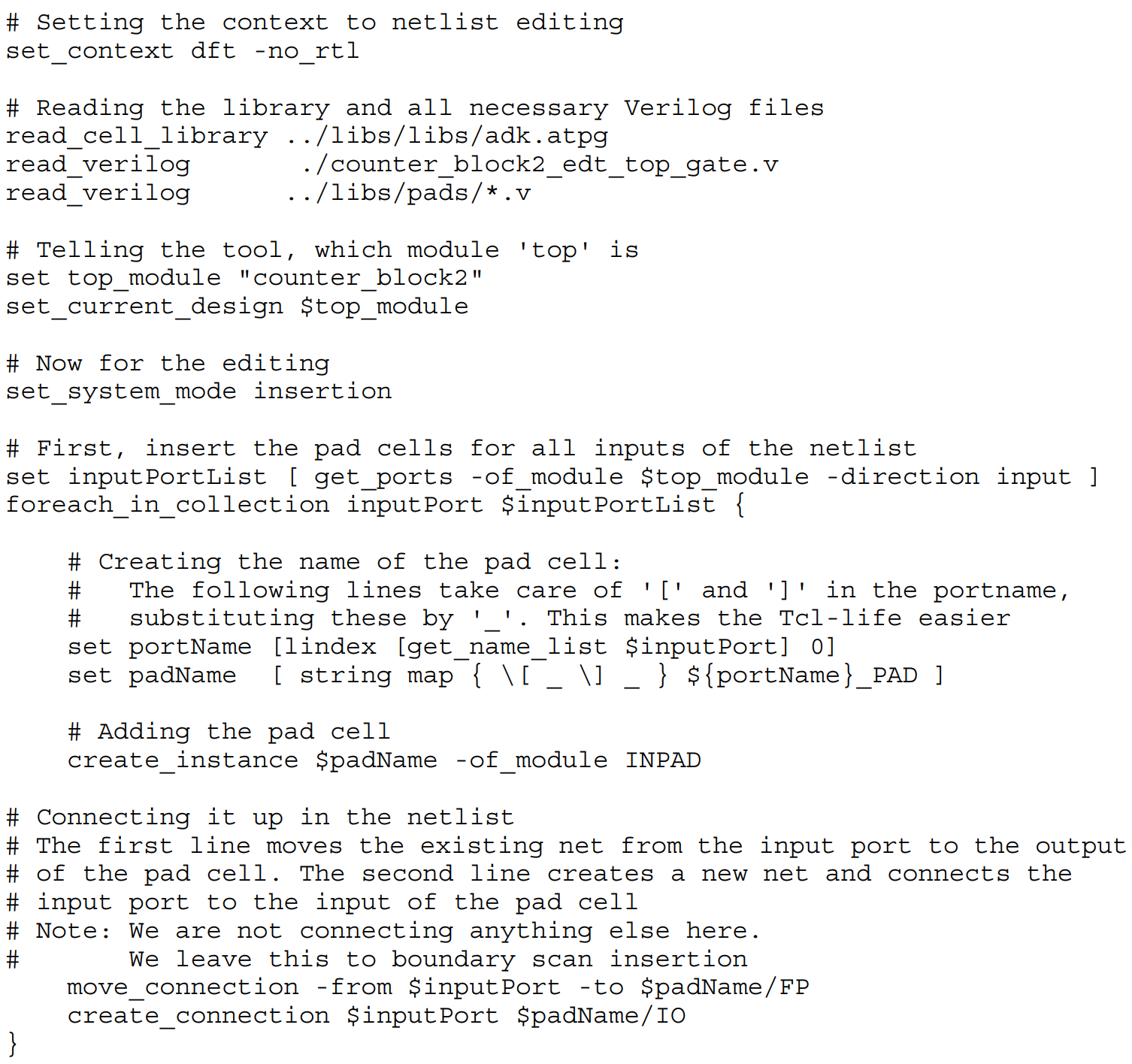

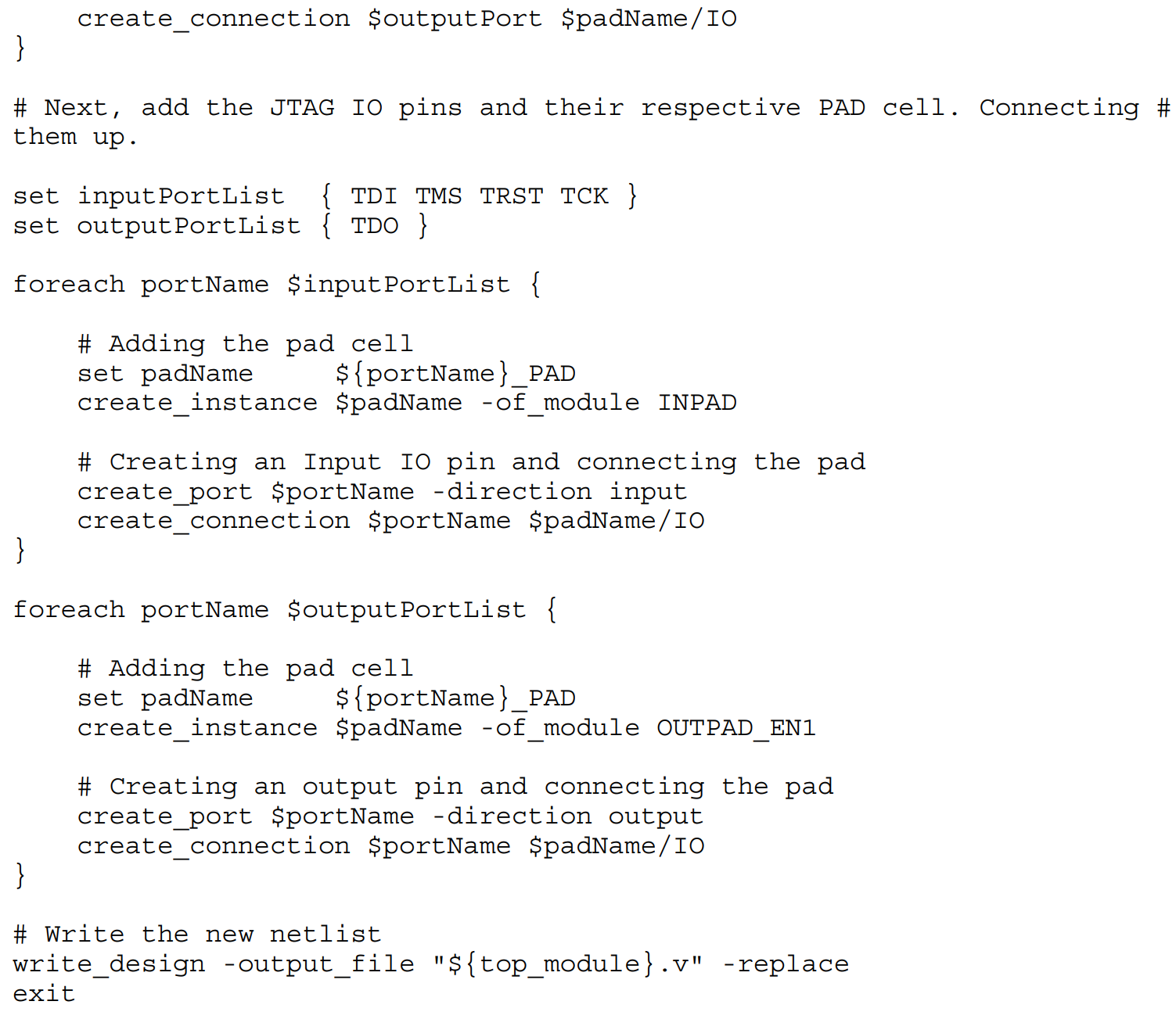

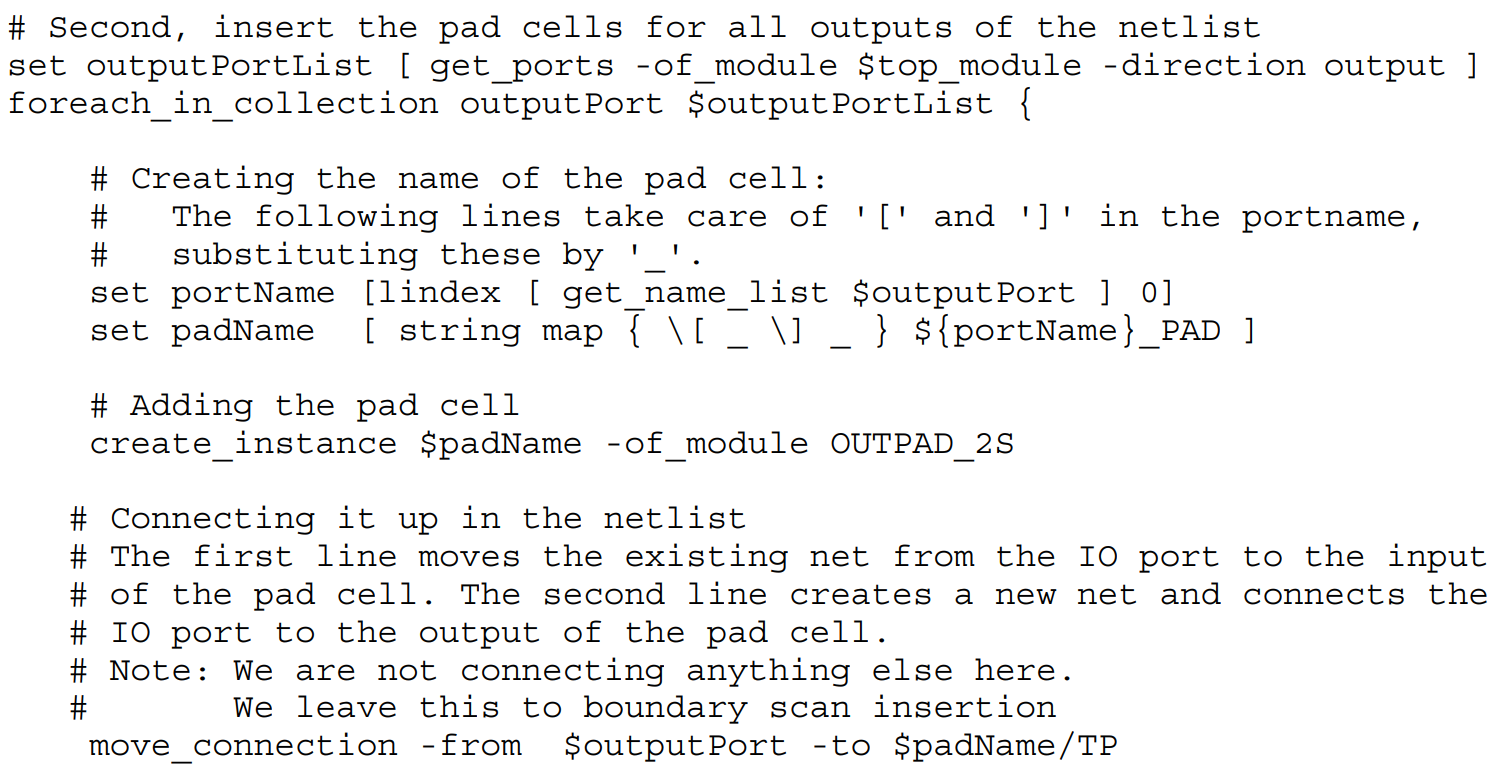

4. 为设计添加输入输出的Pads

在这里插入图片描述

（Pads的概念还不是很清晰，不过可以先学习脚本写法和工具命令）

5. Non-Unique Design Scopes

在对非唯一的设计空间（例如，同一个模块有多个实例等），这个时候要多加小心。在使用delete_connections、move_connections命令时，只会对每个module执行一次相应的操作。

（后面遇到再补充吧）

Simulation Contexts

Tessent Shell 提供simulation context 来帮助进行设计分析和 introspection 。

使用这些 contexts 创建 “simulation scratch pads”，可以快速分析设计的特定部分的 good-machine。

Simulation Context Overview

Tessent Shell 提供命令用于创建和管理 simulation context。在特定的额用户自定义仿真 context 中，你可以使用这些命令对特定的 gate_pins 施加激励、运行特定周期的仿真，然后对 gate_pins 的仿真值进行检查（introspection）。

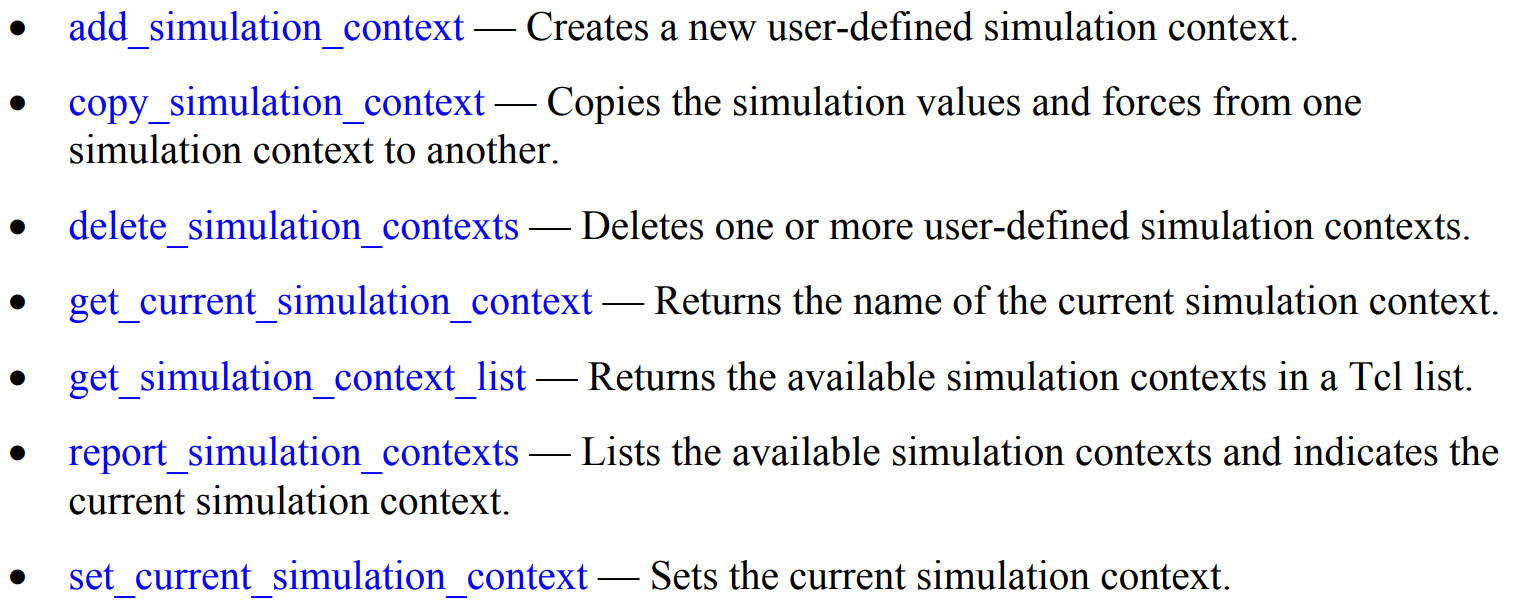

管理 Simulation Context 的命令
下面这些命令用于创建或者管理用于自定义的仿真context，或者是使用预定义的仿真 context 。

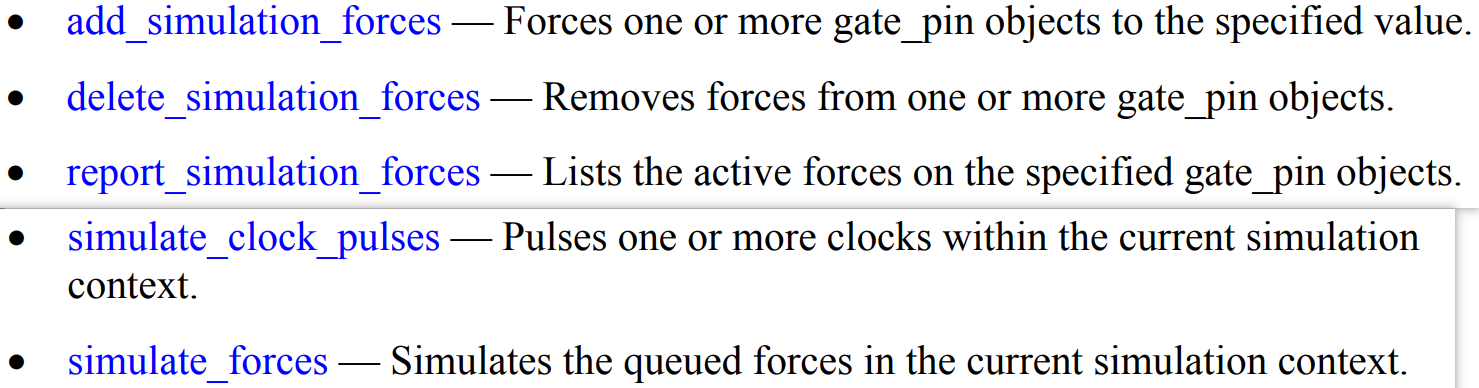

Simulation Context 中管理激励(stimulus)和仿真的命令
在 Simulation Context 中使用下列命令来管理 stimulus （仿真的是施加和时钟）和运行有限的仿真。

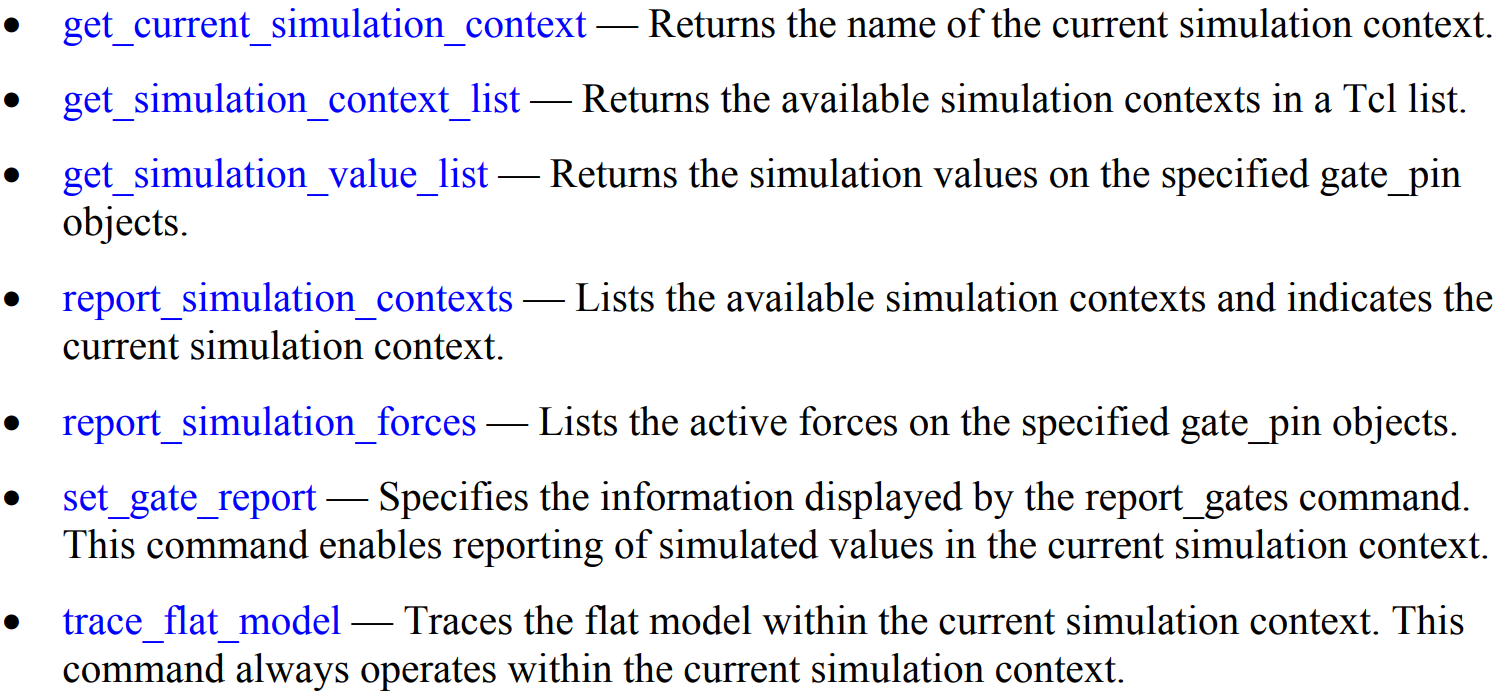

Simulation Context 中用于 Introspection 和分析的命令

Introspection and Analysis Using Simulation Contexts

Simulation contexts 可以用于进行各种类型的 design analysis and introspection。

四种预定义的 Simulation Context 为：stable_after_setup, stable_load_unload, stable_shift, and stable_capture

在设定好 simulation context 之后，可以对 gate_pins 的仿真值进行 introspect 。例如，trace_flat_model命令可以在当前 simulation context 中基于特定的值进行设计追踪（design tracing）。

需要注意的是，本章提及的所有技术的使用，都需要满足如下条件：
（1）Tessent Shell 的系统模式为 analysis；
（2）flattened design，并且已经读入 test procedure file 。这样，在设定对应的 simulation context 之后，setup, shift, capture, and load_unload 的 procedures 中指定的值就会被读入设计。

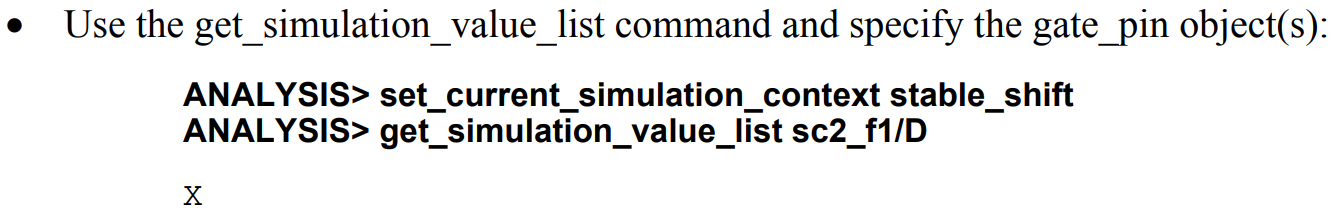

示例：

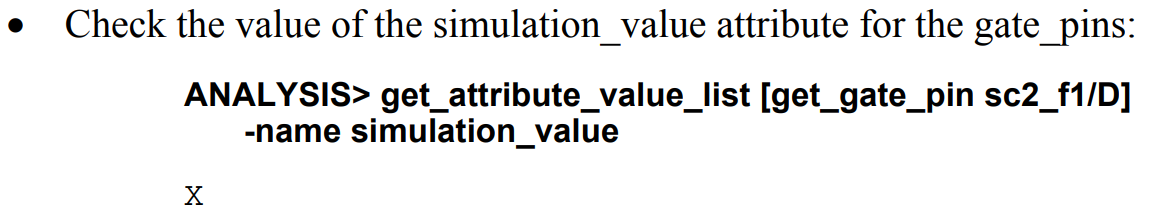

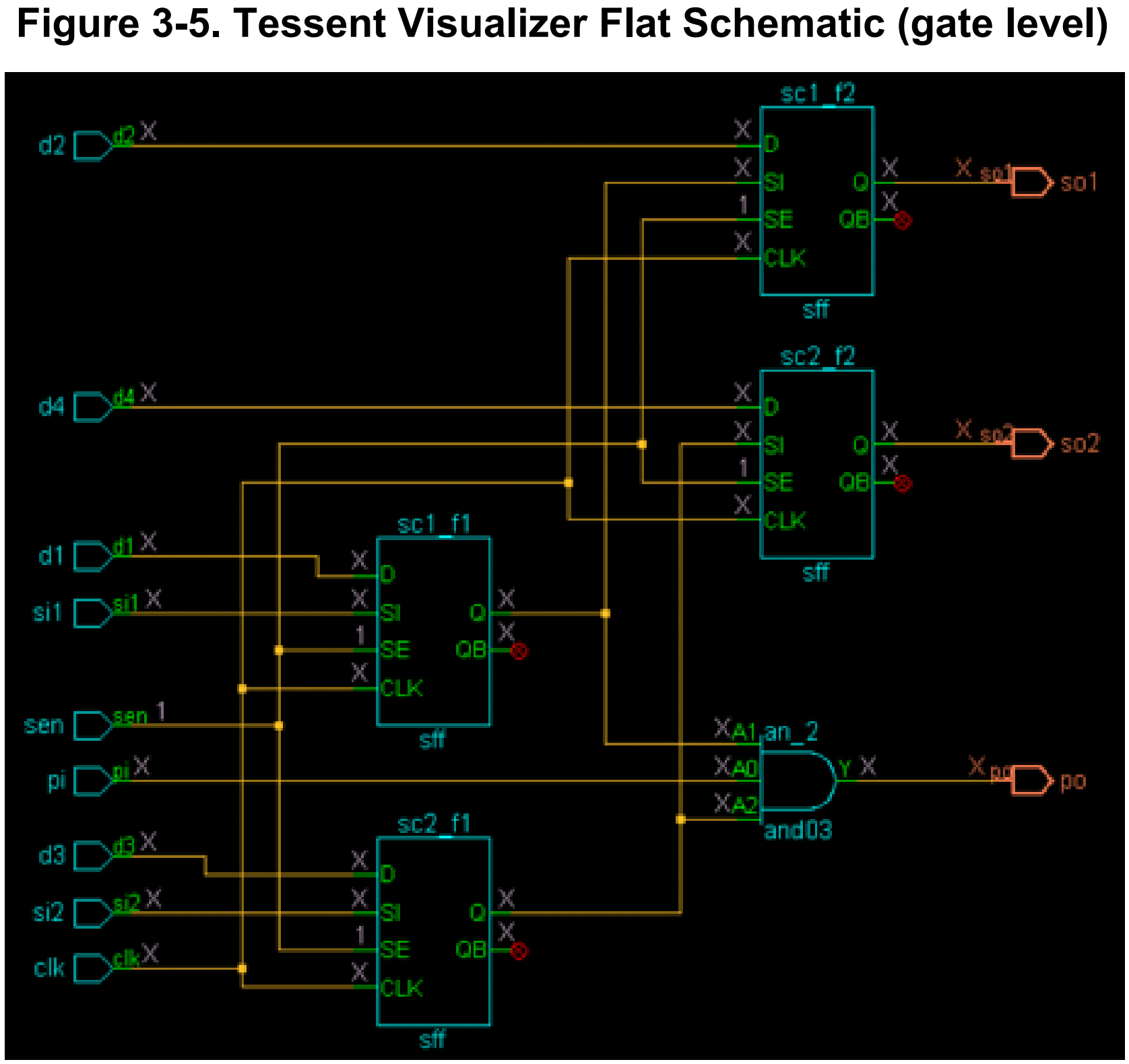

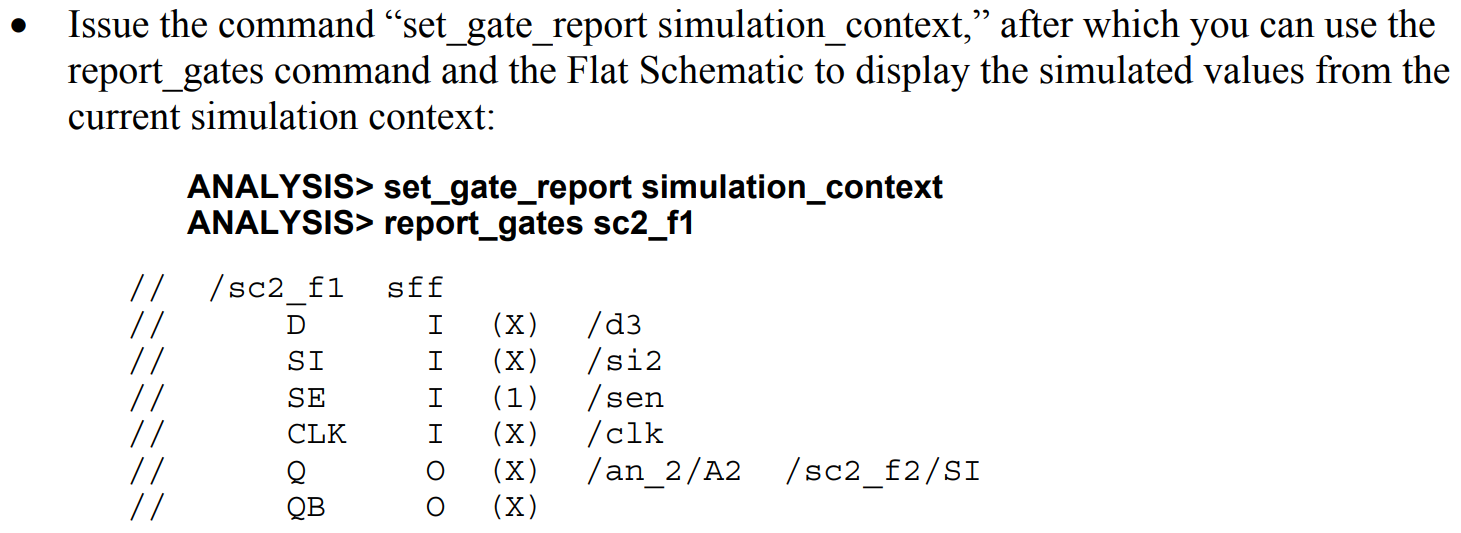

如果你想在shift procedure 中基于特定的值对设计进行追钟，可以使用 set_current_simulation_context stable_shift 命令。如下图所示，使用该命令之后，gate_pins 的值会在工具的图形化界面中展示（Tessent Visualizer Flat Schematic）。

在这里插入图片描述
