全国产！瑞芯微3562（2GHz四核A53 NPU）工业核心板规格书

核心板简介

创龙科技 SOM-TL3562 是一款基于瑞芯微 RK3562J/RK3562 处理器设计的四核 ARM C ortex-A53 + 单核 ARM Cortex-M0 全国产工业核心板，主频高达 2.0GHz。核心板 CPU、R OM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率 100%。

核心板通过 LCC 邮票孔 + LGA 封装连接方式引出 MAC、GMAC、PCIe 2.1、USB3.0、 CAN、UART、SPI、MIPI CSI、MIPI DSI、RGB、LVDS 等接口，内置 1TOPS NPU、Mali-G52-2EE GPU、13M ISP，支持 1080P@60fps H.264 视频编码、4K@30fps H.265 视频解码。核心板经过专业的 PCB Layout 和高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业应用环境要求。

用户使用核心板进行二次开发时，仅需专注上层运用，可快速进行产品方案验证，降低开发难度、缩短研发周期，从而降低综合成本。

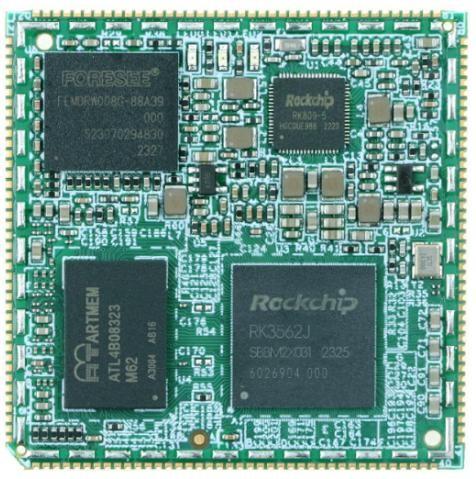

图 1 核心板正面图

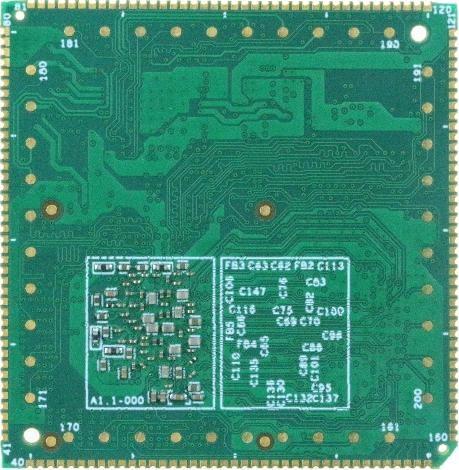

图 2 核心板背面图

图 3 核心板斜视图

图 4 核心板侧视图

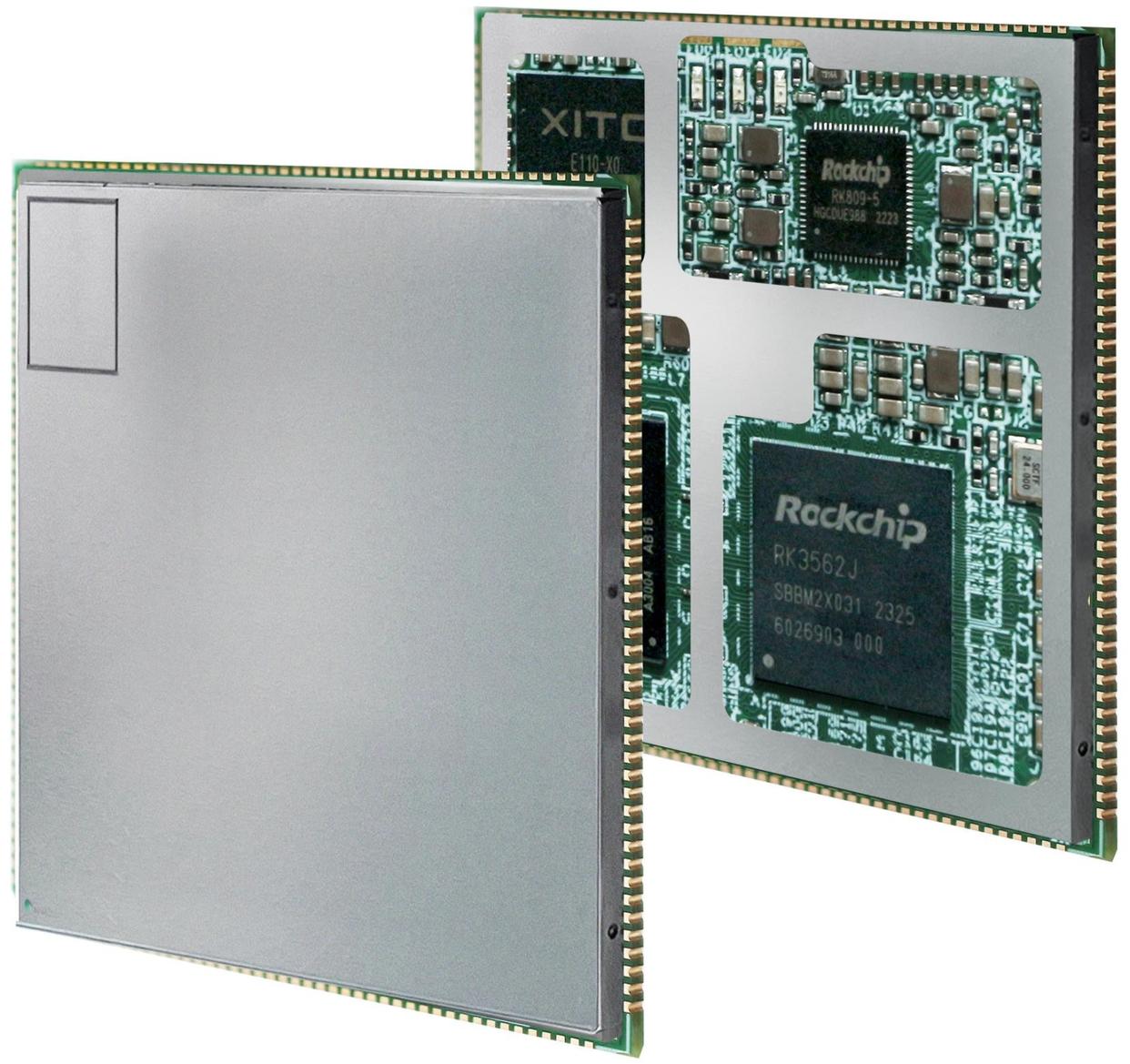

图 5 屏蔽罩安装效果图（选配）

典型应用领域

1. 工商业储能 EMS

2. 通讯管理机

3. 运动控制器

4. AGV 机器人

5. 工业相机

6. 车载环视系统

7. 车载数据网关

8. 医疗显控板

软硬件参数

硬件框图

图 6 核心板硬件框图

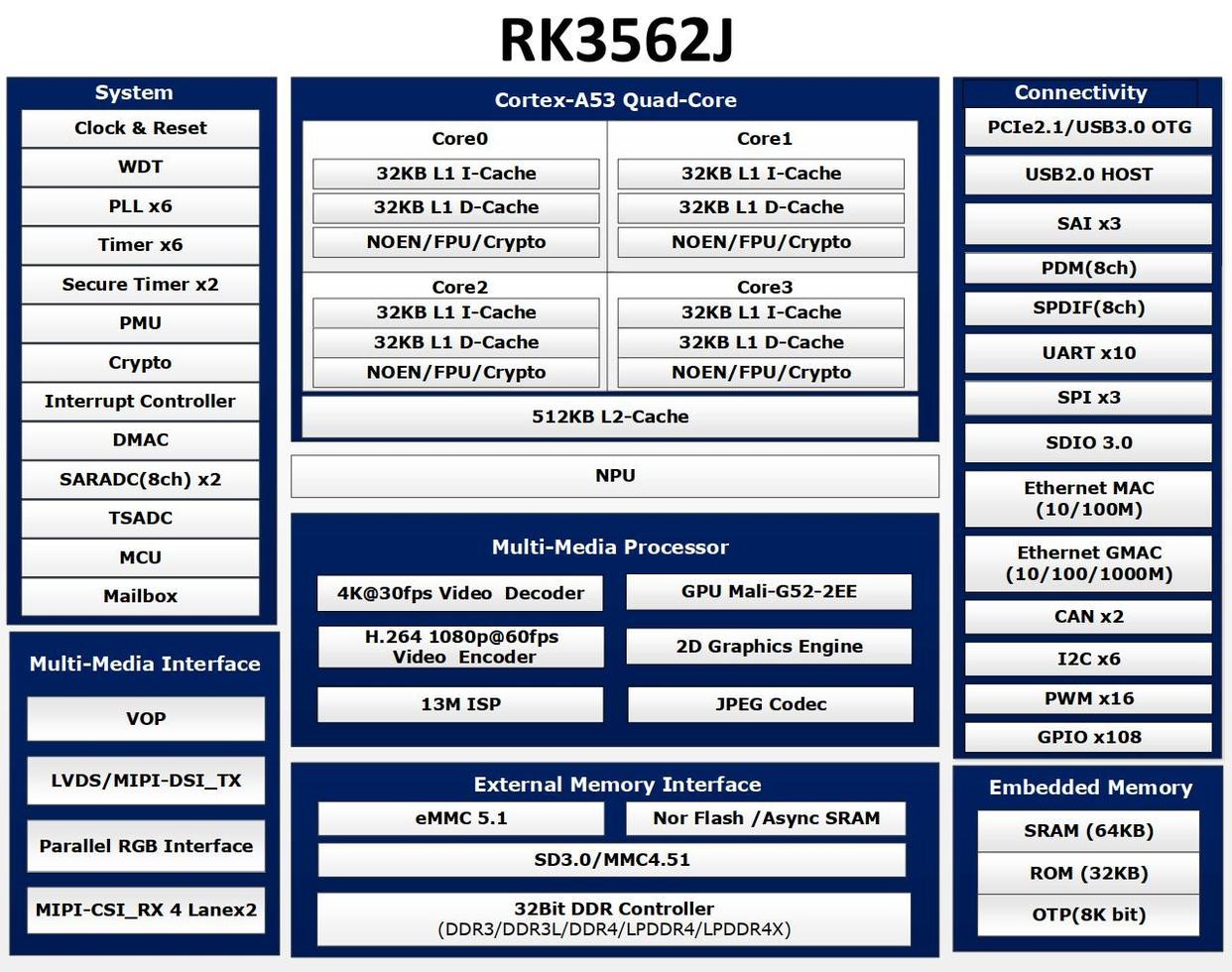

图 7 处理器功能框图

硬件参数

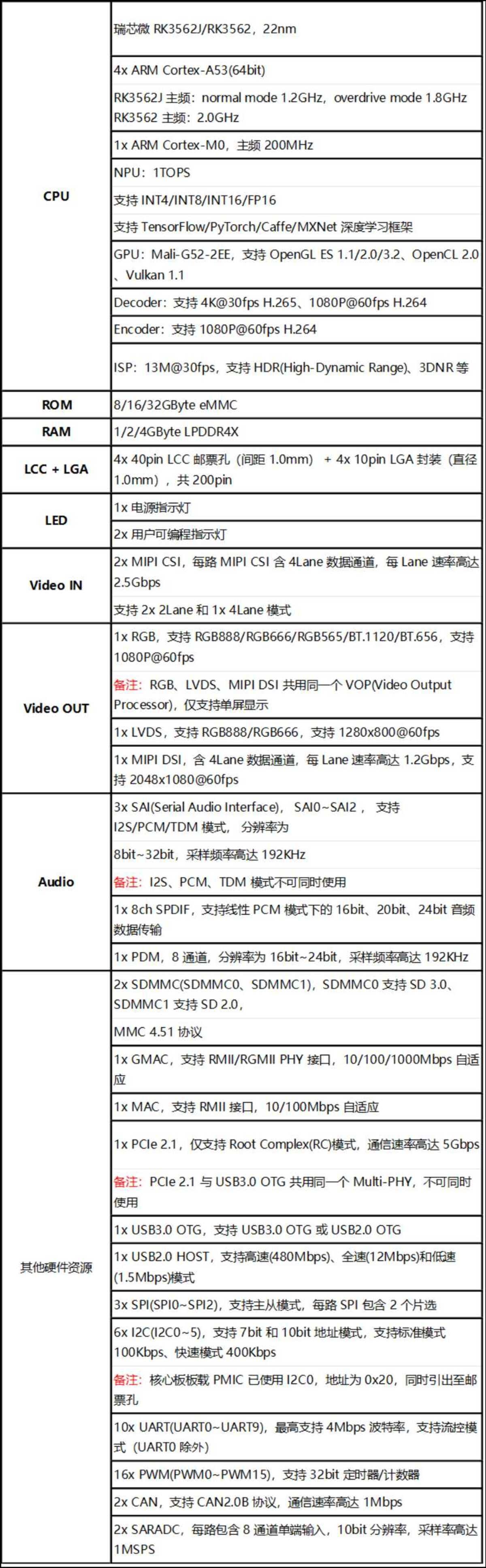

表 1

备注：部分引脚资源存在复用关系。

软件参数

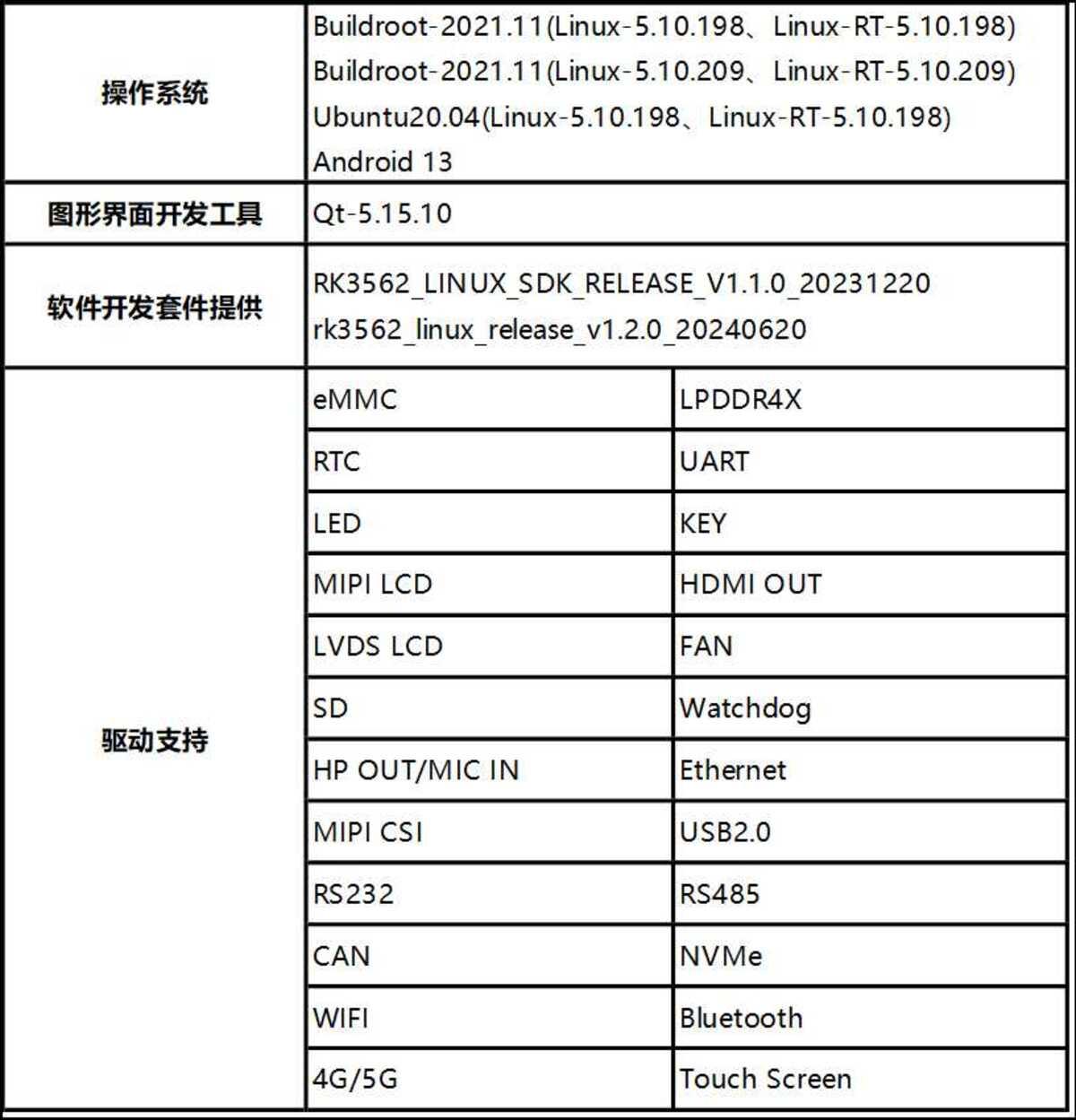

表 2

开发资料

1. 提供核心板引脚定义、核心板 3D 图形文件、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，协助国产元器件方案选型，缩短硬件设计周期；

2. 提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；

3. 提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单；

开发案例主要包括：

• Linux、Linux-RT、Qt 应用开发案例

• Baremetal（裸机）、RT-Thread(RTOS)开发案例

• Linux + RT-Thread/Baremetal AMP 开发案例

• Cortex-A53 与 Cortex-M0 核间通信案例

• Ubuntu、Android 操作系统演示案例

• Docker 容器技术、B 码授时、MQTT 通信协议演示案例

• 4G/5G/WIFI/Bluetooth 开发案例

• IgH EtherCAT、USB 网口拓展开发案例

• NPU、ISP、OpenCV 开发案例

• 双路 MIPI 视频采集、视频编解码开发案例

• 基于 PCIe、SPI 的 ARM + FPGA 通信开发案例

备注：部分案例现阶段可能暂未发布，具体案例发布详情请咨询我司相关销售人员。

电气特性

工作环境

表 3

功耗测试

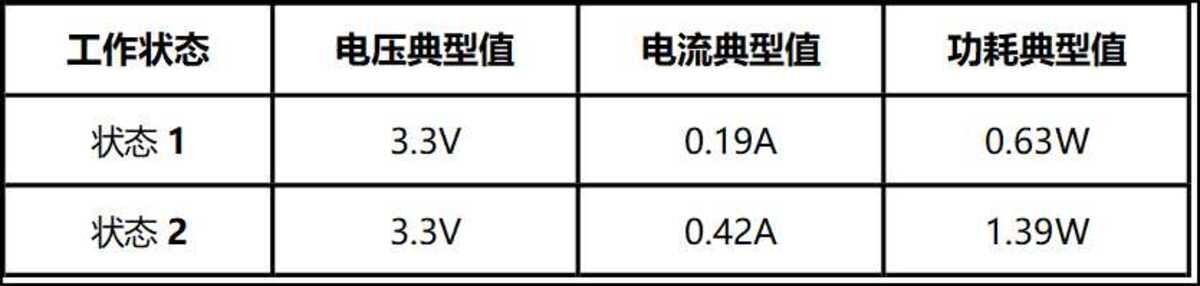

表 4

备注：功耗基于 TL3562-EVM 评估板（CPU 为 RK3562J、ARM Cortex-A53 主频为 1.2GHz）运行 Buildroot系统，在自然散热状态下测得。测试数据与具体应用场景有关，仅供参考。

状态 1：系统启动，评估板不接入其他外接模块，不执行程序；

状态 2：系统启动，评估板不接入其他外接模块，运行 DDR 压力读写测试程序，4 个 ARM Cortex-A53核心使用率约 100%。

机械尺寸

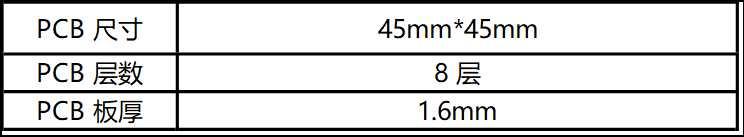

表 5

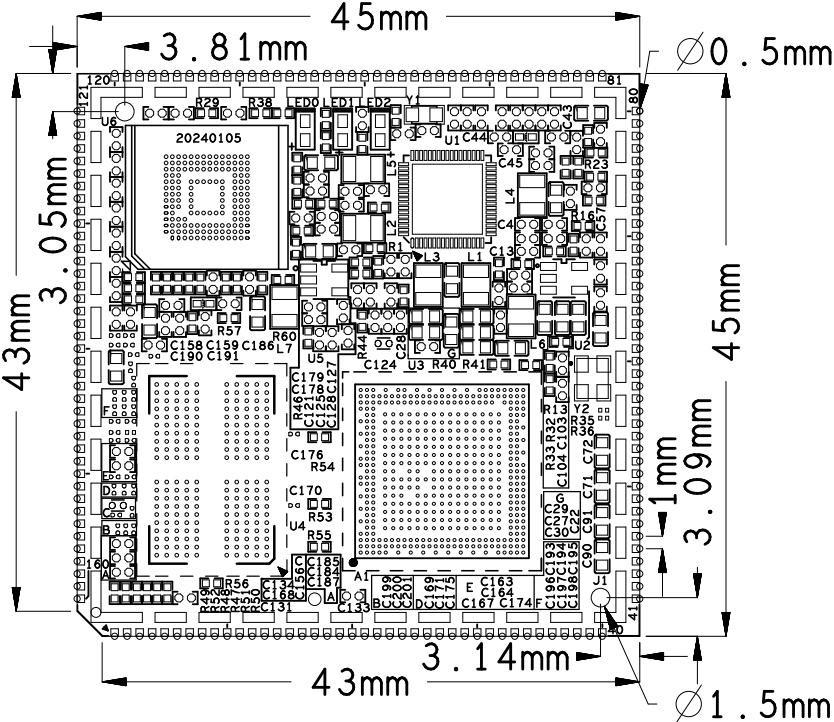

图 8 核心板机械尺寸图

产品型号

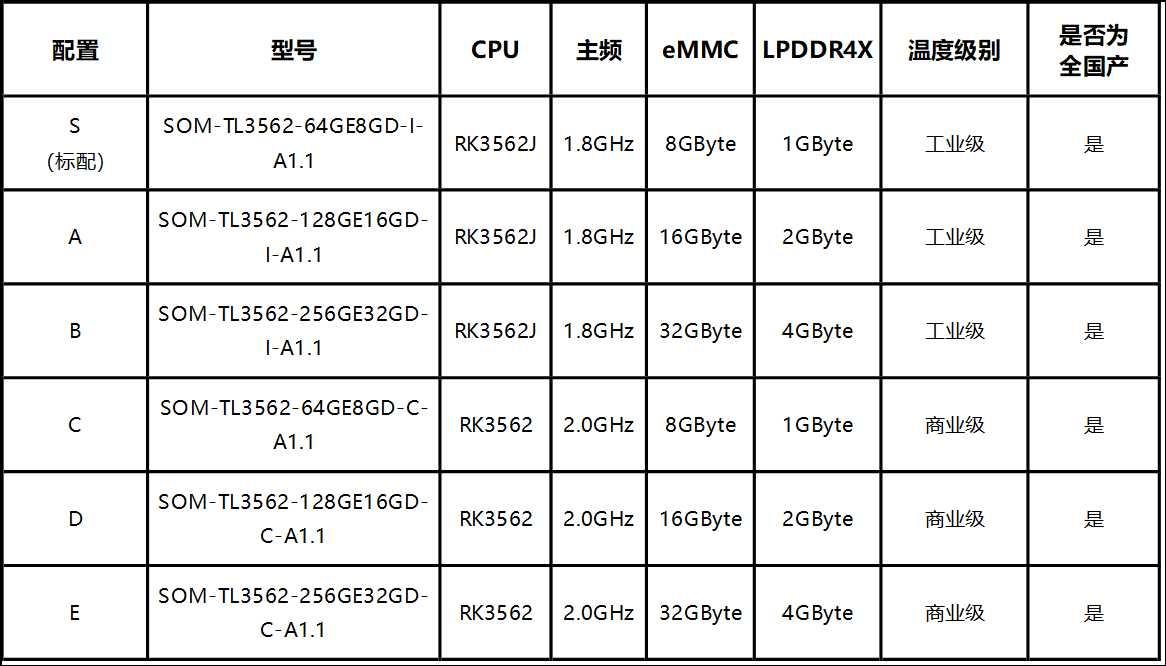

表 6

备注：标配为 SOM-TL3562-64GE8GD-I-A1.1，其他型号请与相关人员联系。

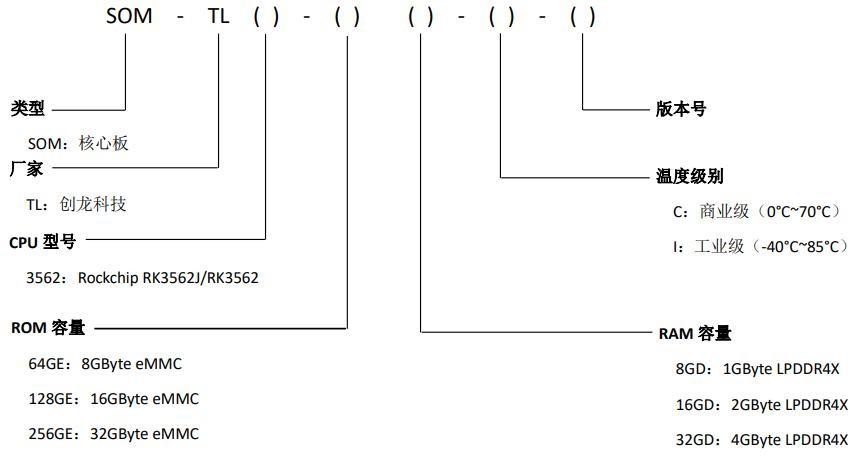

型号参数解释

图 9

核心板套件清单

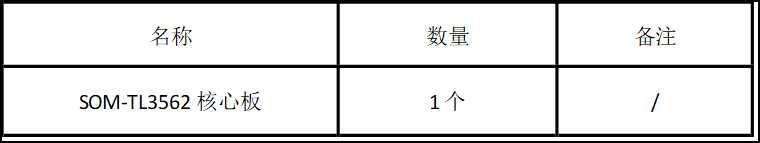

表 7

技术服务

1. 协助底板设计和测试，减少硬件设计失误；

2. 协助解决按照用户手册操作出现的异常问题；

3. 协助产品故障判定；

4. 协助正确编译与运行所提供的源代码；

5. 协助进行产品二次开发；

6. 提供长期的技术服务。

增值服务

• 主板定制设计

• 核心板定制设计

• 嵌入式软件开发

• 项目合作开发

• 技术培训
