绿联HDMI延长器40265使用AG7120芯片放大器方案

HDMI延长器和放大器

延长器：主要用于HDMI线的延长，有HDMI对接头方式延长，或HDMI公头加HDMI母头的HDMI线进行延长，或通过网线方式延长，早期为双网线，目前已发展为单网线，需要注意的是，网线延长有多种方案，成本差异大，图像效果差距也很大，传输文本和表格的情况下，最容易看出来区别.
放大器：一般20米上的铜线HDMI线中间会加设放大器，或发现通过HDMI传输的图像信号，在终端显示器或屏幕上出现信号丢失，闪动等情况，增加一个放大器，多数情况下可以解决问题.

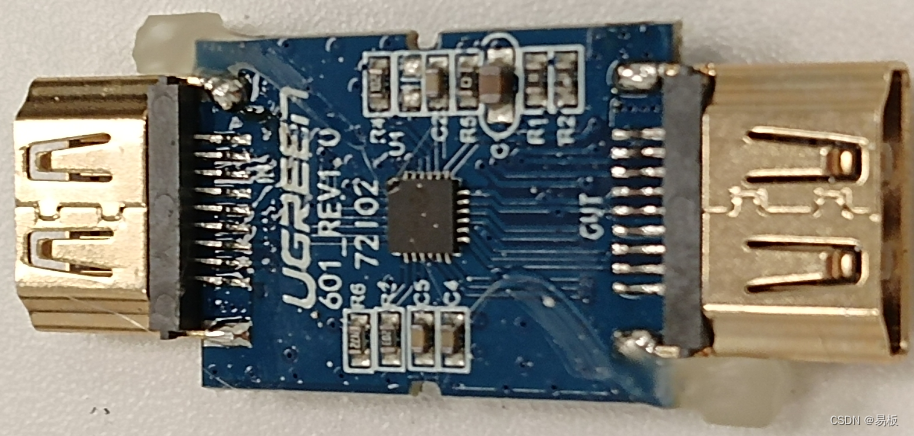

绿联HDMI放大器40265电路板

HDMI放大器使用专用芯片对HDMI的差分信号进行波形的整形以及加大驱动能力，该芯片多家公司生产，型号不一，功能名字不一，作用基本相同.

AG7120方案HDMI放大器

特点：

工作电压： 3.15V-5.5V
支持 HDMI 和 DVI输入
兼容HDMI1.4b
最大时钟TMDS：3.4G每通道，共10.2Gbps
最大像素时钟：340MHz
支持4K2K@30Hz

封装

24-pin QFN 4X4mm
