模组Air780EP和LuatOS脚本在MQTT应用开发-CSDN博客

本文介绍了如何使用合宙Air780EP模组和LuatOS固件进行MQTT协议的应用开发。内容包括硬件准备、软件准备、MQTT名词解析、API说明、MQTT实现流程、MQTT示例说明、MQTT单链接示例、MQTT多链接示例、MQTT SSL连接示例以及常见问题解答。文中详细说明了MQTT客户端的创建、连接、订阅、发布和断开连接等操作，并提供了实际操作的代码示例和测试工具的使用方法。此外，还讨论了MQTT消息质量（QoS）的选择、SSL连接的设置以及clientid的唯一性要求。最后，针对实际应用中可能遇到的问题，提供了解决方案和注意事项。

1 相关准备工作

1.1 硬件准备

合宙EVB_Air780EP开发板一套，包括天线、SIM卡；
USB线
PC电脑

1.2 软件准备

登录合宙官方IoT后台：
https://iot.openluat.com/

LuatOS固件下载：
https://gitee.com/openLuat/LuatOS/releases
DEMO源码下载：
https://gitee.com/openLuat/LuatOS/tree/master/demo/mqtt

注：进入LuatOS固件页面按下Ctrl+F，搜索Air780EP即可找到对应的固件。

建议选用：相关型号固件名称后面数字版本号最高的最新relase版本进行调试。

2 名词解析及API说明

2.1 名词解析

user_name用户名
password密码
client_id用户标识

MQTT可以通过前两个参数保证连接的安全，通过client_id确保设备唯一性。
QOS消息质量

分为0/1/2三个等级，分别表示只发一次，至少收到一次和只收到一次。通过QOS可以根据数据的重要性灵活，选择发送方式以节省带宽和保证数据可靠。

关于publish时QOS值的说明：
QOS为0时，压入底层TCP发送堆栈，视为成功；

QOS为1时，收到服务器回应PUBACK，视为成功；
QOS为2时，收到服务器响应PUBREC，立即上行PUBCOMP压入TCP发送队列，视为成功。

mqtt_host主机服务器地址
mqtt_port端口

MQTT需要连接的服务器参数。
mqtt_host可以说是ip或者域名。
topic主题

根据主题区别消息类型和来源，主要用来分类数据。同时mqtt是发布订阅模型，topic是发布和订阅者通信的重要通道。
payload消息内容

发布和订阅的具体数据。
retain保留消息

保留消息是一条将保留标志（retained flag）置为true的普通MQTT消息。broker会针对主题依照QoS级别保留最后一条保留消息，当订阅者订阅主题时会立即收到保留消息。broker仅为每个主题保留一条保留消息。

2.2 API说明

API接口	描述
mqtt.create()	创建一个mqtt client实例
mqttc:connect()	连接mqtt服务器
mqttc:subscribe()	订阅主题
mqttc:unsubscribe()	取消订阅主题
mqttc:publish()	发布消息
mqttc:disconnect()	断开与服务器的连接

3 MQTT实现流程

3.1 创建一个TASK协程

接口：
sys.taskInit(func, arg1, arg2, argN)

参数：

传入值类型	解释
function	待执行的函数，可以是匿名函数，也可以是local或全局函数
any	需要传递的参数1，可选
any	需要传递的参数2，可选
any	需要传递的参数N，可选

返回值：

返回值类型	解释
task	协程对象

3.2 等待网络就绪

3.3 创建一个mqtt实例

接口：

mqtt.create(adapter,host,port,ssl,isipv6)

参数：

传入值类型	解释
int	适配器序号, 只能是socket.ETH0, socket.STA, socket.AP；如果不填，会选择平台自带的方式，然后是最后一个注册的适配器
string	服务器地址，可以是域名，也可以是ip
int	端口号
bool/table	是否为ssl加密连接，默认不加密。 true为无证书最简单的加密， table为有证书的加密； server_cert服务器ca证书数据； client_cert 客户端证书数据； client_key客户端私钥加密数据； client_password 客户端私钥口令数据； verify是否强制校验： 0不校验/1可选校验/2强制校验，默认2。
bool/table	bool 是否为ipv6，默认不是。 table mqtt扩展参数, ipv6 是否为ipv6, rxSize 接收缓冲区大小。

返回值：

返回值类型	解释
userdata	若成功会返回mqtt客户端实例，否则返回nil。

3.4 连接服务器

接口：
mqttc:connect()

参数：
无

返回值：

返回值类型	解释
boolean	发起成功返回true, 否则返回false。

注意：本函数仅代表发起成功, 后续仍需根据ready函数判断mqtt是否连接正常。

3.5 订阅主题

接口：

mqttc:subscribe(topic, qos)

参数：

传入值类型	解释
string/table	主题
int	topic为string时生效 0/1/2，默认0

返回值：

返回值类型	解释
int	消息id，当qos为1/2时有效；若底层返回失败，会返回nil。

3.6 发布消息

接口：

mqttc:publish(topic, data, qos, retain)

参数：

传入值类型	解释
string	主题，必填
string	消息，必填，但长度可以是0
int	消息级别 0/1，默认0
int	是否存档 0/1，默认0

返回值：

返回值类型	解释
int	消息id，当qos为1或2时会有效值；若底层返回否, 会返回nil。

3.7 接收消息

3.8 断开服务器的连接

接口：

mqttc:disconnect()

参数：

无

返回值：

返回值类型	解释
boolean	发起成功返回true, 否则返回false。

4 MQTT示例说明

本文以demo_lua\LuatOS\demo\mqtt这个demo为例作为演示，以MQTTX工具来测试MQTT运行状况。

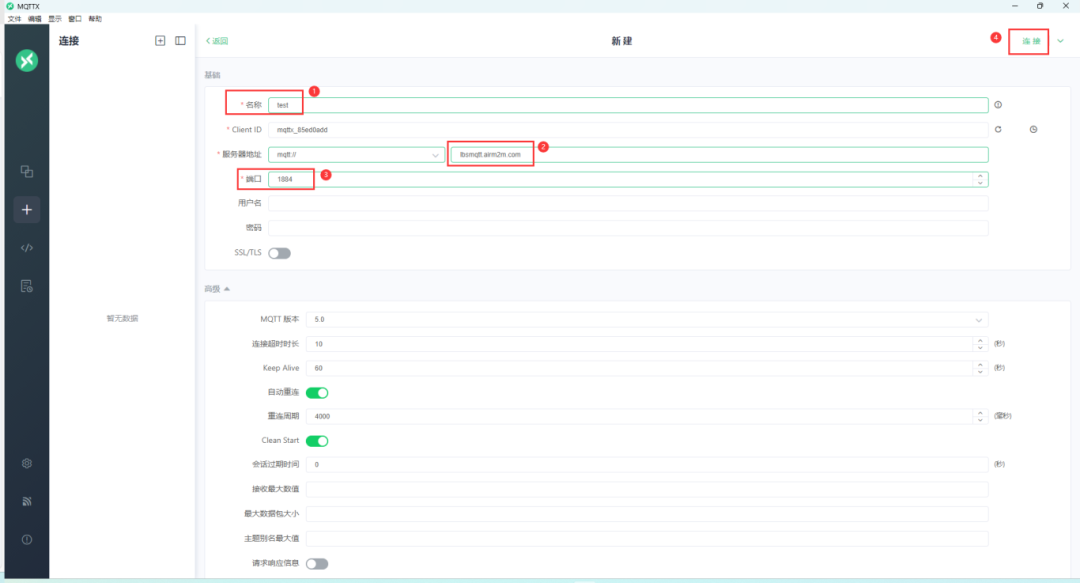

4.1 在MQTTX软件上建立连接

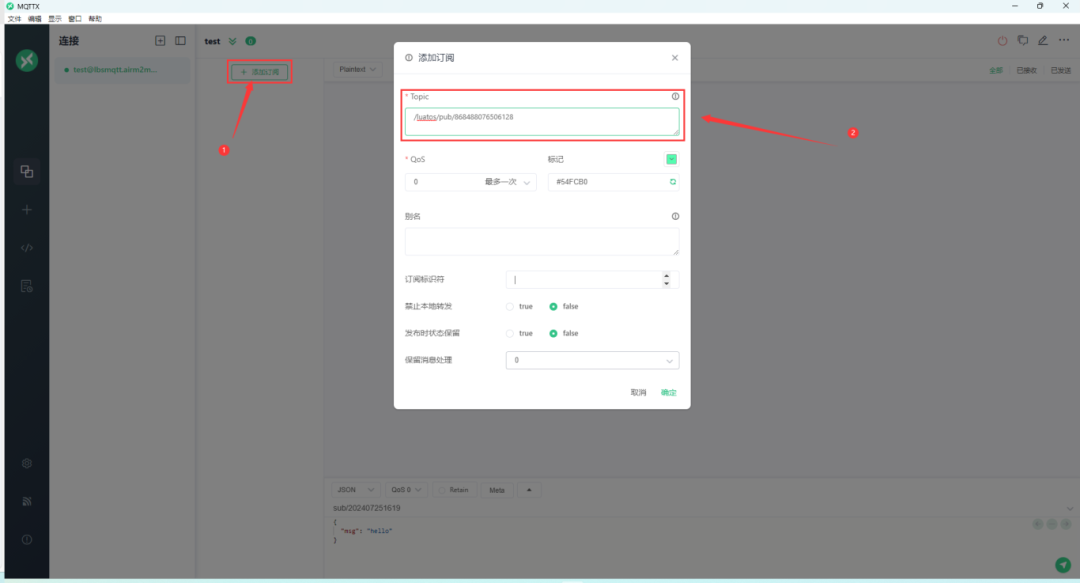

4.2 在MQTTX软件上添加订阅

注意：
订阅主题格式要求默认为 /luatos/pub/ 加模块的IMEI号。
例如：/luatos/pub/868488076506128

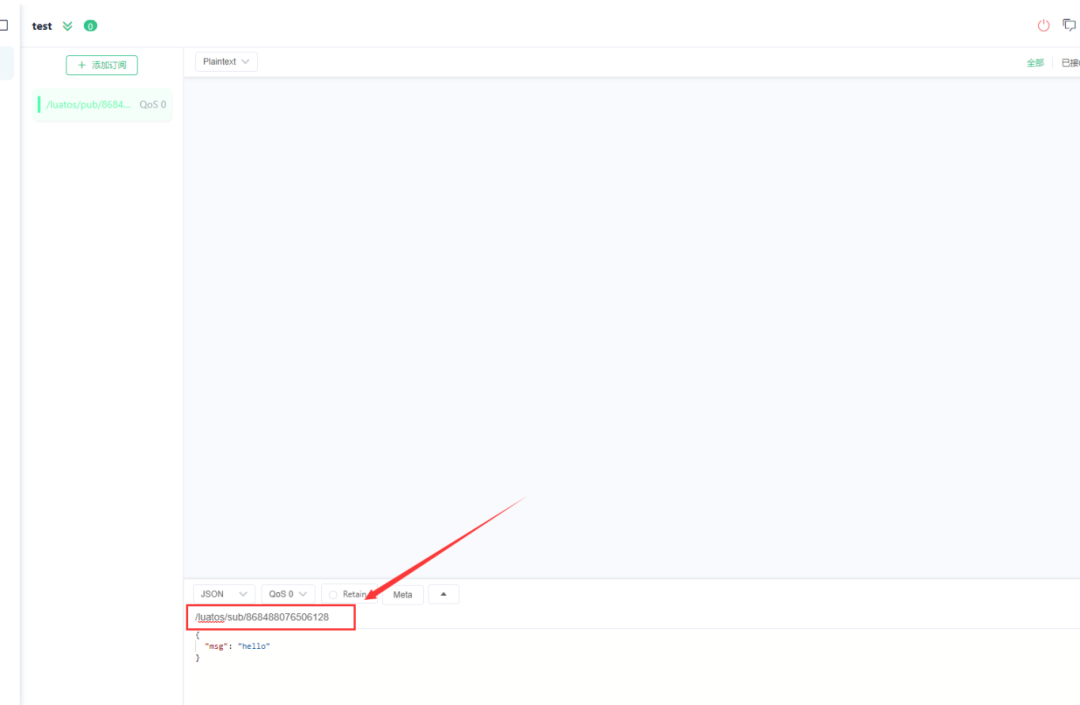

4.3 设置MQTTX软件上发布消息的主题

注意：
格式要求默认为 /luatos/sub/ 加模块的IMEI号。
例如：/luatos/sub/868488076506128

4.4 烧录脚本

上电开机后模块会自动向服务器发送消息，这是代码默认设置的，若不需要可以删掉。

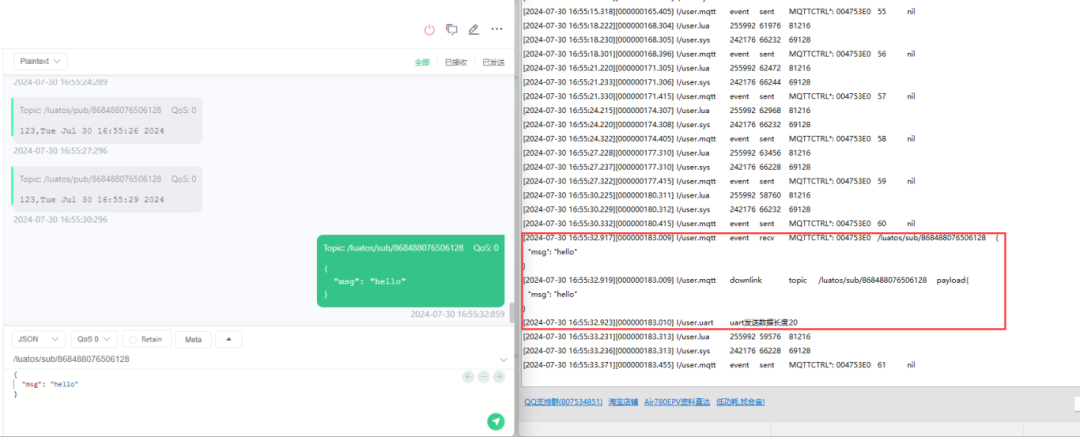

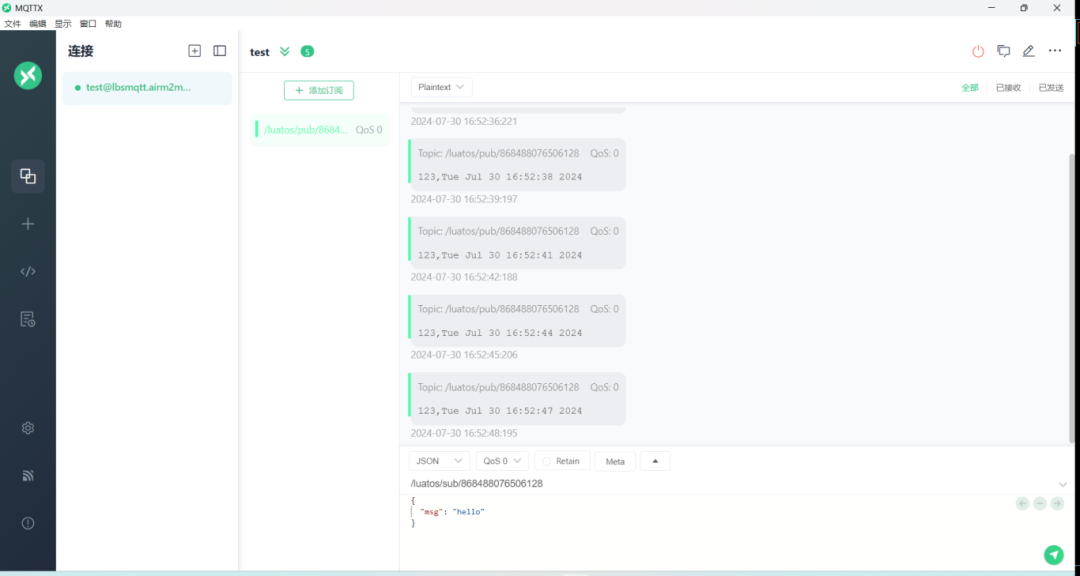

4.5 模块向服务器发送消息

通过Luatools软件可以看到：

Luatools软件下载：
https://wiki.luatos.com/pages/tools.html

5 MQTT单链接示例

5.1 修改指定参数

在代码开头，可根据自己的服务器修改指定的参数。

注意：

user_name、password在有些服务器上是可以不传入的，或者是对传入的值没有要求限制；要根据实际服务器要求来填写。

--根据自己的服务器修改以下参数
local mqtt_host = "lbsmqtt.airm2m.com"
local mqtt_port = 1884
local mqtt_isssl = false
local client_id = "abc"
local user_name = "user"
local password = "password"
local pub_topic = "/luatos/pub/" .. (mcu.unique_id():toHex())
-- 该变量在下方代码有重新赋值，根据实际应用场景，可自行修改脚本逻辑
local sub_topic = "/luatos/sub/" ..  (mcu.unique_id():toHex())
-- 该变量在下方代码有重新赋值，根据实际应用场景，可自行修改脚本逻辑
