Android UI 设计规范

这些是纸片的魔法特性，真实纸片所不具备的能力：

• 纸片可以伸缩、改变形状

• 纸片变形时可以裁剪内容，比如纸片缩小时，内容大小不变，而是隐藏超出部分

• 多张纸片可以拼接成一张

• 一张纸片可以分裂成多张

• 纸片可以在任何位置凭空出现

不过，魔法纸片有些效果是禁止的：

• 一项操作不能同时触发两张纸片的反馈

• 层叠的纸片，海报高度不能相同

• 纸片不能互相穿透

• 纸片不能弯折

• 纸片不能产生透视，必须平行于屏幕

• 空间

Material Design引入了z轴的概念，z轴垂直于屏幕，用来表现元素的层叠关系。z值（海拔高度）越高，元素离界面底层（水平面）越远，投影越重。这里有一个前提，所有的元素的厚度都是1dp。

所有元素都有默认的海拔高度，对它进行操作会抬升它的海拔高度，操作结束后，它应该落回默认海拔高度。同一种元素，同样的操作，抬升的高度是一致的。

注意：这不止是设计中的概念，开发人员确实可以通过一个值来控制元素的海拔高度和投影。

2.3 动画

Material Design 重视动画效果，它反复强调一点：动画不只是装饰，它有含义，能表达元素、界面之间的关系，具备功能上的作用。

• ** easing **

动画要贴近真实世界，就要重视 easing。物理世界中的运动和变化都是有加速和减速过程的，忽然开始、忽然停止的匀速动画显得机械而不真实。考虑动画的easing，要先考虑它在现实世界中的运动规律。

• ** 水波反馈 **

所有可点击的元素，都应该有这样的反馈效果。通过这个动画，将点击的位置与所操作的元素关联起来，体现了 Material Design 动画的功能性。

• ** 转场效果 **

通过过渡动画，表达界面之间的空间与层级关系，并且跨界面传递信息。

从父界面进入子界面，需要抬升子元素的海拔高度，并展开至整个屏幕，反之亦然。

多个相似元素，动画的设计要有先后次序，起到引导视线的作用。

相似元素的运动，要符合统一的规律。

• ** 细节动画 **

通过图标的变化和一些细节来达到令人愉悦的效果

2.4 颜色

颜色不宜过多。选取一种主色、一种辅助色（非必需），在此基础上进行明度、饱和度变化，构成配色方案。

Appbar 背景使用主色，状态栏背景使用深一级的主色或20%透明度的纯黑

小面积需要高亮显示的地方使用辅助色。

其余颜色通过纯黑#000000与纯白#ffffff的透明度变化来展现（包括图标和分隔线），而且透明度限定了几个值。

黑色：[87% 普通文字] [54% 减淡文字] [26% 禁用状态/提示文字] [12% 分隔线]

白色：[100% 普通文字] [70% 减淡文字] [30% 禁用状态/提示文字] [12% 分隔线]

2.5 图标

• ** 桌面图标 **

桌面图标建议模仿现实中的折纸效果，通过扁平色彩表现空间和光影。注意避免以下问题：

• 不要给彩色元素加投影

• 层叠不要超过两层

• 折角不要放在左上角

• 带投影的元素要完整展现，不能被图标边缘裁剪

• 如果有折痕，放在图片中央，并且最多只有一条

• 带折叠效果的图标，表面不要有图案

• 不能透视、弯曲

• ** 小图标 **

优先使用material design默认图标。设计小图标时，使用最简练的图形来表达，图形不要带空间感。

活动区域

修饰区域

小图标尺寸是24dp X 24dp。图形限制在中央20dp X 20dp区域内。

小图标同样有栅格系统。线条、空隙尽量保持2dp宽，圆角半径2dp。特殊情况相应调整。

小图标的颜色使用纯黑与纯白，通过透明度调整：

黑色：[54% 正常状态] [26% 禁用状态]

白色：[100% 正常状态] [30% 禁用状态]

2.6 图片

• ** 选用图片 **

描述具体事物，优先使用照片。然后可以考虑使用插画。

• ** 图片上的文字 **

图片上的文字，需要淡淡的遮罩确保其可读性。深色的遮罩透明度在20%-40%之间，浅色的遮罩透明度在40%-60%之间。

对于带有文字的大幅图片，遮罩文字区域，不要遮住整张图片。

• ** 提取颜色 **

Android L可以从图片中提取主色，运用在其他UI元素上。

• ** 图片加载过程 **

图片的加载过程非常讲究，透明度、曝光度、饱和度3个指标依次变化，效果相当细腻。

2.7 文字

• 字体

–

英文字体使用Roboto，中文字体使用Noto。

Roboto有6种字重：Thin, Light, Regular, Medium, Bold 和 Black。

Noto有7种字重：Thin, Light, DemiLight, Regular, Medium, Bold 和 Black。

• 文字排版

---

常用字号：

• 12sp 小字提示

• 14sp（桌面端13sp） 正文/按钮文字

• 16sp（桌面端15sp） 小标题

• 20sp Appbar文字

• 24sp 大标题

• 34sp/45sp/56sp/112sp 超大号文字

长篇幅正文，每行建议60字符（英文）左右。短文本，建议每行30字符（英文）左右。

2.8 布局

所有可操作元素最小点击区域尺寸：48dp X 48dp。

栅格系统的最小单位是8dp，一切距离、尺寸都应该是8dp的整数倍。以下是一些常见的尺寸与距离：

• 顶部状态栏高度：24dp

• Appbar最小高度：56dp

• 底部导航栏高度：48dp

• 悬浮按钮尺寸：56x56dp/40x40dp

• 用户头像尺寸：64x64dp/40x40dp

• 小图标点击区域：48x48dp

• 侧边抽屉到屏幕右边的距离：56dp

• 卡片间距：8dp

• 分隔线上下留白：8dp

• 大多元素的留白距离：16dp

• 屏幕左右对齐基线：16dp

• 文字左侧对齐基线：72dp

另外注意56dp这个数字，许多尺寸可变的控件，比如对话框、菜单等，宽度都可以按56的整数倍来设计。

还有非常多规范，不详细列举，遵循8dp栅格很容易找到适合的尺寸与距离。平板与PC上留白更多，距离与尺寸要相应增大。

2.9 组件（Components）

• 底部导航（Bottom navigation）

显示效果

标准示例

• ** 底部动作条（Bottom Sheets） **

底部动作条是一个从屏幕底部边缘向上滑出的一个面板，使用这种方式向用户呈现一组功能。底部动作条呈现了简单、清晰、无需额外解释的一组操作。

通常以列表形式出现，支持上下滚动。

也可以是网格式的。

• ** 按钮（Buttons） **

按钮由文字和/或图标组成，文字及图标必须能让人轻易地和点击后展示的内容联系起来。

主要的按钮有三种:

• 悬浮响应按钮（Floating action button）， 点击后会产生墨水扩散效果的圆形按钮。

• 浮动按钮(Raised button)， 常见的方形纸片按钮，点击后会产生墨水扩散效果。

• 扁平按钮(Flat button)， 点击后产生墨水扩散效果，和浮动按钮的区别是没有浮起的效果。

悬浮响应按钮

浮动按钮

扁平按钮

最重要且随处用到的操作，建议使用悬浮按钮。信息较多时，选用凸起按钮可以有效突出重要操作，但注意纸片不要叠太多层。扁平按钮适合用在简单的界面，例如对话框中。

使用悬浮按钮要遵循以下规则：

• 建议只用一个悬浮按钮

• 悬浮按钮可以贴在纸片边缘或者接缝处，但不要贴在对话框、侧边抽屉和菜单的边缘

• 悬浮按钮不能被其他元素盖住，也不能挡住其他按钮

• 列表滚动至底部时，悬浮按钮应该隐藏，防止它挡住列表项

• 悬浮按钮的位置不能随意摆放，可以贴着左右两边的对齐基线

悬浮按钮有两种尺寸：56x56dp/40x40dp

• ** 卡片（Cards） **

卡片是包含一组特定数据集的纸片，数据集含有各种相关信息，例如，关于单一主题的照片，文本，和链接。卡片通常是通往更详细复杂信息的入口。卡片有固定的宽度和可变的高度。最大高度限制于可适应平台上单一视图的内容，但如果需要它可以临时扩展（例如，显示评论栏）。卡片不会翻转以展示其背后的信息。

**卡片集**是**卡片**的一个平面布局

即使在同一个列表中，卡片的内容和布局方式也可以不一样。

卡片统一带有2dp的圆角。

在以下情况考虑使用卡片：

• 同时展现多种不同内容

• 卡片内容之间不需要进行比较

• 包含了长度不确定的内容，比如评论

• 包含丰富的内容与操作项，比如赞、滚动条、评论

• 本该是列表，但文字超过3行

• 本该是网格，但需要展现更多文字

卡片最多有两块操作区域。辅助操作区至多包含两个操作项，更多操作需要使用下拉菜单。其余部分都是主操作区。

** 卡片布局准则 **

字体设计

正文：14 sp 或 16 sp

标题：24 sp 或更大

扁平按钮：Roboto Medium, 14 sp, 10 sp 字间距

移动设备上的卡片间距

屏幕边界与卡片间留白：8 dp

卡片间留白：8 dp

内容留白

16 dp

• ** 纸片（Chips ） **

纸片是一种小块的用来呈现复杂实体的块，比如说日历的事件或联系人。它可以包含一张图片，一个短字符串(必要时可能被截取的字符串)，或者是其它的一些与实体对象有关的简洁的信息。Chips 可以非常方便的通过托拽来操作。通过按压动作可以触发悬浮卡片(或者是全屏视图)中的 Chip 对应实体的视图，或者是弹出与 Chip 实体相关的操作菜单。

狭小空间内表现复杂信息的一个组件，比如日期、联系人选择器。

• ** 提示框（Dialogs） **

Dialogs 用于提示用户作一些决定，或者是完成某个任务时需要的一些其它额外的信息。 Dialog 可以是用一种 取消/确定 的简单应答模式，也可以是自定义布局的复杂模式，比如说一些文本设置或者是文本输入 。

一些复杂的操作，尤其是每个决策都需要相关解释说明的情况下是不适合使用 Dialog 形式的。

Dialog 包含了一个标题(可选)，内容 ，事件。

标题：主要是用于简单描述下选择类型。它是可选的，要需要的时候赋值即可。

内容：主要是描述要作出一个什么样的决定 。

事件：主要是允许用户通过确认一个具体操作来继续下一步活动。

• ** 分隔线（Dividers） **

Dividers 主要用于管理和分隔列表和页面布局内的内容，以便让内容生成更好的视觉效果及空间感。示例中呈现的分隔线是一种弱规则，弱到不会去打扰到用户对内容的关注。

列表中有头像、图片等元素时，使用内嵌分隔线，左端与文字对齐。

没有头像、图标等元素时，需要用通栏分隔线

图片本身就起到划定区域的作用，相册列表不需要分隔线

谨慎使用分隔线，留白和小标题也能起到分隔作用。能用留白的地方，优先使用留白。分隔线的层级高于留白。

通栏分隔线的层级高于内嵌分隔线

• ** 网格（Grids） **

网格列表是一种标准列表视图的可选组件。网格列表与应用于布局和其他可视视图中的网格有着明显的区别。

网格由单元格构成，单元格中的瓦片用来承载内容

瓦片可以横跨多个单元格

瓦片内容包括主要内容（primary content）和次要内容(secondary content)。主要内容是有着重要区别的内容，典型的如图片。次要内容可以是一个动作按钮或者文本。

为瓦片内容提供一个默认图片。

网格只能垂直滚动。单个瓦片不支持滑动手势，也不鼓励使用拖放操作。

网格中的单元格间距是2dp或8dp。

• 列表（Lists）

列表作为一个单一的连续元素来以垂直排列的方式显示多行条目。

列表由单一连续的列构成，该列又等分成相同宽度称为行（rows）的子部分。行是瓦片（tiles）的容器。瓦片中存放内容，并且在列表中可以改变高度。

如果列表项内容文字超过3行，请改用卡片。如果列表项的主要区别在于图片，请改用网格。

列表包含主操作区与副操作区。副操作区位于列表右侧，其余都是主操作区。在同一个列表中，主、副操作区的内容与位置要保持一致。

在同一个列表中，滑动手势操作保持一致。

主操作区与副操作区的图标或图形元素是列表控制项，列表的控制项可以是勾选框、开关、拖动排序、展开/收起等操作，也可以包含快捷键提示、二级菜单等提示信息。

• 菜单（Menus）

顺序固定的菜单，操作频繁的选项放在上面。

顺序可变的菜单，可以把之前用过的选项排在前面，动态排序。

菜单尽量不要超过2级。

当前不可用的选项要显示出来，让用户知道在特定条件可以触发这些操作。

菜单原地展开，盖住当前选项，当前选项应该成为菜单的第一项。

菜单的当前选项，始终与当前选项水平对齐。

靠近屏幕边缘时，位置可适当错开。

菜单过长时，需要显示滚动条。

菜单从当前选项固定位置展开，不要跟随点击位置改变。

菜单到上下留出8dp距离。

• 选择器（Pickers）

选择器提供了一个简单的方法来从一个预定义集合中选取单个值。

日期选择器

时间选择器

• 进度和动态（Progress & activity）

线形进度条只出现在纸片的边缘

环形进度条也分时间已知和时间未知两种

环形进度条可以用在悬浮按钮上

加载详细信息时，也可以使用进度条

下拉刷新的动画比较特殊，列表不动，出现一张带有环形进度条的纸片。

• 滑块控件（Sliders）

滑块左右两边可以放置图标

或是可编辑文本框

非连续的滑块，需要标出具体数值

• Snackbars & toasts

Snackbars至多包含一个操作项，不能包含图标。不能出现一个以上的Snackbars。

Snackbars在移动设备上，出现在底部。在PC上，应该悬浮在屏幕左下角。

不一定要用户响应的提示，可以使用Snackbars。非常重要的提示，必须用户来决定的，应该用对话框。

Snackbars不能遮挡住悬浮按钮，悬浮按钮要上移让出位置。

Snackbars的留白比较大，24dp。

toasts和Snackbars类似，样式和位置可以自定义，建议遵循Snackbars的规则设计。

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则近万的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！

如果你觉得这些内容对你有帮助，可以扫码获取！！（资料价值较高，非无偿）

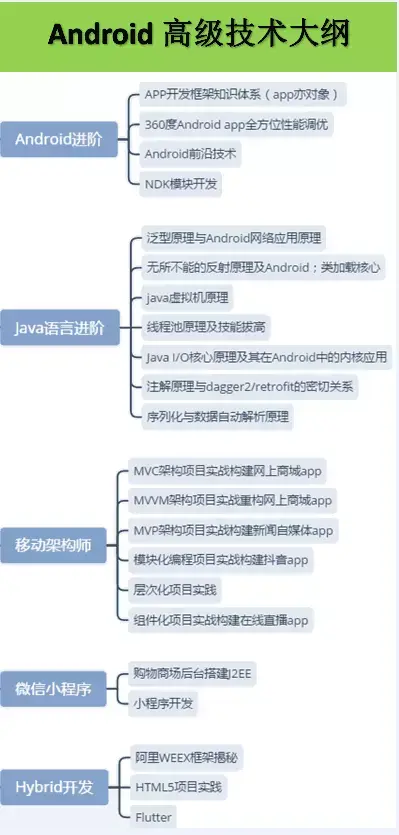

【附】相关架构及资料
