摘要

MySQL 的页有多种类型，本文主要讲述数据页的结构和记录管理，数据页也就是表中一行一行的数据组成的页。

前言

MySQL 的数据存储在磁盘中，每次执行 SQL 命令时需要把对应的记录从磁盘读取到内存中，这个过程叫做磁盘 IO。无论磁盘使用传统的机械硬盘，还是使用固态硬盘，磁盘 IO 相对于内存 IO 来说，速度都是较慢的。以机械硬盘为例，每进行一次随机 IO，都需要磁头移动到对应的磁道大约需要 10 ms，这个过程称为寻道，然后磁盘旋转到读取数据的位置，这个过程耗时与磁盘的转速有关，一般为 3 ms，但是内存的一次随机读取大约耗时在几百纳秒，比磁盘随机 IO 快了好几个数量级。

为了减少磁盘 IO 的次数，MySQL 将若干记录组成一个数据页，一般一个数据页的大小为 16 KB，每次磁盘 IO 最少读取一个数据页，很多时候还会把相邻的数据页一起读到内存，这种 IO 称为连续 IO，相对于随机 IO，省了寻道的时间，这个时间占磁盘 IO 的大头。

MySQL 有多种存储引擎，不同的存储引擎对页和行的结构设计有所不同，本文只讲述 InnoDB 使用的页和行。在 InnoDB 存储引擎中，页有多种用途，不同用途的页结构也会有所不同，下文主要讲述数据页的结构，其它类型的页结构比较相似，就不再展开了，感兴趣的可以自行了解。

1. 数据页的结构

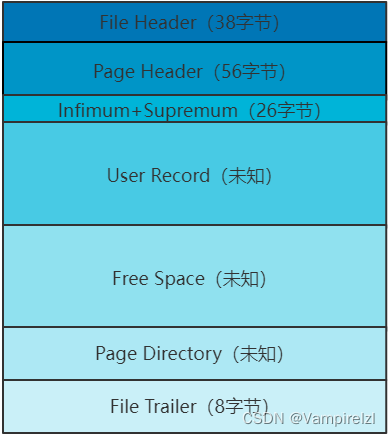

数据页占用的16KB空间可以划分为多个部分，具体如下图所示。

页结构示意图

File Header：文件头部，主要存储页的通用信息。
Page Header：页面头部，数据页独有的信息。
Infimum+Supremum：页面中最小记录和最大记录。
User Record：用户记录，即表中的数据行。
Free Space：页的空闲空间。
Page Directory：页目录，页中某些记录的相对位置。
File Trailer：文件尾部，校验页是否完整。

2. 记录在页中的存储

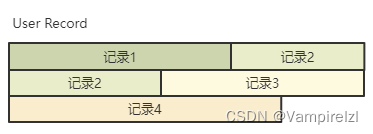

我们知道记录存储在页的User Record部分，具体存储形式如下图所示，
记录在页中的存储形式

2.1 记录的存储结构

记录的格式一般称为行格式，如果做过主从复制，应该对这个概念比较清楚。行格式有 4 种，分别为COMPACT、REDUNDANT、DYNAMIC和COMPRESSED。行格式不同，记录在磁盘中的存储结构就不同，下文主要讲述COMPACT格式，其它行格式类似，不再展开。

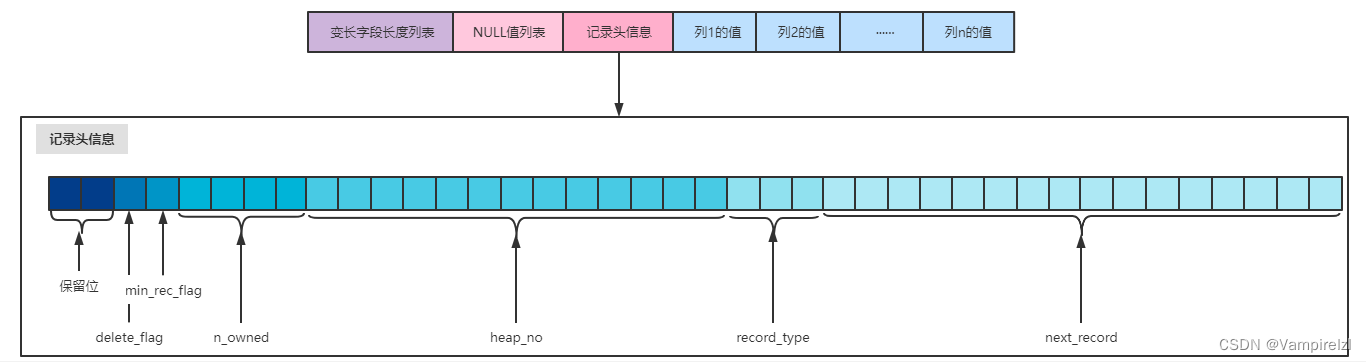

COMPACT格式组成如下图所示，
COMPACT行结构

2.1.1 变长字段列表

表中有些字段是可变长度的，例如varchar(20)类型，其中的 20 表示这个字段能够存储的最大字符数，变长字段列表就是记录变长字段实际使用的字节数。如果要将字符数转换为字节数需要确定表使用的字符集，例如 ascii 字符集，一个字符占用一个字节，如果是 utf8mb4 字符集，一个字符占用 4 个字节。

2.1.2 NULL值列表

表中有些字段是允许为空的，每个允许为空的列在 NULL 值列表中都会对应一个比特位，比特位为 1 时，说明对应的列存储的是 NULL；比特位为 0 时，说明对应的列存储的值非空。这样区分的好处是，值为 NULL 的列不需要分配存储空间，能够节省内存。

2.1.3 记录头

如上图所示，记录头包含如下结构：

名称	大小（比特）	描述
保留位	2	暂未使用
deleted_flag	1	删除标记，为 1 表示该记录已被删除
min_rec_flag	1	讲索引时再介绍
n_owned	4	一个页中的记录会分为多个组，组长的这个字段显示该分组包含的记录数
heap_no	13	表示当前记录是`user_record`区域（也称为堆）的第几条记录，即记录的编号
record_type	3	记录类型，0：普通记录，1：B+树非叶子节点记录，2：Infimum 记录，3：Supremum 记录
next_record	16	下一条记录在页面的偏移量

2.1.4隐藏列

每条记录都有三个隐藏列，

row_id：占用 6 个字节。记录的唯一标识。该列只是确保每条记录有一个唯一标识，如果表中设置了主键或非空的唯一索引，那么该列不会生成。
trx_id：占用 6 个字节。表示事物 ID。讲 MVCC 时再做详细介绍。
roll_pointer：占用 7 个字节。表示回滚指针。讲 MVCC 时再做详细介绍。

这三个隐藏列都是 InnoDB 自动生成的，用户不需要去维护。

2.2 记录的管理方式

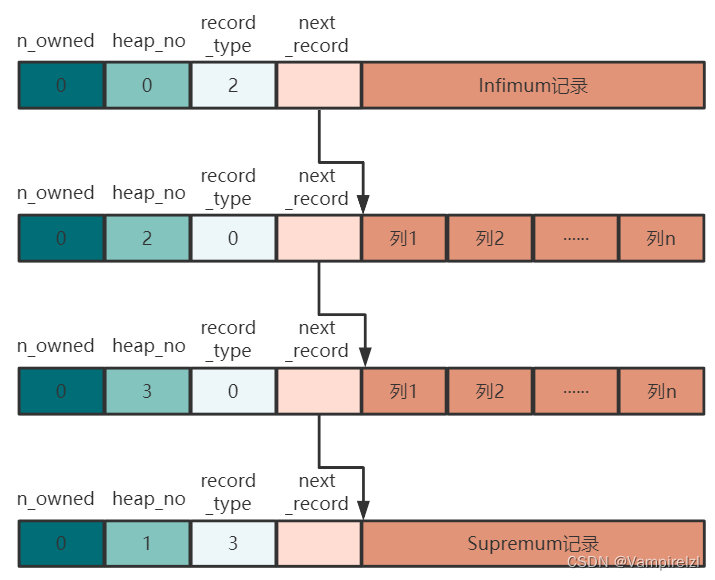

通过行格式中的heap_no和next_record两个字段可以知道记录在页中以链表的方式存在，具体如下图所示（仅展示必须的字段），记录的链表结构
在这里插入图片描述
如图所示，有两条虚拟的记录 Infimum 和 Supremum 分别在链表的头部和尾部，表示该页中存储的最小记录和最大记录，这两条虚拟记录的heap_no固定为 0 和 1。链表中的其它记录也是按照由小到大的顺序排列的。

记录包含多个字段，如何比较记录的大小？
假设表中只有一个主键没有其它索引，那么就是通过比较主键的大小来比较记录的大小。如果没有主键还能比较隐藏列row_id的大小。

3. Page Directory（页目录）

如果存在如下SQL，其中id为主键，

select * from t where id = 7;

按照常规思路，我们需要遍历页中的所有记录，才能找到满足id = 7的记录，这样查询的效率太低了。这时可能有人会说，链表中的记录是有序的，为什么不能使用二分查找呢？虽然我们知道链表的最小值和最大值，但是不知道中间值，这是由链表的特性决定的，不能快速定位到某条记录。然而，如果能把链表转成数组，就能愉快的使用二分查找了。

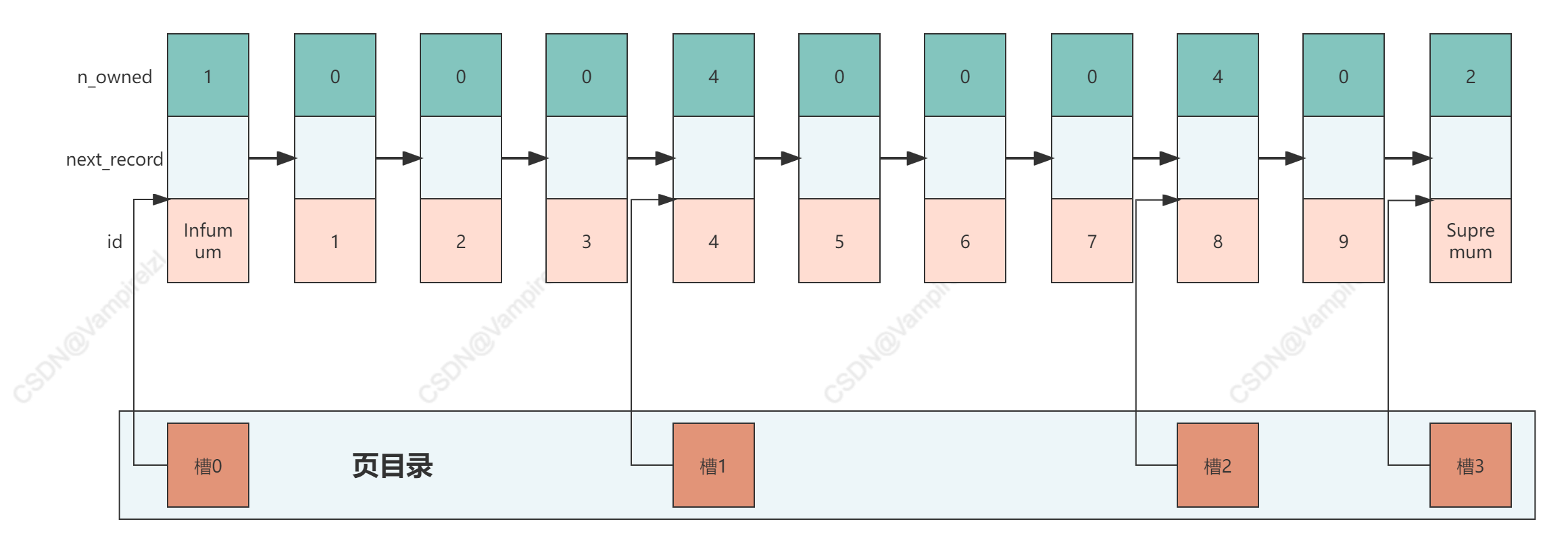

InnoDB 将链表的记录进行分组，每组最大的记录的n_owned记录了组内的记录数量。每个组内最大记录的地址偏移量保存到页目录中，这些偏移量称为槽，每个槽占用两个字节。具体组织形式如下图所示，
页目录分组原理图

槽 0 只有一条记录，因为 InnoDB 规定了 Infimum 所在的分组只能有一条记录，即 Infimum 记录独自成组。Supremum 记录所在的分组可以有 1-8 条记录，其余分组可以有 4-8 条记录。多个槽指向的记录构成了一个有序数组，当插入一条新记录时，只需要使用二分搜索找到应该插入的槽，然后遍历槽中的记录，即可找到插入的位置。相对于遍历整页的记录，这种查询方式的效率要高很多。
