基于springboot的在线购票系统的设计与实现 毕业设计-附源码31069

目录

摘要

1 绪论

1.1选题背景与意义

1.2国内外研究现状

1.3论文结构与章节安排

2系统分析

2.1 可行性分析

2.2 系统流程分析

2.2.1系统开发流程

2.2.2 用户登录流程

2.2.3 系统操作流程

2.2.4 添加信息流程

2.2.5 修改信息流程

2.2.6 删除信息流程

2.3 系统功能分析

2.3.1 功能性分析

2.3.2 非功能性分析

2.4 系统用例分析

2.5本章小结

3 系统总体设计

3.1 系统架构设计

3.2 系统功能模块设计

3.3 数据库设计

3.3.1 数据库概念结构设计

3.3.2 数据库逻辑结构设计

4系统关键模块设计与实现

4.1管理员功能模块

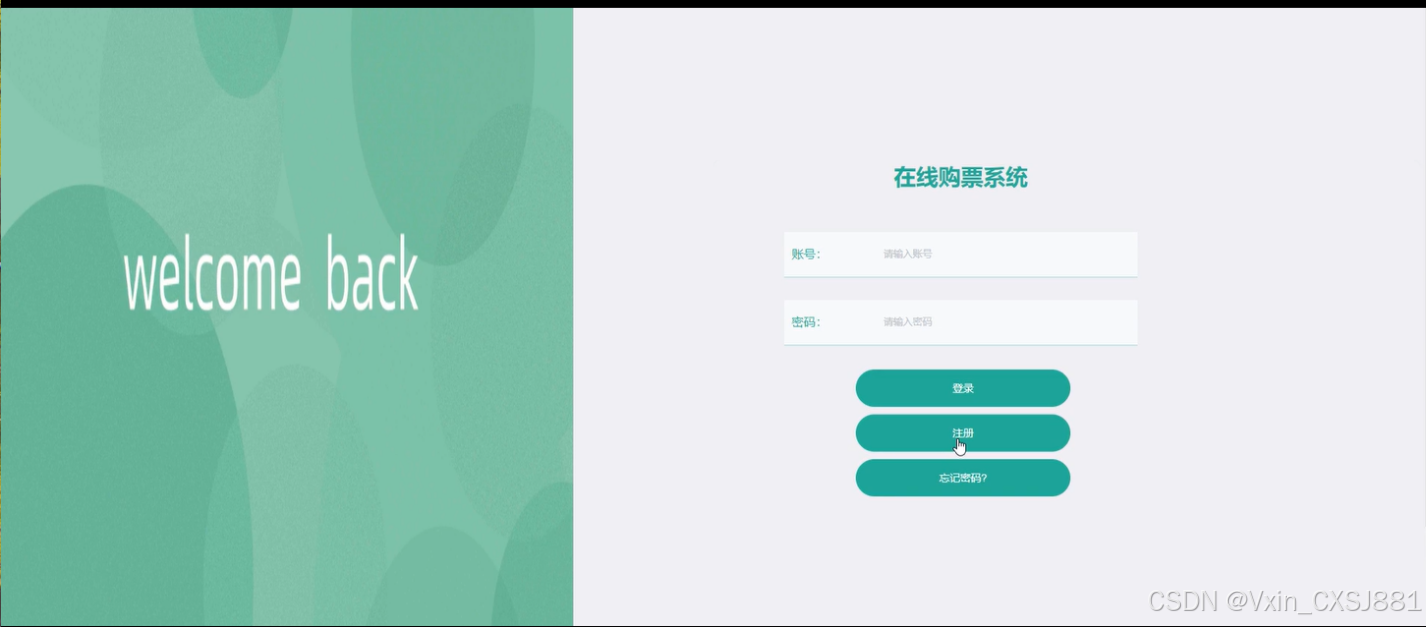

4.1.1管理员登录界面

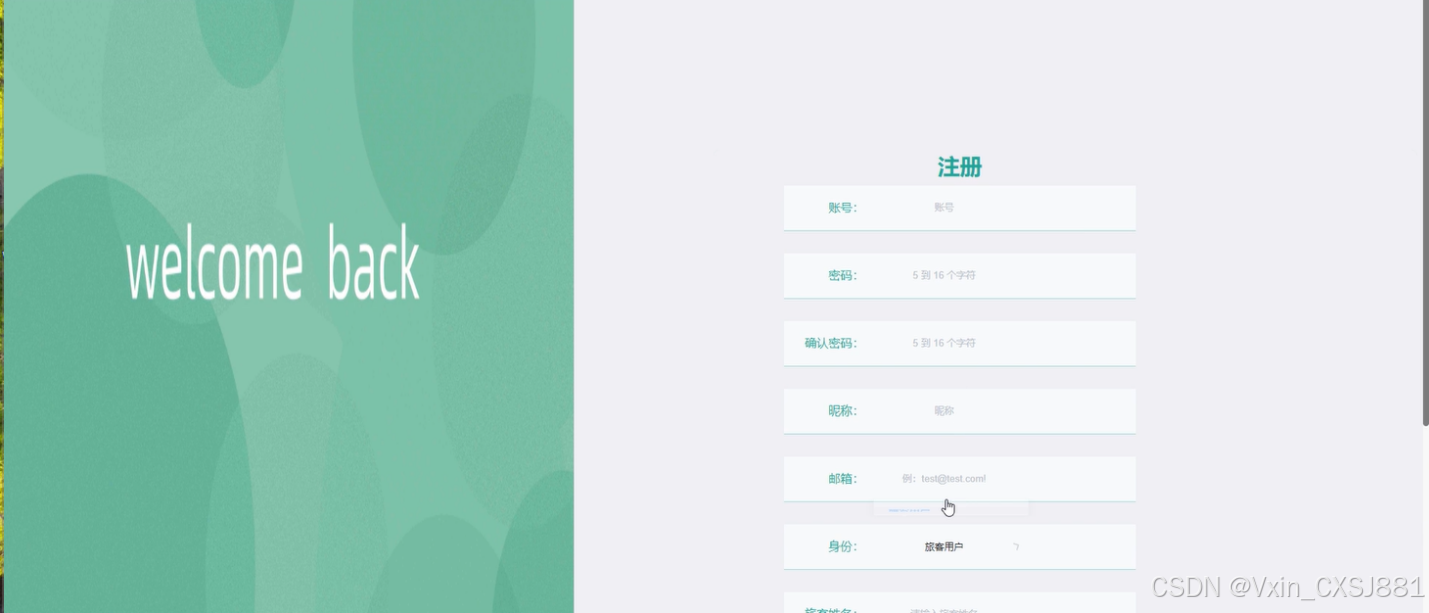

4.1.2 注册界面

4.1.3 系统用户界面

4.1.4 车厢类型管理界面

4.1.5 车次类型管理界面

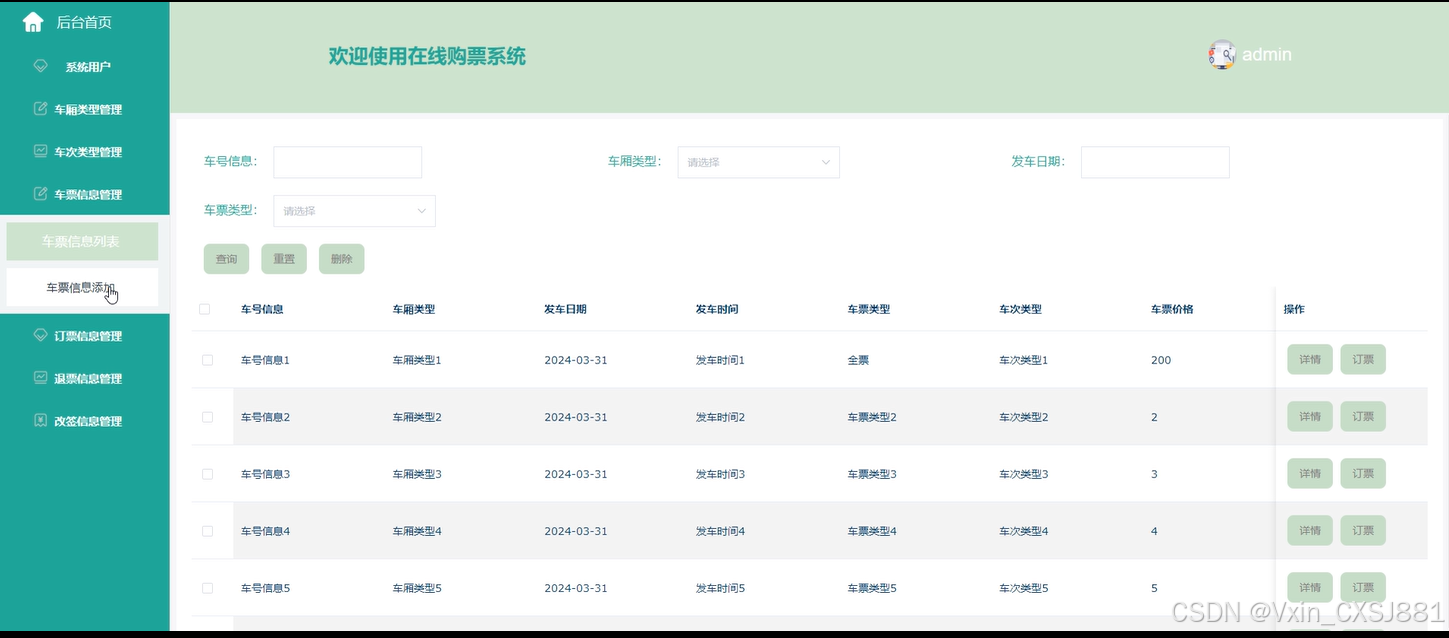

4.1.6 车票信息管理界面

4.2旅客用户功能模块

4.2.1 车票信息管理页界面

4.2.2 订票信息管理界面

4.2.3退票信息管理界面

4.2.4改签信息管理界面

5系统测试

5.1系统测试的目的

5.2 系统测试用例

5.3 系统测试结果

结论

参考文献

致  谢

摘要

本论文旨在设计和实现基于Spring Boot的在线购票系统，以满足用户对于便捷、安全、高效购票服务的需求。随着互联网的普及和电子商务的发展，线上购票已经成为人们获取各类票务信息和进行购票的重要方式。本文首先介绍了电子商务领域的发展现状和相关研究背景，分析了传统购票方式的局限性。针对用户对于便捷、多样化购票服务的需求，本文提出了基于Spring Boot的在线购票系统设计方案，通过开发网站和后台管理系统，实现了用户对于车票信息查询、在线选座购票、订单管理等功能的便捷访问和操作。在系统实现方面，本文采用了Spring Boot框架和相关技术，结合数据库存储和支付接口，实现了在线购票系统的各项功能。通过系统性能测试和用户调查，验证了系统的稳定性和用户体验。实验结果表明，基于Spring Boot的在线购票系统能够满足用户的购票需求，具有良好的用户体验和安全性。最后，本文对系统的优化和未来发展进行了展望，希望通过本文的研究能够为电子商务领域的在线购票系统设计和开发提供一定的参考和启发。

关键词：SpringBoot框架；在线购票系统；订单管理；设计与实现

Abstract

This paper aims to design and implement an online ticketing system based on Spring Boot to meet the needs of users for convenient, secure, and efficient ticketing services. With the popularization of the Internet and the development of e-commerce, online ticket purchasing has become an important way for people to obtain all kinds of ticket information and purchase tickets. This article first introduces the current development status and related research background in the field of e-commerce, and analyzes the limitations of traditional ticketing methods. In response to the needs of users for convenient and diversified ticketing services, this article proposes a design scheme for an online ticketing system based on Spring Boot. By developing a website and backend management system, users can easily access and operate functions such as ticket information inquiry, online seat selection and ticketing, and order management. In terms of system implementation, this article adopts the Spring Boot framework and related technologies, combined with database storage and payment interfaces, to achieve various functions of the online ticketing system. The stability and user experience of the system were verified through system performance testing and user surveys. The experimental results show that the online ticketing system based on Spring Boot can meet the ticketing needs of users, and has a good user experience and security. Finally, this article provides an outlook on the optimization and future development of the system, hoping to provide some reference and inspiration for the design and development of online ticketing systems in the field of e-commerce through the research in this article.

Keywords: SpringBoot framework; Online ticketing system; Order management; Design and Implementation

1 绪论

1.1选题背景与意义

随着互联网的普及和电子商务的迅猛发展，线上购票已成为人们日常生活中不可或缺的一部分。无论是电影票、火车票、演唱会门票还是体育赛事门票，线上购票都以其方便快捷的特点赢得了广大用户的青睐。然而，传统的购票方式往往存在着排队时间长、购票流程繁琐、信息不透明等问题，难以满足现代人对高效、便捷服务的需求。因此，开发一套基于Spring Boot的在线购票系统，旨在解决这些问题，提升购票体验，具有重要的现实意义。

Spring Boot作为一种成熟的Java开发框架，以其快速构建Web应用程序的能力，为在线购票系统的开发提供了有力的技术支持。基于Spring Boot实现在线购票系统，不仅能够提高系统的稳定性和可扩展性，还能够确保系统的安全性，为用户提供一个安全、可靠的购票环境。

该选题的意义不仅在于技术实现，更在于对社会经济和文化生活的推动作用。首先，通过在线购票系统，用户可以随时随地进行购票操作，无需再到现场排队等候，大大节省了时间和精力。同时，系统提供的丰富票务信息和透明的价格体系，使用户能够更加方便地选择心仪的车座，提升了购票体验。

其次，对于票务提供商而言，在线购票系统能够实现对票务资源的统一管理和调度，提高服务响应速度和客户满意度。通过系统提供的数据分析和报表功能，提供商可以深入了解市场需求和票务销售情况，为经营决策提供有力支持。

最后，该系统的实现还具有一定的文化和社会价值。通过推动票务服务的数字化转型，可以促进文化产业的创新和发展，丰富人们的文化生活。同时，系统的推广和应用还能够带动相关产业的发展，为社会创造更多的经济价值。

综上所述，基于Spring Boot的在线购票系统的设计与实现具有重要的选题背景和意义。它不仅能够满足人们日益增长的便捷购票需求，推动票务服务行业的数字化转型，还能为文化产业的创新和发展以及社会经济增长做出贡献。

1.2国内外研究现状

在中国，随着电子商务和移动互联网的迅猛发展，线上购票系统已成为主流趋势。基于Spring Boot的在线购票系统在国内得到了广泛应用和研究。这些系统不仅提供了丰富的票务信息和便捷的购票服务，还通过大数据分析、智能化推荐等技术手段提升用户体验和运营效率。例如，猫眼电影、淘票票等知名的在线电影售票平台就是其中的佼佼者。此外，随着旅游业的繁荣，基于Spring Boot的旅游景点购票售票系统也在重庆等旅游城市得到了应用和实现，有效提升了游客的购票体验和景点的运营效率。

在国外，特别是在北美和欧洲地区，线上购票系统同样发展迅猛。许多知名的在线购票平台，如Fandango、Atom Tickets等，通过技术创新和服务优化，占据了市场份额的领先地位。这些平台不仅提供了便捷的购票服务，还通过智能化推荐、用户画像等技术手段提升用户体验和满意度。同时，随着移动互联网和物联网技术的不断发展，国外的在线购票系统也在积极探索与这些新技术的融合，以实现更加智能化、个性化的服务。

综上所述，国内外在基于Spring Boot的在线购票系统的研究与应用方面均取得了一定的成果。然而，随着技术的不断进步和市场的不断变化，如何进一步提高系统的稳定性、可扩展性和用户体验，仍然是未来研究的重点。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的研究内容与主要工作。

第二章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试。

第六章：总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。接下来会进行详细的介绍。

2.1 可行性分析

在设计与实现基于Spring Boot的在线购票系统之前，对其可行性进行深入分析至关重要。可行性分析主要关注经济可行性、操作可行性以及技术可行性三个方面。下面将针对这三个方面展开详细描述。

（1）经济可行性：

从经济可行性来看，开发基于Spring Boot的在线购票系统具有显著的经济效益。一方面，通过系统的自动化和智能化管理，企业可以大幅度减少人力成本，提高在线购票管理效率。另一方面，系统能够优化资源配置，降低不必要的浪费，为企业节省大量运营成本。此外，系统的长期运行和维护成本也相对较低，且随着使用时间的增长，其带来的经济效益将更加明显。因此，从经济角度来看，该系统的开发是可行的。

（2）操作可行性：

操作可行性方面，基于Spring Boot的在线购票系统注重用户体验和界面友好性。系统采用直观的操作界面和简洁的操作流程，使得用户无需具备专业的计算机知识即可轻松上手。同时，系统提供详细的使用说明和在线帮助功能，方便用户在使用过程中随时获取帮助。此外，系统还具备强大的数据处理和分析能力，能够为用户提供准确、及时的财务信息，辅助企业做出科学的决策。因此，从操作角度来看，该系统的开发同样具有可行性。

（3）技术可行性：

技术可行性方面，Spring Boot作为一种成熟的Java Web开发框架，具有稳定的技术基础和广泛的应用场景。基于Spring Boot开发在线购票系统，可以充分利用其强大的功能和灵活的扩展性，实现系统的高效、稳定和安全运行。此外，现有的数据库技术、网络安全技术等也为系统的开发提供了有力的技术保障。因此，从技术角度来看，该系统的开发是完全可行的。

综上所述，基于Spring Boot的在线购票系统在经济可行性、操作可行性以及技术可行性方面都具备充分的条件和保障。因此，对该系统进行设计与实现是切实可行的。通过系统的开发与应用，将为企业提供一套高效、便捷、智能化的在线购票管理解决方案，推动企业的可持续发展。

2.2 系统流程分析

2.2.1系统开发流程

基于springboot的在线购票系统开发时，首先进行需求分析，进而对系统进行总体的设计规划，设计系统功能模块，数据库的选择等，本系统的开发流程如图2-1所示。

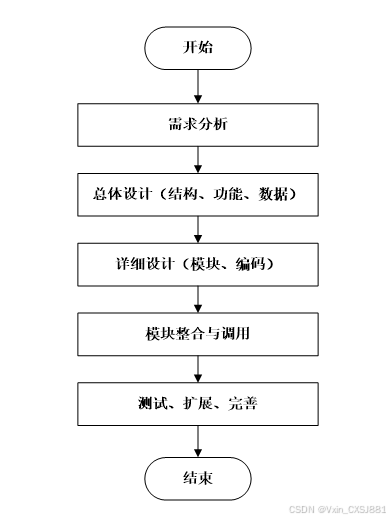

图2-1系统开发流程图

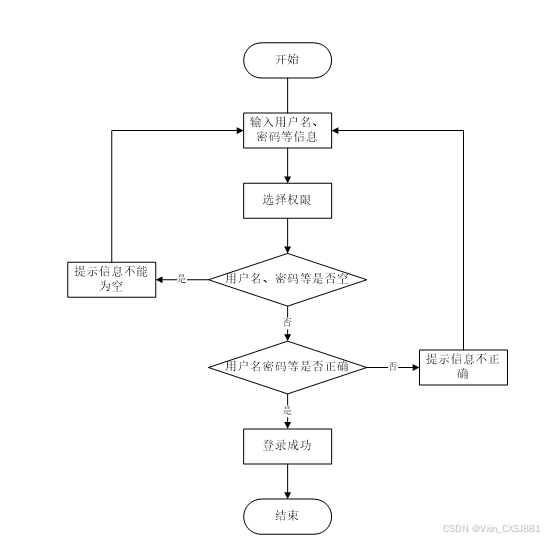

2.2.2 用户登录流程

为了保证系统的安全性，要使用本系统对系统信息进行管理，必须先登陆到系统中。如图2-2所示。

图2-2 登录流程图

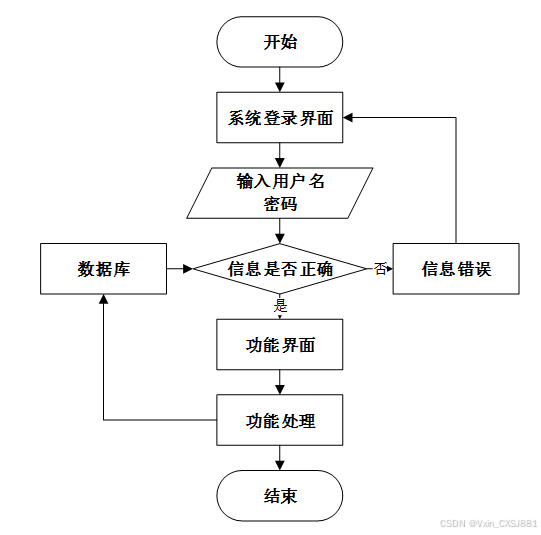

2.2.3 系统操作流程

用户打开并进入系统后，会先显示登录界面，输入正确的用户名和密码，系统自动检测信息，若信息无误，则用户会进入系统功能界面，进行操作，否则会提示错误无法登录，操作流程如图2-3所示。

图2-3 系统操作流程图

2.2.4 添加信息流程

管理员可以对系统各项功能进行信息添加，用户可以对自己权限内的信息进行添加，输入信息后，系统会自行验证输入的信息和数据，若信息正确，会将其添加到数据库内，若信息有误，则会提示重新输入信息，添加信息流程如图2-4所示。

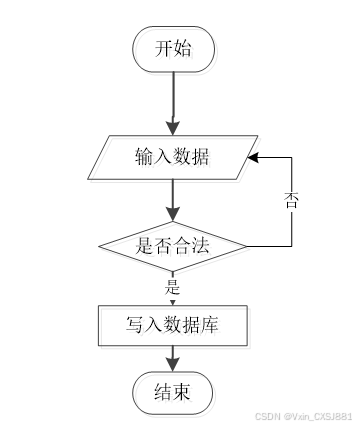

图2-4 添加信息流程图

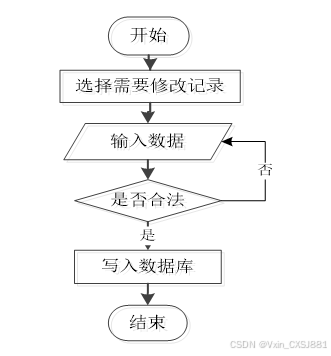

2.2.5 修改信息流程

管理员可以对系统各项功能进行修改，用户可以对自己权限内的信息进行修改，首先进入修改信息界面，输入修改信息数据，系统进行数据的判断验证，修改信息合法则修改成功，信息更新至数据库，信息不合法则修改失败，重新输入。修改信息流程图如图2-5所示。

图2-5 修改信息流程图

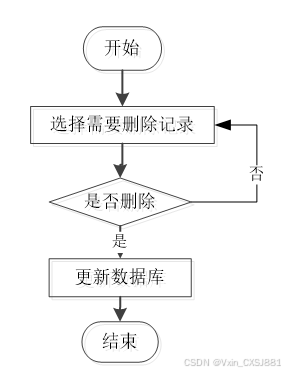

2.2.6 删除信息流程

管理员可以对各项功能等进行信息删除，对要删除的信息进行选中后，点击删除按钮，系统会询问是否确定，若点击确定，则系统会删除掉选中的信息，并在数据库内对信息进行删除，删除信息流程图如图2-6所示。

图2-6 删除信息流程图

2.3 系统功能分析

2.3.1 功能性分析

按照基于springboot的在线购票系统的角色，系统划分为了旅客用户模块和管理员模块这两大部分。

1.旅客用户功能：

后台首页： 提供用户登录后的个人主页，展示订票信息、退票信息、改签信息等内容。

车票信息管理： 提供搜索和查看车票信息的功能，包括车次、出发时间、到达时间、座位类型、票价等。

订票信息管理： 用户可以查询历史订单、查看订单详情，包括车次、座位信息、出发时间、到达时间等。

退票信息管理： 用户可以申请退票，查询退票进度，查看退票规则等。

改签信息管理： 用户可以查询车次改签的相关信息，进行车次的改签操作。

2.管理员功能：

后台首页： 管理员登录后的管理主页，展示系统的重要信息和功能入口。

系统用户： 管理系统用户的账号信息，包括注册用户和管理员的账号管理。

车厢类型管理： 管理不同车厢类型的信息，如硬座、软座、硬卧、软卧等。

车次类型管理： 管理不同车次类型的信息，如高铁、动车、普通列车等。

车票信息管理： 管理车票的基本信息，包括车次、出发时间、到达时间、座位类型、票价等。

订票信息管理： 管理用户的订票信息，包括订单状态、座位信息、出发时间、到达时间等。

退票信息管理： 管理用户的退票信息，包括退票申请、退票进度、退票规则等。

改签信息管理： 管理用户的改签信息，包括改签规则、改签进度、改签操作等。

以上功能需求分析涵盖了旅客用户和管理员两个角色的功能需求。系统设计与实现将提供用户便捷的车票查询、订票、退票、改签等服务功能，同时提供管理员有效的车票和订单管理等功能，以满足用户的购票需求。

2.3.2 非功能性分析

基于springboot的在线购票系统的非功能性需求比如系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1基于springboot的在线购票系统非功能需求表

安全性	主要指基于springboot的在线购票系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指基于springboot的在线购票系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响基于springboot的在线购票系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着基于springboot的在线购票系统的页面展示内容进行操作，就可以了。
可维护性	基于springboot的在线购票系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了系统的用例图：

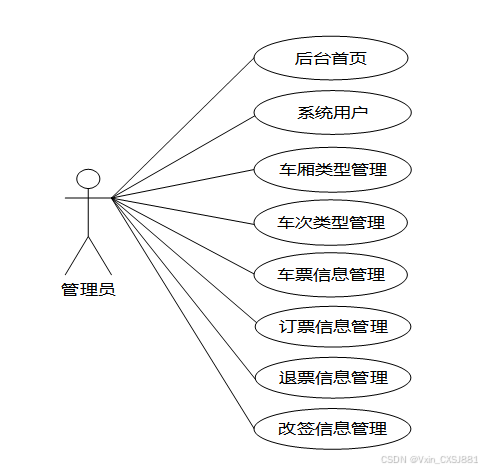

管理员是维护整个基于springboot的在线购票系统中所有数据信息的。管理员角色用例如图2-7所示。

图2-7管理员角色用例图

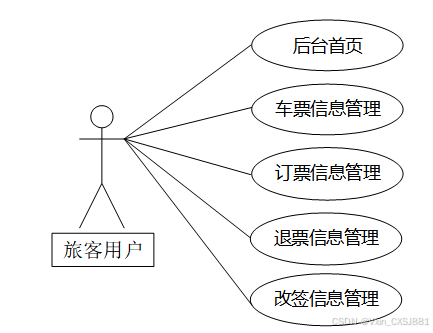

旅客用户角色用例如图2-8所示。

图2-8员工角色用例图

2.5本章小结

本章主要通过对基于springboot的在线购票系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括系统的功能模块设计、数据库系统设计。

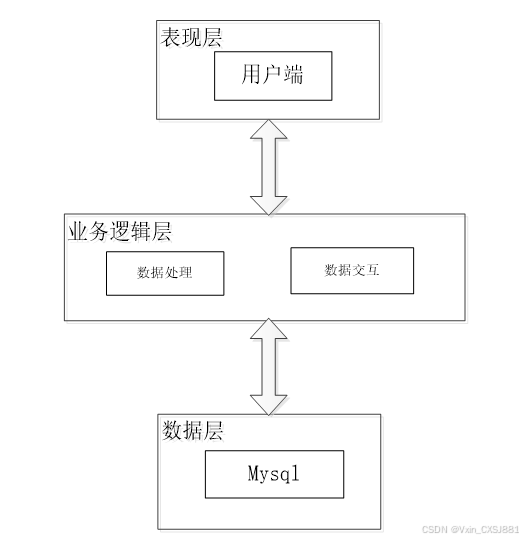

3.1 系统架构设计

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的在线购票系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

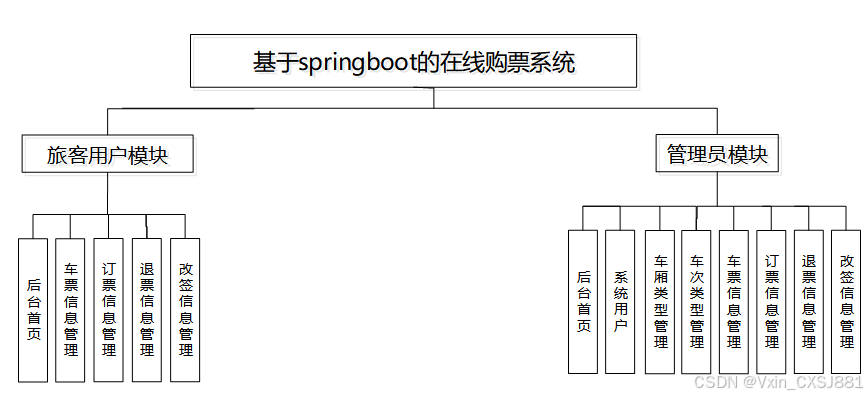

3.2 系统功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本系统中的用例。那么接下来就要开始对本系统的架构、主要功能和数据库开始进行设计。基于springboot的在线购票系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

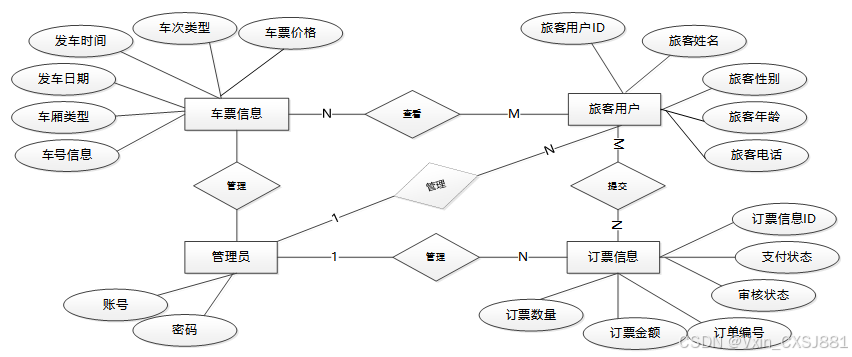

下面是整个基于springboot的在线购票系统中主要的数据库表总E-R实体关系图。

图3-3 基于springboot的在线购票系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中基于springboot的在线购票系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表booking_information (订票信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	booking_information_id	int	10	0	N	Y		订票信息ID
2	passenger_account	int	10	0	Y	N	0	旅客账号
3	passengers_name	varchar	64	0	Y	N		旅客姓名
4	passenger_gender	varchar	64	0	Y	N		旅客性别
5	passengers_age	varchar	64	0	Y	N		旅客年龄
6	passengers_phone_number	varchar	64	0	Y	N		旅客电话
7	id_number	varchar	64	0	Y	N		身份证号
8	vehicle_number_information	varchar	64	0	Y	N		车号信息
9	car_type	varchar	64	0	Y	N		车厢类型
10	departure_date	date	10	0	Y	N		发车日期
11	departure_time	varchar	64	0	Y	N		发车时间
12	ticket_price	int	10	0	Y	N	0	车票价格
13	booking_quantity	int	10	0	Y	N	0	订票数量
14	booking_amount	varchar	64	0	Y	N		订票金额
15	order_number	varchar	64	0	Y	N		订单编号
16	examine_state	varchar	16	0	N	N	未审核	审核状态
17	examine_reply	varchar	16	0	Y	N		审核回复
18	pay_state	varchar	16	0	N	N	未支付	支付状态
19	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表car_type (车厢类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	car_type_id	int	10	0	N	Y		车厢类型ID
2	car_type	varchar	64	0	Y	N		车厢类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表change_of_signature_information (改签信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	change_of_signature_information_id	int	10	0	N	Y		改签信息ID
2	passenger_account	int	10	0	Y	N	0	旅客账号
3	passengers_name	varchar	64	0	Y	N		旅客姓名
4	passenger_gender	varchar	64	0	Y	N		旅客性别
5	passengers_age	varchar	64	0	Y	N		旅客年龄
6	passengers_phone_number	varchar	64	0	Y	N		旅客电话
7	id_number	varchar	64	0	Y	N		身份证号
8	vehicle_number_information	varchar	64	0	Y	N		车号信息
9	car_type	varchar	64	0	Y	N		车厢类型
10	departure_date	date	10	0	Y	N		发车日期
11	departure_time	varchar	64	0	Y	N		发车时间
12	ticket_price	int	10	0	Y	N	0	车票价格
13	booking_quantity	int	10	0	Y	N	0	订票数量
14	booking_amount	varchar	64	0	Y	N		订票金额
15	order_number	varchar	64	0	Y	N		订单编号
16	change_date	date	10	0	Y	N		改签日期
17	reason_for_rescheduling	text	65535	0	Y	N		改签原因
18	examine_state	varchar	16	0	N	N	未审核	审核状态
19	examine_reply	varchar	16	0	Y	N		审核回复
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表passenger_users (旅客用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	passenger_users_id	int	10	0	N	Y		旅客用户ID
2	passengers_name	varchar	64	0	Y	N		旅客姓名
3	passenger_gender	varchar	64	0	Y	N		旅客性别
4	passengers_age	int	10	0	Y	N	0	旅客年龄
5	passengers_phone_number	varchar	16	0	Y	N		旅客电话
6	id_number	varchar	255	0	Y	N		身份证号
7	examine_state	varchar	16	0	N	N	已通过	审核状态
8	user_id	int	10	0	N	N	0	用户ID
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表refund_information (退票信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	refund_information_id	int	10	0	N	Y		退票信息ID
2	passenger_account	int	10	0	Y	N	0	旅客账号
3	passengers_name	varchar	64	0	Y	N		旅客姓名
4	passenger_gender	varchar	64	0	Y	N		旅客性别
5	passengers_age	varchar	64	0	Y	N		旅客年龄
6	passengers_phone_number	varchar	64	0	Y	N		旅客电话
7	id_number	varchar	64	0	Y	N		身份证号
8	vehicle_number_information	varchar	64	0	Y	N		车号信息
9	car_type	varchar	64	0	Y	N		车厢类型
10	departure_date	date	10	0	Y	N		发车日期
11	departure_time	varchar	64	0	Y	N		发车时间
12	ticket_price	int	10	0	Y	N	0	车票价格
13	booking_quantity	int	10	0	Y	N	0	订票数量
14	booking_amount	varchar	64	0	Y	N		订票金额
15	order_number	varchar	64	0	Y	N		订单编号
16	ticket_refund_time	datetime	19	0	Y	N		退票时间
17	reason_for_refund	text	65535	0	Y	N		退票原因
18	examine_state	varchar	16	0	N	N	未审核	审核状态
19	examine_reply	varchar	16	0	Y	N		审核回复
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表ticket_information (车票信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	ticket_information_id	int	10	0	N	Y		车票信息ID
2	vehicle_number_information	varchar	64	0	N	N		车号信息
3	car_type	varchar	64	0	Y	N		车厢类型
4	departure_date	date	10	0	Y	N		发车日期
5	departure_time	varchar	64	0	Y	N		发车时间
6	ticket_type	varchar	64	0	Y	N		车票类型
7	train_type	varchar	64	0	Y	N		车次类型
8	ticket_price	int	10	0	Y	N	0	车票价格
9	remaining_votes	int	10	0	Y	N	0	剩余票数
10	ticket_details	text	65535	0	Y	N		车票详情
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表train_type (车次类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	train_type_id	int	10	0	N	Y		车次类型ID
2	train_type	varchar	64	0	Y	N		车次类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个基于springboot的在线购票系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4系统关键模块设计与实现

基于springboot的在线购票系统的详细设计与实现主要是根据前面的需求分析和总体设计来设计页面并实现业务逻辑。主要从界面实现、业务逻辑实现这两部分进行介绍。

4.1管理员功能模块

4.1.1管理员登录界面

基于springboot的在线购票系统中的注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到基于springboot的在线购票系统的首页中；否则将会提示相应错误信息，管理员登录界面如下图4-1所示。

图4-1登录界面图

4.1.2 注册界面

注册模块满足用户两部分，当用户想要进行资料相关信息的查询管理的时候，就必须进行登录，如果没有账号的话，在登录界面，点击“注册”按钮就会跳转到注册的界面，根据提示填写好注册信息，添加提交，注册的信息在数据库中就添加完成了，然后再输入填写好的账号和密码进行登录，其注册主界面展示如下图所示。

图4-2 注册界面图

4.1.3 系统用户界面

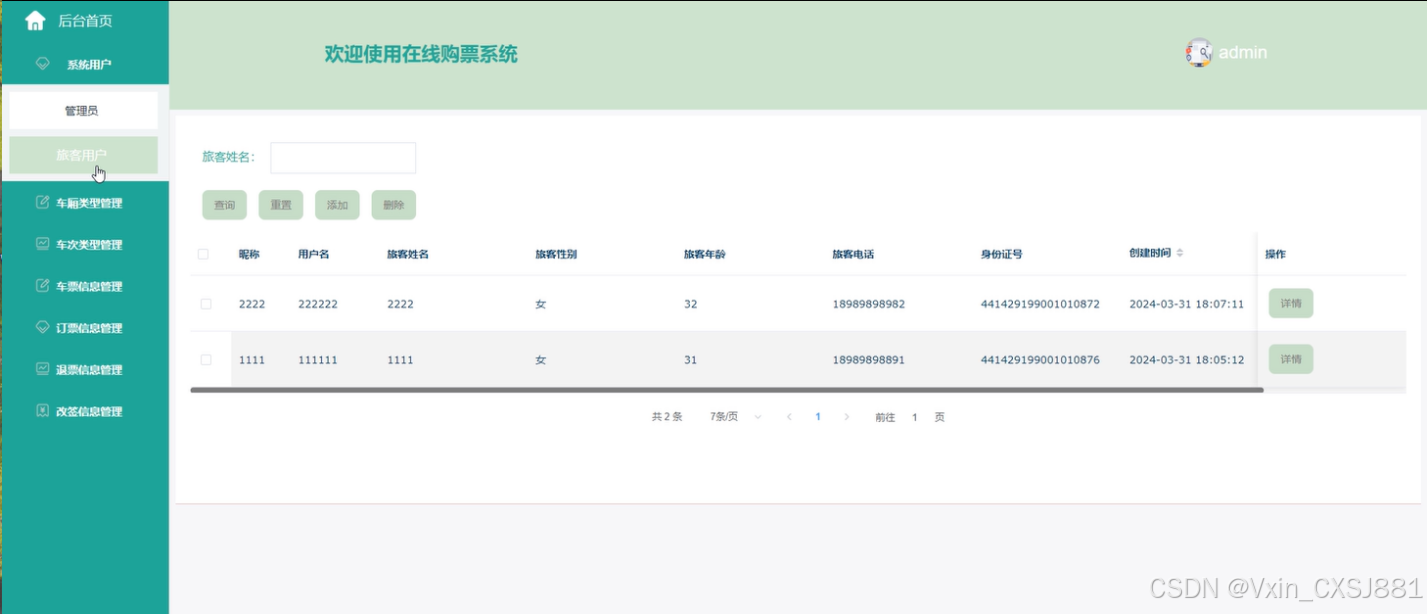

当管理员通过系统用户操作点击“旅客用户”后，该功能允许管理用户添加、编辑和删除旅客用户。界面如下图4-3所示。

图4-3系统用户界面图

4.1.4 车厢类型管理界面

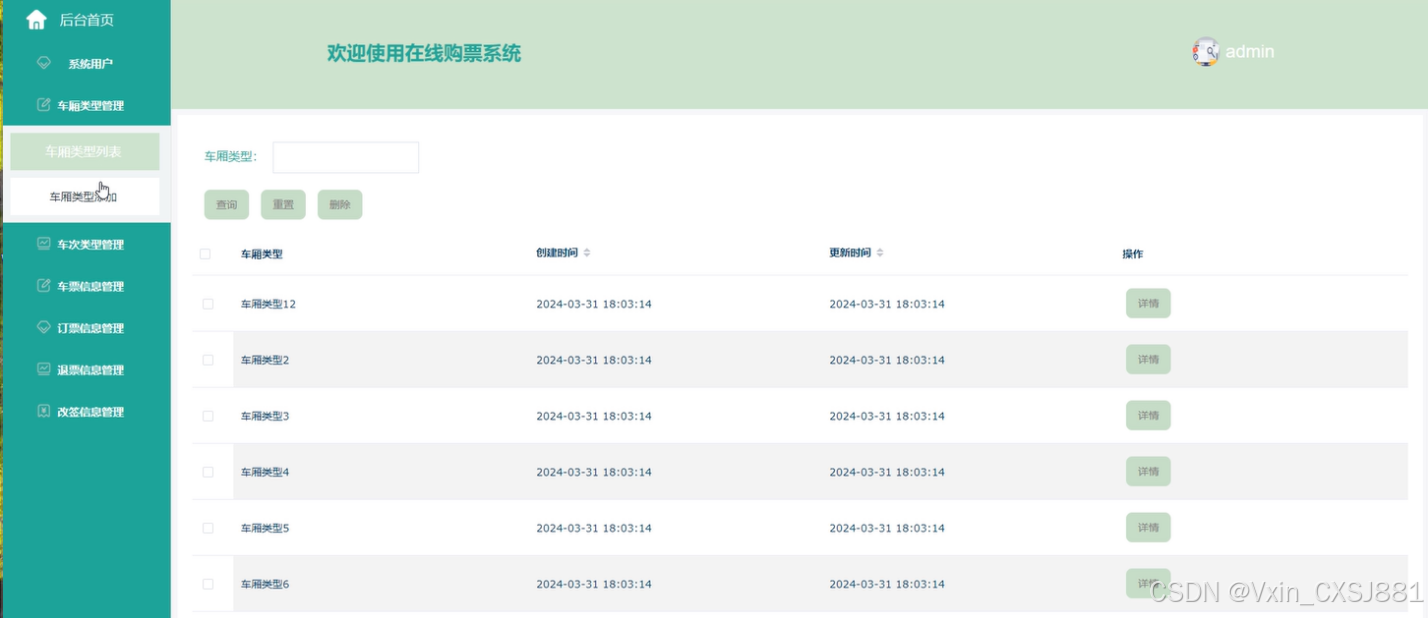

管理员点击系统首页导航栏上的“车厢类型管理”后，管理员可以管理不同车厢类型的信息，如硬座、软座、硬卧、软卧等。页面如图4-4所示。

图4-4 车厢类型管理界面图

4.1.5 车次类型管理界面

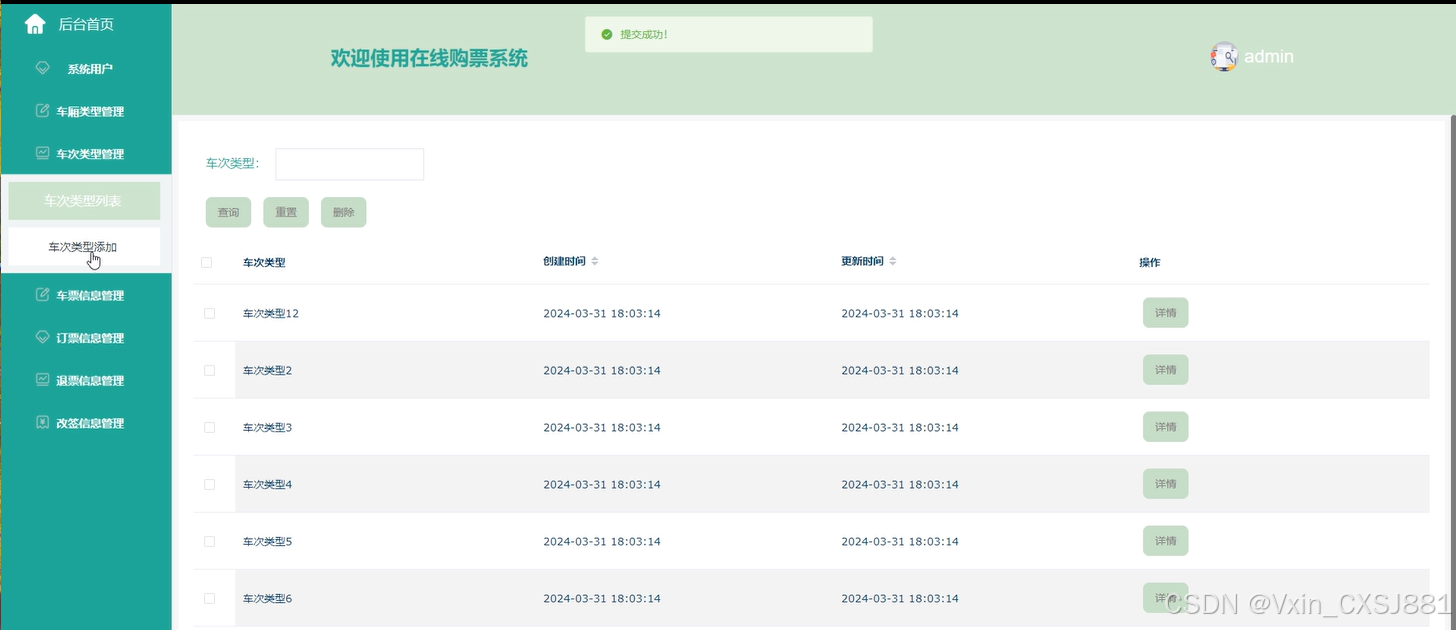

当管理员点击系统“车次类型管理”，可以管理不同车次类型的信息，如高铁、动车、普通列车等。界面如下图所示。

图4-5车次类型管理界面图

4.1.6 车票信息管理界面

当管理员点击系统首页导航栏上“车票信息管理”，可以管理车票的基本信息，包括车次、出发时间、到达时间、座位类型、票价等。界面如下图所示。

图4-6车票信息管理界面图

4.2旅客用户功能模块

4.2.1 车票信息管理页界面

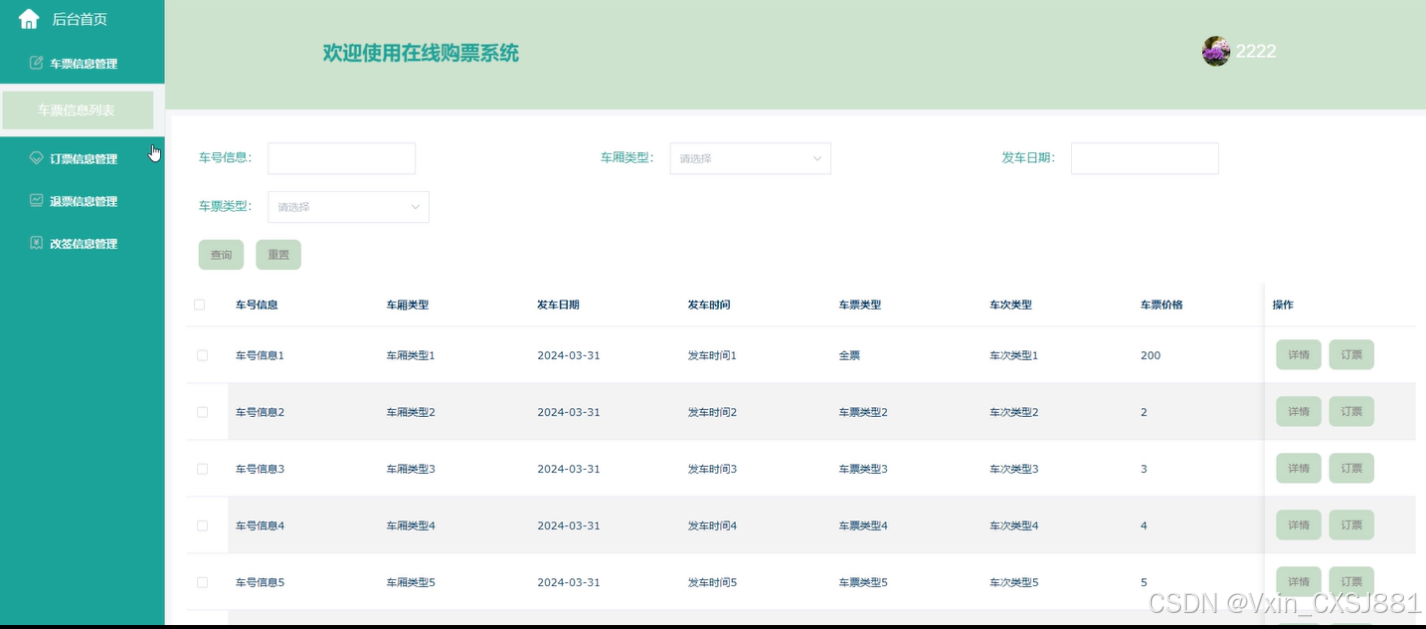

旅客用户登录系统后，点击“车票信息管理”，可以搜索和查看车票信息的功能，包括车次、出发时间、到达时间、座位类型、票价等。界面如下图4-7所示。

图4-7车票信息管理界面图

4.2.2 订票信息管理界面

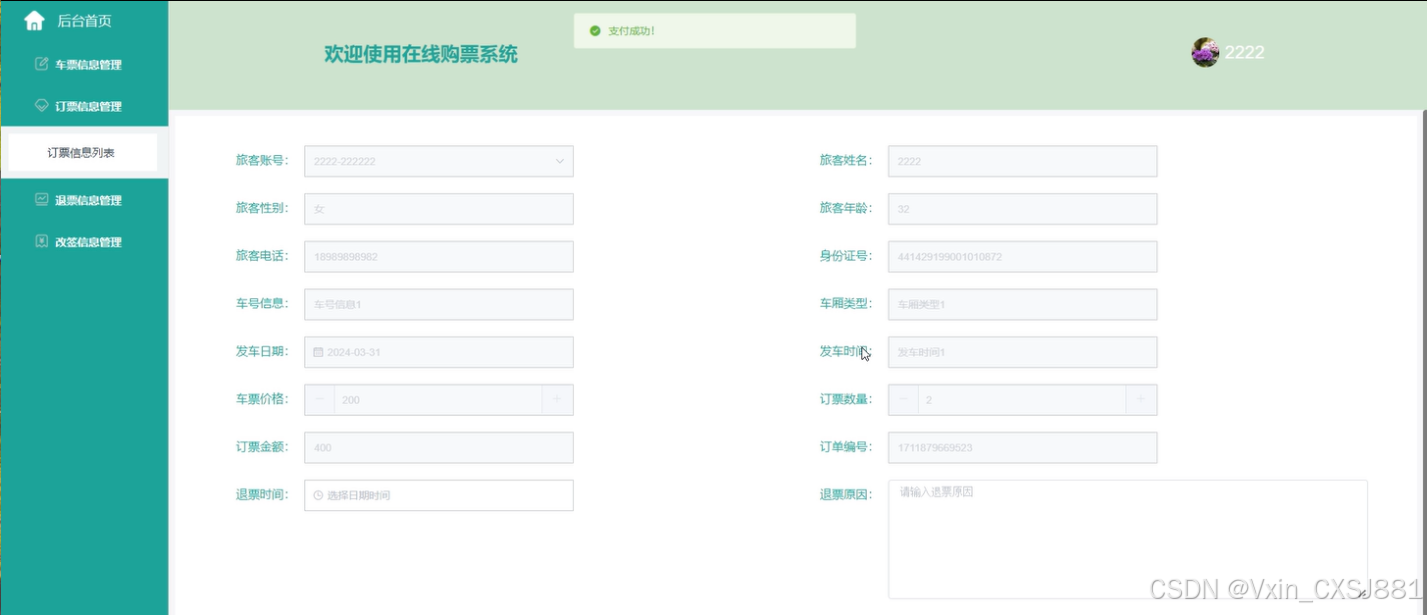

旅客用户点击“订票信息管理”，可以提交订单信息、查看订单详情，包括车次、座位信息、出发时间、到达时间等。界面如下图4-8所示。

图4-8订票信息管理界面图

4.2.3退票信息管理界面

旅客用户点击“退票信息管理”，可以申请退票，查询退票进度，查看退票规则等。界面如下图所示。

图4-9退票信息管理界面图

4.2.4改签信息管理界面

旅客用户点击“改签信息管理”，可以查询车次改签的相关信息，进行车次的改签操作。界面如下图所示。

图4-10改签信息管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、旅客用户查看车票信息功能测试表、管理员添加旅客用户界面测试、密码修改功能测试，如表4-1、4-2、4-3、4-4所示：

旅客用户登录功能测试：

表4-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

旅客用户查看车票信息功能测试：

表4-2旅客用户查看车票信息功能测试表

用例名称	旅客用户查看车票信息
目的	测试车票信息查看功能
前提	旅客用户登录
测试流程	点击车票信息列表
预期结果	可以查看到车票信息
实际结果	实际结果与预期结果一致

管理员添加旅客用户界面测试：

表4-3 管理员添加旅客用户界面测试表

用例名称	旅客用户添加测试用例
目的	测试旅客用户添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击系统用户，然后点击旅客用户，点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的旅客用户
实际结果	实际结果与预期结果一致

密码修改功能测试：

表4-4 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写基于springboot的在线购票系统的测试用例，已经检测完毕用户登录功能测试、旅客用户查看车票信息功能测试表、管理员添加旅客用户界面测试、密码修改功能测试，通过这4大模块为基于springboot的在线购票系统的后期推广运营提供了强力的技术支撑。

结论

至此，基于springboot的在线购票系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如springboot、JAVA语言、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]王雪峰.中老铁路互联网售票系统设计与应用[J].铁路计算机应用,2024,33(02):32-37.

[2]吴立胜.Android移动终端影院购票系统设计分析[J].家庭影院技术,2023,(20):32-35.

[3]彭宇,柳泳.高校博物馆票务系统的设计与实践——以清华大学艺术博物馆为例[J].博物院,2023,(04):110-116.

[4]赵凝.基于Spring Boot的购票系统的设计与实现[J].信息系统工程,2023,(07):32-35.

[5]Segun E S ,Oluwafunke A O ,Iyase L O , et al.An Automatic Traffic Violation Ticketing System Using Radio Frequency Identification (RFID) Technology[J].Journal of Engineering Research and Reports,2023,25(1):61-69.

[6]Simon F ,Johannes S ,Vincent S , et al.Exploring the use of self-sovereign identity for event ticketing systems.[J].Electronic markets,2022,32(3):11-19.

[7]张晓新.基于Dubbo的在线票务系统设计与实现[D].华中科技大学,2022.DOI:10.27157/d.cnki.ghzku.2022.004229.

[8]刘艳秋,卜永波,王冬青,等.基于微信小程序的电影票购票系统设计与实现[J].电脑编程技巧与维护,2021,(12):68-70.DOI:10.16184/j.cnki.comprg.2021.12.025.

[9]彭爱泉,曲行达.基于LabVIEW的列车自主选座系统的设计[J].电子制作,2021,(12):97-98.DOI:10.16589/j.cnki.cn11-3571/tn.2021.12.038.

[10]陈湘瑾,祖子帅,于孔亮,等.基于数据结构和Java的火车售票系统[J].科学技术创新,2021,(09):80-81.

[11]齐云龙,唐玮强,姚连达.景点门票售票系统设计研究[J].电子世界,2021,(01):63-64.DOI:10.19353/j.cnki.dzsj.2021.01.030.

[12]陈荣,方贤文.基于Petri网的分区间购票系统建模优化分析[J].阜阳师范大学学报(自然科学版),2020,37(04):6-9.DOI:10.14096/j.cnki.cn34-1069/n/1004-4329(2020)04-0006-04.

[13]侯艳阳.基于Web的影院购票小程序的设计与实现[J].无线互联科技,2020,17(17):96-97.

[14]陈梅,张文冲,钱育蓉,等.基于新型区块的售票系统的设计与实现[J].信息技术,2020,44(08):28-33+38.DOI:10.13274/j.cnki.hdzj.2020.08.006.

[15]鞠耀辉,陈伟利,张佳琦,等.基于Python的火车购票软件设计[J].科学技术创新,2020,(20):92-93.

[16]王润清.基于聚类分析的航空旅客在线购票行为研究[D].中国民航大学,2020.DOI:10.27627/d.cnki.gzmhy.2020.000311.

[17]杨永琪,董国泰,朱文豪.基于Java和数据库系统设计的航空售票系统[J].电脑知识与技术,2020,16(06):75-76.DOI:10.14004/j.cnki.ckt.2020.0646.

[18]李天翔,田林琳.在线购票网站的设计与实现[J].湖北农机化,2019,(14):81.

[19]樊肖锦.北京市地铁移动票务系统的设计与实现[D].首都经济贸易大学,2019.DOI:10.27338/d.cnki.gsjmu.2019.000487.

[20]鞠一帆.基于微服务架构的在线票务系统的设计与实现[D].北京交通大学,2019.

致  谢

转眼间，大学生用户活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。

源码+安装部署+调试运行+LW+PPT+讲解视频+开发文档
