Ensp配置PPP CHAP认证

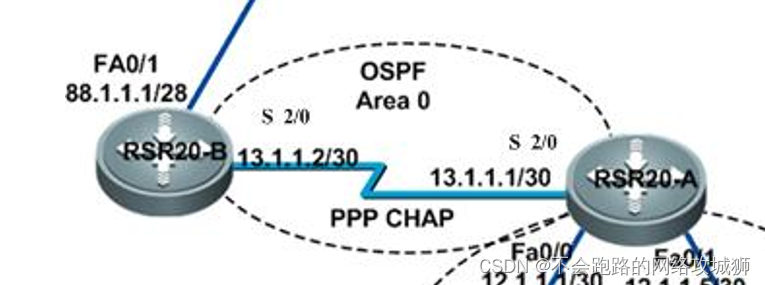

如图配置IP地址

启用 CHAP 认证，用户名/密码为：HuaWei/123456
确保RAR20-A和RAR20-B之间可以互通

按照如下步骤进行。

1）配置IP地址，确保设备互通

    <Huawei>system-view
    [Huawei]sysname RAR20-A
    [RAR20-A]interface Serial 4/0/0
    [RAR20-A-Serial4/0/0]ip add 192.168.12.1 24
    [RAR20-A-Serial4/0/0]quit
    <Huawei>system-view
    [Huawei]sysname RAR20-B
    [RAR20-B-]interface Serial 4/0/0
    [RAR20-B-Serial4/0/0]ip address  192.168.12.2 24
    [RAR20-B-Serial4/0/0]quit
2）配置CHAP 认证

    [RAR20-A]aaa
    [RAR20-A-aaa]local-user HuaWei password cipher 123456 //创建用户名和密码
    [RAR20-A-aaa]local-user HuaWei service-type ppp     // 指定用户的服务类型为PPP
    [RAR20-A-aaa]quit
    [RAR20-A]interface Serial 4/0/0
    [RAR20-A-Serial4/0/0]ppp authentication-mode chap //开启CHAP 认证
    [RAR20-A-Serial4/0/0]ppp chap user HuaWei          //指定用于CHAP认证的用户名
    [RAR20-A-Serial4/0/0]quit
    [RAR20-B-interface Serial 4/0/0
    [RAR20-B--Serial4/0/0]ppp chap user HuaWei          //被认证端使用的用户名
    [RAR20-Serial4/0/0]ppp chap password cipher 123456 //被认证端使用的密码
    [RAR20-Serial4/0/0]quit
    [RAR20]interface Serial 4/0/0
    [RAR20-B-Serial4/0/0]shutdown                        //关闭接口
    [R2-Serial4/0/0]undo shutdown                  //打开接口
3）测试RAR20-A与RAR20-B-之间的连通

[RAR20-A]ping 13.1.1.2
  PING 13.1.1.2: 56  data bytes, press CTRL_C to break
    Reply from 13.1.1.2: bytes=56 Sequence=1 ttl=255 time=110 ms
    Reply from 13.1.1.2: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 13.1.1.2: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 13.1.1.2: bytes=56 Sequence=4 ttl=255 time=20 ms
    Reply from 13.1.1.2: bytes=56 Sequence=5 ttl=255 time=30 ms

  --- 13.1.1.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/42/110 ms
