三端柔型直流输电模型VSC- HVDC(MATLAB搭建)基于MATLAB搭建的三端300kV 的VSC- HVDC输电模型

三端柔型直流输电模型VSC- HVDC(MATLAB搭建)

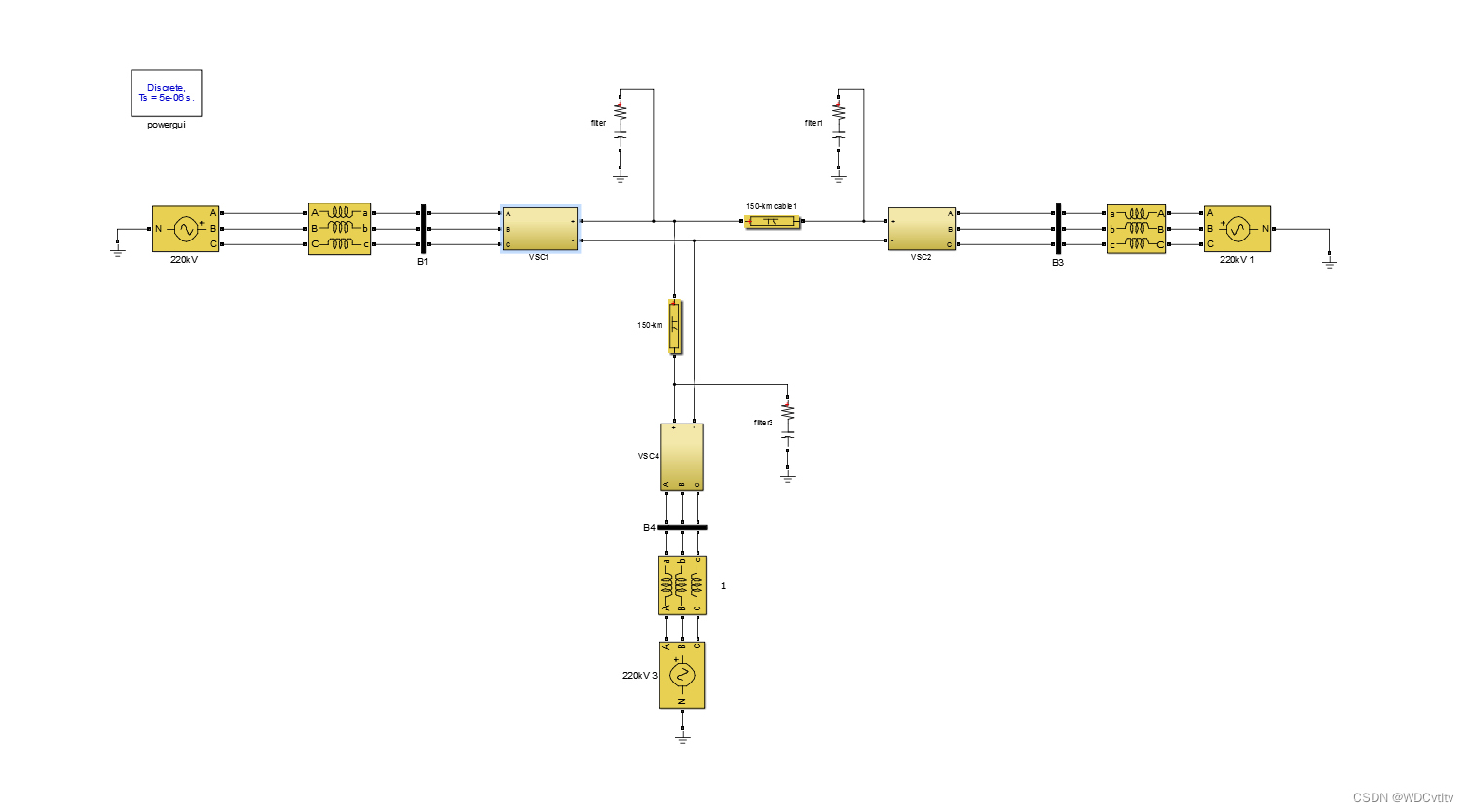

基于MATLAB搭建的三端300kV 的VSC- HVDC输电模型,送端交流电网电压等级为220 150KV,受端也一样。

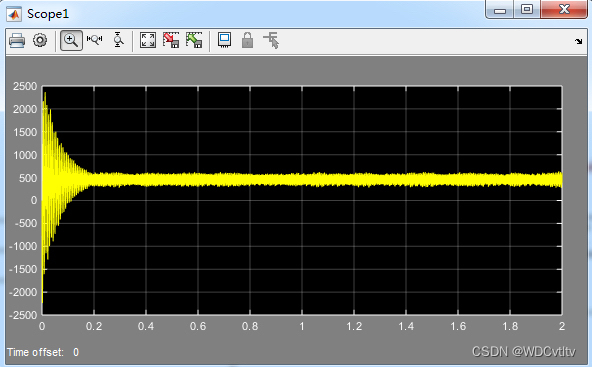

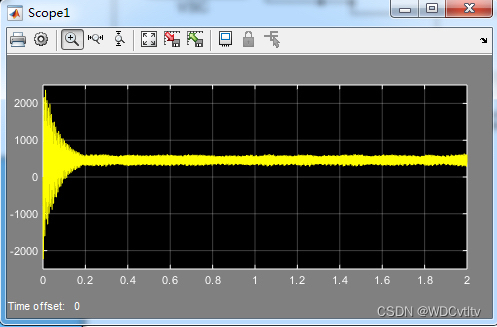

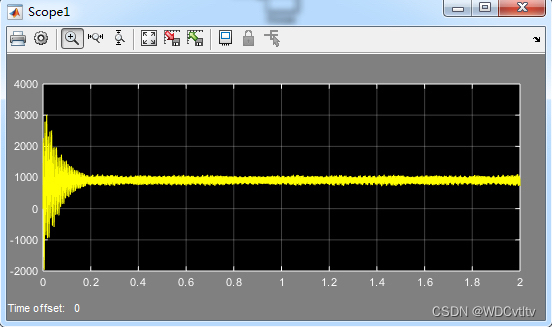

送端直流电流为1000A,受端两个都为500A,总功率为300M W。

三端柔型直流输电模型VSC-HVDC(MATLAB搭建)

摘要: 本文基于MATLAB搭建了三端柔型直流输电模型VSC-HVDC。首先描述了VSC-HVDC的基本概念和应用背景,然后详细介绍了VSC-HVDC的组成部分及其工作原理,接着详细阐述了搭建VSC-HVDC模型需要遵循的基本原则。在此基础上,给出了三端300kV的VSC-HVDC输电模型,并对其进行了模拟仿真。仿真结果表明,三端柔型直流输电模型VSC-HVDC在电力传输方面具有较高的稳定性和可靠性,能够更好地满足电网对高效稳定输电的需求。

关键词:VSC-HVDC,柔性直流输电,MATLAB,模型搭建,仿真分析

1 引言 随着电力行业的快速发展,电力传输技术也在不断进步。传统的高压交流输电存在诸多不足,如输电距离受限、输电损耗大等问题,这些问题不仅制约了电力行业的发展,也为人们的生产和生活带来了不便。柔性直流输电作为一种新型的电力传输方式,能够更好地解决上述问题,具有更高的传输效率和传输稳定性,因此被广泛应用于电力行业中。VSC-HVDC是柔性直流输电的一种重要形式,其具有能量传输能力强、响应速度快、稳态和暂态性能良好等优点,在实际应用中具有重要的地位和作用。为了更好地研究VSC-HVDC,本文基于MATLAB搭建了一个三端柔型直流输电模型VSC-HVDC。

2 VSC-HVDC的组成和工作原理 2.1 VSC-HVDC的组成 VSC-HVDC主要由直流电压源、VSC换流器、交流滤波器和控制系统等部分组成。其中,直流电压源是VSC-HVDC的核心部分,它是通过变流器将交流电转化为直流电,并通过直流电缆输送到另一端。而VSC换流器是实现VSC-HVDC双向功率流的关键模块,它能够将直流电转换为交流电,并保持直流电的稳定性。此外,交流滤波器对交流电的波动进行过滤,以保证输电的稳定性。

2.2 VSC-HVDC的工作原理 VSC-HVDC的工作原理是将高压交流电转化为中压直流电,再将中压直流电转化为低压交流电,从而实现电力的输送。整个系统可以分为两个部分:换流和逆变。换流部分将交流电转化为直流电,具体来说,变流器通过PWM控制,将交流电转化为中压直流电,并将其输送到电缆中。而逆变部分将直流电转化为交流电,具体来说,变流器通过PWM控制,将直流电转化为低压交流电,并将其输出到电网中。换流和逆变两个部分都需要进行控制,以保证输电的稳定性和可靠性。

3 VSC-HVDC模型搭建原则和方法 3.1 VSC-HVDC模型搭建原则 在VSC-HVDC模型搭建过程中,需要遵循以下原则:精简、通用、模块化。具体来说,需要尽量简化模型,以减少运算量,提高仿真效率;同时,需要保证模型的通用性,以方便扩展和迁移;最后,需要将模型模块化,以方便调试和优化。

3.2 VSC-HVDC模型搭建方法 VSC-HVDC模型的搭建方法可以分为四个步骤:建立电路拓扑结构、建立模型参数、搭建控制系统、进行仿真分析。在建立电路拓扑结构时,需要确定整个系统的组成和连接方式;在建立模型参数时,需要确定每个组成部分的特性参数;在搭建控制系统时,需要根据系统要求设计控制策略;最后,在进行仿真分析时,需要检验模型的可靠性和稳定性,并进行调试和优化。

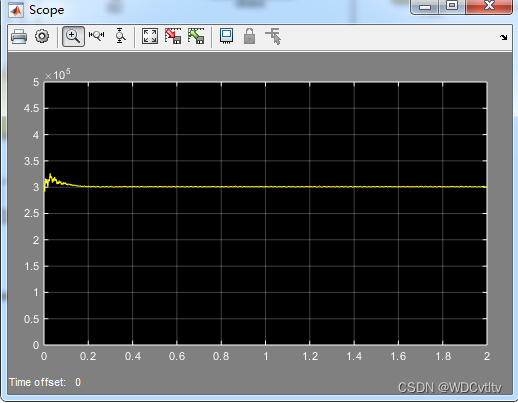

4 三端300kV的VSC-HVDC模型仿真分析 为了验证VSC-HVDC模型的可靠性和稳定性,本文基于MATLAB搭建了一个三端300kV的VSC-HVDC模型,并进行了仿真分析。具体来说,该模型的送端交流电网电压等级为220kV,受端也一样;送端直流电流为1000A,受端两个都为500A,总功率为300MW。通过仿真分析,可以得到如下结果:在正常工作条件下,VSC-HVDC模型具有良好的电力传输能力和稳定性,能够满足电网对高效稳定输电的需求;在出现故障时,VSC-HVDC模型能够快速响应并实现故障隔离和恢复。

5 结论 本文基于MATLAB搭建了一个三端柔型直流输电模型VSC-HVDC,并进行了仿真分析。结果表明,VSC-HVDC模型在电力传输方面具有较高的稳定性和可靠性,能够更好地满足电网对高效稳定输电的需求。本文的研究成果对于柔性直流输电的进一步研究和发展具有重要意义。

相关代码,程序地址:http://lanzouw.top/672341533656.html


  • 0
    点赞
  • 2
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
描述 200 MVA(+/- 100 kV DC)强制换向电压源转换器(VSC)互连用于将功率从230 kV,2000 MVA,50 Hz系统传输到另一个相同的AC系统。整流器和逆器是使用闭合IGBT /二极管的三级中性点钳位(NPC)VSC转换器。正弦脉冲宽度调制(SPWM)切换使用频率为基频27倍(1350 Hz)的单相三角载波。与转换器一起,该站包括AC侧:降压Yg-D压器,AC滤波器,转换器电抗器;在直流侧:电容器,直流滤波器。不模拟压器分接开关和饱和特性。 40 Mvar并联交流滤波器是围绕两个主要谐波的第27和第54高通调谐。 0.15 p.u.转换器反应器0.15 p.u.压器漏电抗允许VSC输出电压相对于AC系统公共耦合点(PCC)(站1的总线B1和站2的B2)的相位和幅度发生偏移,并允许控制换器的有功和无功功率输出。储存器DC电容器连接到VSC端子。它们会影响系统动态和直流侧的电压纹波。高频阻塞滤波器被调谐到三次谐波,即存在于正极和负极电压中的主谐波。整流器和逆器通过75km电缆(即2π部分)和两个8mH平滑电抗器相互连接。断路器用于在逆器AC侧施加三相接地故障。在站1系统中使用三相可编程电压源模块来施加电压下降。 离散控制系统产生三个正弦调制信号,这三个正弦调制信号是桥相电压的参考值。可以计算调制信号的幅度和相位以控制:PCC处的无功和实际AC功率流,或PCC处的无功功率流和极对极直流电压。也可以控制PCC处的AC电压幅度,但是该选项不包括在我们的模型中。用户手册的“VSC-Based HVDC Link”案例研究中提供了控制系统的描述。电源系统和控制系统都被离散化,采样时间Ts_Power = 7.406e-6s,Ts_control = 74.06e-6s。它们是承运期的倍数。请注意,模型的“模型初始化”功能会自动在MATLAB®工作空间中设置这两个采样时间。
