（017）Unity3d 应用SkinnedMeshRender的物体在手机上部分不显示

已于 2024-05-18 10:05:48 修改
阅读量645 收藏 2
点赞数
分类专栏： unity 文章标签： unity
于 2023-04-06 17:33:30 首次发布
原文链接：https://blog.csdn.net/lxzamc/article/details/119871457
版权
文章指出，当使用skinnedmeshRender组件时，若模型的骨骼数量不足，可能会导致在手机上运行异常。问题的关键在于FBX模型的SkinWeights值，需确保它在ProjectSettings的SkinWeights限制内。解决方案是检查并调整FBX导入设置，特别是在levels选项卡中的SkinWeights设置，以保证其兼容性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

问题

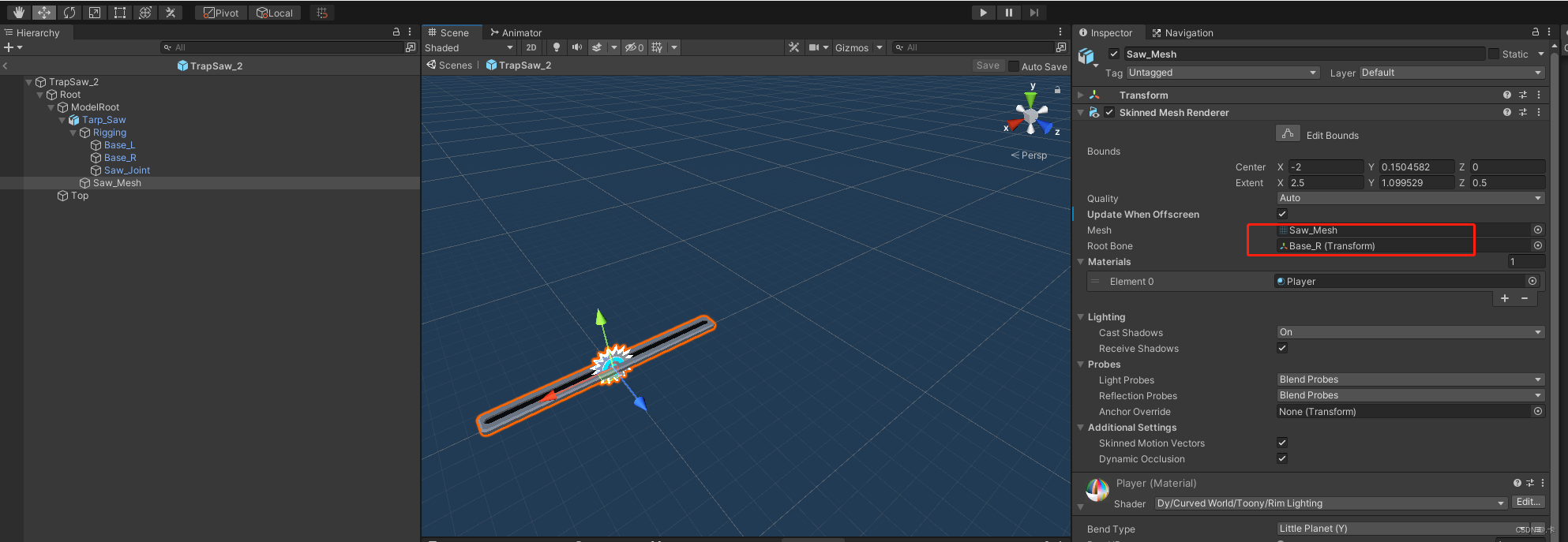

下图的陷阱，使用了 skinnedmeshRender 组件：
在这里插入图片描述在电脑上运行正常，手机上打出的包：
在这里插入图片描述

原因

骨骼bone数量过少，打包设置原因：

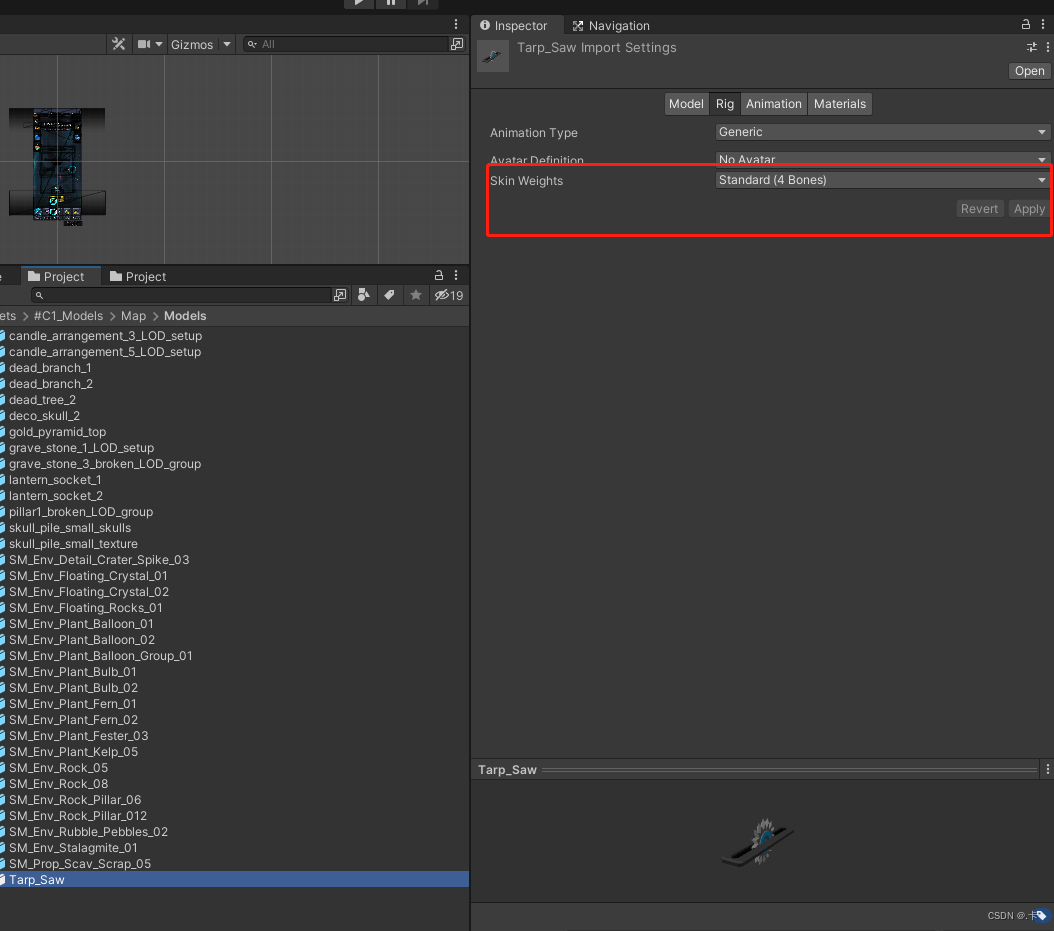

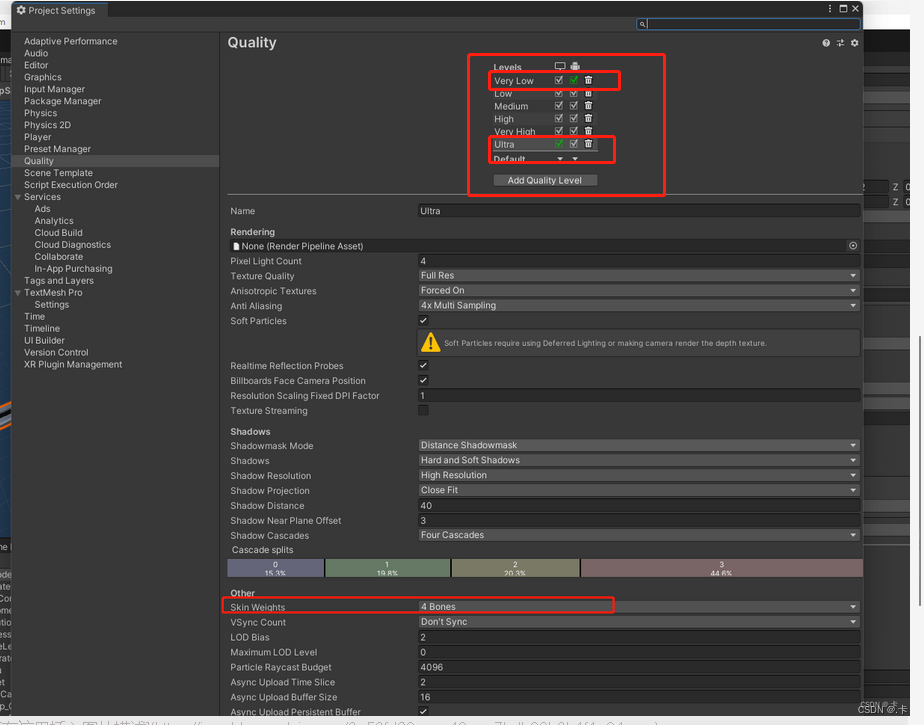

记住是在 levels 对应的选项卡里面选择 Skin Weights。保证 Fbx 里面的 Skin Weights 的值小于等于 Project Settings | Skin Weights。

在这里插入图片描述

在这里插入图片描述
