通过 iperf 在 RP2040 上以 10Mbps 以太网比较 W6100 和 ENC28J60。 W6100 支持 10/100Mbps 和 IPv4/IPv6。

转发: W6100 and ENC28J60 Performance on RP2040 at 10Mbps Ethernet (wiznet.io)

项目介绍

原来的： https://github.com/wiznetmaker/RP2040-LWIP-C

W6100 和 ENC28J60 在 RP2040 上 10Mbps 以太网上的性能比较

W6100和ENC28J60都是专为网络通信而设计的芯片组。 WIZnet 提供的 W6100 支持 10Mbps 和 100Mbps 以太网，而 Microchip 提供的 ENC28J60 仅支持 10Mbps 以太网。两种芯片组都通过 SPI 接口进行通信，并可跨多个领域使用。在本次比较中，我们将使用 iperf 测试基于 RP2040 SDK LWIP 来测量和比较这些芯片组的性能。

用于测试的 GitHub 存储库简介

对于此测试，可以在 RP2040-LWIP-C 上获取专门准备的 GitHub 存储库。该存储库包含基于 RP2040 SDK LWIP 和 iperf 的代码和设置说明，用于测量 W6100 和 ENC28J60 的性能。用户可以通过该存储库直接进行测试并验证结果。对于ENC28J60，参考Judding/pi-pico-enc28j60.

测试执行方法

从 RP2040-LWIP-C 克隆 GitHub 存储库。本次测试使用了与 Raspberry Pi Pico 兼容的 WIZnet 的 W6100-EVB-Pico。

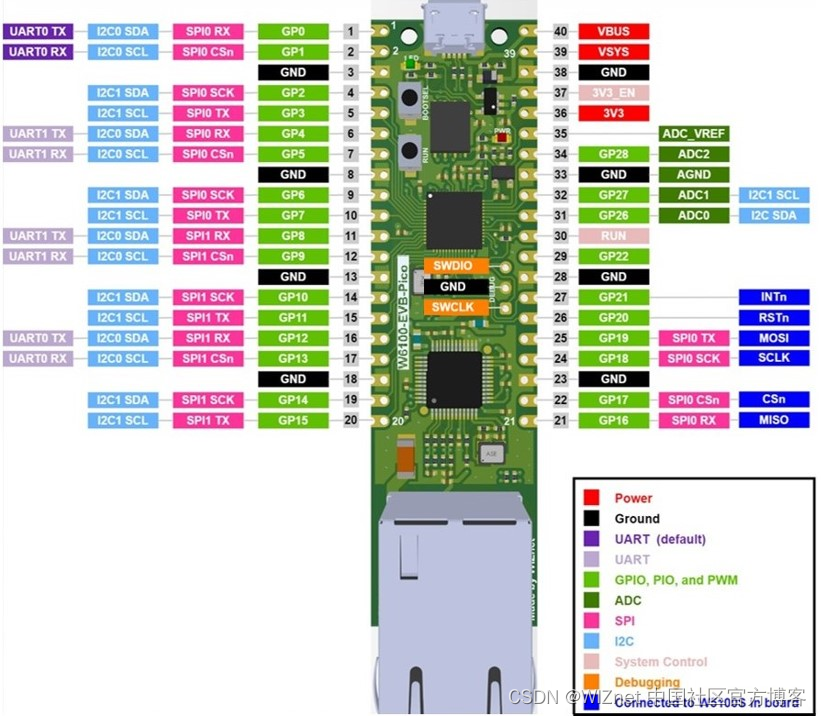

W6100 连接到 RP2040 SPI0。使用的引脚如下：

SPI0 MISO - GPIO16

SPI0 CSn - GPIO17

SPI0 SCLK - GPIO18

SPI0 MOSI - GPIO19

ENC28J60 连接到 SPI1。使用的引脚如下：

SPI1 MISO - GPIO12

SPI1 CSn - GPIO13

SPI1 SCLK - GPIO10

SPI1 MOSI - GPIO11

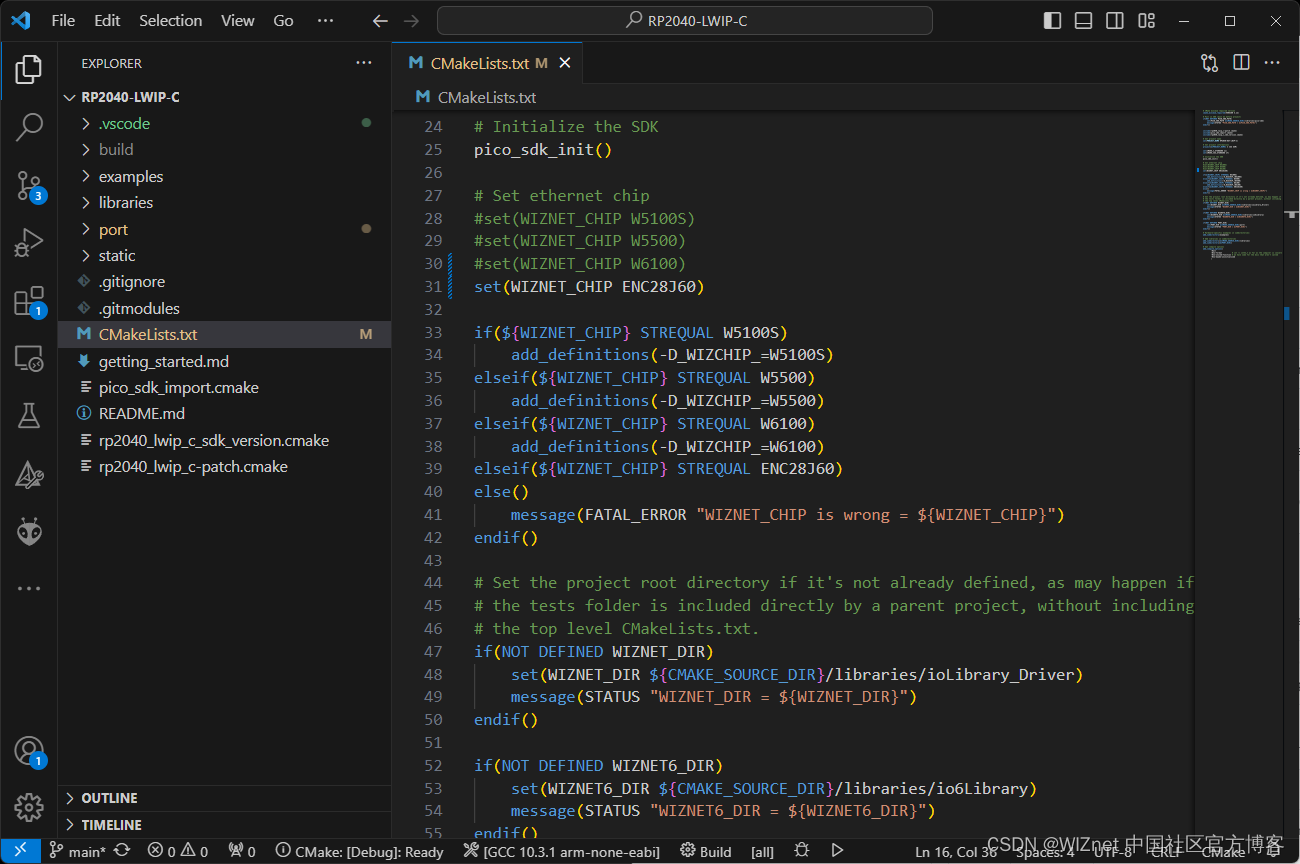

将ENC28J60连接到W6100-EVB-Pico后，修改CMakeLists.txt和port/port_common.h中的设置。

对于 W6100 测试，请将 CMakeLists.txt 中的 WIZNET_CHIP 设置为 W6100。

对于 ENC28J60 测试，请将 CMakeLists.txt 中的 WIZNET_CHIP 设置为 ENC28J60。

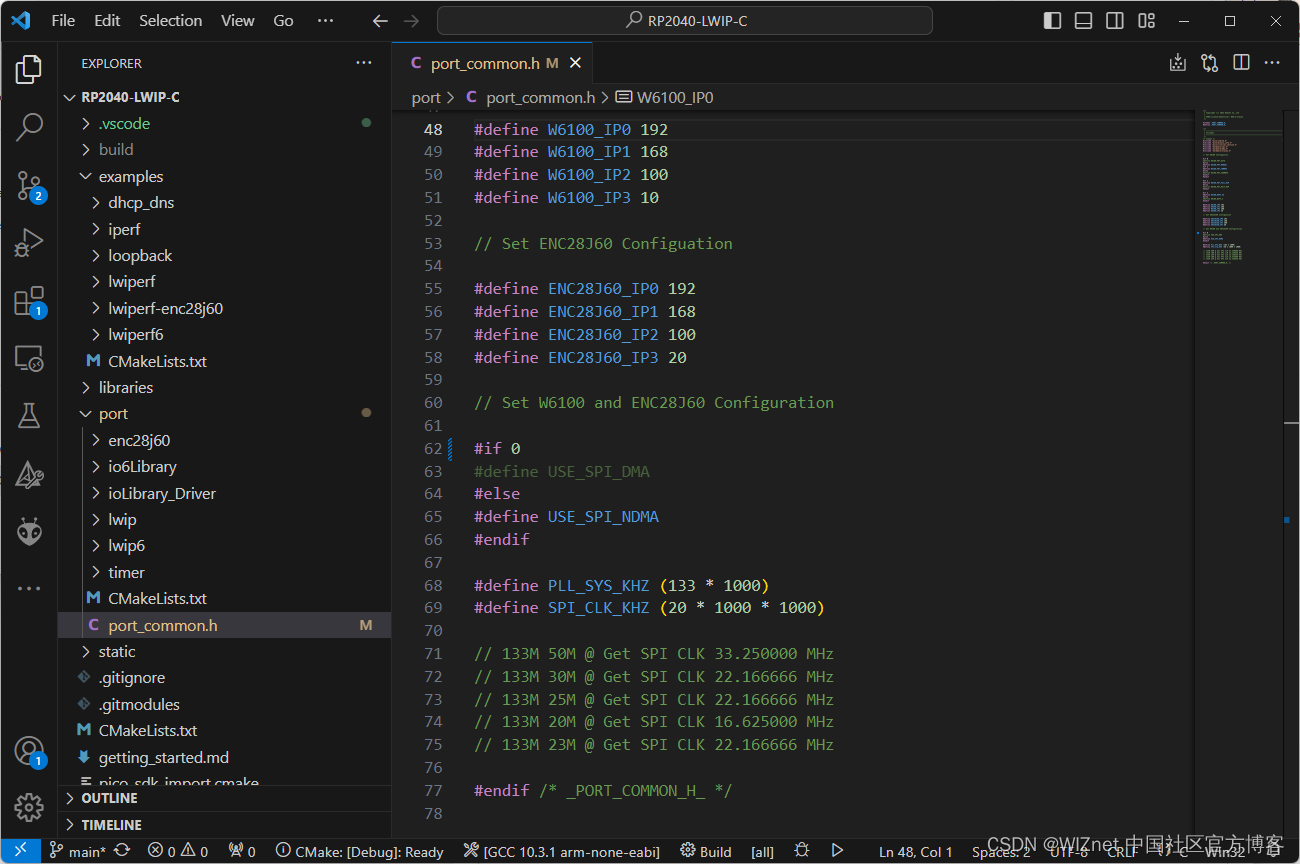

在 port/port_common.h 中，您可以更改 W6100 和 ENC28J60 的设置。此配置将 RP2040 PLL 设置为 133MHz，将 SPI Clk 设置为 20MHz。实际的 SPI 时钟设置为 16.625 MHz。

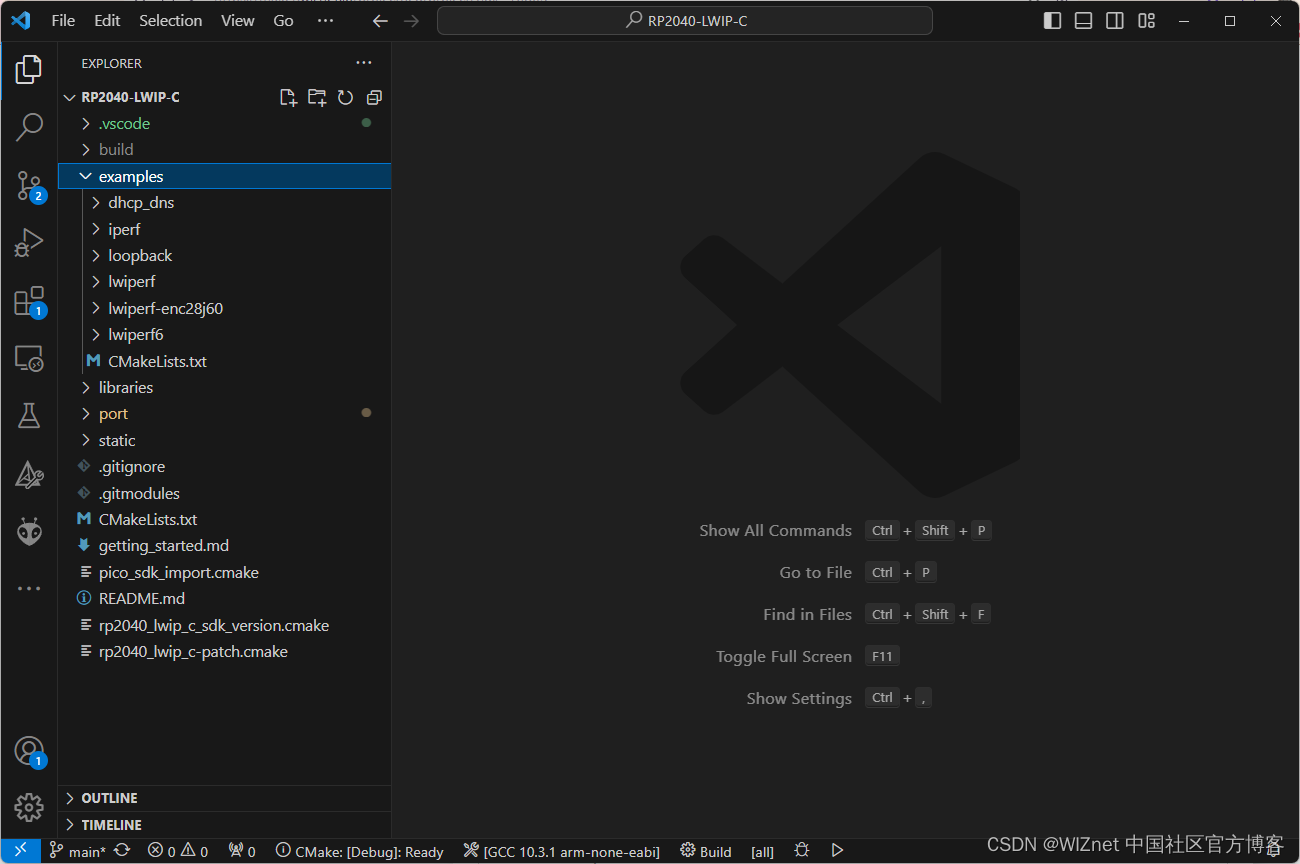

Iperf测试的示例如下：

示例/iperf：W6100 TOE iperf 测试

示例/lwiperf6：W6100 LWIP iperf 测试

示例/lwiperf-enc28j60：ENC28J60 LWIP iperf 测试

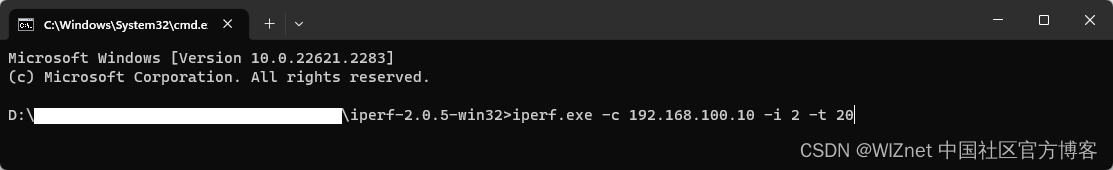

测试使用Iperf 2.0.5版本，执行以下参数五次，记录结果：

W6100：iperf -c 192.168.100.10 -i 2 -t 20

ENC28J60：iperf -c 192.168.100.20 -i 2 -t 20

检测结果

五次运行的平均结果如下：

W6100 TOE iperf 测试：8.91 Mbits/秒

W6100 LWIP iperf 测试：4.24 Mbits/秒

ENC28J60 LWIP iperf 测试：3.76 Mbits/秒

与 ENC28J60 LWIP iperf 测试相比，W6100 LWIP iperf 测试显示性能提高了约 0.48 Mbits/sec。 W6100 TOE iperf 测试结果约为 W6100 LWIP iperf 测试的两倍。

W6100 支持 10Mbps 和 100Mbps 以太网，而 ENC28J60 仅支持 10Mbps。此外，W6100 支持更高速度的 SPI 时钟。值得注意的是，通过利用 W6100 的 TOE（TCP 卸载引擎）功能，您可以在 10Mbps 下实现高达 8.91 Mbits/sec 的高性能。这些测量结果可能会因网络环境而异。

W6100 支持 IPv4/IPv6 和 10Mbps/100Mbps 以太网。

感谢您的阅读。
