如何使用 Surf5 作为 S2E​

本指南应在用户阅读并完成指南后完成

如何安装 USB 驱动程序 和 如何使用 ISP 工具.

1.下载WIZ750SR-1xx FW

下载 WIZ750SR-1xx FW最新版本。您需要结合了 App 和 Boot 的 WIZ750SR-1xxvxxx_incl_Boot.bin 文件。

​

2. 闪烁 Surf5

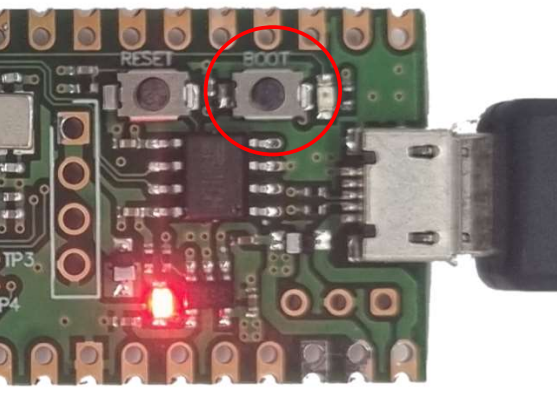

进入 Boot 模式以使用 ISP 工具

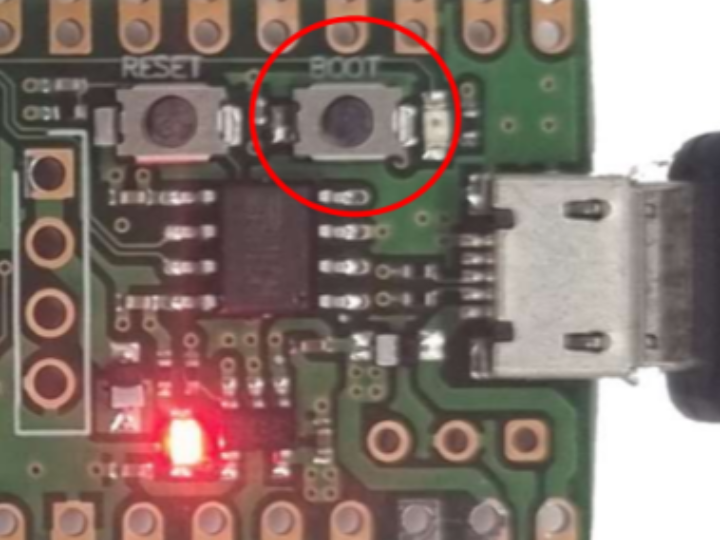

按住 Boot SW 并通电，或者在通电的情况下按住 BOOT SW 并短暂按下 RESET SW。

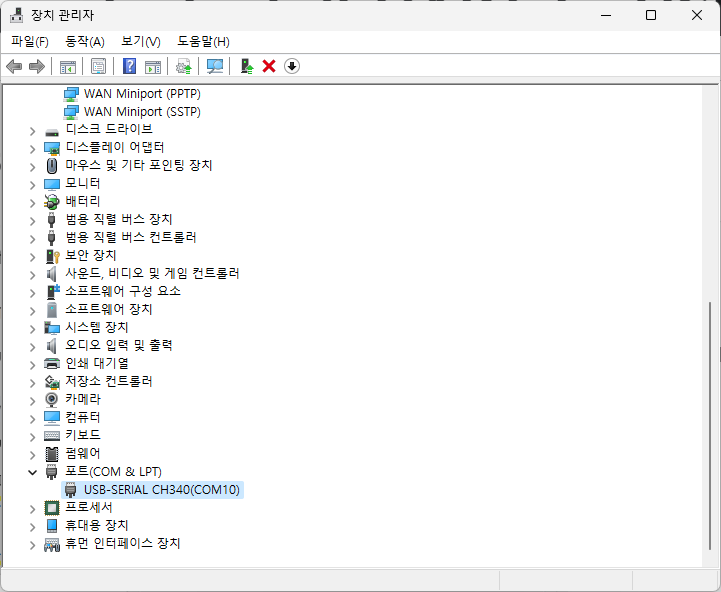

在设备管理器中检查 Surf5 的 com 端口号。
com 端口号可能因您连接的 PC 而异。




选择串行端口，将波特率设置为 115200，然后单击打开。
如果您的 Surf5 与 ISP 工具连接成功，您可以在 ISP 工具左下角看到串行打开完成消息。




连接ISP工具后，按浏览按钮选择二进制文件(WIZ750SR-1xxvxxx_incl_Boot.bin)。

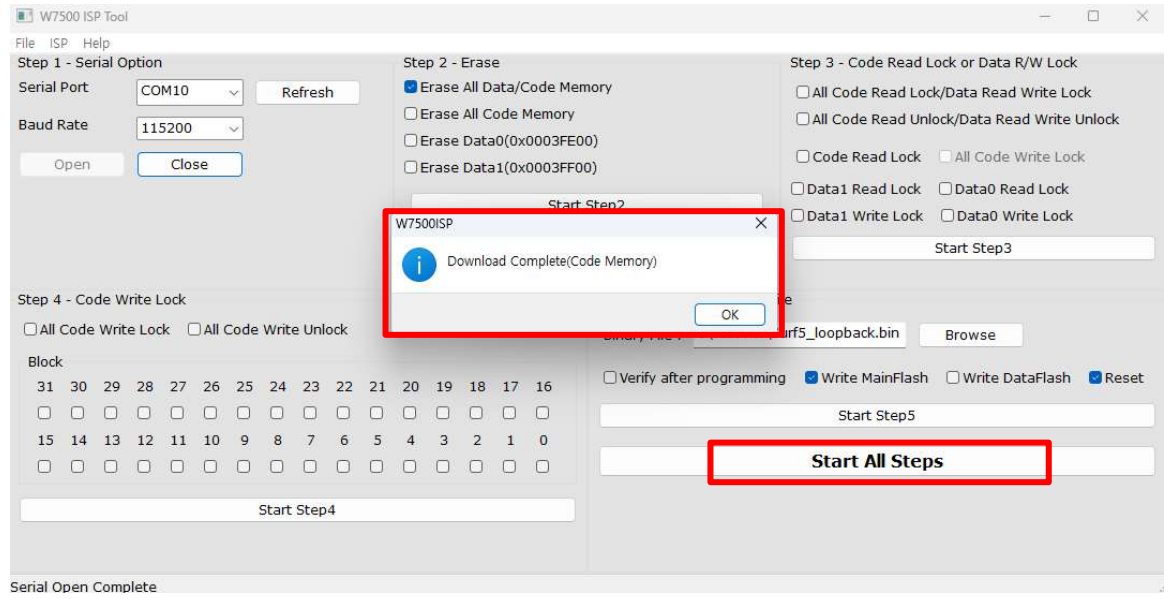

当您按下“开始所有步骤”按钮时，Surf5 将删除旧数据并下载您选择的二进制文件。
下载成功完成后，将出现“下载完成”弹出窗口。

3.输入MAC地址

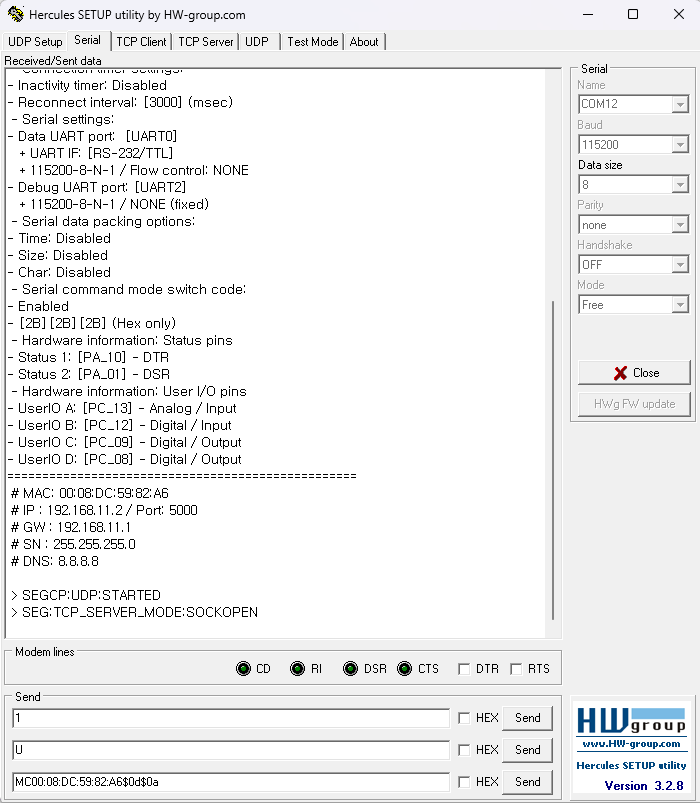

当您收到消息“输入第一个 MAC 地址？”时，输入 MC00:08:DC:xx:xx:xx$0d$0a 以输入您的 MAC 地址。



输入MAC地址后，即可看到状态信息。

4. 将 Surf5 PA00 引脚设置为低电平

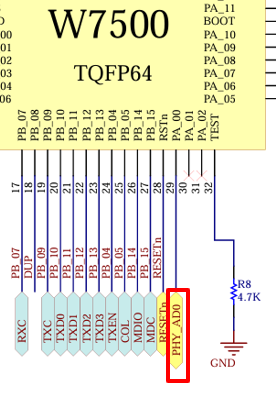

在 WIZ750SR-1xx FW 中，W7500 使用 PA00 读取来自 IP101GRI（PHY IC）的链接信号来验证链接。
因此，WIZ750SR-1xx 模块通过来自 IP101GRI 的链接信号连接到 Surf5 的 PA00。



但是，Surf5 没有连接到 PA00 的 Link 信号，并且来自 IP101GRI(PHY) 的 Link 信号未连接到连接器。因此，您需要通过将 PA00 连接到 GND 来驱动 S2E FW，从而强制 Surf5 进入链接状态。（这将在下一次修订中通过将链接信号连接到连接器来改进）

5. 搜索 Surf5

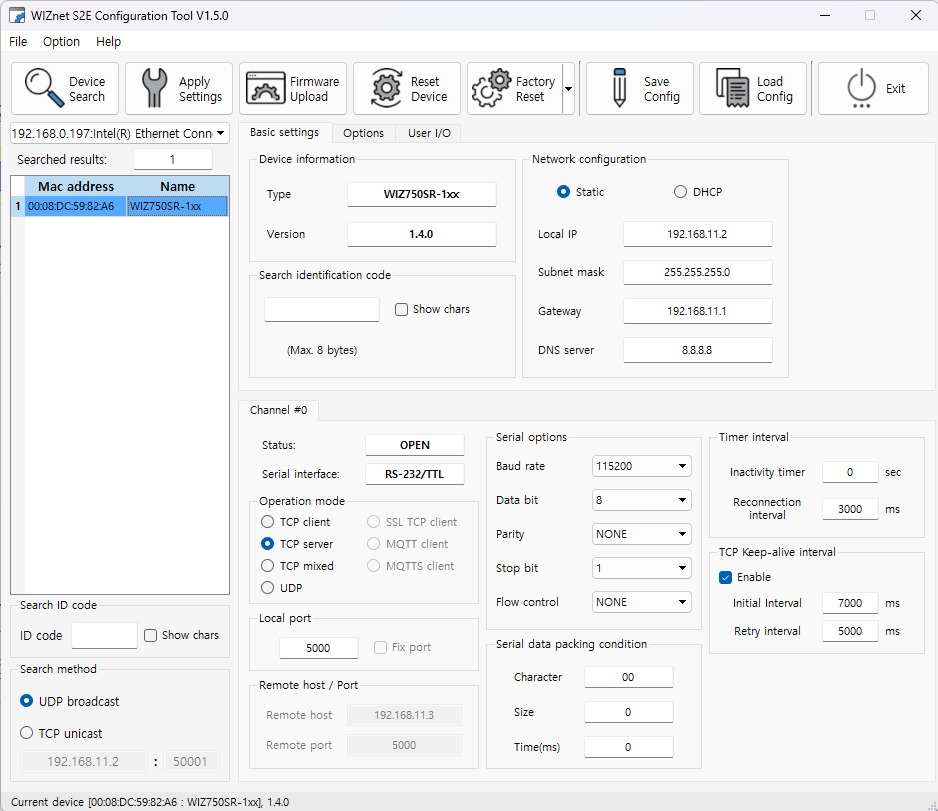

使用 Wizconfig 工具搜索 Surf5。Surf5 被检测为 WIZ750SR-1xx 是正常的。

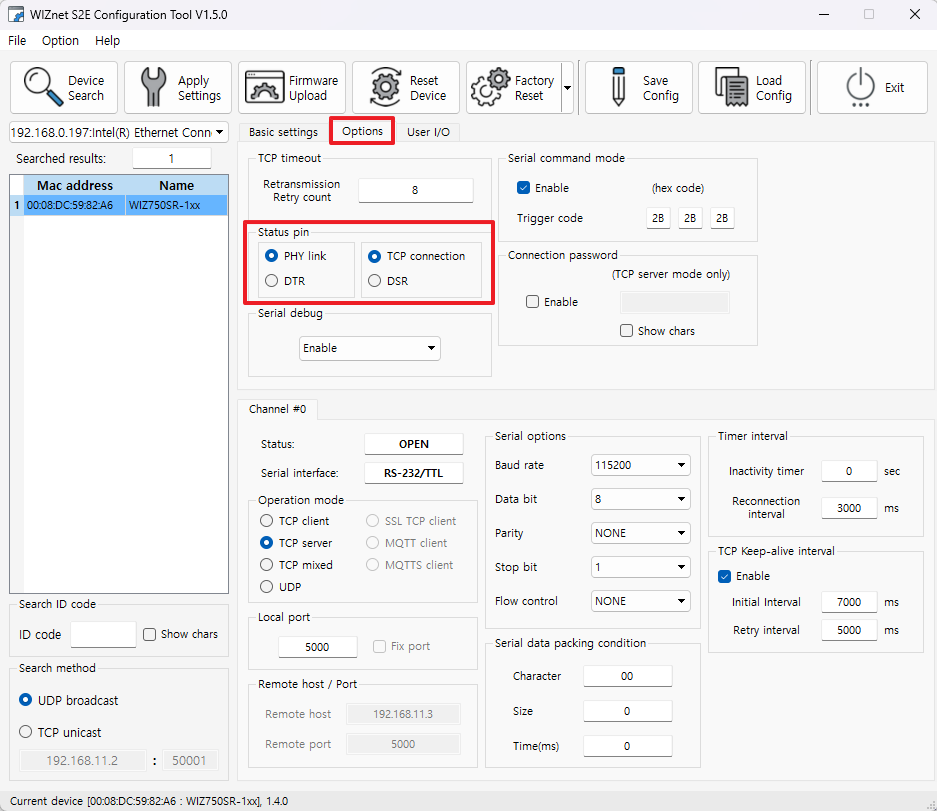

如果您不使用 DTR、DSR 而仅使用 UART TX 和 RX，请按照图所示设置状态引脚。
