在 QtScrcpy 项目中，DeviceObserver 是 QtScrcpy 项目中的核心接口类，作为连接底层设备操作和上层 UI 交互的关键桥梁。其作为核心观察者接口，在 QtScrcpyCore（核心层）和 QtScrcpy（UI层）之间扮演着桥梁角色，其设计体现了清晰的分层架构和观察者模式的应用。

DeviceObserver类角色定位

1.1 设计模式

观察者模式：作为抽象观察者接口，允许具体观察者（如 VideoForm）订阅设备事件
桥接模式：连接设备核心功能模块与UI表示层

1.2 架构层次

QtScrcpy (UI层)
│
├── VideoForm
├── Controller
│
QtScrcpyCore (核心层)
│
├── DeviceObserver (接口)
├── Device (被观察者)
└── InputManager

QtScrcpyCore（核心层）

职责：处理底层设备连接、视频流解码、输入控制等核心逻辑。
关键类：
- Device：代表物理设备，管理ADB连接和原始数据流。
- InputManager：负责将输入事件转换为ADB命令。
- DeviceObserver：作为抽象接口，定义核心层向UI层通知的事件（如视频帧、输入事件等）。

QtScrcpy（UI层）

职责：实现用户界面、渲染视频、处理用户交互。
关键类：
- VideoForm：继承自 DeviceObserver，接收视频帧并渲染到界面。
- Controller：处理用户输入（鼠标/键盘），通过核心层转发到设备。

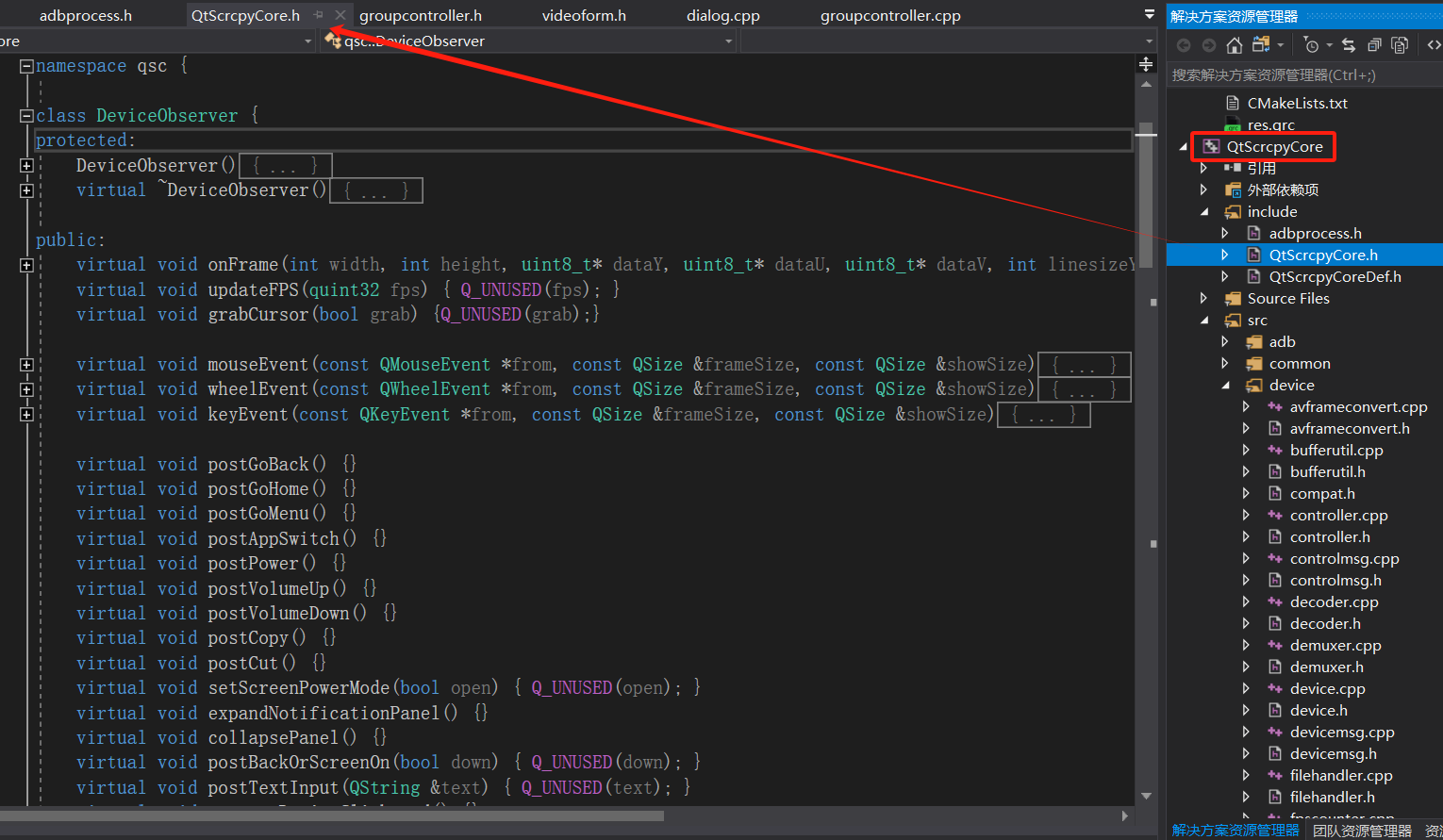

接口功能分类

DeviceObserver 定义了 两类关键接口，分别用于 数据上行 和 控制下行：

数据上行（Core → UI）

核心层通过这些接口向UI层推送实时数据：

// 视频帧回调（YUV格式）
virtual void onFrame(int width, int height, uint8_t* dataY, uint8_t* dataU, uint8_t* dataV, ...);

// 帧率更新
virtual void updateFPS(quint32 fps);

// 设备剪贴板内容回调
virtual void onDeviceClipboardUpdated(const QString& text);

控制下行（UI → Core）

UI层通过实现这些接口向核心层发送控制命令：

// 输入事件（UI层捕获用户操作后调用）
virtual void mouseEvent(const QMouseEvent* event, const QSize& frameSize);
virtual void keyEvent(const QKeyEvent* event);

// 系统命令（如返回键、音量控制）
virtual void postGoBack();
virtual void postVolumeUp();

2.1 视频数据通道

virtual void onFrame(int width, int height,
                    uint8_t* dataY, uint8_t* dataU, uint8_t* dataV,
                    int linesizeY, int linesizeU, int linesizeV);

参数说明：
- YUV420格式视频帧数据
- linesize包含内存对齐的步长信息
调用频率：每帧调用，典型60fps设备约16ms调用一次

2.2 输入事件通道

virtual void mouseEvent(const QMouseEvent* from,
                       const QSize& frameSize,
                       const QSize& showSize);

坐标转换：
- frameSize：设备物理分辨率（如1080x1920）
- showSize：实际显示区域（可能缩放后）
事件映射：将Qt事件转换为Android输入协议

2.3 系统控制通道

virtual void postGoBack();  // KEYCODE_BACK
virtual void postPower();   // KEYCODE_POWER
virtual void setScreenPowerMode(bool open);  // 屏幕唤醒/休眠

典型工作流程

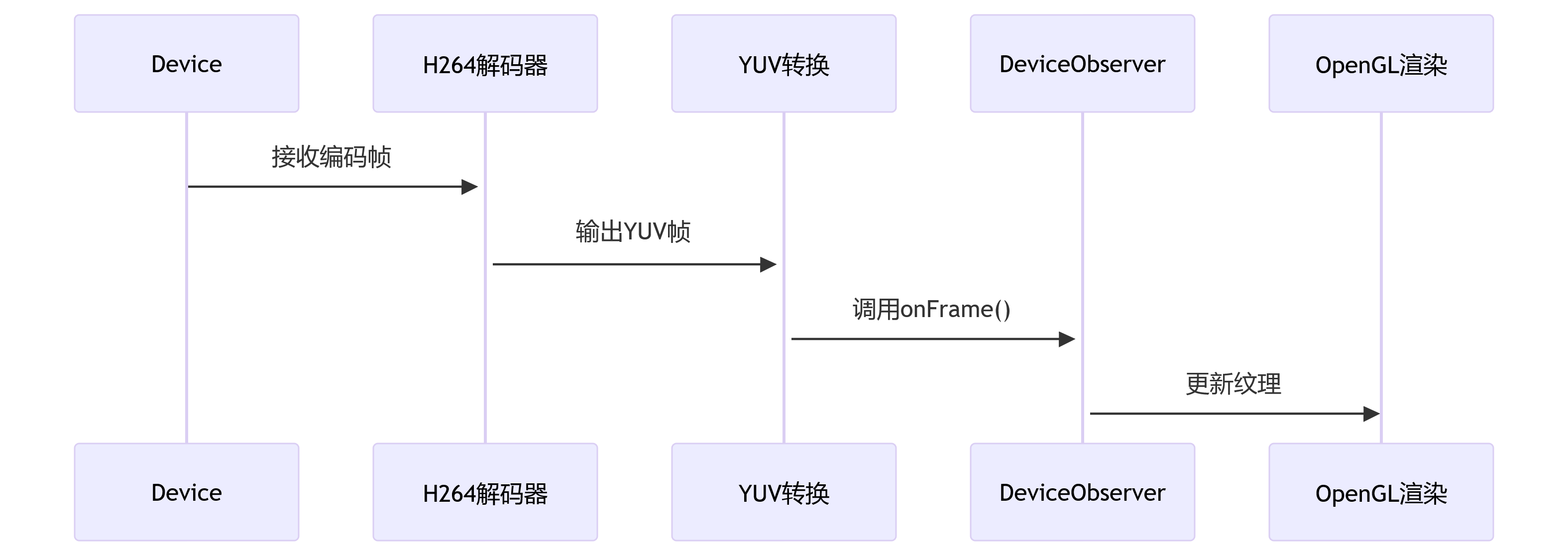

3.1 视频流处理流程

核心层：通过ADB获取设备视频流，解码为YUV格式。
通知UI：调用 VideoForm::onFrame()，传递YUV数据。
UI层：在 QYUVOpenGLWidget 中渲染帧数据。

3.2 输入事件流程

UI层：VideoForm 捕获鼠标点击事件。
转发到核心层：调用 mouseEvent()，核心层通过 InputManager 将其转换为ADB触摸事件。
设备执行：ADB命令发送到设备，触发实际点击。

UI层中使用

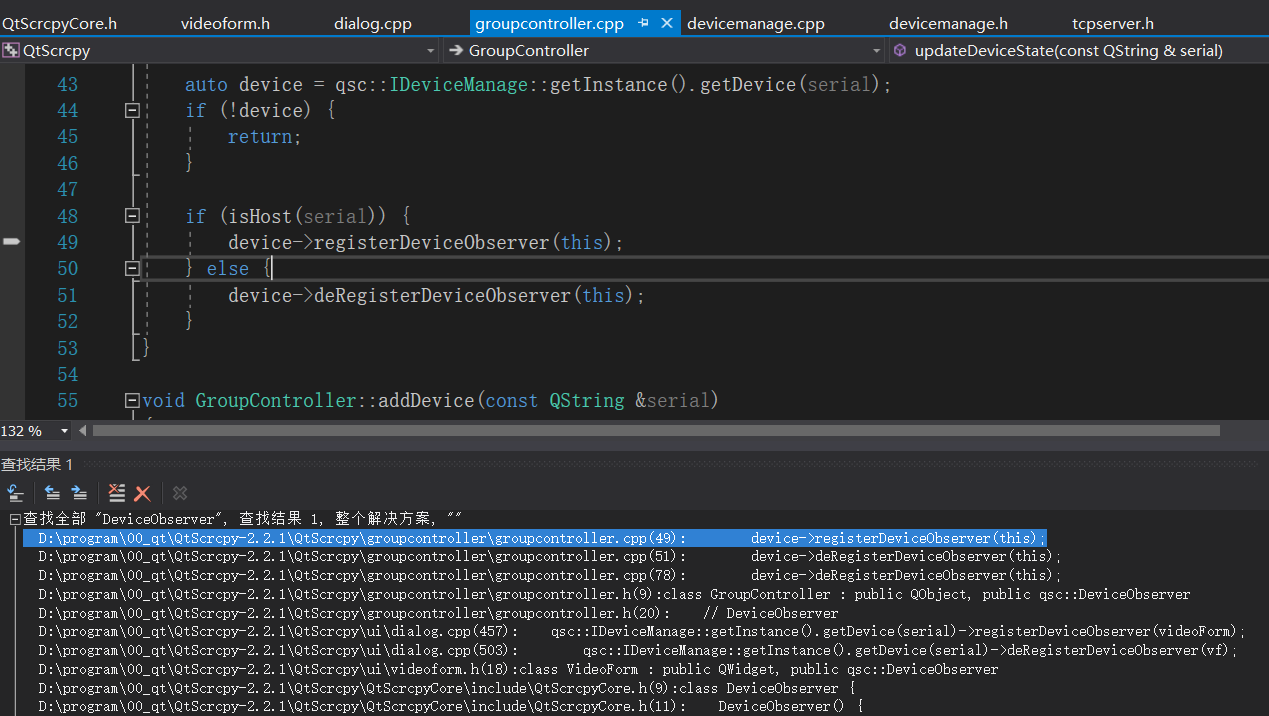

针对DeviceObserver继承具体实现类和注册观察者

UI层VideoForm 类

class ToolForm;
class FileHandler;
class QYUVOpenGLWidget;
class QLabel;
class VideoForm : public QWidget, public qsc::DeviceObserver
{
    Q_OBJECT
public:
    explicit VideoForm(bool framelessWindow = false, bool skin = true, QWidget *parent = 0);
    ~VideoForm();

    void staysOnTop(bool top = true);
    void updateShowSize(const QSize &newSize);
    void updateRender(int width, int height, uint8_t* dataY, uint8_t* dataU, uint8_t* dataV, int linesizeY, int linesizeU, int linesizeV);
    void setSerial(const QString& serial);
    QRect getGrabCursorRect();
    const QSize &frameSize();
    void resizeSquare();
    void removeBlackRect();
    void showFPS(bool show);
    void switchFullScreen();

    bool isHost();

private:
    void onFrame(int width, int height, uint8_t* dataY, uint8_t* dataU, uint8_t* dataV,
                 int linesizeY, int linesizeU, int linesizeV) override;
    void updateFPS(quint32 fps) override;
    void grabCursor(bool grab) override;

    void updateStyleSheet(bool vertical);
    QMargins getMargins(bool vertical);
    void initUI();

    void showToolForm(bool show = true);
    void moveCenter();
    void installShortcut();
    QRect getScreenRect();

protected:
    void mousePressEvent(QMouseEvent *event) override;
    void mouseReleaseEvent(QMouseEvent *event) override;
    void mouseMoveEvent(QMouseEvent *event) override;
    void mouseDoubleClickEvent(QMouseEvent *event) override;
    void wheelEvent(QWheelEvent *event) override;
    void keyPressEvent(QKeyEvent *event) override;
    void keyReleaseEvent(QKeyEvent *event) override;

    void paintEvent(QPaintEvent *) override;
    void showEvent(QShowEvent *event) override;
    void resizeEvent(QResizeEvent *event) override;
    void closeEvent(QCloseEvent *event) override;

    void dragEnterEvent(QDragEnterEvent *event) override;
    void dragMoveEvent(QDragMoveEvent *event) override;
    void dragLeaveEvent(QDragLeaveEvent *event) override;
    void dropEvent(QDropEvent *event) override;

private:
    // ui
    Ui::videoForm *ui;
    QPointer<ToolForm> m_toolForm;
    QPointer<QWidget> m_loadingWidget;
    QPointer<QYUVOpenGLWidget> m_videoWidget;
    QPointer<QLabel> m_fpsLabel;

    //inside member
    QSize m_frameSize;
    QSize m_normalSize;
    QPoint m_dragPosition;
    float m_widthHeightRatio = 0.5f;
    bool m_skin = true;
    QPoint m_fullScreenBeforePos;
    QString m_serial;
};

VideoForm 是 QtScrcpy 中负责视频显示和设备交互的核心窗口类，继承自 QWidget 和 qsc::DeviceObserver。

继承关系

继承 QWidget：作为可视化窗口组件
继承 qsc::DeviceObserver：实现设备观察者接口

主要职责

视频帧的渲染显示
用户输入事件处理
设备控制界面管理
窗口样式和行为控制

UI层GroupController类

#include "QtScrcpyCore.h"

class GroupController : public QObject, public qsc::DeviceObserver
{
    Q_OBJECT
public:
    static GroupController& instance();

    void updateDeviceState(const QString& serial);
    void addDevice(const QString& serial);
    void removeDevice(const QString& serial);

private:
    // DeviceObserver
    void mouseEvent(const QMouseEvent *from, const QSize &frameSize, const QSize &showSize) override;
    void wheelEvent(const QWheelEvent *from, const QSize &frameSize, const QSize &showSize) override;
    void keyEvent(const QKeyEvent *from, const QSize &frameSize, const QSize &showSize) override;

    void postGoBack() override;
    void postGoHome() override;
    void postGoMenu() override;
    void postAppSwitch() override;
    void postPower() override;
    void postVolumeUp() override;
    void postVolumeDown() override;
    void postCopy() override;
    void postCut() override;
    void setScreenPowerMode(bool open) override;
    void expandNotificationPanel() override;
    void collapsePanel() override;
    void postBackOrScreenOn(bool down) override;
    void postTextInput(QString &text) override;
    void requestDeviceClipboard() override;
    void setDeviceClipboard(bool pause = true) override;
    void clipboardPaste() override;
    void pushFileRequest(const QString &file, const QString &devicePath = "") override;
    void installApkRequest(const QString &apkFile) override;
    void screenshot() override;
    void showTouch(bool show) override;

private:
    explicit GroupController(QObject *parent = nullptr);
    bool isHost(const QString& serial);
    QSize getFrameSize(const QString& serial);

private:
    QVector<QString> m_devices;
};

GroupController 是一个实现设备群控功能的类，继承自 QObject 和 qsc::DeviceObserver，用于管理多个 Android 设备并同步控制它们。

继承关系

继承 QObject：获得 Qt 对象系统的支持（信号槽、父子对象管理等）
继承 qsc::DeviceObserver：实现设备观察者接口，处理设备输入输出

设计模式

单例模式：通过 instance() 静态方法获取唯一实例
观察者模式：继承 DeviceObserver 实现对设备事件的观察

线程模型分析

4.1 关键线程

视频解码线程：调用onFrame()
UI主线程：处理渲染和用户输入
ADB I/O线程：处理设备通信

4.2 线程安全实践

// 视频线程到UI线程的帧数据传递
void VideoForm::onFrame(...) {
    QMetaObject::invokeMethod(this, [=](){
        // 实际渲染操作
    }, Qt::QueuedConnection);
}

总结

解耦核心与UI
- 核心层不依赖具体UI实现，只需调用 DeviceObserver 接口。
- UI层自由选择如何渲染视频或处理输入（如支持OpenGL或软件渲染）。
多平台扩展性
通过实现 DeviceObserver，可轻松适配不同UI框架（如Qt/WxWidgets）或平台（Windows/Linux）。
事件驱动的异步模型
核心层通过回调通知UI层，避免轮询，提高效率。
单一职责原则
- QtScrcpyCore 专注设备通信和数据流。
- QtScrcpy 专注用户交互和渲染。
