博客收集了LaTeX中图片并列和竖直放置的模板。并列布置有两种情况，一是无统一大标题、有独立小标题，二是有统一大标题、各图片带小标题；竖直布置列出了统一标题的代码，还提到可在特定位置填写小标题，图片大小需调试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

收集了几种并列和竖直放置图片的模板，备忘。

并列布置：

第一种：无统一大标题，独立小标题
代码：

\begin{figure}
\begin{minipage}[t]{0.5\linewidth}
\centering
\includegraphics[width=2.0in]{frame_count.jpg}
\caption{No.frame for video}
\label{frame}
\end{minipage}%
\begin{minipage}[t]{0.5\linewidth}
\centering
\includegraphics[width=1.8in]{label_count.jpg}
\caption{No.video for label}
\label{label}
\end{minipage}
\end{figure}

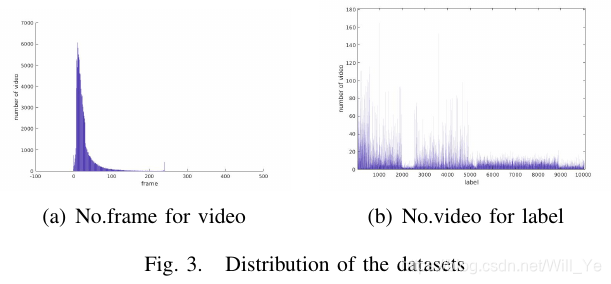

效果图：

第二种：统一大标题，各个图片带小标题
代码：

\begin{figure}
  \centering
  \subfigure[No.frame for video]{
    %\label{fig:subfig:a} %% label for first subfigure
    \includegraphics[width=1.5in]{frame_count.jpg}
  }
  \subfigure[No.video for label]{
    %\label{fig:subfig:b} %% label for second subfigure
    \includegraphics[width=1.5in]{label_count.jpg}
  }
  \caption{Distribution of the datasets}
  %\label{fig:subfig} %% label for entire figure
\end{figure}

效果图：

竖直布置：

这里只列统一标题的代码，如果要独立的标题的直接按正常单一图片放置就好了

代码：

\begin{figure}
\centering
\subfigure[]{
\begin{minipage}[b]{0.5\textwidth}
\includegraphics[width=1\textwidth]{frame_count.jpg}
\end{minipage}
}
\subfigure[]{
\begin{minipage}[b]{0.5\textwidth}
\includegraphics[width=1\textwidth]{label_count.jpg}
\end{minipage}
}
 \caption{Distribution of the datasets. (a)The number of frame for a video. (b)The number of video for a label.} \label{distribution:dataset}
\end{figure}

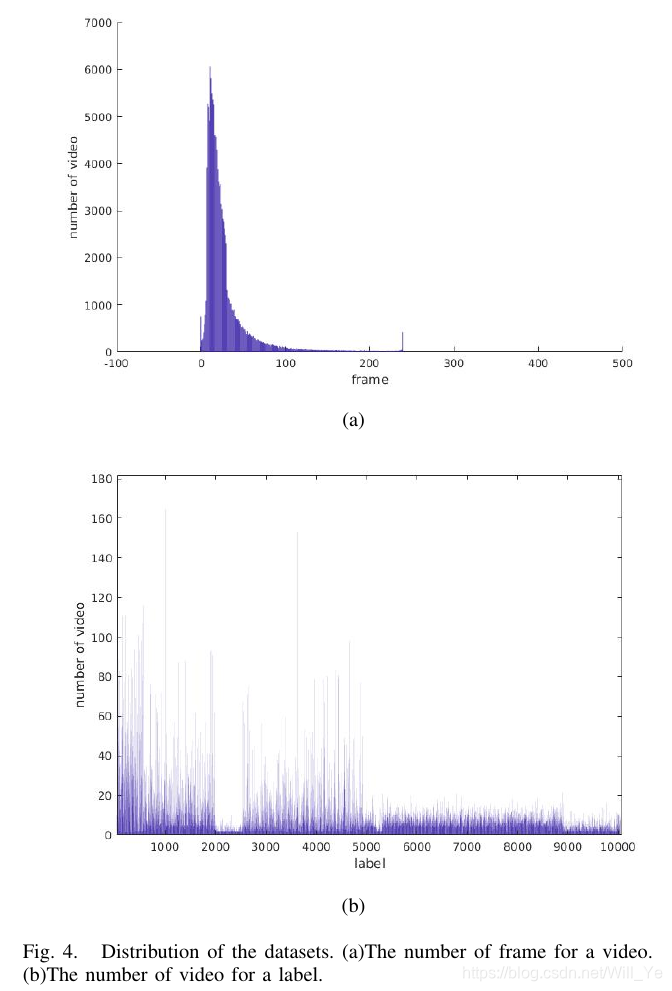

效果图：
shuzhi
PS：

可以在\subfigure[] 这句中的中括号里面填写小标题名称，如

\subfigure[The number of frame for a video.]

其他照旧，图片大小不合适还要慢慢调
