stm32-f103-c8t6的个人笔记（持续更新）

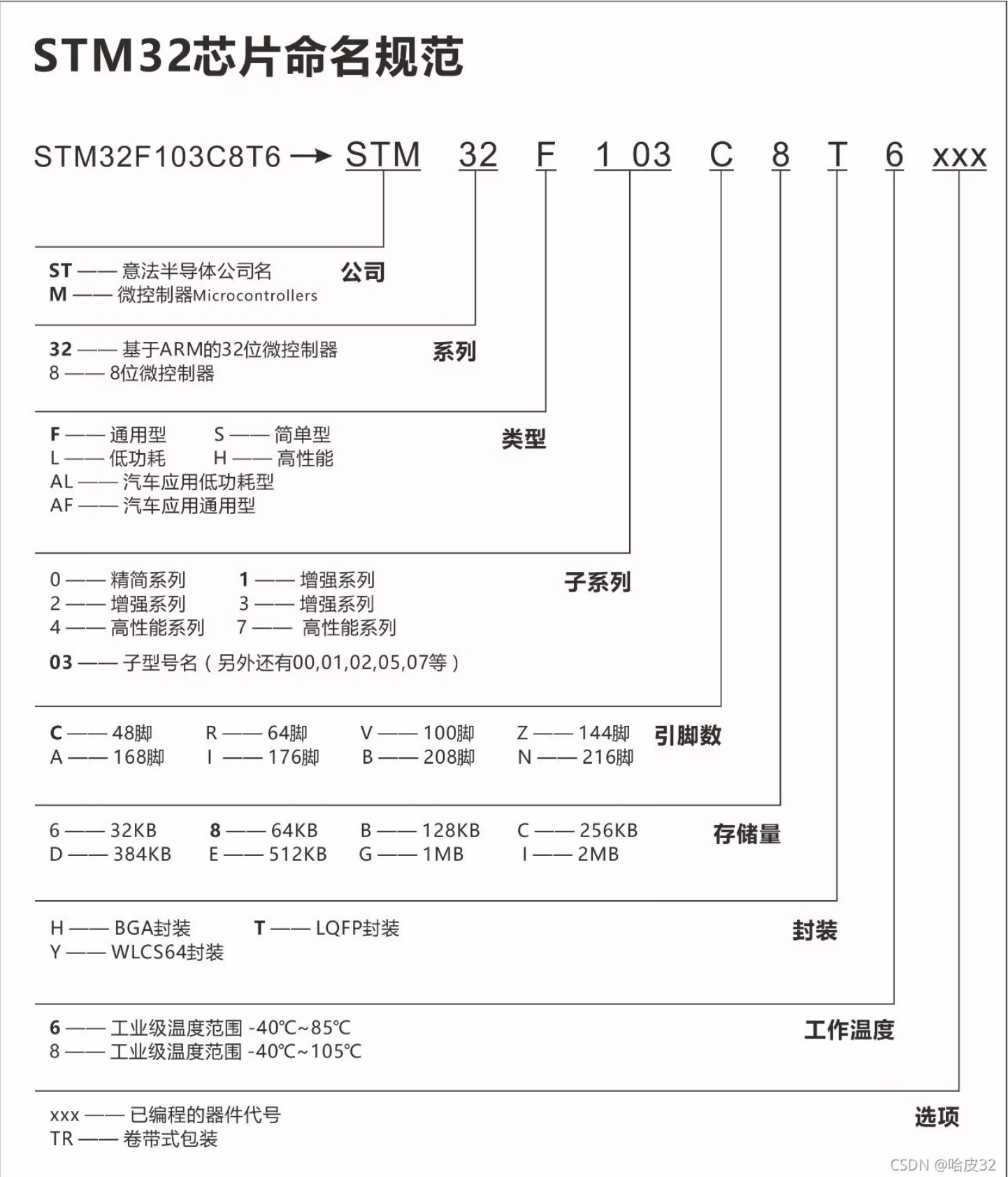

ST公司的芯片命名规则

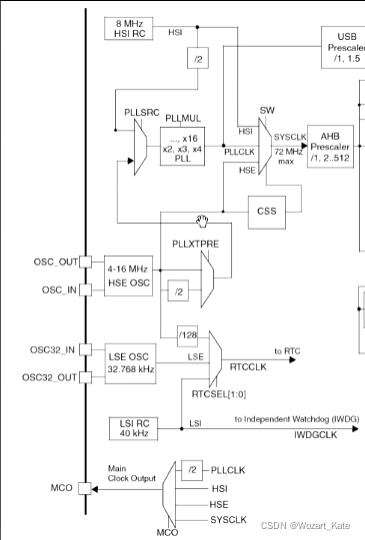

时钟振荡器的基本分类与运算使用

通信协议与主要应用端口

接口类型	个数	备注
I2C	2个	支持SMBus与PMBus
USART	3个	ISO7816(一个智能卡协议),LIN,irDA(一个红外协议)与调制解调器
SPI	2	18m/S
CAN	1	主动
USB2.0	1

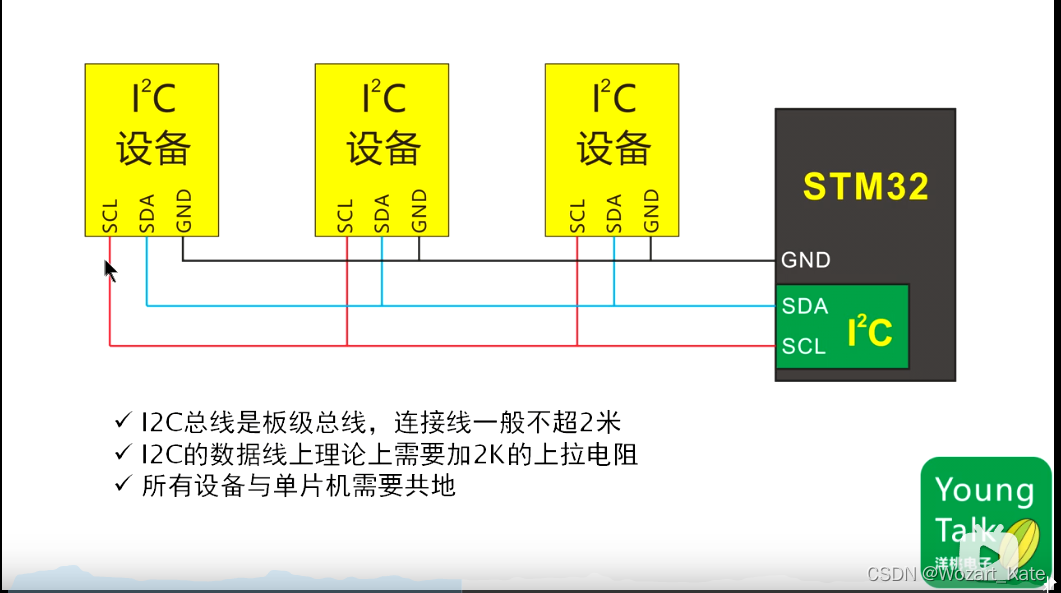

I2C总线通信例

USART(通用同步异步收发器)

USART本身只是一种协议方式

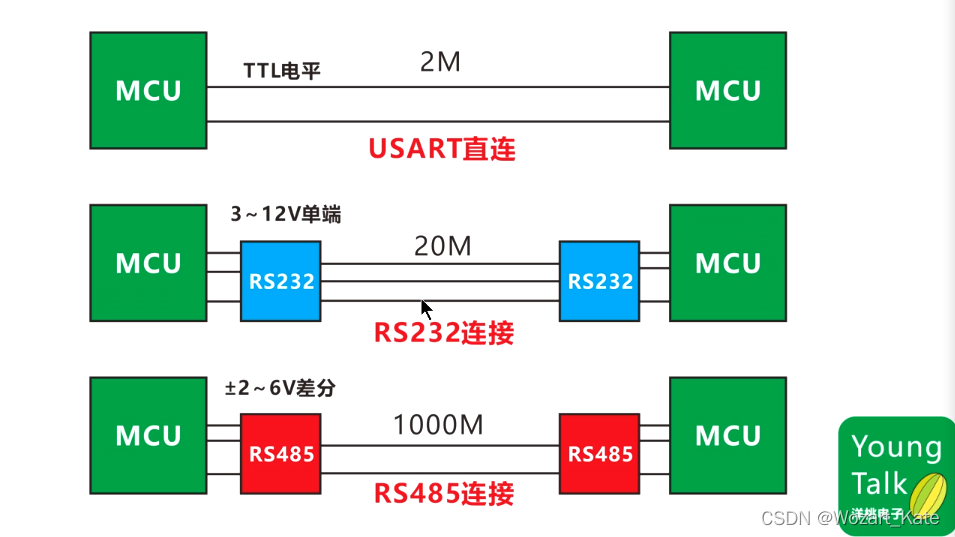

根据不同电平方式（具体应用上表现为“因传输距离远近的不同，所导致的电平信号稳定性不同，而应用不同的协议”）
而分为

名称	通信距离
USART原协议	2m以内
RS232	20m
RS485	1000m

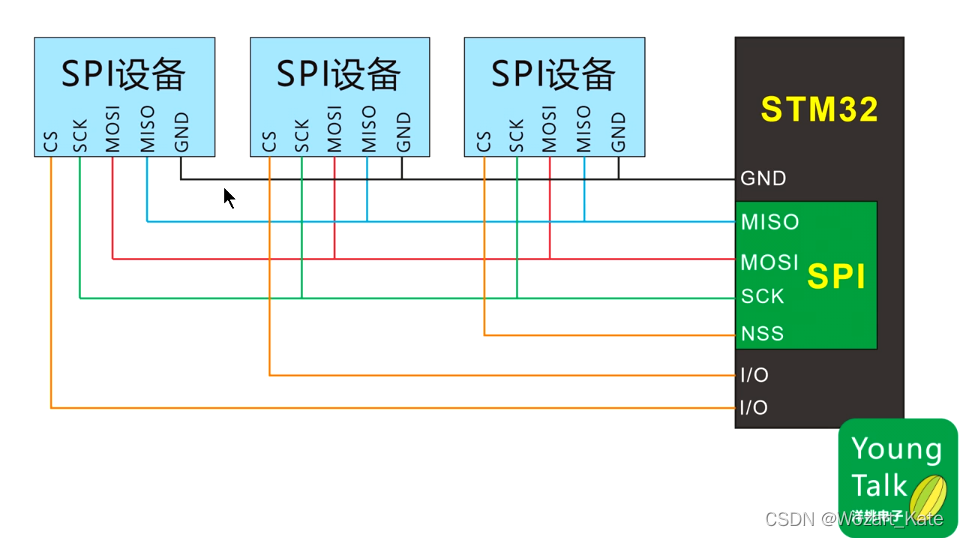

SPI

板级设备间（板子与外设之间，例如传感器，flash芯片等）的通信
协议简单稳定
单口非并联，即不同的SPI设备之间都与单片机有一个单读对应的通信接口（以及其他几个控制接口）
因此速度较快

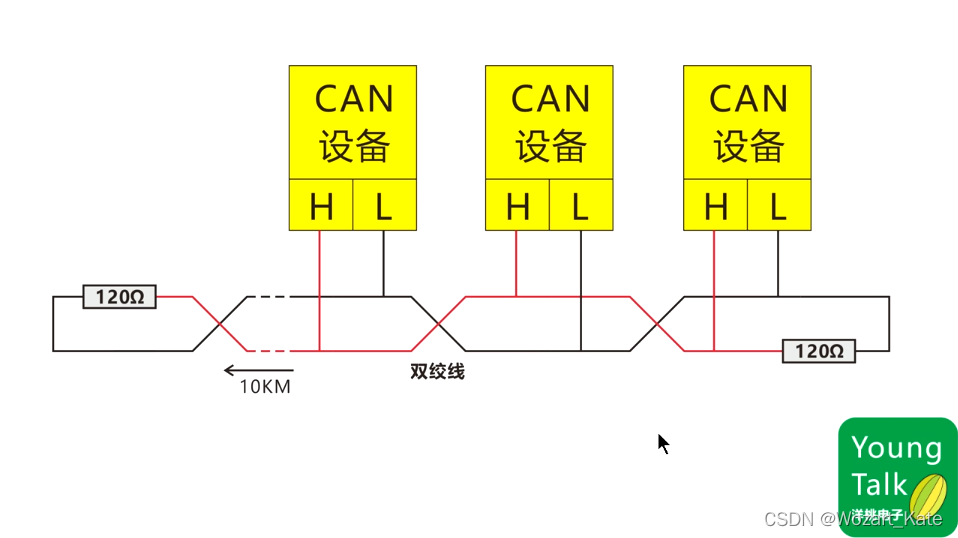

CAN(Control Area Network)

无主从限制，即不会对设备的收发方做出硬性规定（每一台通过can线连接的设备既可input，亦可output）（spi与usart都是单向通信）
用于汽车和工业的智能设备通信
通信速度快，距离远，稳定，会自动查错

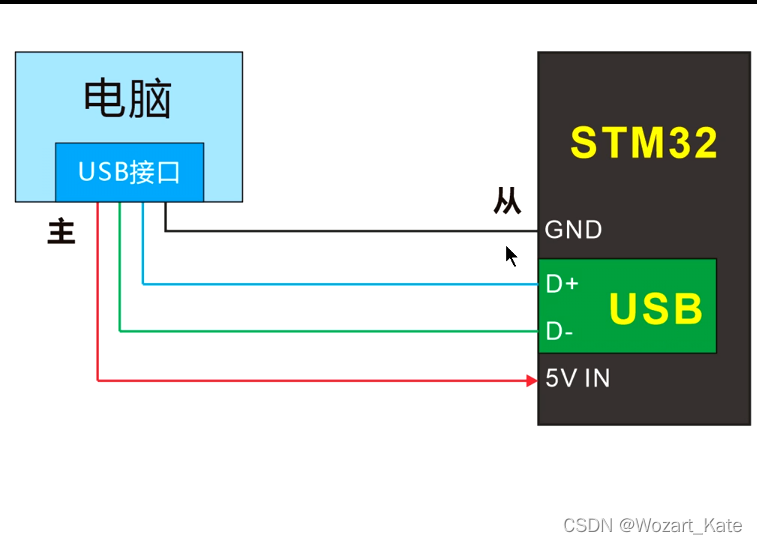

USB2.0

usb专用的48MHz时钟由内部主PLL（必须是HSE crystal oscillator）直接产生
设备控制器，一般用于控制外部设备

CRC数据校验

96位（2进制数据）

1. 用于检验数据
   如flash内存中数据的校验
   产品的序列号(24位 16进制 ID序列号)（96/4=24 2⁴=16）

2. 密码保护保护与程序的不可复制性


   ID密码
   通过一个类似于:
   F(x)=password
   x=A62C6E6BD6A25F6C5A4E1C5B(产品序列号)
   \当且仅当x为对应的产品序列号是，F(x)才为唯一对应解
   程序上密码锁便是如此


   程序加密
   同时还可以通过
   x=产品序列号
   y=源代码
   F(x,y)=加密过后的乱码
   这样，若是想得到程序源代码
   必须同时拥有加密方式F(x)和产品序列号x
   才可以得到源码

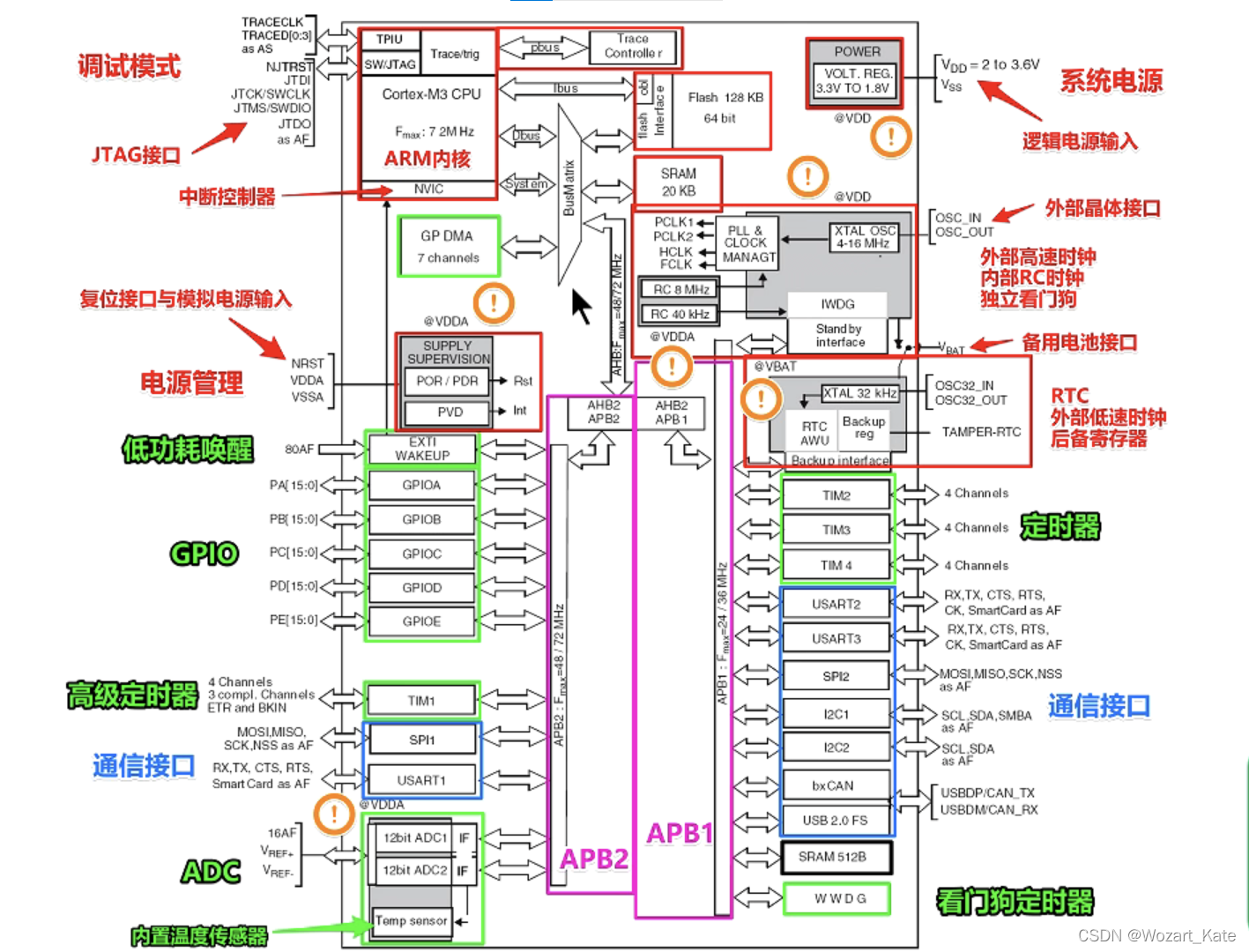

内部结构概览

MCU引脚接口说明

48脚(T-c8t6)

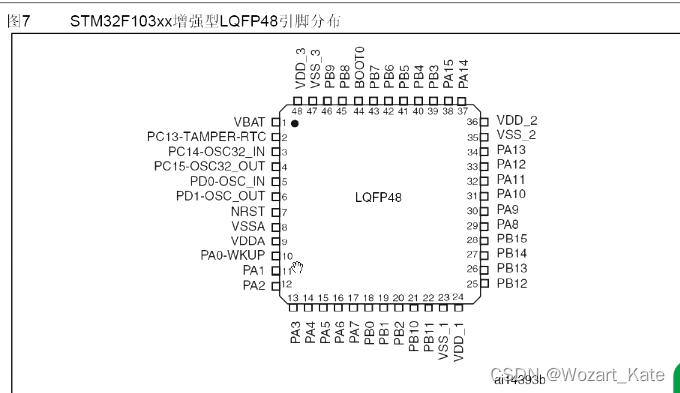

1. 单用定义图(简)

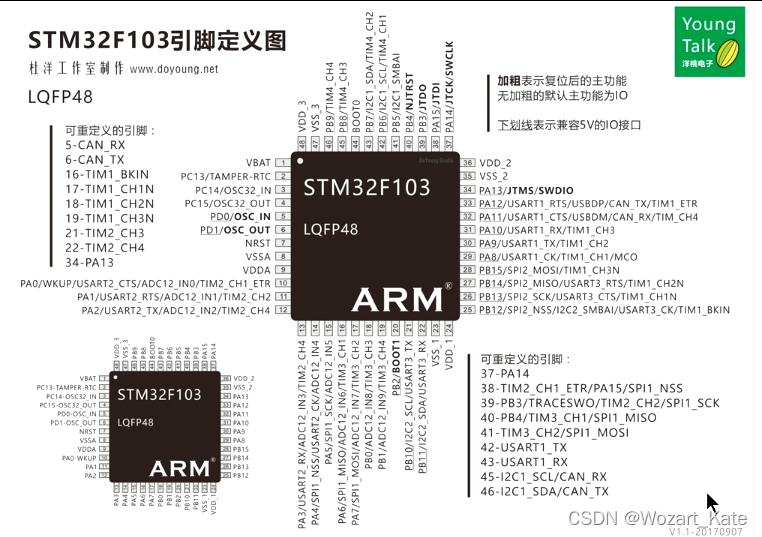

2. 复用定义图(详)

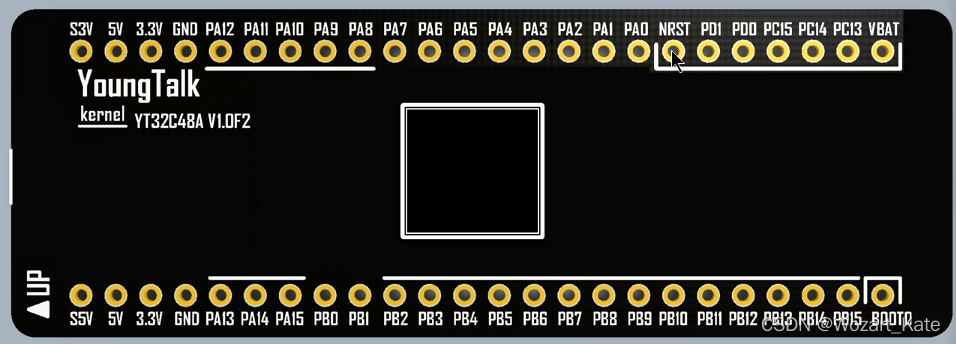

核心板与外扩开发板的直插排针连接

此板说明

S3V/S5V: always Stay a 5/3 Voltage output at the pin
PIN with underline: capable to afford a voltage up to 5V
PIN that’s square-framed: especially for the usage that’s told
