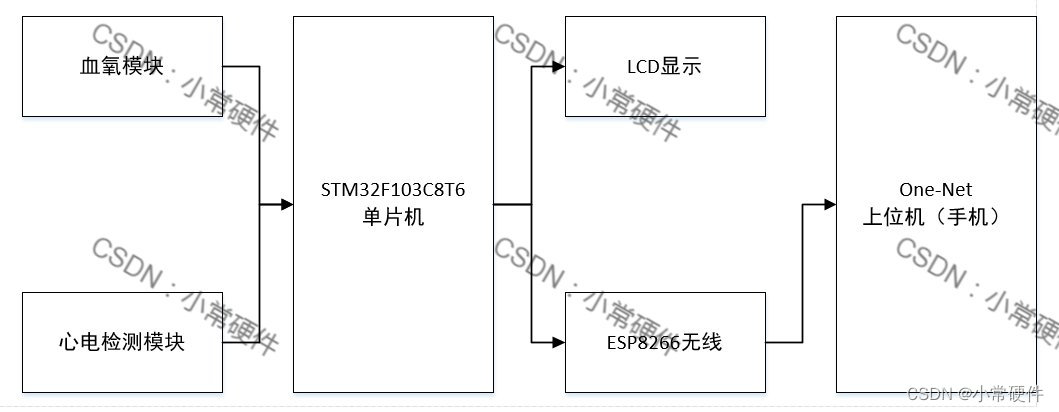

一、系统设计
本次心电图的设计使用STM32单片机作为控制中心,该系统由血氧模块和心电检测模块组成,检测到的数据通过LCD显示并通过ESP8266无线通信模块上传到上位机端。

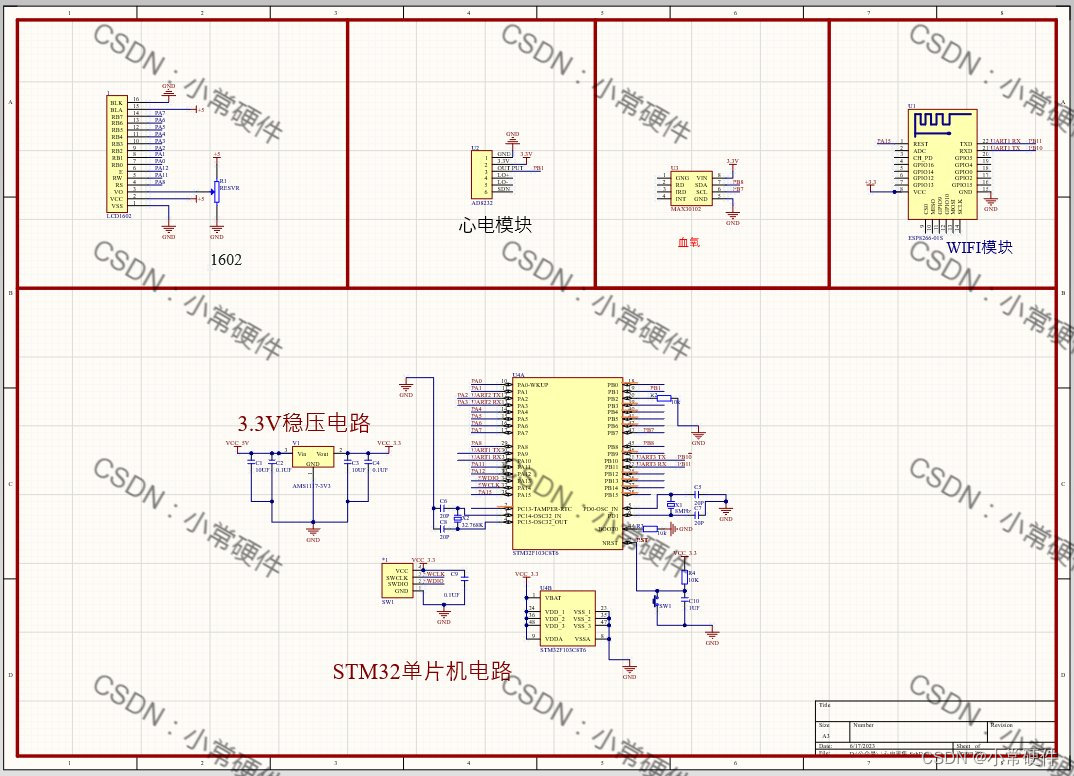

二、硬件设计
主要设计的电路有主控电路(最小系统电路)设计、该系统主要由OLED显示模块,心电模块,血氧监测模块,无线通信模块组成。
三、软件设计

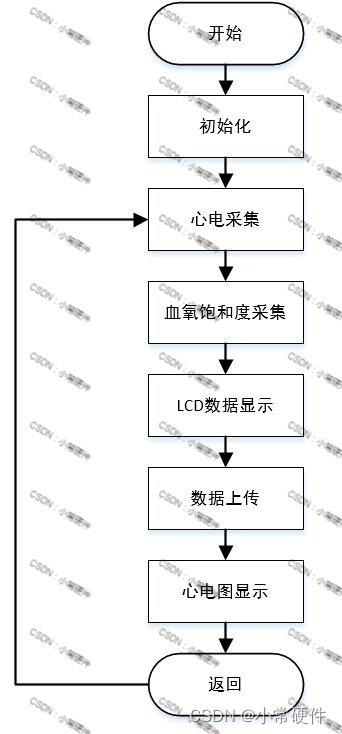

主程序流程
系统的软件实现过程中首先要进行的系统初始化,初始化结束后开始通过传感器进行心电采集与血氧饱和度采集,采集到的数据通过LCD进行显示并通过ESP8266上传到上位端。

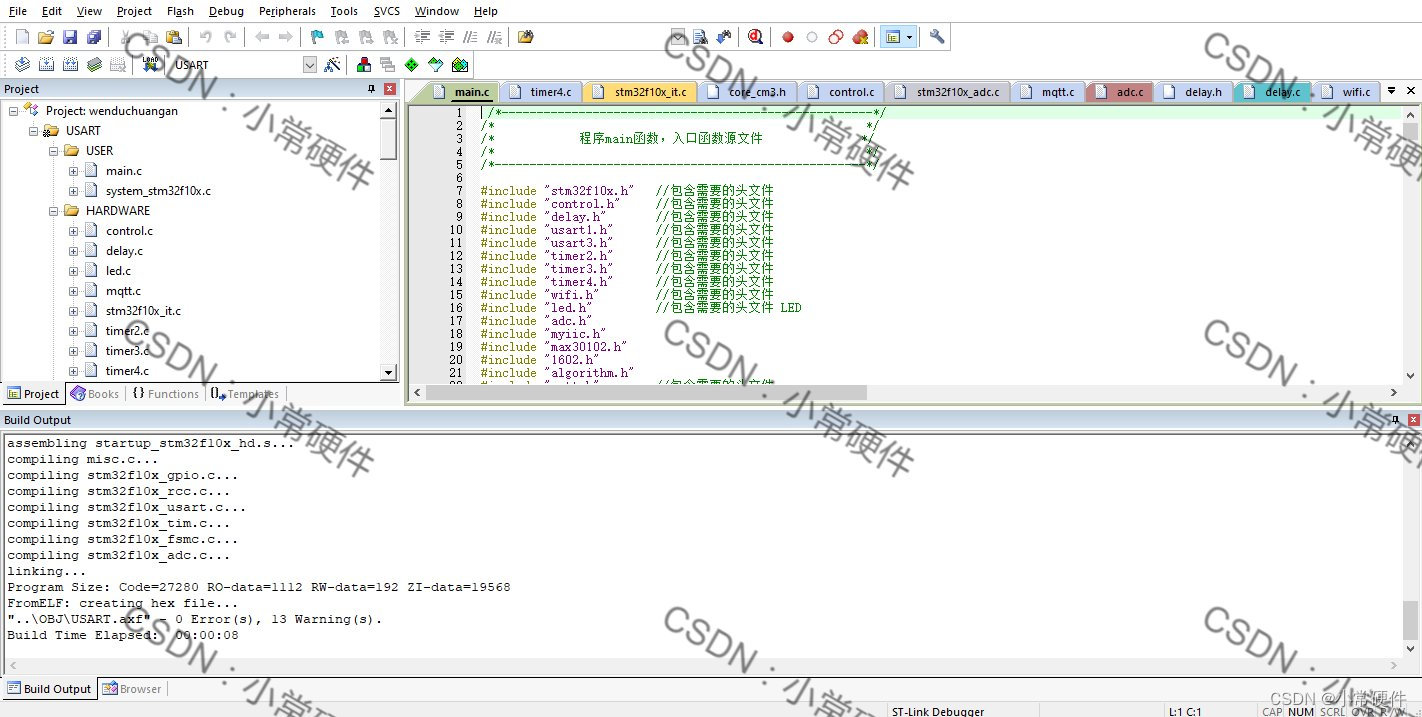

Keil程序运行界面

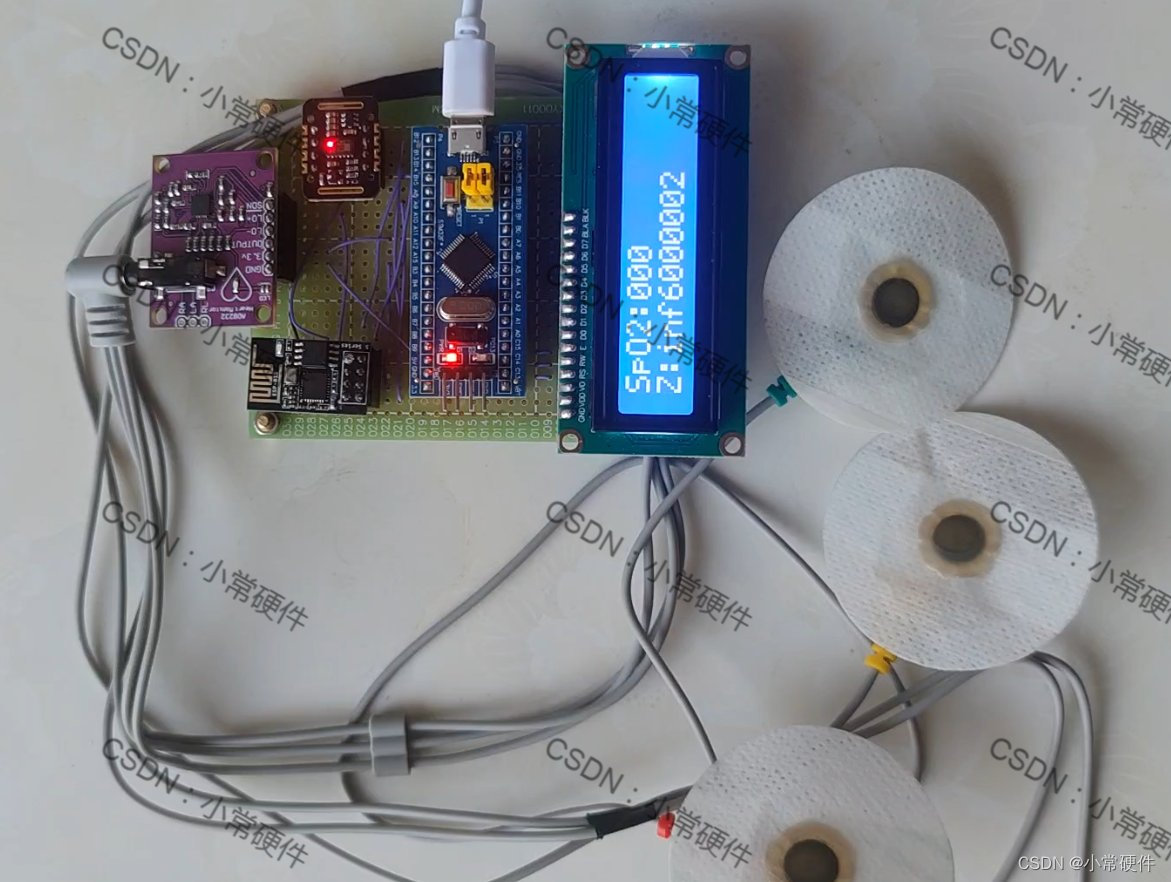

四、实物展示

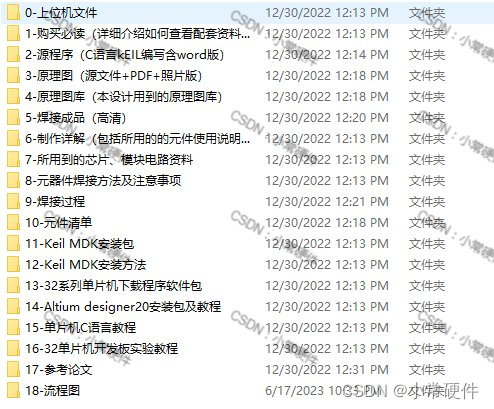

五、资料内容
————————————————
