Proteus仿真实例_基于STM32单片机的温度报警控制系统（仿真文件+程序）24-32f-15

本文链接：https://blog.csdn.net/XCHardware/article/details/139850586

一.系统概述

通过DS18B20进行温度检测并使用按键进行温度上下限阈值设定，当检测到温度超过上限阈值就会进行降温并报警提醒，当检测到温度低于下限阈值就会加热并报警提醒。

二.仿真概述

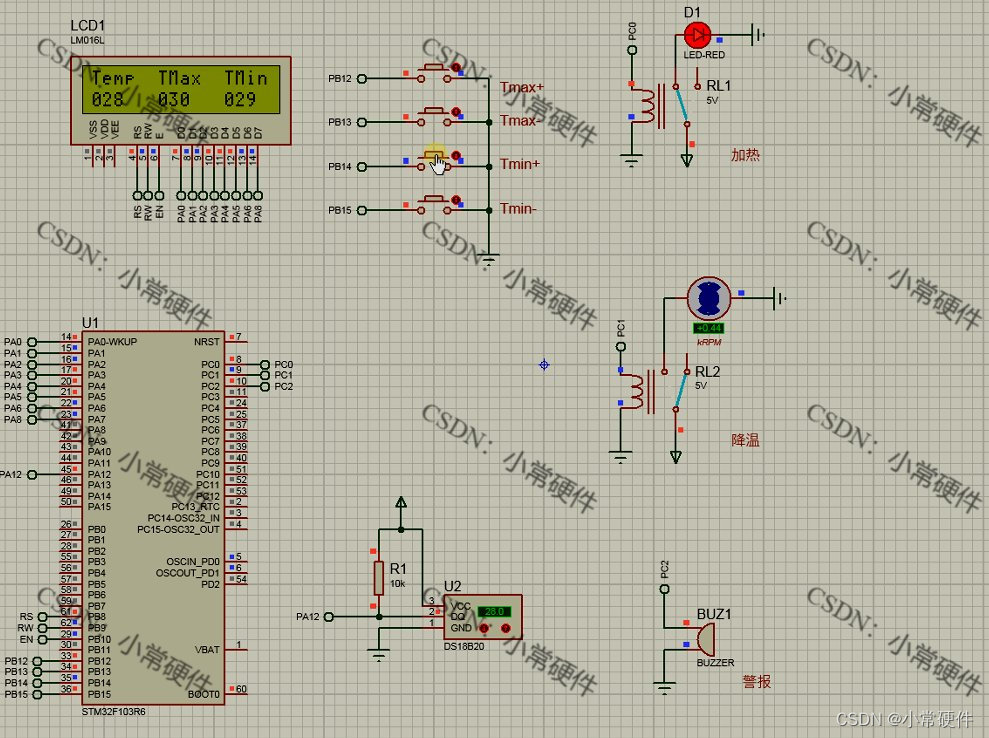

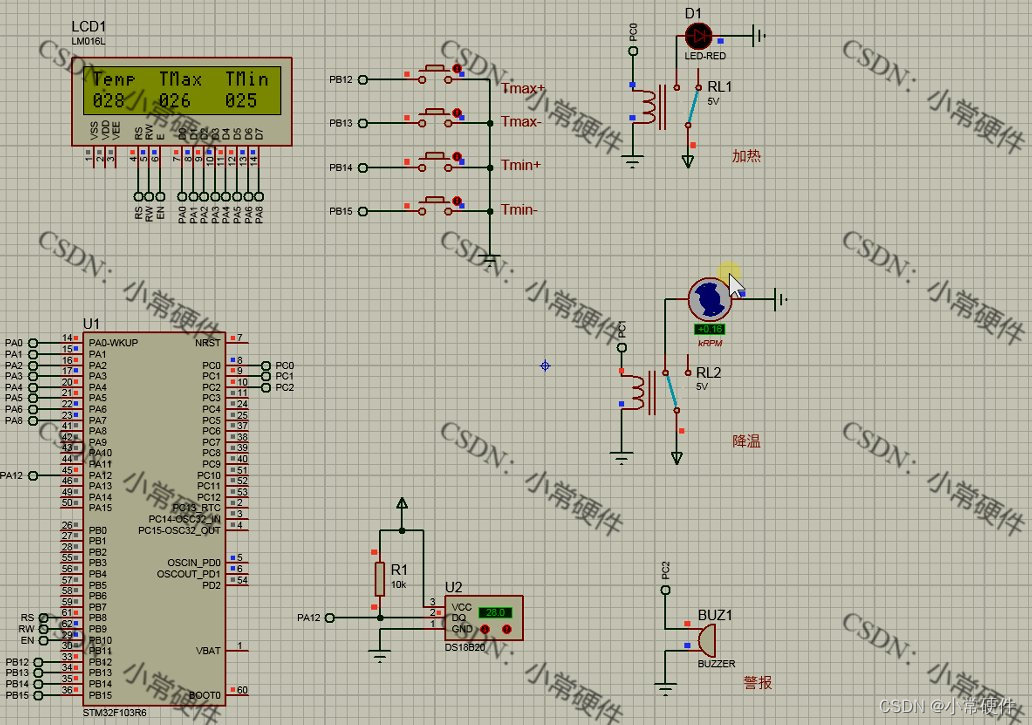

1. 使用按键进行温度温度上下限阈值的加减，温度超过上限阈值就会控制降温。

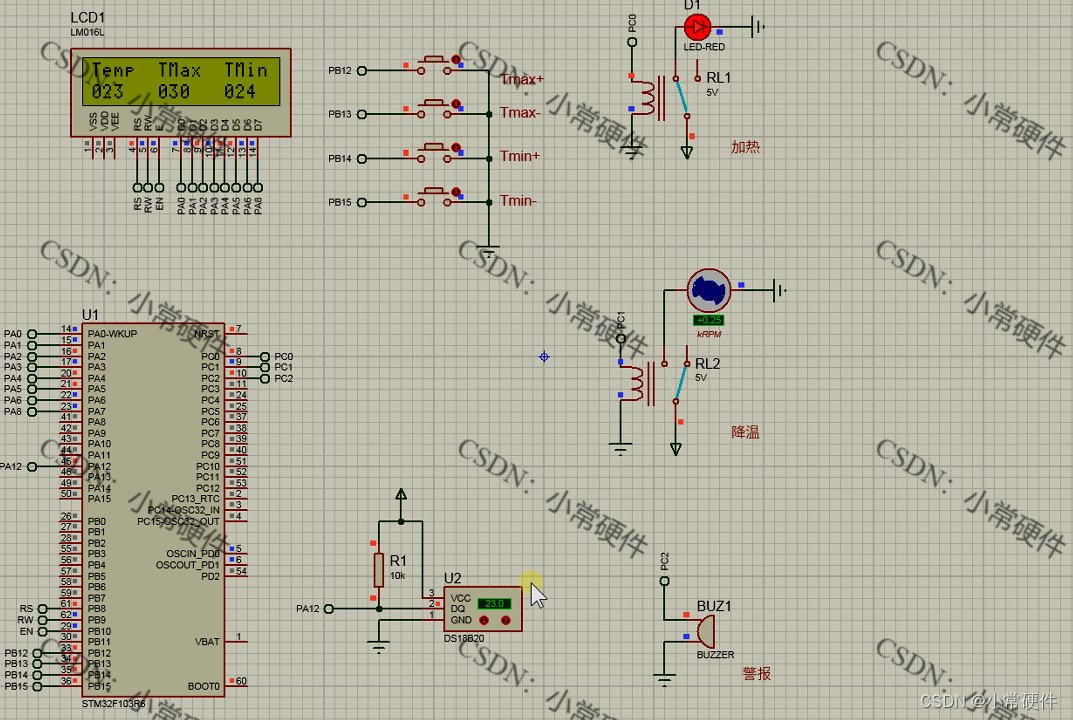

2. 当检测到实时温度低于温度下限就会控制加热

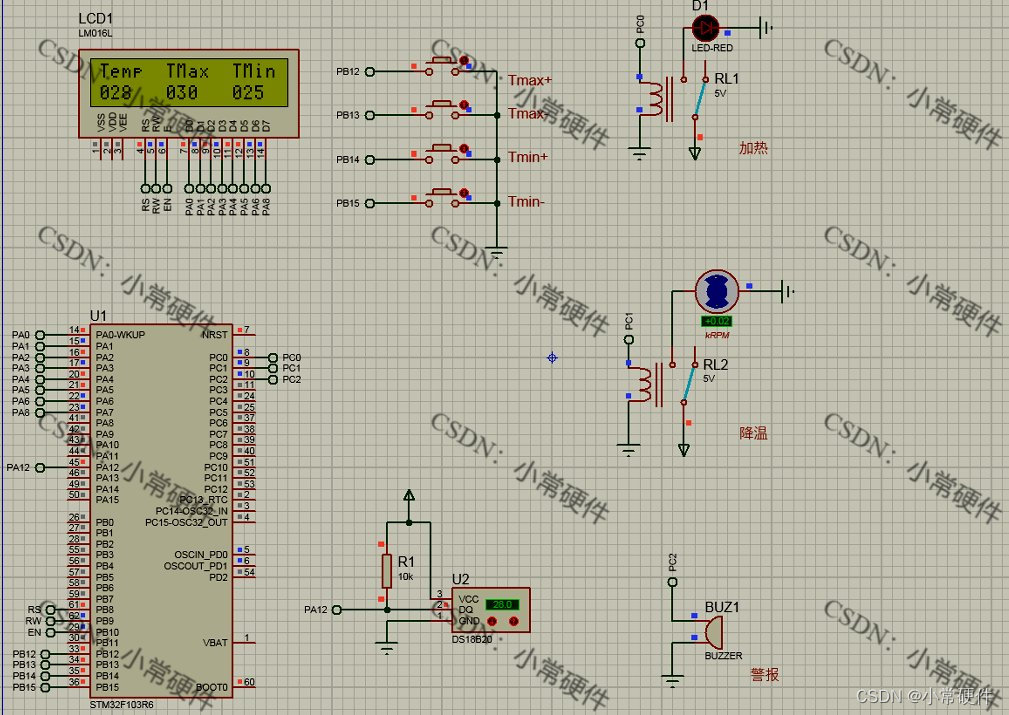

3. 通过调节DS18B20的红色按钮进行温度调节，温度过低就会就会加热

三.程序设计

#include <stm32f10x.h>
#include <Lcd1602.h>
#include <Led.h>
#include <Ds18b20.h>
#include <Beep.h>
#include <Relay.h>
#include <key.h>

int main(void)
{
	u8 Tmax = 30;u8 Tmin = 25;

	Key_Init();
	Lcd1602_Init();
	Led1_Init();//PC0
	Beep_Init();//PC2
	Relay_Init();//PC1
	Ds18b20_Init();//PA12
	Lcd1602_Write_String(0x80,4,(u8*)"Temp");
	Lcd1602_Write_String(0x86,4,(u8*)"TMax");
	Lcd1602_Write_String(0x8c,4,(u8*)"TMin");

	while(1)
	{


		u8 t =Ds18b20_Temp() ;
		Lcd1602_Write_Num8(0xc0,t);

		Lcd1602_Write_Num8(0xc6,Tmax);
		Lcd1602_Write_Num8(0xcc,Tmin);

		if(t>Tmax)
		{
			Relay_High;
			Beep_High;
		}
		else
		{
			if(t<Tmin)
			{
				Led1_High;
				Beep_High;
			}
			else
			{
				Relay_Low;Led1_Low;Beep_Low;
			}
		}

	}
}
