STM32开发实例_基于物联网的静脉输液监测报警系统（电路图+程序+流程图）24-32-38

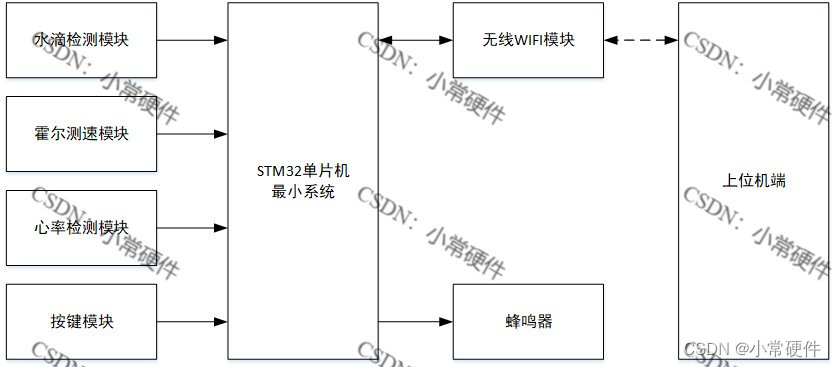

一.系统概述

输液监测系统的功能如下：
1. 传感器功能：系统包括液位传感器、滴速传感器和心率传感器，能够实时监测输液液位、滴速和患者心率情况。
2. 报警系统：当检测到以下异常情况时，系统会触发报警。包括滴速异常（超出设定范围）、输液液位过低，并且报警信息会同时发送至护士站的上位机和患者的病床显示器上。
3. 手动关闭功能：患者在能够自行处理输液异常情况时，可以手动关闭报警信号，以减少误报和不必要的干扰。
4. 上位机显示功能：护士站的上位机会显示输液液位情况、滴速数据、患者心率、病床信息。
5. 警报响应：当报警触发时，护士可以及时响应并采取必要的措施，确保患者安全。
通过以上设计，输液监测系统能够有效监测和管理输液过程中的关键参数，提高医护人员对患者状态的实时了解和响应能力，同时增强患者参与管理的便捷性和安全性。

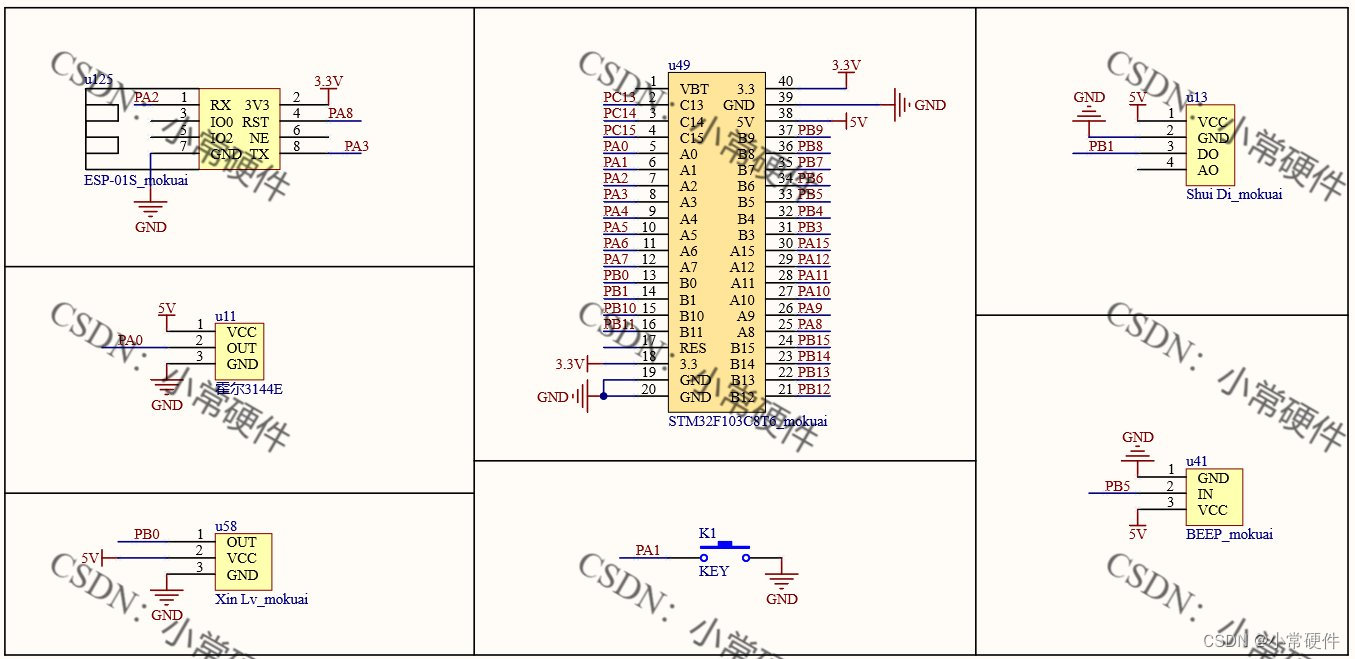

二.电路设计

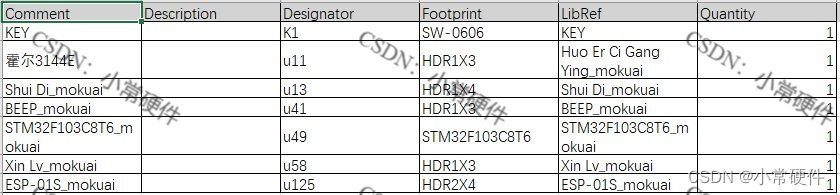

电路图采用Altium Designer进行设计：
1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2. 使用铜制水位感应板的电阻式水位传感器，传感器的模拟端与单片机的模拟输入端相接；
3. 通过pulse sensor心率传感器进行心率检测，输出的数字需要接单片机的GPIO脚；
4. 通过光耦测速模块进行液滴速度检测，模块输出的数字信号接单片机的GPIO口；
5. 通过ESP8266-01S将检测到数据上传到上位机，通过UART串口与单片机进行通信；
6. 使用独立按键进行阈值设定和报警、解除报警控制，按键一端接地，一端接单片机的GPIO口；
7. 使用蜂鸣器进行报警，蜂鸣器采用的有源蜂鸣器，使用NPN三极管进行蜂鸣器进行驱动。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "adc.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"

int main(void)
 {
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化
  Usart1_Init(115200);
	TIM4_Init(300,7200);
switch_Init();
Beep_init();
KEY_Init();
	Adc_Init();
	Adc2_Init();
	TIM2_Int_Init(1999,71);
	ALi_ESP8266_GPIO_Init();
	MQTT_Buff_Init();
  AliIoT_Parameter_Init();
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

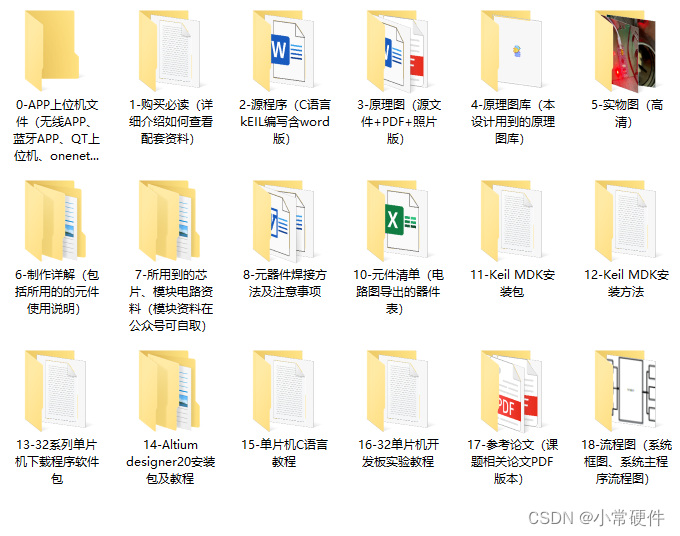

四.资料内容
