STM32开发实例_基于STM32单片机的红外测温系统(电路图+程序+流程图)24-32-59

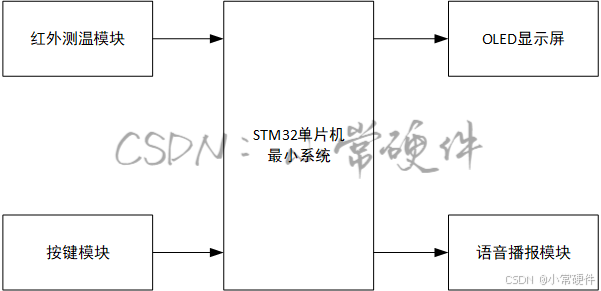

一.系统概述

1. 红外测温功能:集成红外测温传感器,能够非接触式测量目标物体的表面温度。
2. 温度显示:将测得的温度数据实时显示在屏幕上,用户可直观了解当前温度情况。
3. 温度异常检测:系统监测测得的温度数据,当温度超过设定的阈值(例如37°C)时,触发异常报警机制。
4. 语音报警功能:当温度异常(超过37°C)时,系统通过语音播报或声音警报提醒用户,确保及时处理可能存在的异常情况。

二.电路设计

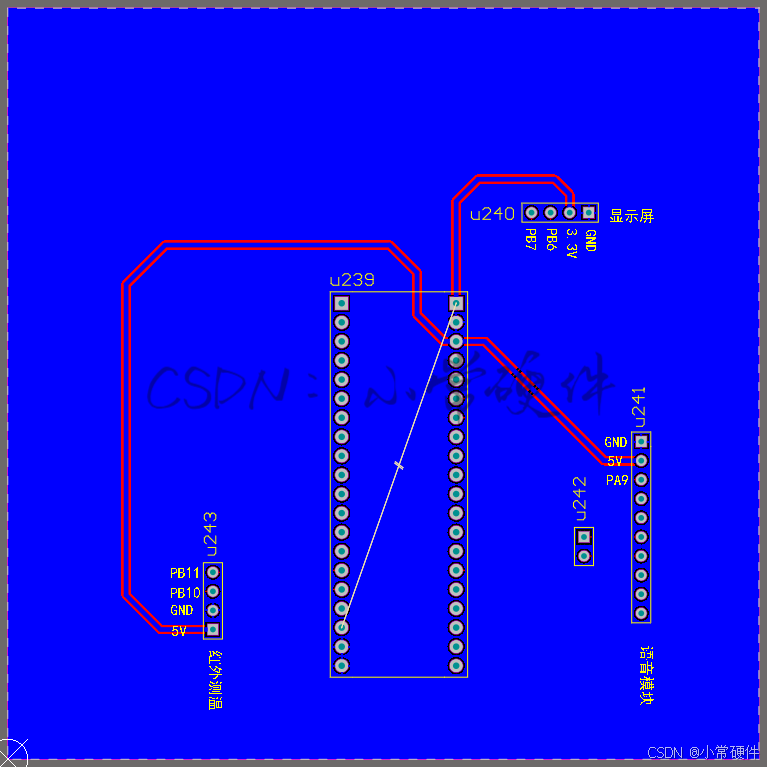

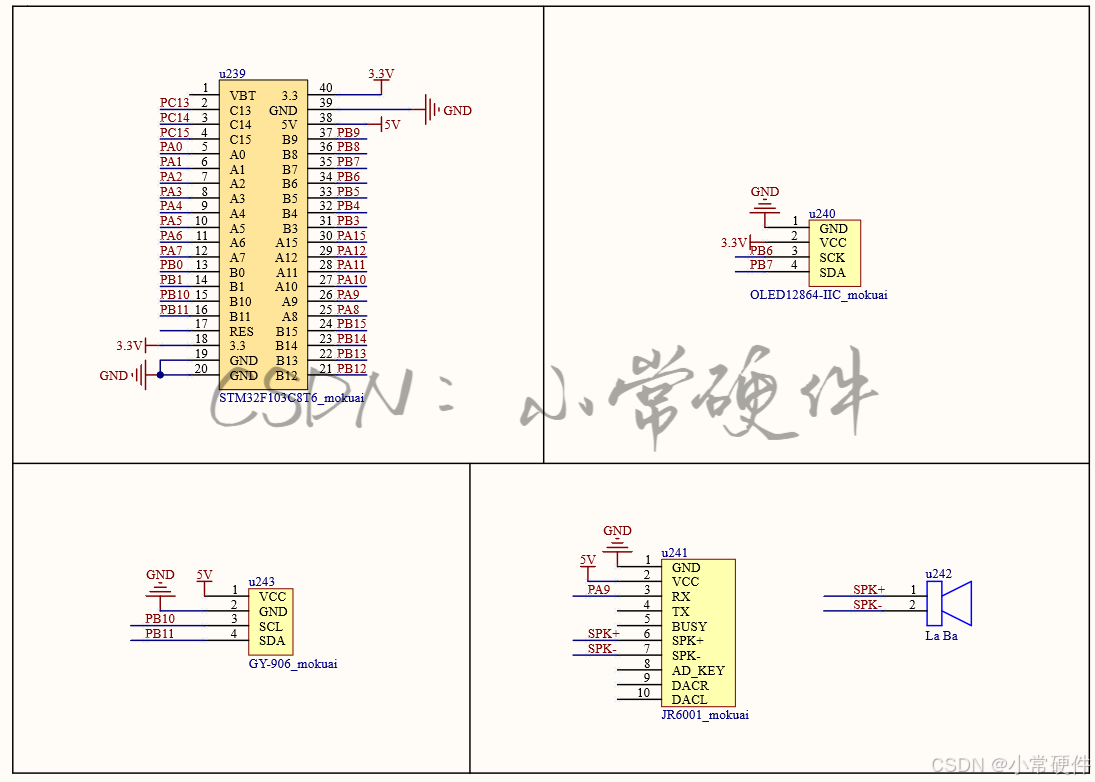

电路图采用Altium Designer进行设计:
1. 通过STM32F103C8T6单片机作为系统主控,最小系统电路是整个电路的核心;
2. 使用远程红外测温模块GY906进行远程测温,该模块以IIC总线的形式与单片机进行通信;
3. 通过0.96寸的OLED12864进行数据显示,采用IIC总线的形式与单片机进行通信;
4. 使用JR6001进行语音播报,并通过UART串口与单片机进行连接;
5. 使用独立按键进行阈值设定,按键的一端接地,一端接单片机的GPIO口。



三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
/************************************************
版权:小常硬件
公众号:微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/

int main(void)
 {
	u32 JR6001_Uart_bound=9600;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2:2位抢占优先级,2位响应优先级
	delay_init();	    	 //延时函数初始化

	 Gp_906_Init();       //红外测温引脚初始化
	OLED_Init();         //OLED初始化
	OLED_CLS();          //OLED清屏
	OLED_ShowCN(32,2,0);			//小常硬件
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	delay_ms(100);
	OLED_CLS();

	 /*******显示汉字**********/
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
  JR6001_Uart1_init(&JR6001_Uart_bound);
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

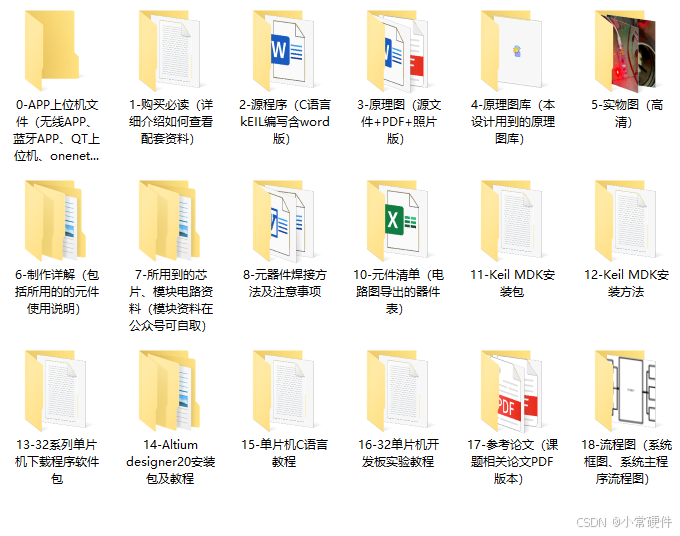

 四.资料内容
