材料电磁参数综合测试解决方案-材料电磁参数测试系统 (100MHz-500GHz)

本文介绍了一种材料电磁参数测试系统,覆盖100MHz至500GHz频段,包括同轴空气线、波导传输线、探头法和自由空间法等多种测试方法。系统软件支持多种测试手段,适用于航空航天等领域材料性能检测。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

材料电磁参数测试系统

100MHz-500GHz

材料电磁参数测试系统测试频率范围覆盖100MHz~500GHz,可实现材料复介电常数、复磁导率等参数测试。系统由矢量网络分析仪、测试夹具、系统软件等组成,根据用户不同频率、材料类型的测试需求,可选用同轴空气线、波导腔、探头以及自由空间测试装置等多种不同夹具进行测试。

材料电磁参数测试系统

功能特点

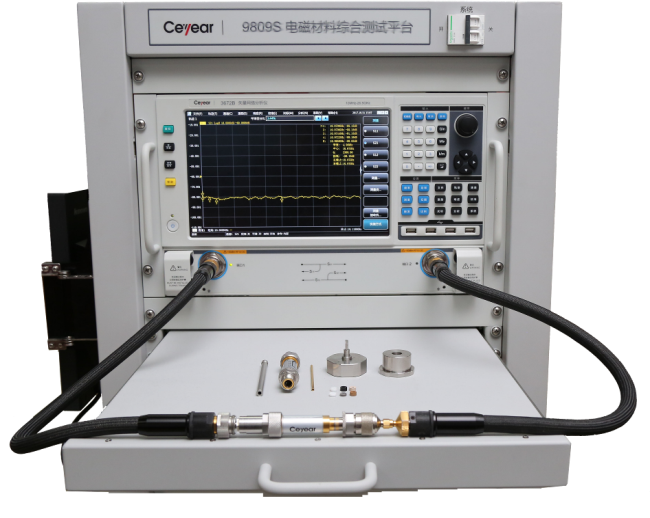

同轴空气线测试方法

适用于0.1GHz~18GHz频段范围内使用,将被测样品加工成环状放置在夹具内部,随后利用同轴校准件完成全二端口校准,最后在同轴夹具中放置被测样品,利用加载样品后的S参数、夹具及样品厚度等参数进行计算,即可得到样品在宽频带下的电磁参数,该方法特点是测试速度快、宽频带,一个样品即可实现0.1GHz~18GHz全频段测试,同时针对粉末样品,系统配备制样模具,为用户制备样品提供方便。

波导传输线测试方法

适用于0.75GHz~110GHz频段范围内使用,将被测样品加工成矩形块状放置在夹具内部,随后利用相应频段的波导校准件完成全二端口校准,在校准方法的选择上,可分别进行SOLT和TRL两种校准方式,被测样品要求为相应频段的标准波导口径尺寸,最后在波导夹具中放置被测样品,利用加载样品后的S参数、夹具及样品厚度等参数进行计算,即可得到样品在相应频段下的电磁参数,该方法特点是样品容易制备,测试精度高。

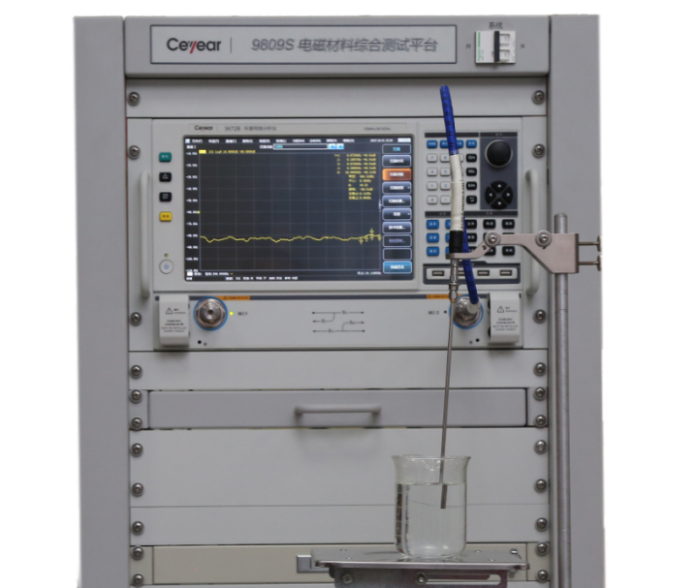

探头法测试方法

适用于0.1GHz~50GHz频段范围内使用开口同轴探头对均匀、各向同性的流体、半流体材料的相对介电常数及损耗角正切的检测,校准方式为单端口校准,该方法特点是可对高损耗型样品在宽频带内进行测试。

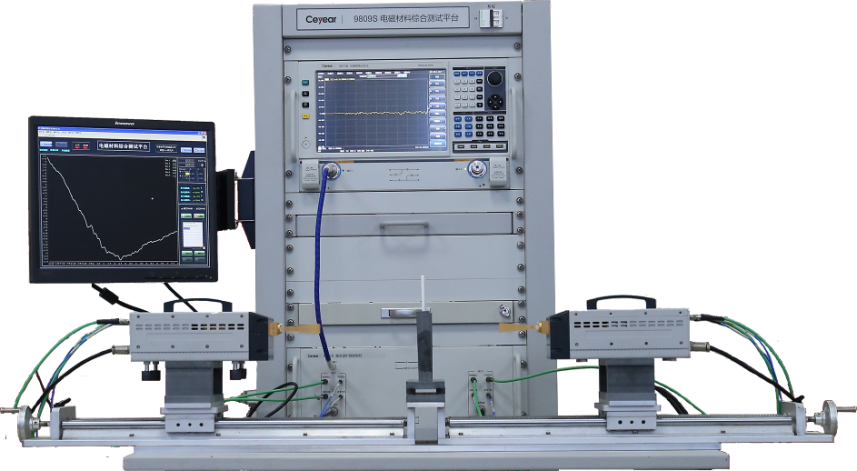

自由空间法测试方法

适用于2GHz~500GHz频段范围内使用,测试样品要求为平板状,通常该方法在40GHz以下选用透镜天线,40GHz以上选用高增益喇叭天线即可。该方法采用自由空间校准,特点是校准方便,可在毫米波及THz频段对样品进行测试。

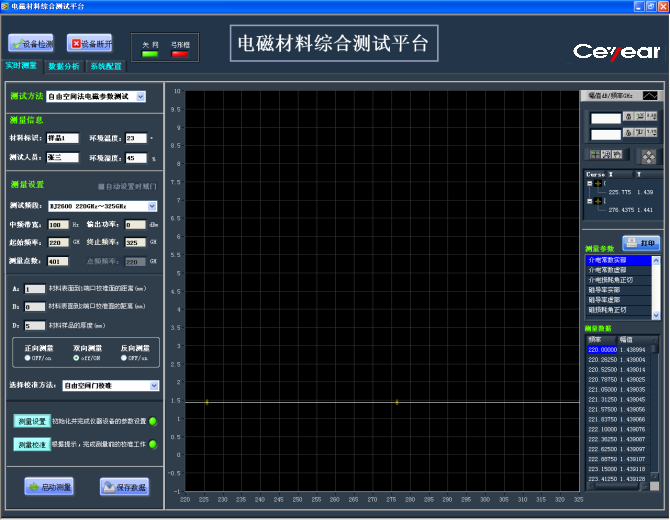

系统软件

该软件具备同轴波导传输线法、自由空间法、探头法等测试方法,具备丰富的仪器资源库,兼容国内外主流测试仪器,设置界面简易友好,可对测试数据进行后处理及报表生成。

典型应用

材料电磁参数测试系统测试方法齐全,频率范围覆盖广,可广泛应用于航空航天、卫星通信、导航、电路、安防安检及农业生产过程中土壤、水质的检测。
