【ansys workbench】20.几个基本参数及重力对计算结果的影响

本篇博客是根据阅读公众号“机械人读书笔记”而来的学习笔记~

一、何时添加重力？

需要自行判断，自己建立一个单一变量的对比。
重力添加与不添加的结果相差10%以内，可以考虑不添加重力，这样求解计算更为方便；
但相差超过10%，一定要添加重力。
最好的方式是5%以内的误差不加重力，超过10%一定要添加。

二、静力学分析所需的材料参数

线性静态分析所涉及到的材料参数：
必要参数：弹性模量、泊松比；
可能需要参数：施加惯性力（eg.重力载荷）的时候需要密度，对于热边界条件设置时需要线膨胀系数；
一个特殊的材料参数：屈服强度【在线性分析中只有在分析的稍微上面的菜单栏的tools，并不是最上面的tools中的应力分析工具stress tool中的安全系数safety factor才需要屈服强度的设置，在强度strength中的拉伸屈服强度tensile yield strength，如，设为200MPa】。
（现在设置的材料参数一般都属于线弹性linear elastic中）

三个材料参数对线性材料小变形计算结果的影响：
弹性模量：应力结果不影响，变形结果影响；
屈服强度：应力结果变形结果均不影响，也就是说在线性材料小变形计算结果下可以不添加屈服强度；
泊松比：应力结果影响，变形结果影响，但是变化范围较小。

泊松比对结果的影响：

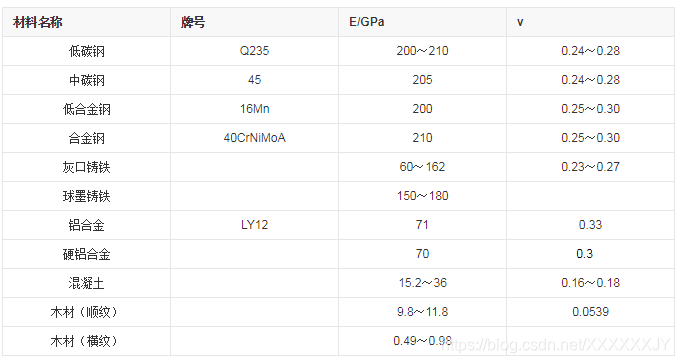

泊松比是指材料在单向受拉或受压时，横向正应变与轴向正应变的绝对值的比值，也叫横向变形系数，它是反映材料横向变形的弹性常数。我们知道一般金属材质的泊松比基本在0.23-0.33之间，但是很多时候我们很纠结这个系数到底是0.28还是0.32又或者是其中的某一个数呢，其实在工程应用中，纠结这件事是完全没有必要的一件事！

G=E/2(1+v)，
此式表明了抗剪强度与抗拉强度的关系，其中G是剪切弹性模量，E为弹性模量，v为泊松比。

三、实际分析：

如果通过实验检测梁的变形情况，我们应该选择点载荷不加重力。
因为①若实体接触不加重力，都实体接触了，不加重力没有意义；
②实体接触加重力和点载荷加重力是等效的，而在实验测试之前我们对传感器进行调零，此刻，地球引力已经对设备产生了重力影响，也就是说任何时刻我们在试验检测似乎都检测不到重力不施加的情况；
③因此，应该选用点载荷不加重力的算例。

Tips：
在最初的主界面上，可以点上面的菜单栏中的update project，可以让所有的算例一起进行计算，如果算了报错，它也会自动跳过去。这个功能非常好用。
