一、引言
参数化EM仿真,是在Layout环境下创建参数,相当于在原理图中声明变量。
二、参数化设置
1.参数定义

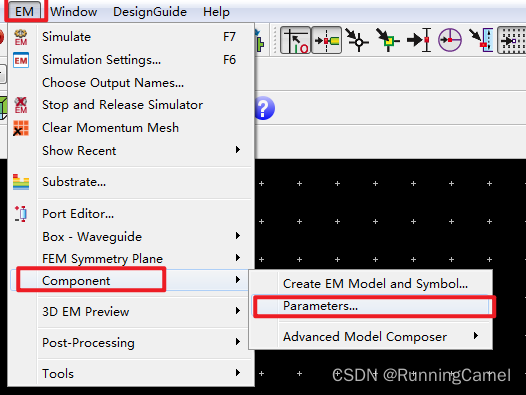

1)在Layout视图,菜单栏中选中EM>Component>Parameters…
2)在弹出的参数编辑框中,Create/Edit Parameter有一栏Type下拉选项框,有两种类型可以创建参数化布局:
- 采用标称/扰动(Nominal/Perturbed)设计。
- 使用子网(Subnetwork)参数。
这些方法是互斥的,在为单个组件定义参数时不能将它们组合起来。标称/扰动(Nominal/Perturbed)参数使用平面化布局场景,并且只包含端口和原始图形形状(如多边形、矩形和圆形)时定义。当使用现有(内置或自定义)布局组件和任何其他类型的艺术原语的组合时,布局是分层的,并且只能使用子网(Subnetwork)参数。
3)这里选择Subnetwork类型,Name填入l1,Default Value填入6,单位为mm。然后点击Add加入到参数列表中。
4)同样方式添加l2进入列表中。此时,我们就定义了两个参数。然后点击OK退出即可。
2.参数赋值
1)回到Layout视图中,选择一条走线,然后双击,弹出编辑框,选择走线长度L,然后定义L的长度为刚刚定义的参数l1。需要注意的是,由于刚刚在定义l1的时候,已经选择了单位mm,因此,此处的单位选择None。
2)相同操作,我们选择TL4,将其长度置为l2。
3.创建EM模型和符号
1)设置完参数后赋值后,需要回到Layout视图中,在菜单栏中选择EM>Component>Create EM Model and Symbol…。
2)弹出的对话框中,选择OK即可,创建模型和符号。
3)弹出的对话框中,提示创建成功,选择OK即可。
4)返回到Workspace查看,可以看到创建好的Model和Symbol。双击Model,弹框查看database,可以看到定义的l1和l2两个参数。
4.参数扫描仿真
1)返回到Workspace查看,可以看到创建好的Model和Symbol。双击Model,弹框查看database,可以看到定义的l1和l2两个参数。
2)等待仿真完成,执行了164.5秒。
3)弹出的视图界面,放置S11和S21的Plot,可以展示出扫描结果。
三、总结
通过本文介绍,了解如何进行参数设置和model和symbol的创建,以及在原理图中进行模型的参数扫描仿真操作。
