数据中心机房母线布局与规划设计

摘 要：机架配电母线—柔性母线正在数据中心主机房内逐步推广。分析了适用于数据中心主机房的机架配电母线方案，并结合数据中心主机房空调方案、通信走线、消防、照明等空间需求，对主机房机架顶部垂直空间进行合理规划和研究，提出了3种典型场景的高度需求。

关键词：数据中心；主机房；机架柔性母线；布局规划

1 引言

       近年互联网业务在快速发展，数据中心建设在我国全面开展。在建设实施中，适用于数据中心的新技术如高压直流、柔性母线等正在逐步推广和应用。这些技术的应用，对数据中心的空间环境提出了新的要求。

       母线是数据中心末端机架配电的新型设备，用以替代精密列头柜及其输出电缆，可灵活调配机架用电功率，并显著节省列头柜占地、降低建设成本。目前已在部分数据中心应用和试点。

       柔性母线的应用，将使得主机房机柜顶上垂直空间的规划布局较传统供电方式产生较大变化。本文将以移动数据中心标准化方案为基础，研究柔性母线应用时，主机房内机架顶部垂直空间的布局，包括走线架、母线槽、空调管线等空间布局，提出合理的布局方案，以作为今后柔性母线大规模应用时的参考。

2 柔性母线供电特点

       数据中心主机房中，交流UPS供电系统供电场景时，通常在电力机房内设置 UPS 双总线供电系统（2N或3N方式），在主机房内为每列机架配置 2个列头柜，为该列每个机架内的2个PDU设备配电；柔性母线的供电方案是：利用“始端 箱+母线槽+插接箱”，代替“列头柜+电缆”，为 IT 设备机柜供电，柔性母线系统（含2个始端箱、 2根母线槽及相应数量的插接箱），分别对该列通信机架内的 2个PDU设备配电。传统列头柜机架配电和柔性母线配电模式两种不同配电模式的供电系统对比如图 1 所示。

图 1 传统列头柜机架配电和柔性母线配电模式对比

       机架列头柜配电模式时，UPS输出配电屏至列头柜、列头柜至机架均常用电缆连接沿走线架敷设；而柔性母线配电时，UPS输出配电屏至始端箱采用电缆连接，沿通信机房电源用主走线架（常用800mm宽）敷设；始端箱至插接箱采用母线槽供电，插接箱至通信设备PDU采用电缆连接，其形态如图 2 所示。

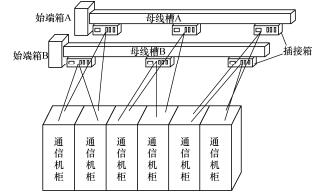

图 2 柔性母线配电模式

       本文调研了市场上主流产品，并对多个厂家进行了产品调查。根据插接箱安装方式不同，现将机架母线产品分为两类：母线槽侧接插接箱和母线槽下接插接箱。其主要产品形态如图 3 所示。

（a）母线槽侧接插接箱

（b）母线槽下接插接箱

图 3 母线产品形态

3 机架顶部垂直空间布局要素

       数据中心主机房层高的组成，一般由建筑结构面层、机房制冷空调回风空间、气灭空间、电力走线架、通信走线架、机架及下送风地板空间组成，各部分主要影响因素荷载及建筑结构形式、机架功率密度和消防要求、机架高度及走线架高度及机架功率密度和气流组织方式，如图 4 所示。

图 4 数据中心主机房空间剖面

        本文研究空间为走线架空间（含电力电缆走线架、通信线缆走线架及光纤槽道，通常为两层）、机房制冷空调回风空间、消防管道等管线的布局空间。

（1）通信线缆

       通信线缆走线架及管线槽道，通常布放 IT 设备所需的数据线缆、室内光缆等，列通信走线架尺寸一般为600 mm宽，其上方操作空间预留约300mm高。通常还需设置光纤槽道，高度100 mm。
